Iveco EuroCargo (12 to 26 t). Manual - part 201

79610

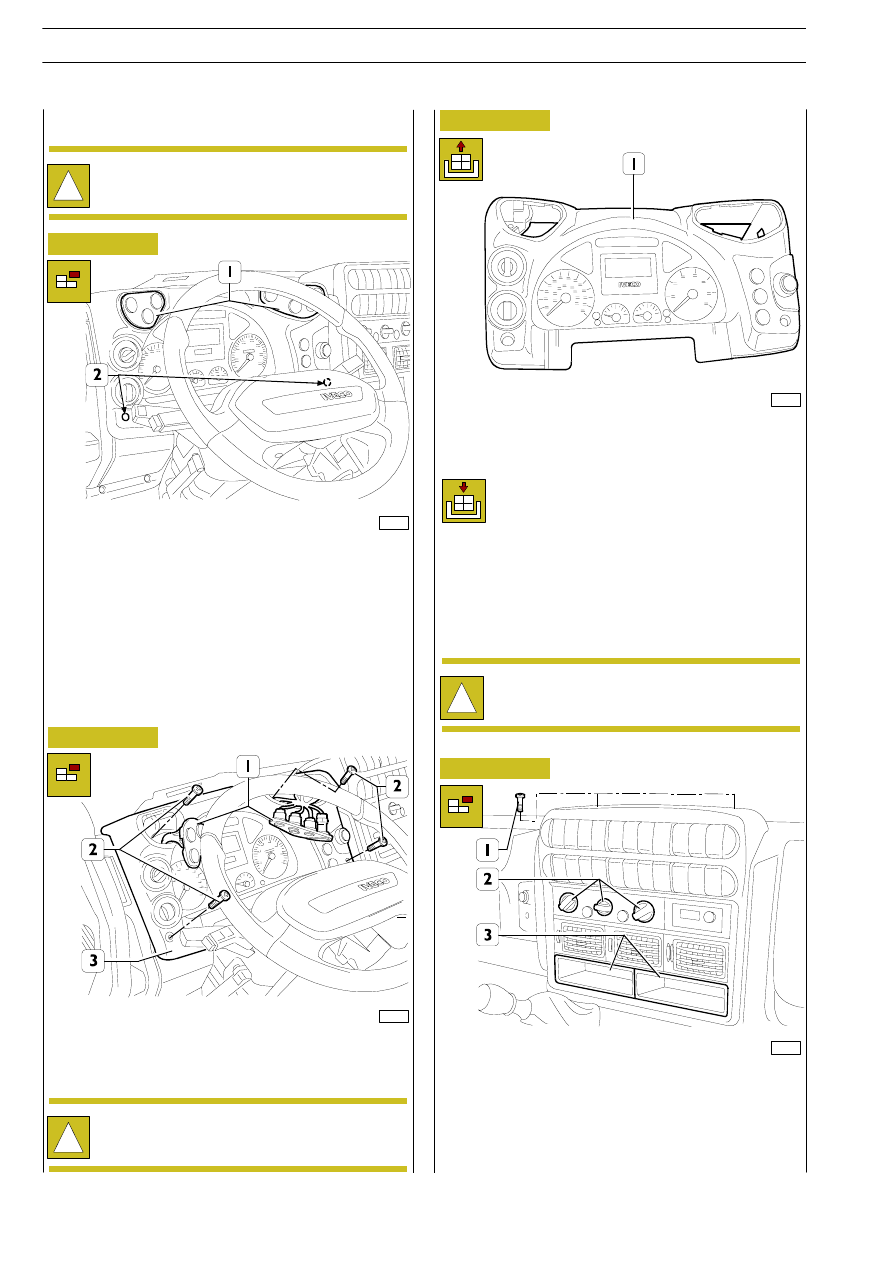

Figure 67

- Pull plugs (2) out of the seat;

- operate on check tongues and remove switches (1) from

their opening.

Removal

!

Before performing repair interventions, disconnect
batteries and observe safety rules.

79611

Figure 68

- Disconnect electric connectors and remove switch (1)

sets;

- unscrew instrument panel (3) securing screws (2).

!

Mark electric wiring harness to make re-attaching
operations easier.

79612

Figure 69

- Detach instrument panel (1) from its seat.

Refitting

Perform re-attaching operations inverting described
detaching operations.

553710

MIDDLE INSTRUMENT PANEL

Removal

!

Before performing repair interventions, disconnect
batteries and observe safety rules.

79613

Figure 70

- Unscrew middle instrument panel securing screws (1);

- operate on check tongues and remove lower glove

compartments (3) to access the screws underneath;

- remove the knobs (2) of air-conditioner controls in order

to access the screw underneath.

E

URO

C

ARGO

T

ECTOR

12-26 t

36

BODY - CHASSIS

Base — February 2003

INSTRUMENT PANEL

79614

79616

79615

79617

79618

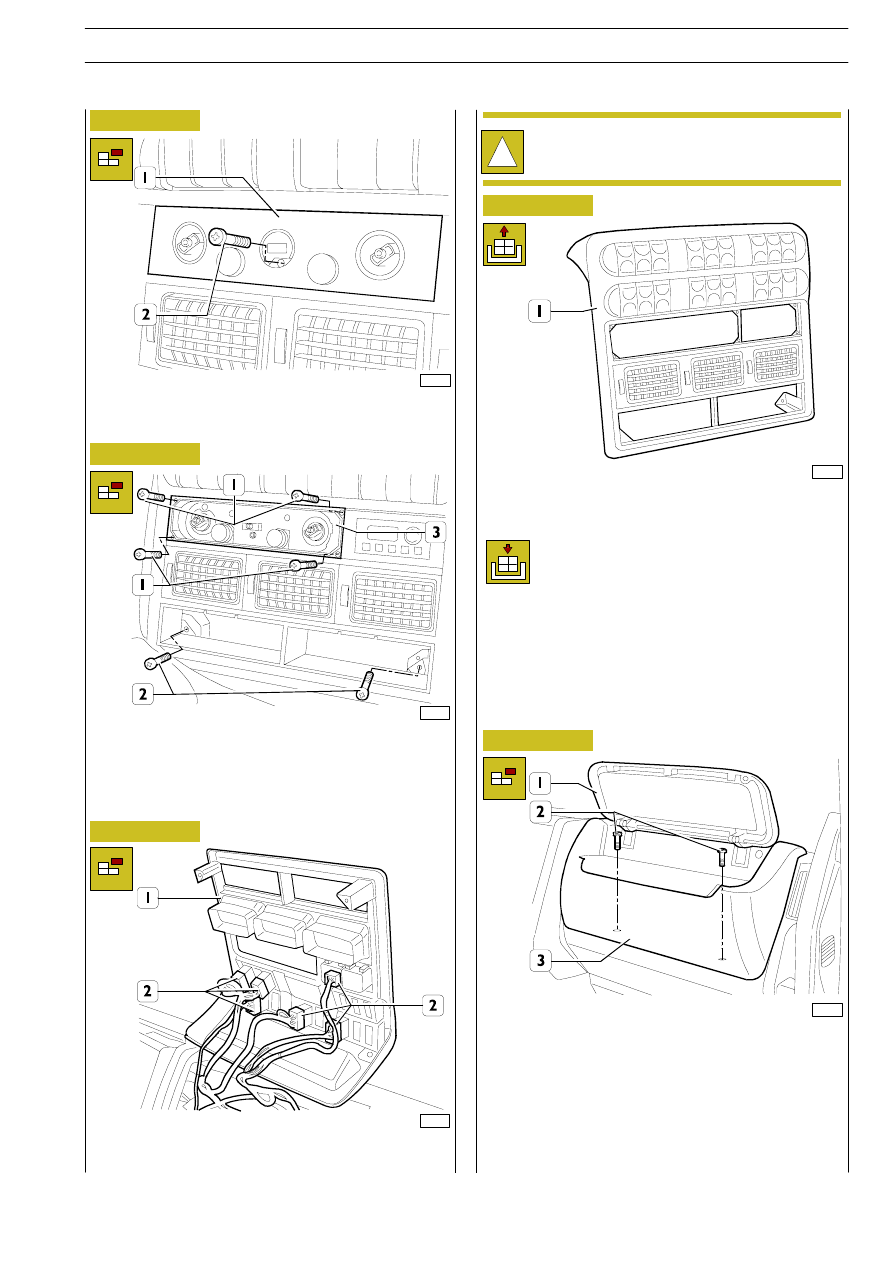

Figure 71

Figure 72

Figure 73

Figure 74

Figure 75

- Unscrew securing screw (2) and detach the panel of

air-conditioner controls.

- Unscrew screws (1) securing the device of air-conditioner

controls (3) to middle instrument panel;

- unscrew screws (2) securing the middle instrument panel

on the lower side to the covering.

- Pull out middle instrument panel (1);

- disconnect electric connections (1).

- Detach middle instrument panel (1) from the vehicle.

Refitting

Perform detaching procedure:

- instrument panel (OP. 553710) and middle instrument

panel;

- let off engine cooling water and drain conditioning system

(if present);

- lift lid (1), unscrew securing screws (2) and remove glove

compartment from the vehicle (3).

!

Mark electric wiring harness to make re-attaching
operations easier.

Perform re-attaching operations inverting described
detaching operations.

552211

INSTRUMENT PANEL COVERING

Removal

E

URO

C

ARGO

T

ECTOR

12-26 t

BODY - CHASSIS

37

Base — February 2003

79619

79621

79620

79622

79623

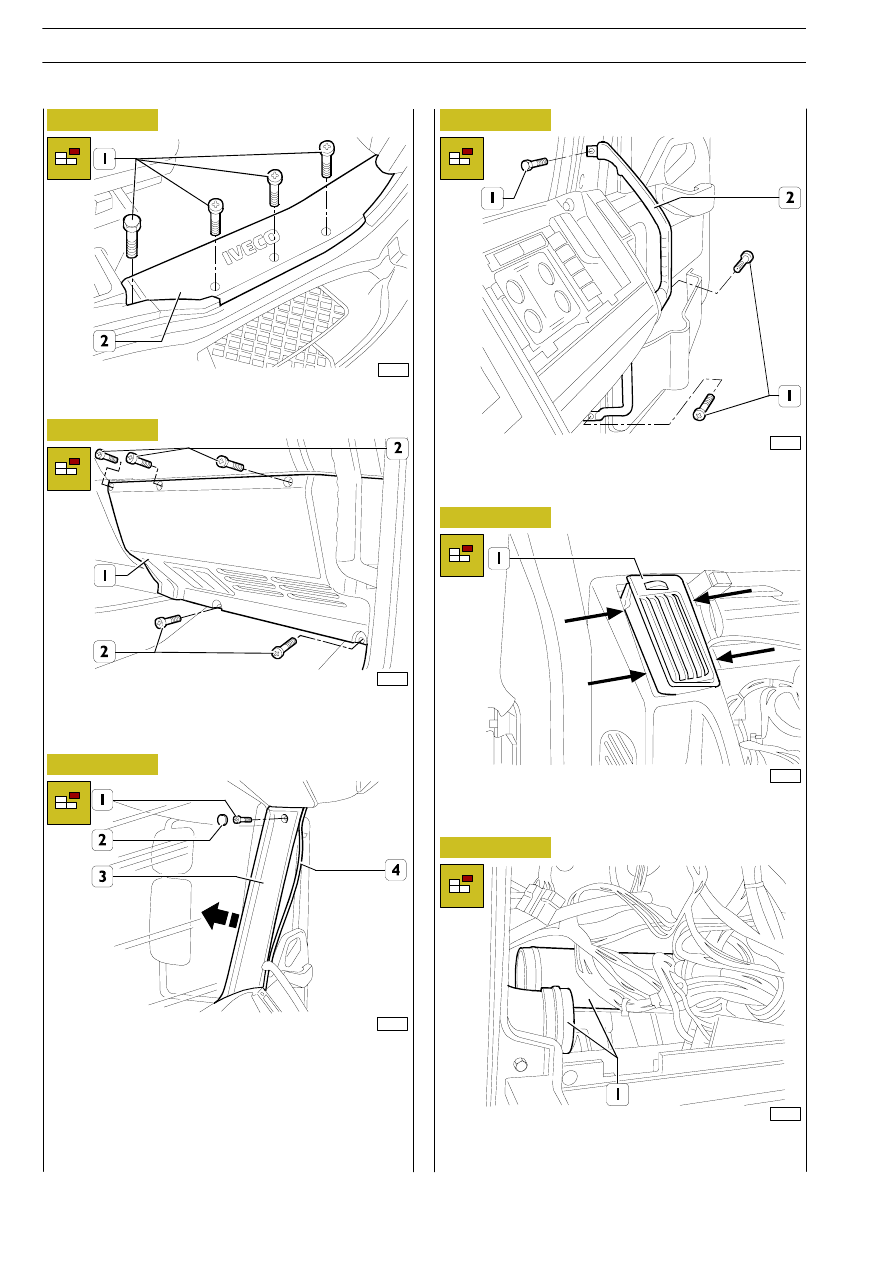

Figure 76

Figure 77

Figure 78

Figure 79

Figure 80

- Unscrew securing screws (1) and remove sill board (2)

from both sides.

- Unscrew securing screws (2) and remove plastic

coverings (1) under instrument panel (the figure shows
one of coverings to be removed).

- Pull out door opening ring seal (4);

- pull out pressure plug (2) to access the screw underneath;

- unscrew securing screw (1);

- detach windscreen pillar covering (3) operating (from

both sides) according to the direction of the arrow.

- Unscrew securing screw (1) an detach rising grip handle

(2) from both sides.

- Operate on check tongues (

←) and pull out air diffusion

opening (1) from both sides.

79624

Figure 81

- Operate from instrument panel opening, release, from

check clamps, and detach piping (1) to deliver air to
diffusion openings.

E

URO

C

ARGO

T

ECTOR

12-26 t

38

BODY - CHASSIS

Base — February 2003

79625

79627

79626

78628

79629

79630

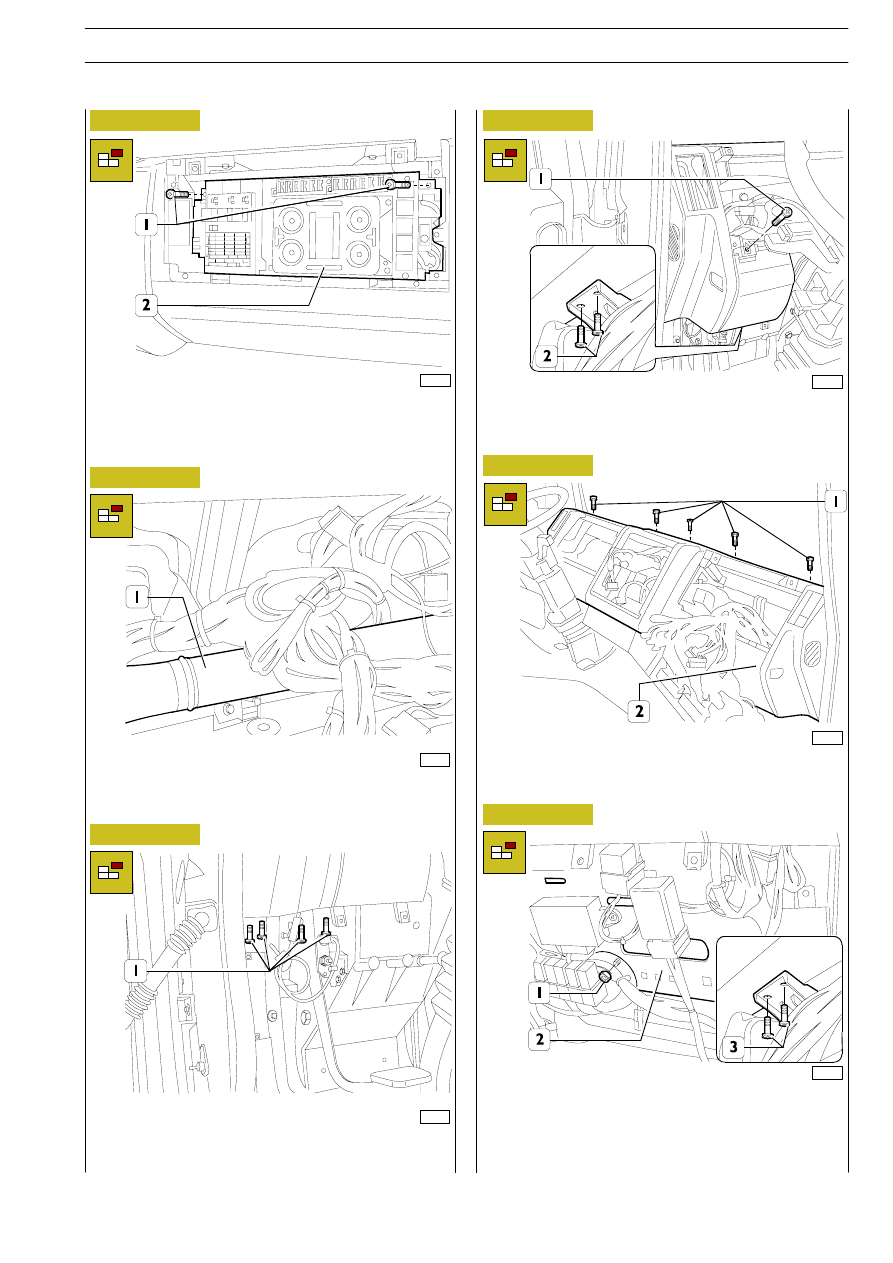

Figure 82

Figure 83

Figure 84

Figure 85

Figure 86

Figure 87

- Unscrew Body Control securing screws (1);

- remove Body Control (2) and set aside.

- Operate from (Body Control) opening, disconnect and

remove piping (1) to deliver air to diffusion openings.

- Unscrew side securing screws (1) from both sides of

instrument panel covering the body.

- Unscrew instrument panel covering securing screws (1)

in instrument board opening and screws (2) for fastening
to support bracket.

- Unscrew instrument panel covering (2) upper securing

screws (1) along windscreen edge perimeter.

- Operate from Body Control lower side and unscrew

securing nut (1), and set aside electric components
support panel (2) to access fastening underneath;

- unscrew screws (3) securing instrument panel covering to

support bracket.

E

URO

C

ARGO

T

ECTOR

12-26 t

BODY - CHASSIS

39

Base — February 2003
