Iveco EuroCargo (12 to 26 t). Manual - part 150

E

URO

C

ARGO

T

ECTOR

12-26 t

52

FRONT AND REAR PNEUMATIC SUSPENSIONS

Base - February 2003

SHOCK ABSORBERS

MANNESMANN - SACHS

MODELS: 110EL..P/120EL..P

Length between eyebolts:

Open (mm)

Closed (mm)

Stroke (mm)

669

± 3

404

± 3

265

SHOCK ABSORBERS

MANNESMANN - SACHS

MODELS: 120E..P/FP - 130E..P/FP

150E..P/FP
180E..P

Length between eyebolts and extremity:

Open (mm)

Closed (mm)

Stroke (mm)

674

± 3

404

± 3

270

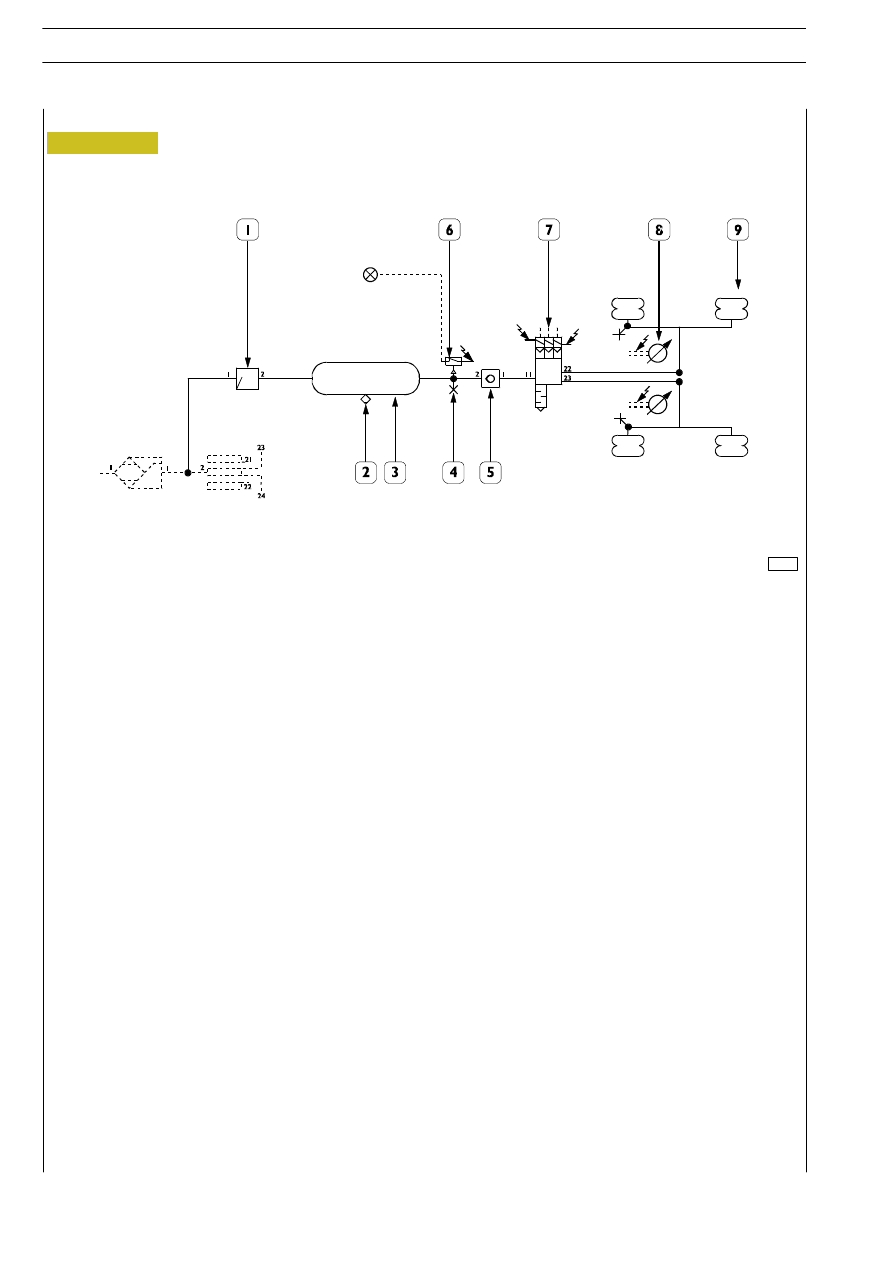

Figure 8

1. Limited return air vent valve — 2. Manual condense bleeding valve — 3. Air reservoir — 4. Pressure test point — 5. One-way

valve — 6. Low pressure indicator — 7. Electro-pneumatic distributor — 8. Electronic levelling valve — 9. Axle air spring

62390

7

8

9

E

URO

C

ARGO

T

ECTOR

12-26 t

FRONT AND REAR PNEUMATIC SUSPENSIONS

53

Base - February 2003

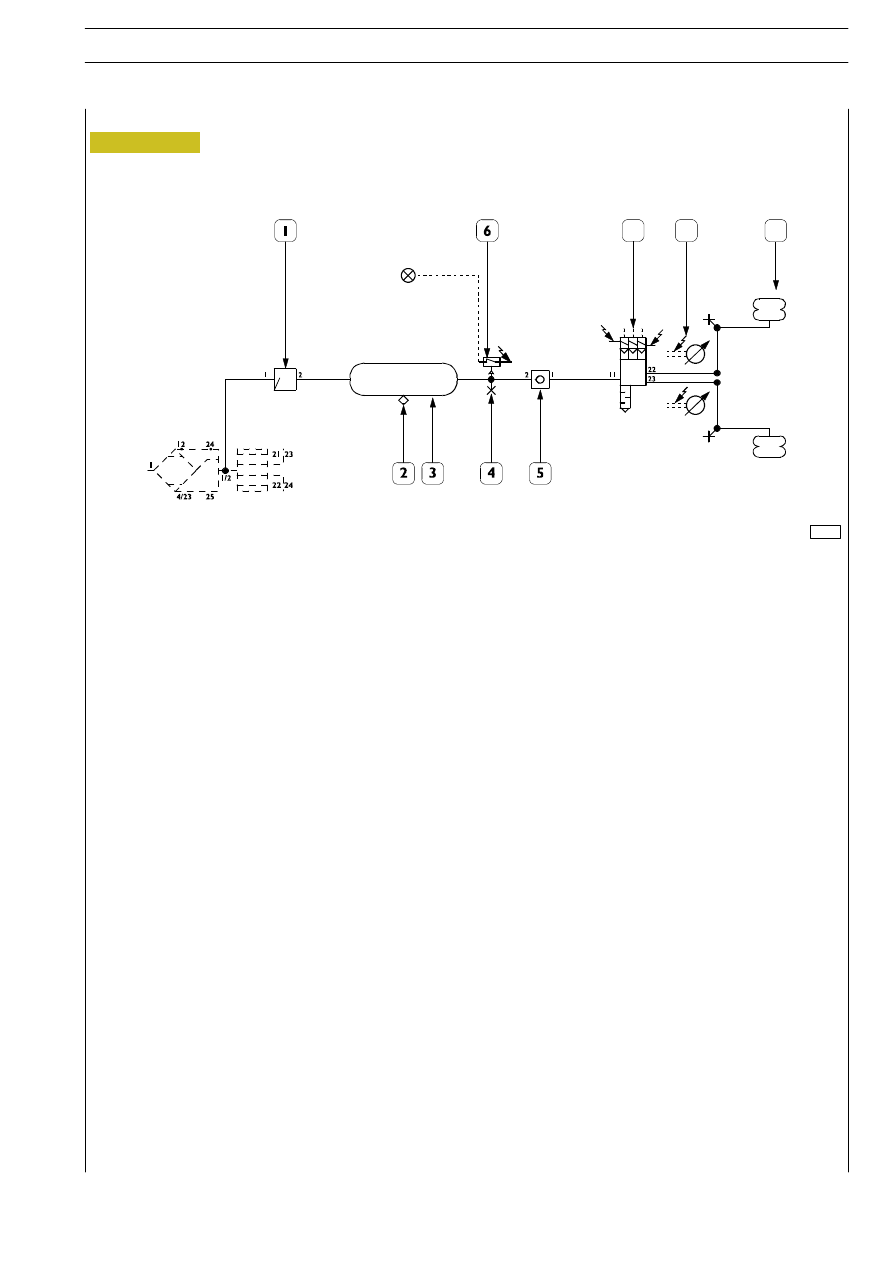

Figure 9

1. Limited return air vent valve — 2. Manual condense bleeding valve — 3. Air reservoir — 4. Pressure test point —

5. One-way valve — 6. Low pressure indicator - 7. Electro-pneumatic distributor — 8. Electronic levelling valve —

9. Axle air spring

72787

E

URO

C

ARGO

T

ECTOR

12-26 t

54

FRONT AND REAR PNEUMATIC SUSPENSIONS

Base - February 2003

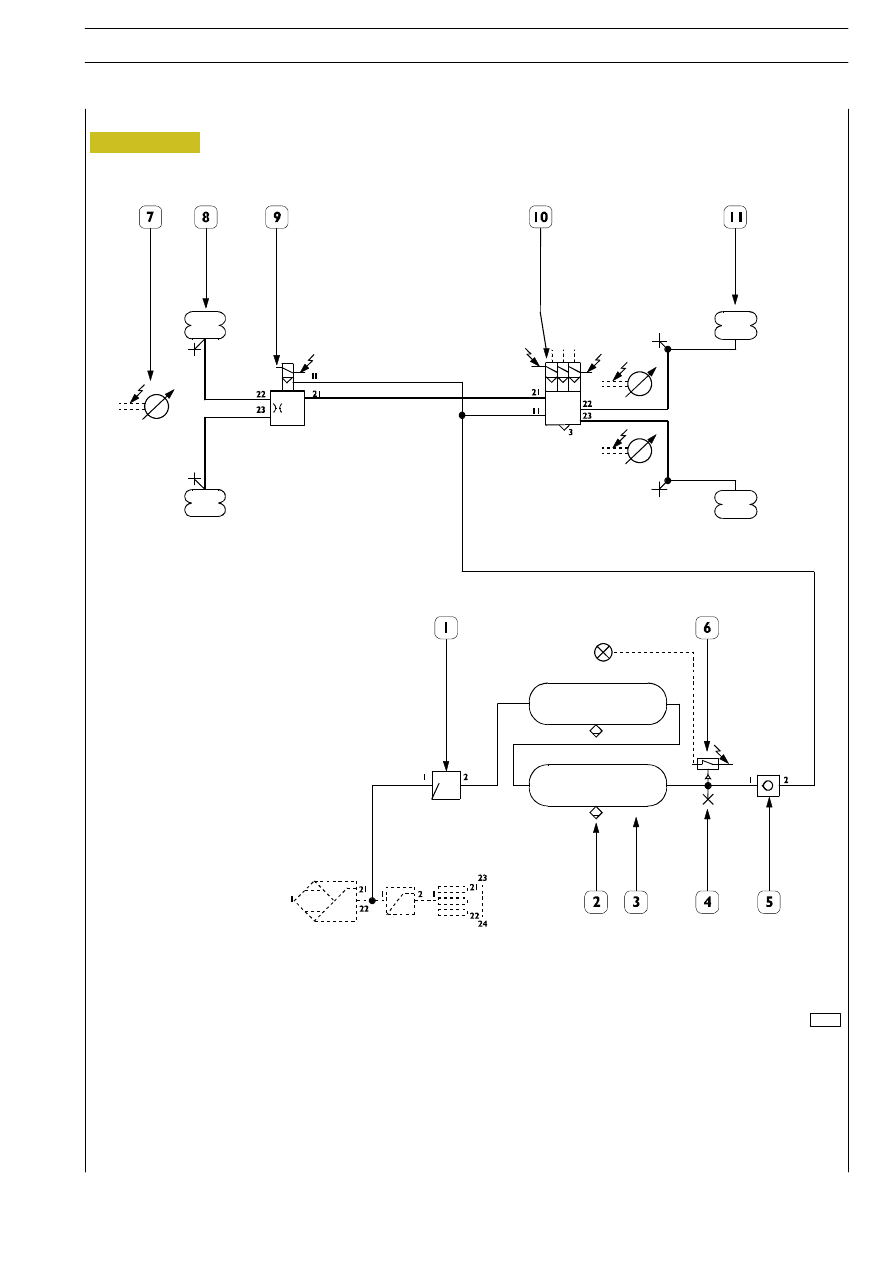

Figure 10

1. Limited return air vent valve — 2. Manual condense bleeding valve — 3. Air reservoir - 4. Pressure test point —

5. One-way valve — 6. Low pressure indicator — 7. Electronic levelling valve — 8. Front axle air spring —

9. Front axle electro-pneumatic distributor — 10. Rear axle electro-pneumatic distributor — 11. Rear axle air spring

78797

E

URO

C

ARGO

T

ECTOR

12-26 t

FRONT AND REAR PNEUMATIC SUSPENSIONS

55

Base - February 2003
