Iveco EuroCargo (12 to 26 t). Manual - part 45





E

URO

C

ARGO

T

ECTOR

12-26 t

18

GEARBOX 2855.6

Base - February 2003

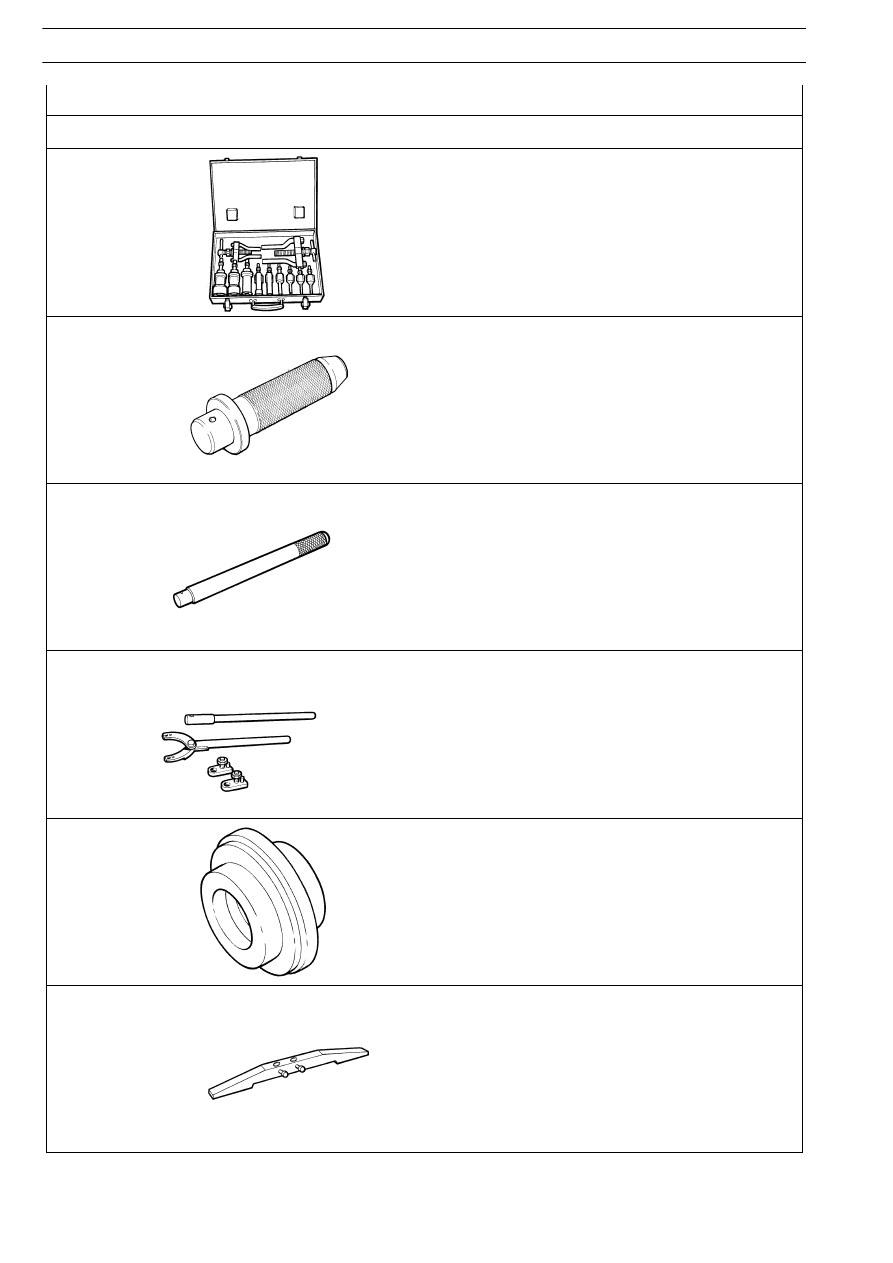

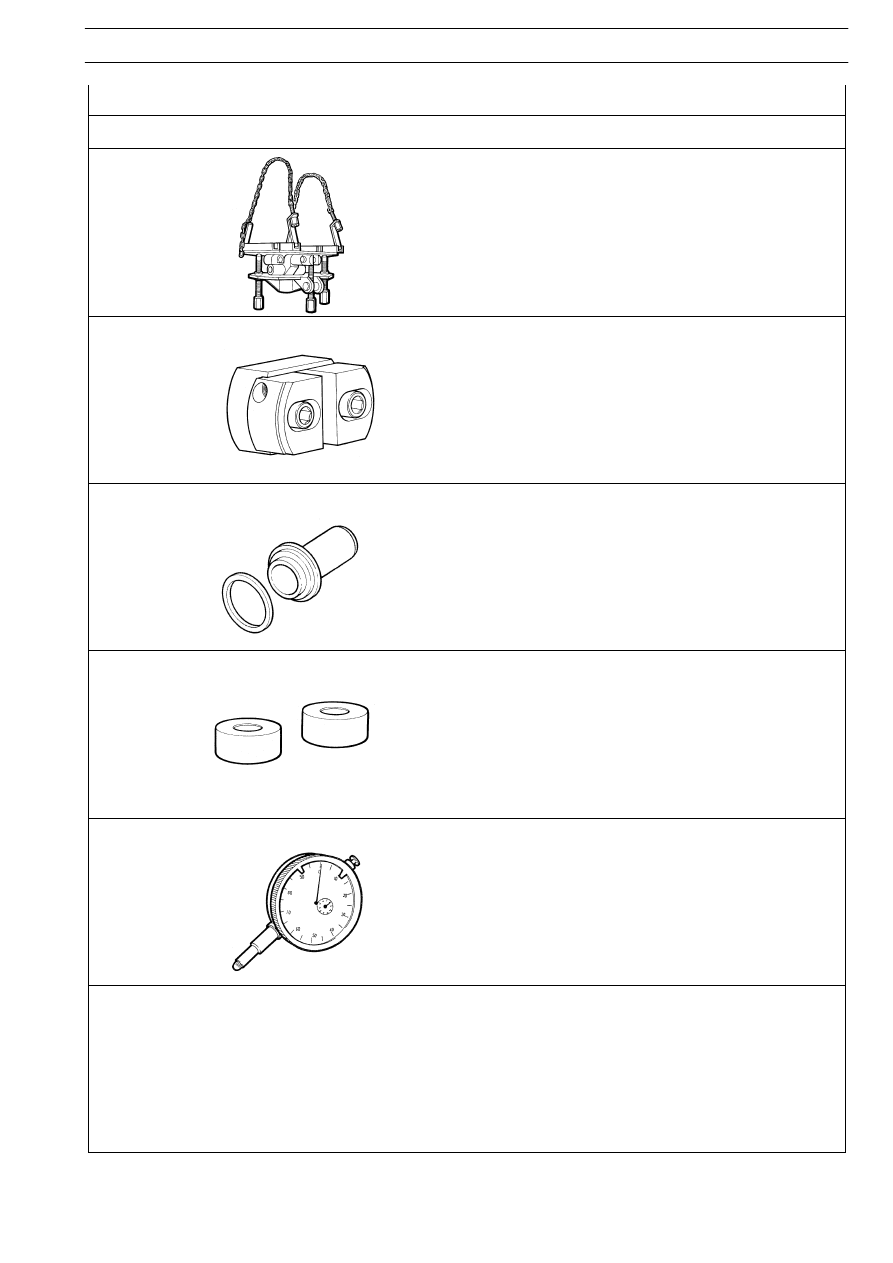

TOOL No.

DENOMINATION

99348004

Universal extractors for interiors 5 to 70

99370006

Handle for interchangeable beaters

99370007

Handle for interchangeable beaters

99370317

Reaction lever with flange check extension

99370349

Keyer for drive shaft front gasket assembling (use with 99370006)

99370466

Comparator-holder basis for secondary shaft bearings adjustment
(use with 99395604)

E

URO

C

ARGO

T

ECTOR

12-26 t

GEARBOX 2855.6

19

Base - February 2003

TOOL No.

DENOMINATION

99370629

Gearbox bearing support during vehicle disconnection and
re-connection

99374092

Beater for external bearings race assembling (69-91) (use with
99370007)

99374201

Keyer for assembling gasket on rear gearbox cover

99396031

Calibrated rings for secondary shaft bearings adjustment (use with
99370466).

99395604

Comparator (0 — 10 mm)

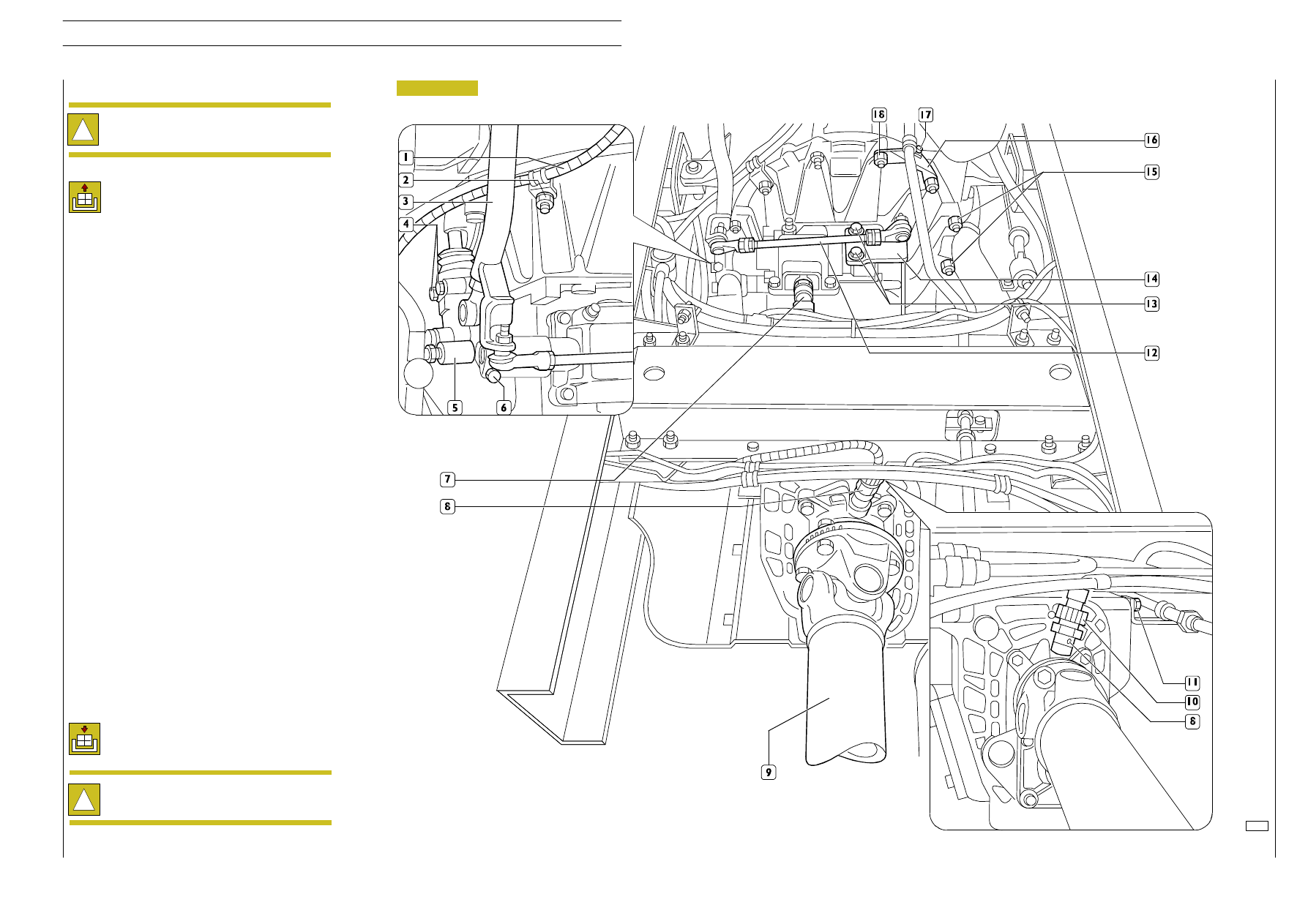

71000

Figure 3

GEARBOX 2855.6
DISENGAGEMENT/RE-ENGAGEMENT

!

Before carrying out disengagement/re-engagement
operations, disconnect battery cables and place the
vehicle under safety conditions.

Disengagement

Lift the calender and turn the cabin over.

- loosen securing bolt (17), unscrew securing nuts (18)

and detach air piping supporting bracket (16);

- unscrew securing nut (2) and detach air piping

supporting bracket (1);

- unscrew securing nuts (13) and detach bracket (14) of

reaction tie-rod (12);

- loosen securing screw (6) and detach from gearbox the

gears control lever completed with tie-rod (3) and
reaction tie-rod (12);

- disconnect reverse gear switch electric connection (7);

- unscrew securing nuts (15) of clutch bell to engine that

will be able to be reached with difficulty from the lower
vehicle part.

- rotate deadening guard locking rivets below the gearbox

and remove the deadening guard;

- detach transmission shaft (9) as described in the related

section;

- unscrew securing screws (4) and detach clutch control

operating cylinder (5);

- disconnect electric connection (10) of odometer sensor

(8);

- unscrew securing screw (11) and detach air piping

support bracket;

- place an hydraulic jack equipped with support 99370629

under the gearbox;

- unscrew the remaining securing nuts of clutch bell to

engine, move the gearbox backwards and lowering the
jack remove it from below the vehicle.

Re-engagement

Suitably reverse the operations carried out for
disengagement and tighten securing screws and
nuts at the required torque.

!

Upon re-engaging the gearbox, pay attention that
the clutch control lever fork is correctly meshed to
the thrust bearing.

E

URO

C

ARGO

T

ECTOR

12-26 t

GEARBOX 2855.6

21

Base - February 2003

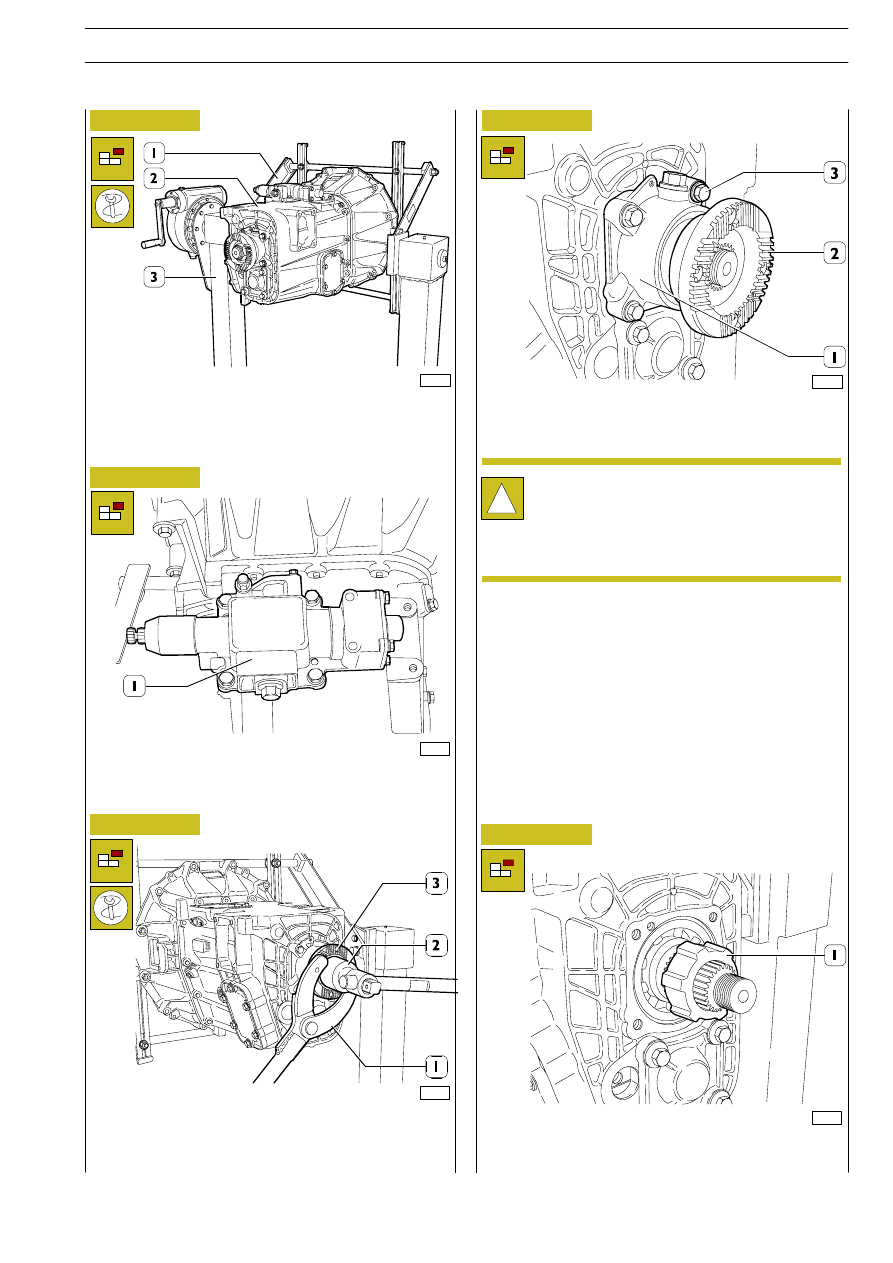

71666

78685

71667

71699

Figure 4

Figure 5

Figure 6

Figure 7

Place gearbox (2) on rotating stand 99322205 (3) equipped
with brackets 99322225 (1) and discharge lubrication oil.

Disassemble the external control box (1).

Apply reaction lever 99370317 (1) on motion outlet flange (3)
and unscrew nut on primary shaft with wrench 99355081 (2).

Remove flange (2), unscrew securing screws (3) and remove
cover (1).

71670

Figure 8

Remove phonic wheel (1) for odometer control.

!

Disassembling rear cover from gearbox to replace
the sealing gasket can also be carried out with a
gearbox assembled on the vehicle by disconnecting
the transmission shaft and proceeding as shown for
the gearbox assembled on a rotating stand.

E

URO

C

ARGO

T

ECTOR

12-26 t

GEARBOX 2855.6

23

Base - February 2003
