Iveco EuroCargo (12 to 26 t). Manual - part 44

E

URO

C

ARGO

T

ECTOR

12-26 t

GEARBOX 2855.6

15

Base - February 2003

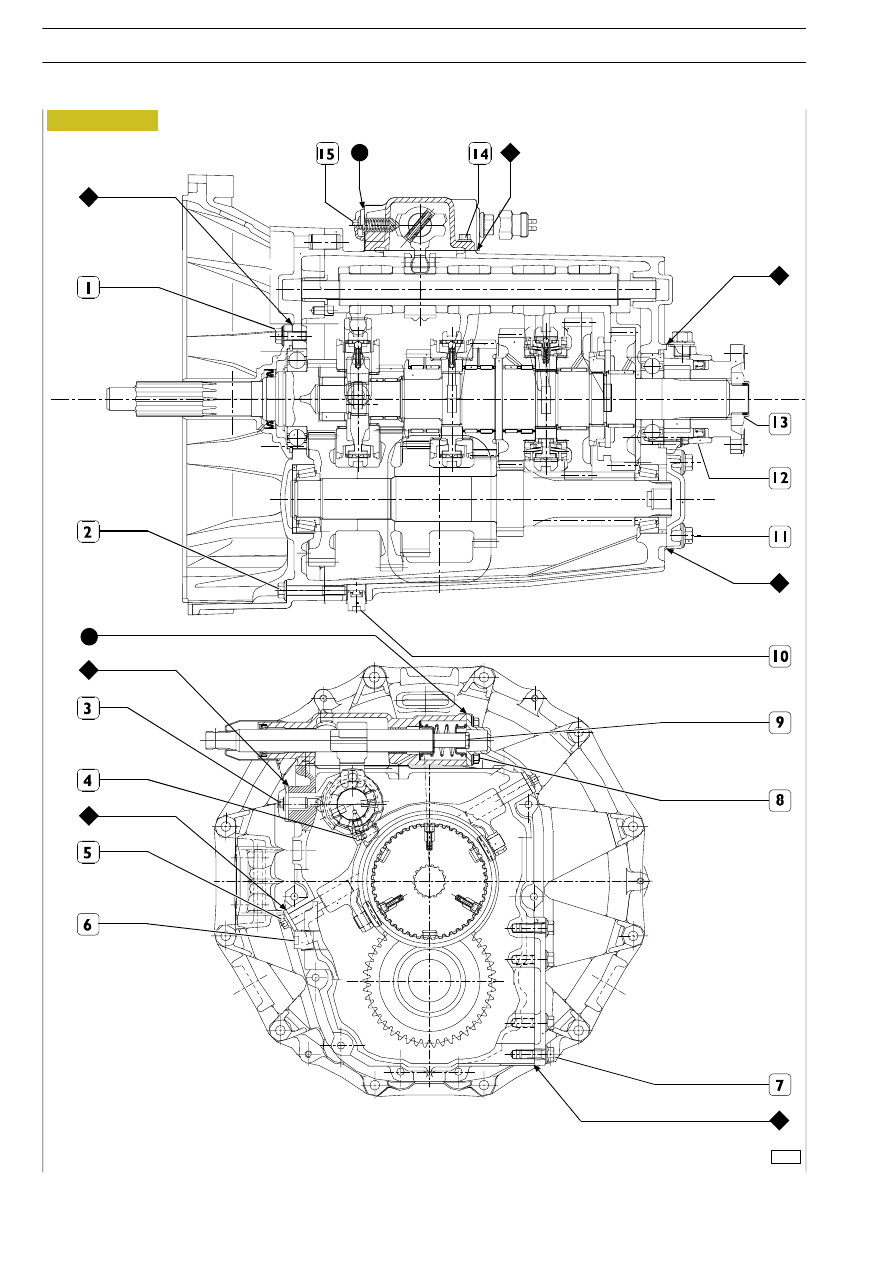

PART

TORQUE

PART

Nm

(kgm)

1

Flanged hexagonal head screw for securing front cover

32

± 3

(3.3

± 0.3)

2

Flanged hexagonal head screw for joining half-boxes

45.5

± 4.5

(4.6

± 0.5)

3

Release-proof tip cover fastening screw

22.5

± 2.5

(2.3

± 0.2)

4

Screw for securing hub to fork control rod

39

± 2

(4.0

± 0.2)

5

Flanged hexagonal head screw for pin on 5th - 6th fork

14.5

± 1.5

(1.5

± 0.1)

6

Threaded plug with external driving hexagon for oil level

27.6

± 2,5

(2.8

± 0.3)

7

Flanged hexagonal head screw for securing covers on side power takeoff connection windows

38

± 4

(3.9

± 0.4)

8

Flanged hexagonal head screw for securing transverse axle cover on control

19

± 2

(1.9

± 2)

9

Transverse axle screw

30

± 3

(3.0

± 0.3)

10 Threaded plug with external driving hexagon for oil discharge

27.5

± 2.5

(2.8

± 0.3)

11 Flanged hexagonal head screw for securing rear cover on secondary shaft

58

± 6

(5.9

± 0.6)

12 Flanged hexagonal head screw for securing rear cover on primary shaft

43

± 4

(4.4

± 0.4)

13 Output flange locking nut on primary shaft

467

± 23

(47.6

± 2.3)

14 Flanged hexagonal head screw for securing upper cover supporting external controls

33.5

± 3.5

(3.4

± 0.4)

15 Flanged hexagonal head screw for securing spring check flange on external control

19

± 2

(1.9

± 2)

-

Flanged hexagonal head screw for securing upper cover for internal controls (only for right-hand
drive)

45.5

± 4.5

(4.6

± 0.5)

-

Flanged hexagonal head screw for securing clutch disengagement lever support

45.5

± 4.5

(4.6

± 0.5)

*

Apply thread-braking LOCTITE 270 on the screw

♦ Apply liquid gasket LOCTITE 510 sealant

F

Apply liquid gasket LOCTITE 518 sealant.

E

URO

C

ARGO

T

ECTOR

12-26 t

16

GEARBOX 2855.6

Base - February 2003

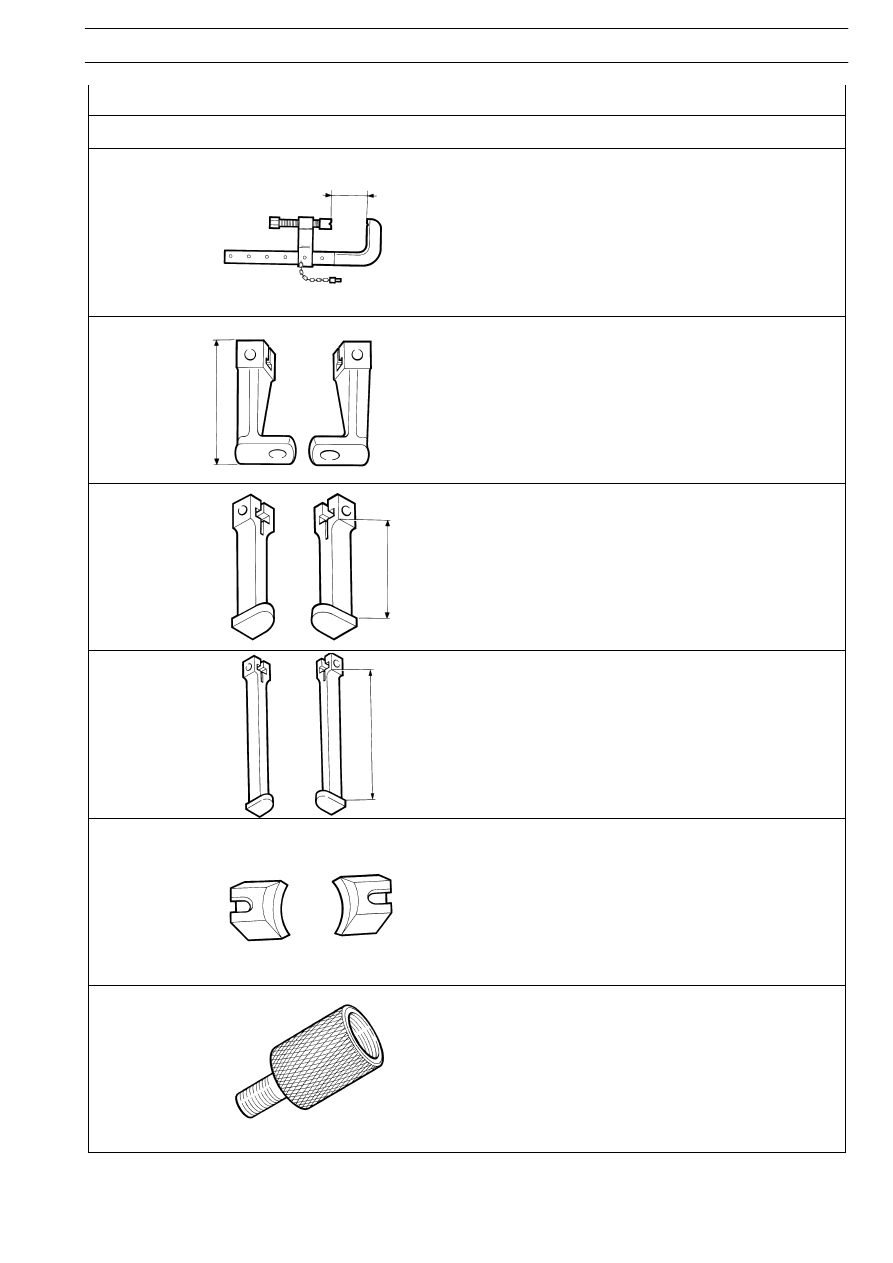

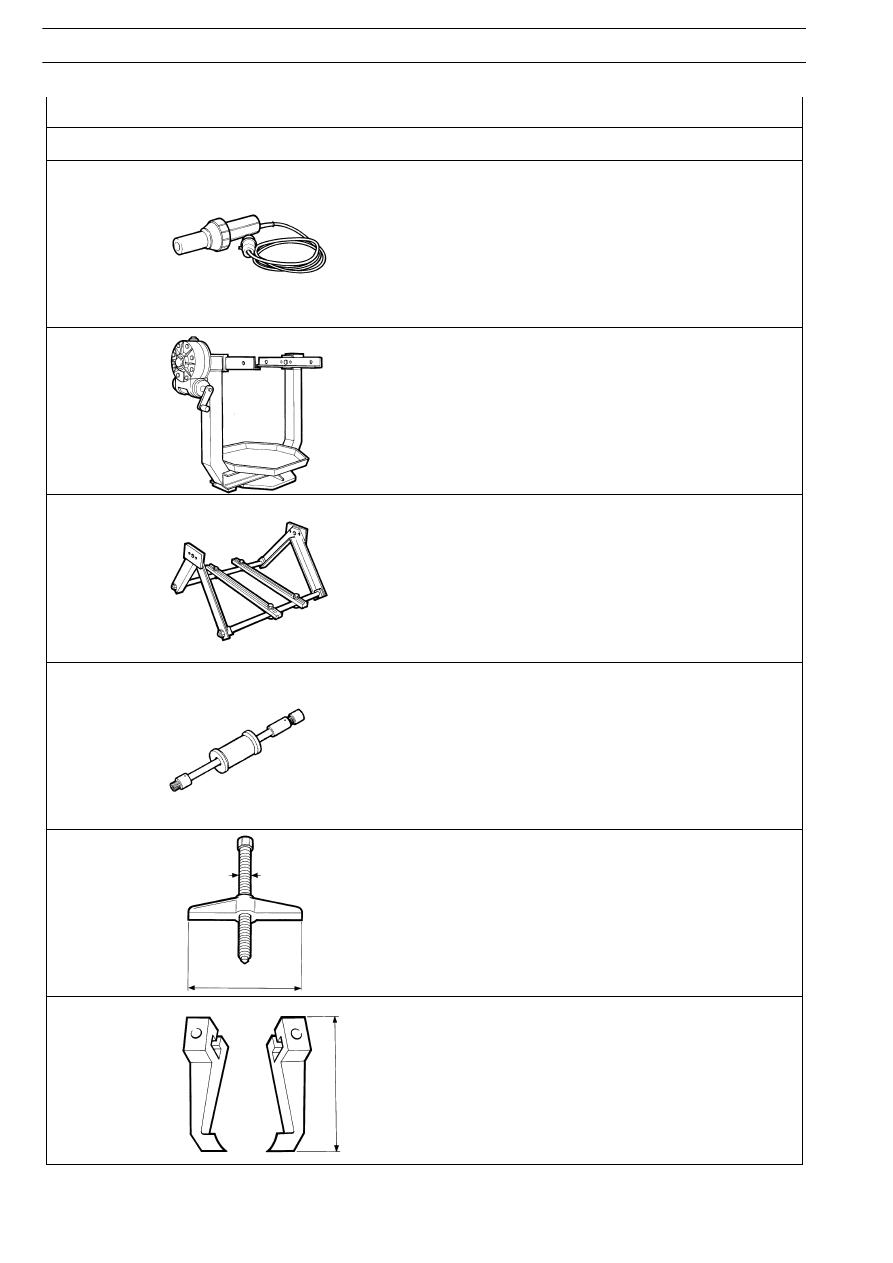

TOOL No.

DENOMINATION

99305121

Hot-air apparatus

99322205

Rotating stand for assembly revision
(capacity 1000 daN, couple 120 daN/m)

99222225

Assembly bearing support (to be applied on stand 99322205)

99340205

Percussion extractor

99341003

Simple-effect bridge

99341009

Pair of brackets

E

URO

C

ARGO

T

ECTOR

12-26 t

GEARBOX 2855.6

17

Base - February 2003

TOOL No.

DENOMINATION

99341015

Clamp

99341017

Pair of brackets with hole

99341019

Pair of tie-rods for holds

99341020

Pair of tie-rods for holds

99341025

Holds

99342143

Peg for removing reverse gear shaft (use with 99340205)
