II.12

COMPONENTI PRINCIPALI

E

URO

C

ARGO

T

ECTOR 6-26 TON

Base - Febbraio 2003

Print 603.93.183

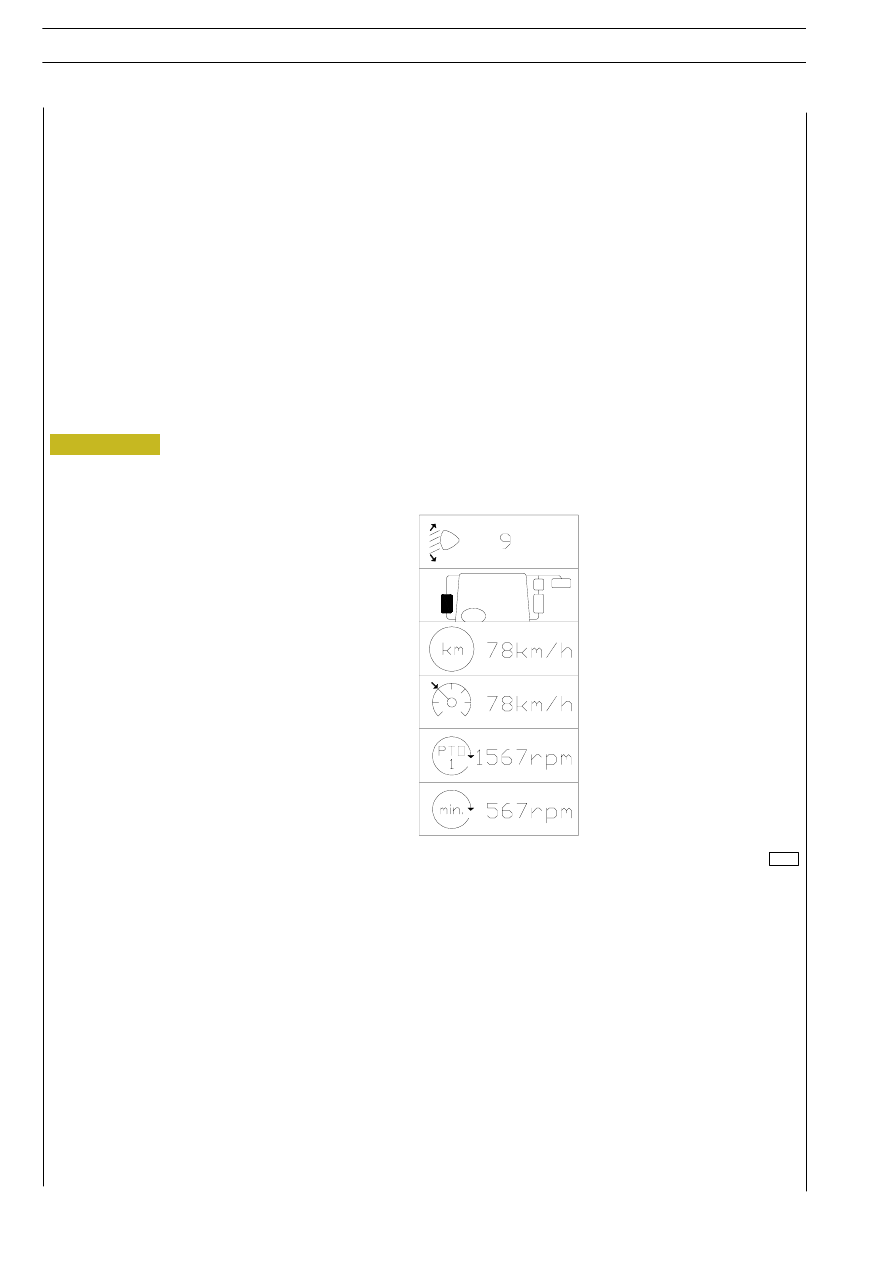

EVENTI DI “POP-UP”

Entrambe le versioni presenti,permettono di visualizzare per un intervallo di tempo prestabilito e nella struttura della

pagina base,alcune situazioni presenti sul veicolo denominate “eventi POP-UP”.
Dopo la visualizzazione il display torna automaticamente all’ultima schermata presente.

Le situazioni visibili sono:

Regolazione fari
Regolazione specchi
Speed limiter
Cruise controll
PTO (giri)
Regime minimo motore

Orientamento fari

Orientamento specchi

Speed limiter

Cruise Control

PTO

Regime minimo motore

85589

Figura 9

COMPONENTI PRINCIPALI

II.13

E

URO

C

ARGO

T

ECTOR 6-26 TON

Base - Febbraio 2003

Print 603.93.183

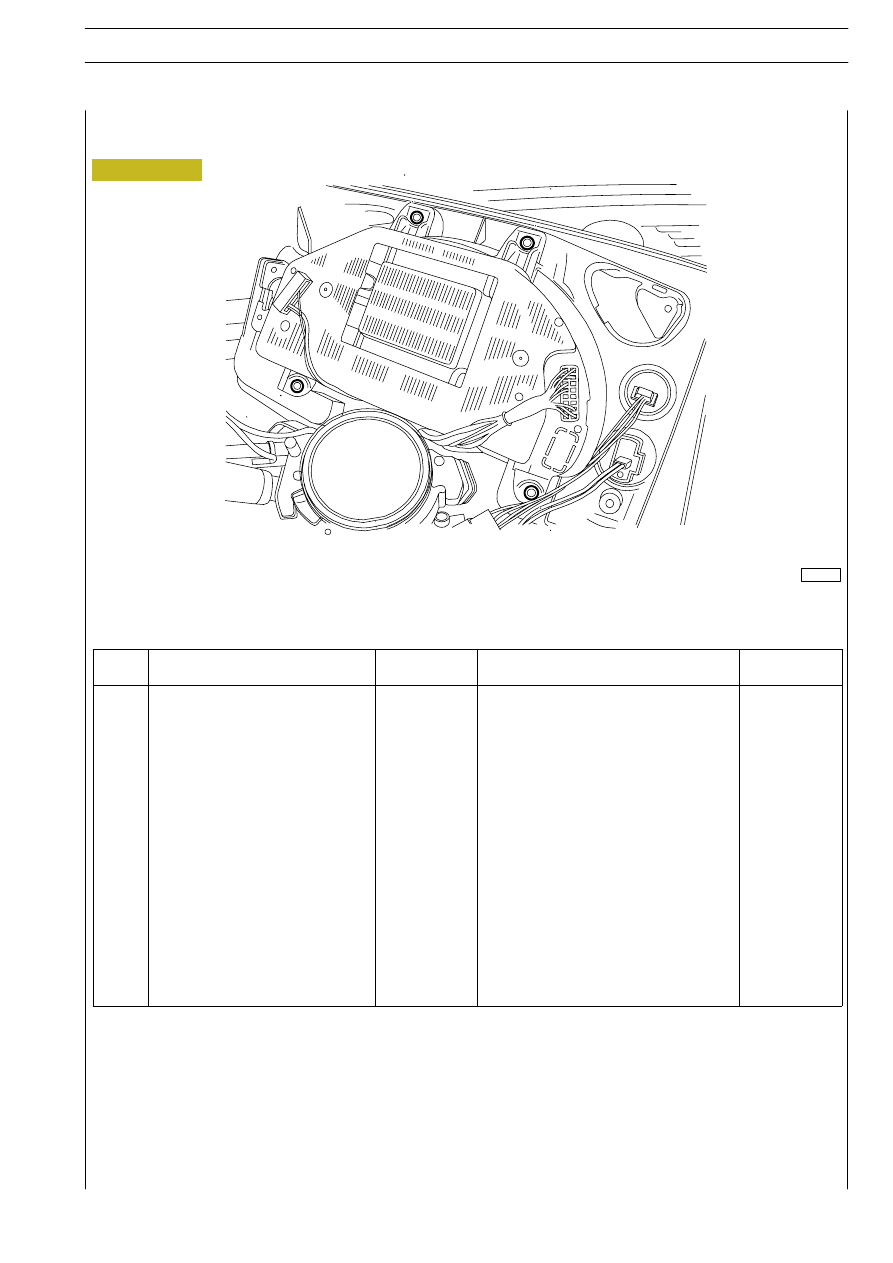

CLUSTER (PIN-OUT)

Rif.

A - Nero

Colore

cavo

B - Blu

Colore

cavo

1

Segnale per spia Immobilizer

6092

Connettore diagnosi pin 8

1191

2

-

-

ABS (connettore X1-18)

6670

3

Linea CAN L

-

Segnale per spia avaria abs rimorchio

6671

4

Linea CAN H

-

-

6662

5

-

-

-

6401

6

-

-

Livello olio freni posteriori

6680

7

-

-

Fine corsa convertitore posteriore

6613

8

-

-

-

-

9

-

4710

-

-

10

-

0152

-

6607

11

Indicatore livello combutibile

5557

Sensore filtro aria intasato

6663

12

Massa indicatore livello combustibile

0616

Sensore presenza acqua filtro gasolio

5530

13

-

-

Pulsante menu “SU”

5900

14

Sensore livello olio motore

5505

-

-

15

Sensore livello olio motore

5506

Pulsante menu “GIU”

5901

16

-

-

Pulsante menu “OK”

5902

17

-

-

Segnale per spia mancata ricarica batteria

7780

18

+15

8879

-

7778

19

Massa

0000

-

-

20

+30

8871

Pulsante menu “C”

5903

49837/a

Figura 10

II.14

COMPONENTI PRINCIPALI

E

URO

C

ARGO

T

ECTOR 6-26 TON

Base - Febbraio 2003

Print 603.93.183

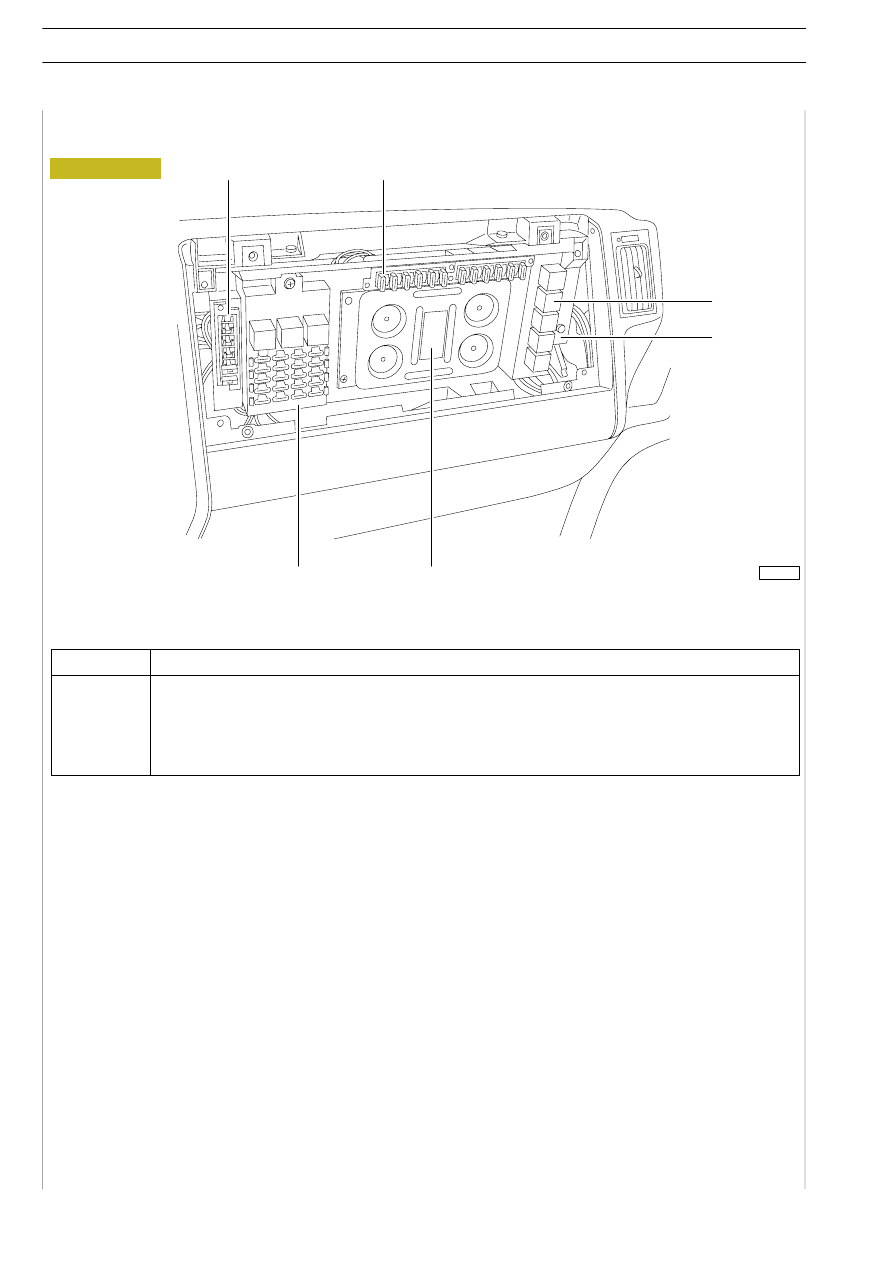

UNITÀ CENTRALE D’INTERCONNESSIONE

Rif.

Descrizione

1

Porta fusibili (70000/3 - /1 - /2)

2

Teleruttori

3

Led (vedi Immobilizer)

4

Body Controller

5

Centralina / Teleruttori

1

1

2

3

4

5

79370/1

Figura 11

COMPONENTI PRINCIPALI

II.15

E

URO

C

ARGO

T

ECTOR 6-26 TON

Base - Febbraio 2003

Print 603.93.183

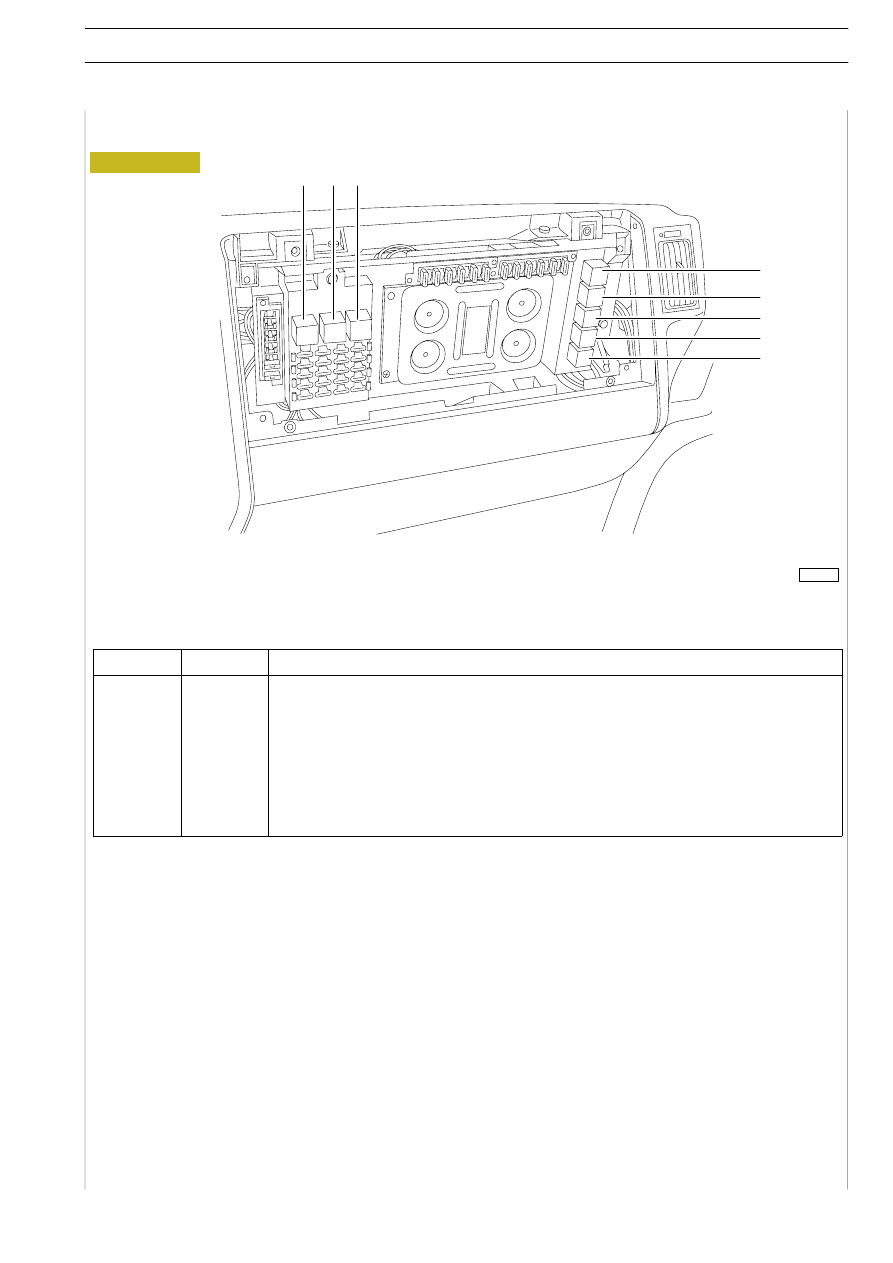

COMPLESSIVO TELERUTTORI

Rif.

Codice

Descrizione

E1

25213

Teleruttore per alimentazione sotto chiave

E2

25879

Teleruttore per PTO

E3

25805

Teleruttore per comando avvisatori acustici

E4

-

Teleruttori per luci esterne (Allestitori)

E5

25810

Teleruttore riscaldamento gasolio

E6

25003

Teleruttore fendinebbia

E7

-

Teleruttore specchi retrovisori termici

E8

-

Teleruttore per alimentazione +15 per diagnosi

E1

E4

E2 E3

E5
E6
E7
E8

79370/3

Figura 12
