Iveco EuroCargo (DA 6 A 26 t) Electrical Manuale - parte 12

II.16

COMPONENTI PRINCIPALI

E

URO

C

ARGO

T

ECTOR 6-26 TON

Base - Febbraio 2003

Print 603.93.183

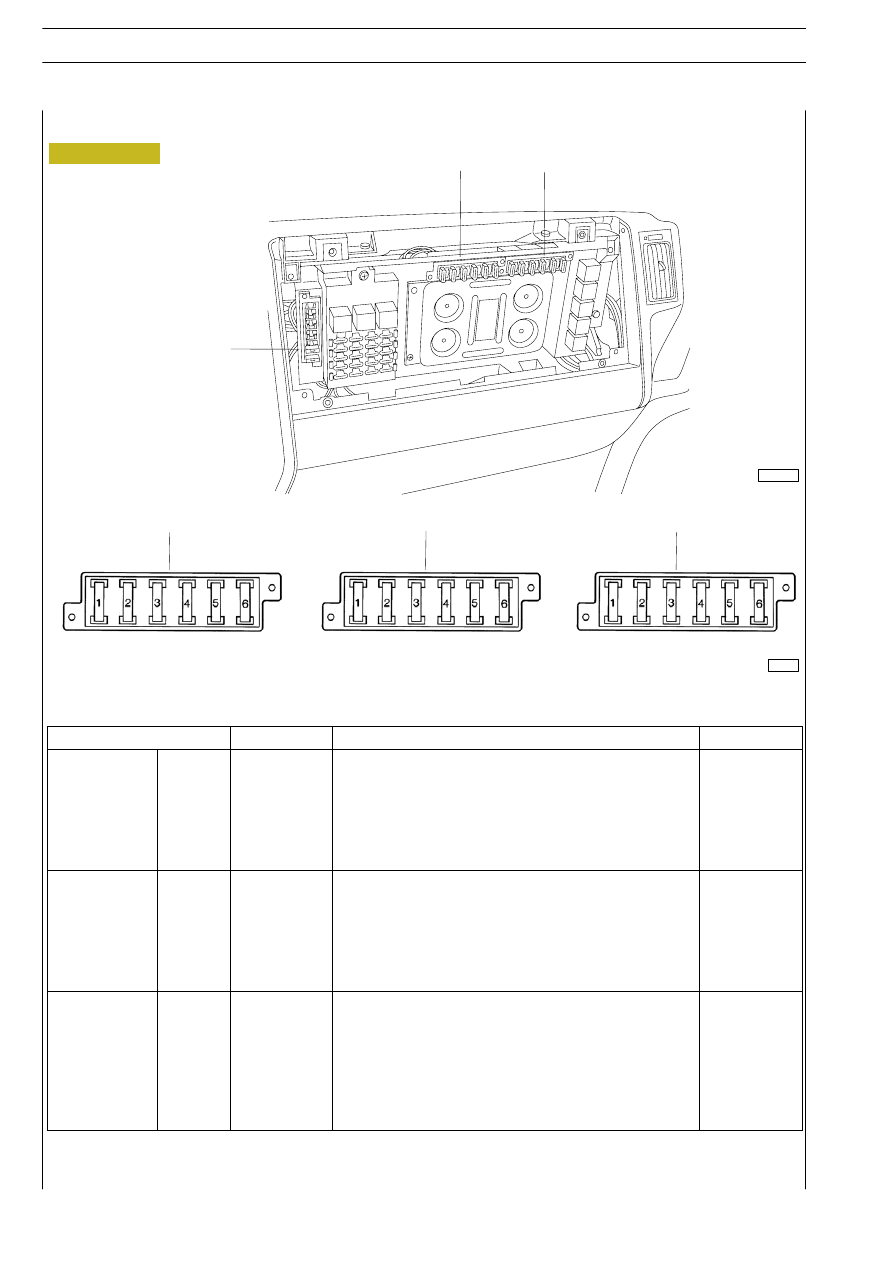

COMPLESSIVO FUSIBILI

Posizione

Portata

Funzione

Aliment.

1

30A

Parabrezza riscaldato

+30

2

30A

Parabrezza riscaldato

+30

70000/3

3

-

-

-

70000/3

4

-

-

-

5

-

-

-

6

-

-

-

1

10A

Riscaldatore supplementare

+30

2

10A

Accendisigari / Lavaproiettori / Plafoniera

+30

70000/1

3

10A

Fendinebbia / Fanali rotanti

+30

70000/1

4

10A

Condizionatore / Specchi termici regolabili

+30

5

10A

Sedile riscaldato

+15/1

6

10A

Luci retromarcia

+15/1

1

20A

Riscaldamento gasolio / Sponda caricatrice /Riscalda-
mento prefiltro gasolio / Alzacristalli

+30

2

20A

Tetto apribile

+30

70000/2

3

20A

ABS rimorchio

+30

70000/2

4

20A

ABS

+30

5

5A

ABS - ECAS

+15/1

6

5A

ABS

+30

70000/3 (VERDE)

70000/1 (ROSSO)

70000/2 (NATURALE)

70000/1

70000/2

70000/3

79370/2

Figura 13

50340

COMPONENTI PRINCIPALI

II.17

E

URO

C

ARGO

T

ECTOR 6-26 TON

Base - Febbraio 2003

Print 603.93.183

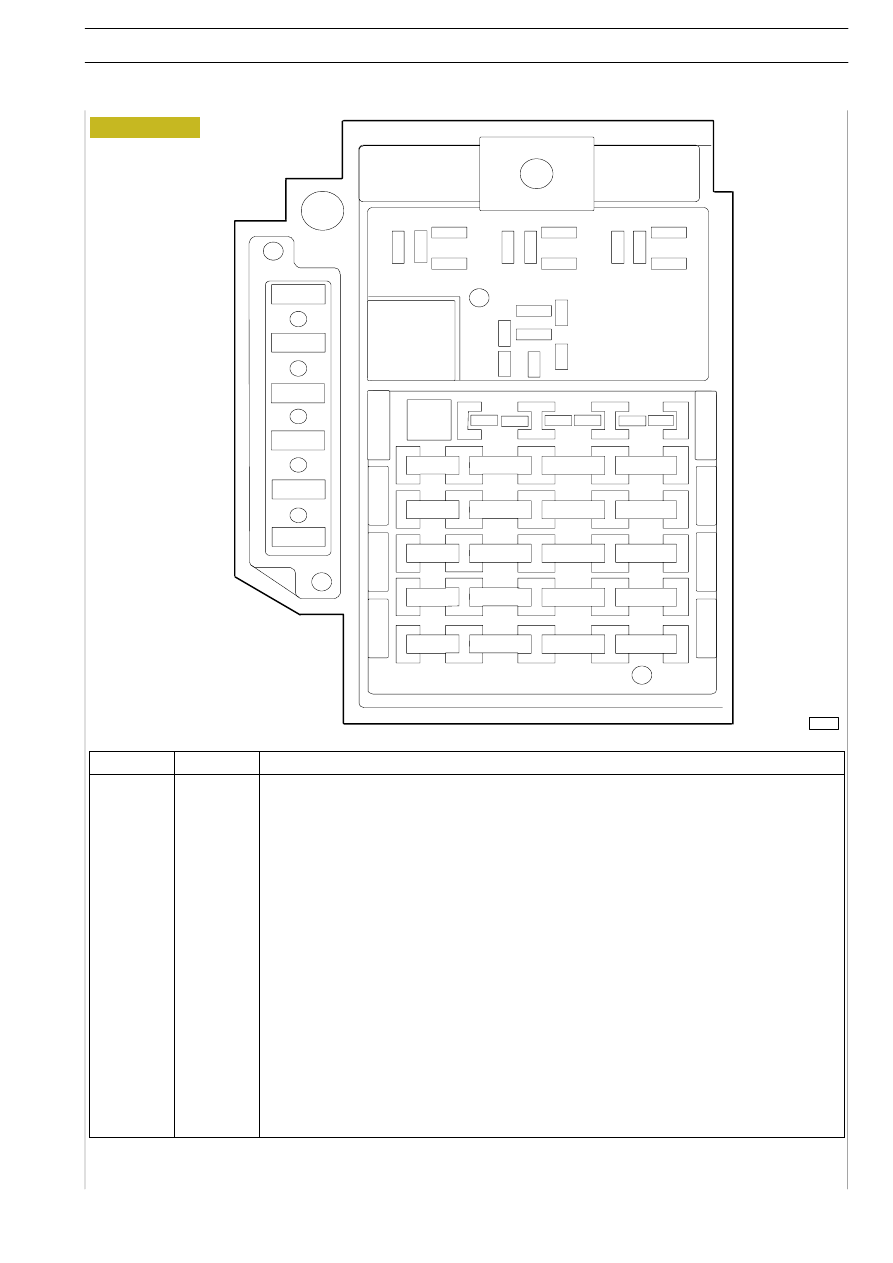

Fus.

Portata

Descrizione

1

5A

Body control (15) / Tachigrafo MICO / Instruments Cluster

2

5A

Cabina sganciata / Immobilizer / Sensore acqua filtro gasolio / Correttore assetto fari / Luci lettini

3

5A

Tachigrafo MICO / Body Control (Anabbagliante Sx - Abbagliante Ds)

4

5A

Allestitori

5

5A

EDC7

6

5A

Presa rimorchio (+15) / Presa per allestitori telaio (+15)

7

10A

Chiusura centralizzata / Riscaldatore supplementare / Frigorifero / Radio

8

10A

Body Control (Anabbagliante Dx - Abbagliante Sx)

9

10A

Allestitori cabina (+15)

10

10A

Body Control (luci posizione Sx e luci stop)

11

10A

Body control (luci di direzione - emergenza)

12

10A

Avvisatore acustico

13

10A

Alzacristalli / Parabrezza riscaldato

14

20A

Elettroriscaldatore sbrinamento parabrezza / Condizionatore

15

20A

Body Control (tergicristallo - lavacristallo)

16

20A

Essiccatore aria freni / Specchi retrovisori termici regolabili / Centralina

17

10A

Allestitori luci esterne (+58)

18

5A

Instruments Cluster

19

10A

EDC7

20

10A

Body Control (luci posizione Dx e retronebbia)

5

1

2

3

4

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

Figura 14

50364

II.18

COMPONENTI PRINCIPALI

E

URO

C

ARGO

T

ECTOR 6-26 TON

Base - Febbraio 2003

Print 603.93.183

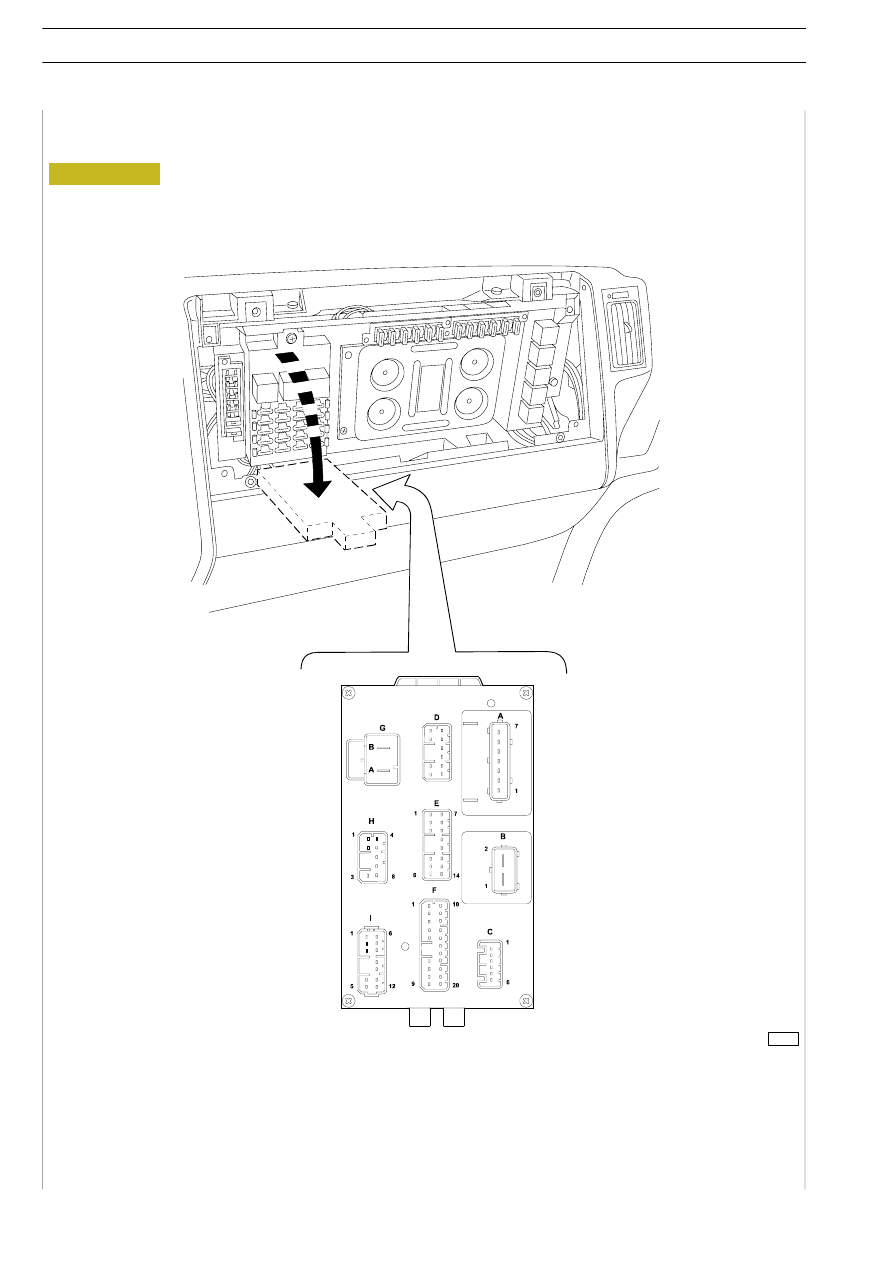

COMPLESSIVO CONNETTORI

Figura 15

84599

COMPONENTI PRINCIPALI

II.19

E

URO

C

ARGO

T

ECTOR 6-26 TON

Base - Febbraio 2003

Print 603.93.183

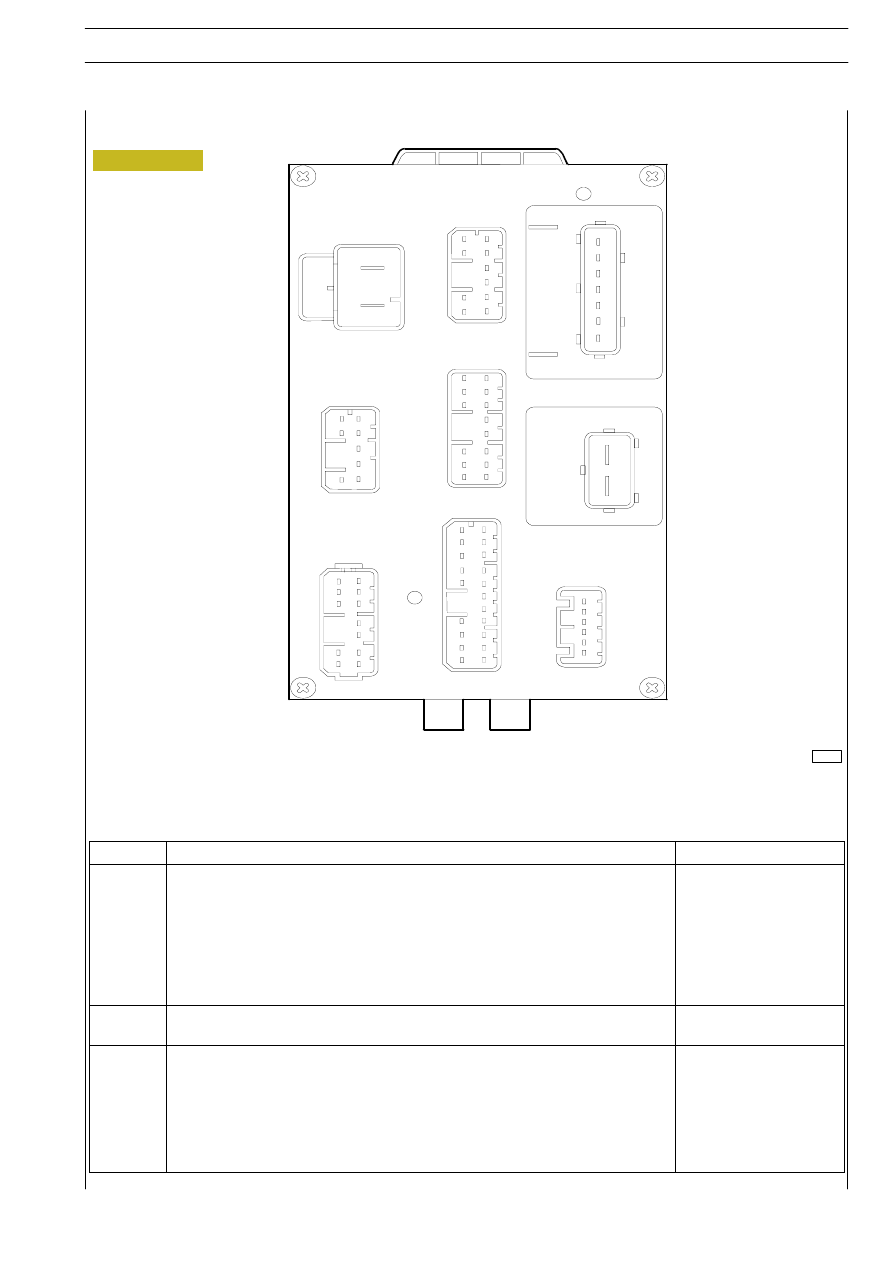

Connettore “A” - “B” - “C”

Rif.

Funzione

Codice colore cavi

1

Positivo dopo TGC per connettore Allestitori / connettore IWT2 (1)

7772

2

-

-

3

-

-

A

4

Positivo Pin C14 (Body Controller) / Connettore IWT2 (2)

2197

5

Positivo elettroriscaldatore

8879

6

Positovo Pin C16 (Body Controller) Connettore IWT1 (15)

1117

7

Positivo per EDC / Connettore IWT1 (12)

8150

B

1

Positivo +15 per allestitori

8869

B

2

Positivo +15

8887

1

Positivo Pin C2 (Body Controller) / Giunzione cavo padiglione

7768

2

-

-

C

3

Diagnosi connettore IWT2 (10)

0053

C

4

Diagnosi connettore IWT2 (9)

9954

5

Positivo congiunzione cavo padiglione

7704

6

Positivo per connettore IWT1 (6)

8861

A

B

C

1

7

1

1

2

6

Figura 16

50365
