IV.4 ДИАГНОСТИКА

STRALIS

ДИАГНОСТИКА НА ПРИБОРНОЙ ПАНЕЛИ

Меню диагностики дисплея комбинации приборов разделено на три страницы:

–

на первой отображаются все текущие/сохраненные в памяти сообщения о неисправностях;

–

на второй странице возможно обнулить сообщения о периодических (блуждающих) неисправностях (для этого необходиH
мо ввести соответствующий пароль).

–

на третьей странице содержится информация о текущей версии программного обеспечения и различных ЭБУ мультипH
лексной системы.

Вся информация о текущих и периодических (блуждающих) неисправностях содержится на страницах меню диагностики на
дисплее комбинации приборов.

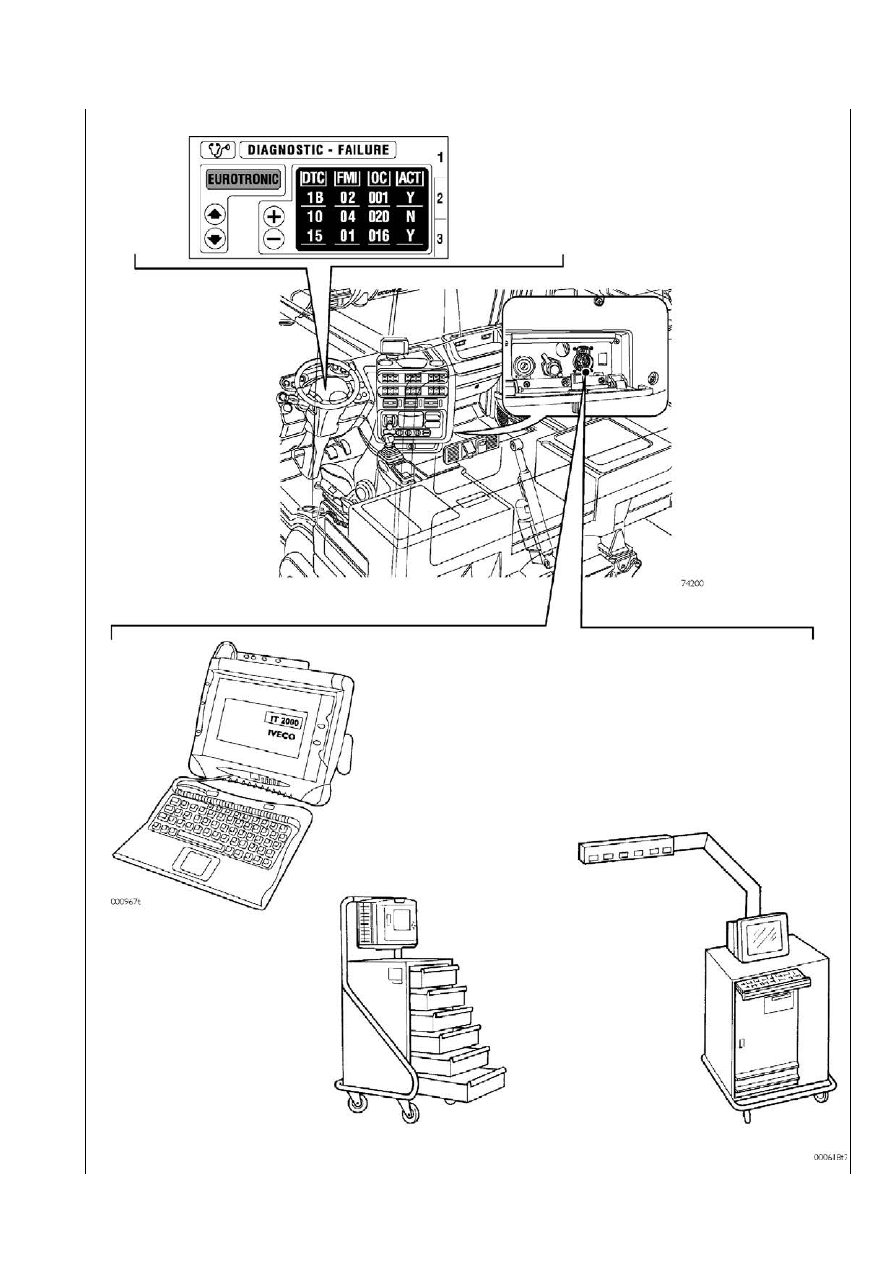

Для получения этой информации необходимо вставить ключ в замок зажигания, выбрать на дисплее меню диагностики (с поH
мощью клавиш на рулевом колесе) и открыть меню, в котором приведен перечень всех электронных систем управления данH
ного автомобиля. Если в работе системы не были зарегистрированы неисправности, изображение ЭБУ отображается на зеH
леном фоне, если же были отмечены какиеHлибо неисправности, то на красном.

Изображения ЭБУ тех систем, которые не установлены на данном автомобиле, отображаются на сером фоне. С помощью
различных кодов ошибок можно точно идентифицировать неисправный компонент системы, тип неисправности (обрыв цепи,
короткое замыкание, и т. п.), периодичность возникновения данной неисправности, а также определить, является ли она поH
стоянной или периодически возникающей.

DTC

FMI

ACT

Выводится код неисправности Указание вида неисправности Частота возникновения

неисправностей

Состояние неисправности:
активная/не активная

Два разряда
(шестнадцатеричное число)

Три разряда (десятичное
число)

Один знаê (Y-да, N-нет)

1 EDC

10 FFC (Front Frame Computer)

(ЭБУ переднеãо êонтóра элеêтронноãо оборóдования)

2 КП EUROTRONIC

11 RFC (Rear Frame Computer)

(ЭБУ заднеãо êонтóра элеêтронноãо оборóдования)

3 ТОРМОЗ-ЗАМЕДЛИТЕЛЬ INTARDER

12 DDM (модóль двери водителя)

4 EBS (Элеêтронная тормозная система)

(или АБС (антиблоêировочная система))

13 PDM (Модóль двери пассажира)

5 ECAS

14 CM (модóль êабины)

6 ИММОБИЛАЙЗЕР

15 ACL (автоматичесêая óстановêа êлимат-êонтроля)

7 MTCO (Тахоãраф)

16 AHT_w (дополнительный жидêостной отопитель)

8 BC (бортовой êомпьютер)

17 AHT_a (дополнительный воздóшный отопитель)

9 IC (êомбинация приборов)

Клавишами 1 и можно выбрать конкретную систему из списка:

➧

Названия систем, в работе которых не было зарегистрировано неисправностей, отображаются на ЗЕЛЕНОМ фоне; назваH
ния систем, в работе которых были отмечены неисправности H на КРАСНОМ фоне; названия систем, не установленных на
данном автомобиле — на сером.

Если система зарегистрировала более одной неисправности, список сообщений можно просмотреть с помощью клавиш «+»

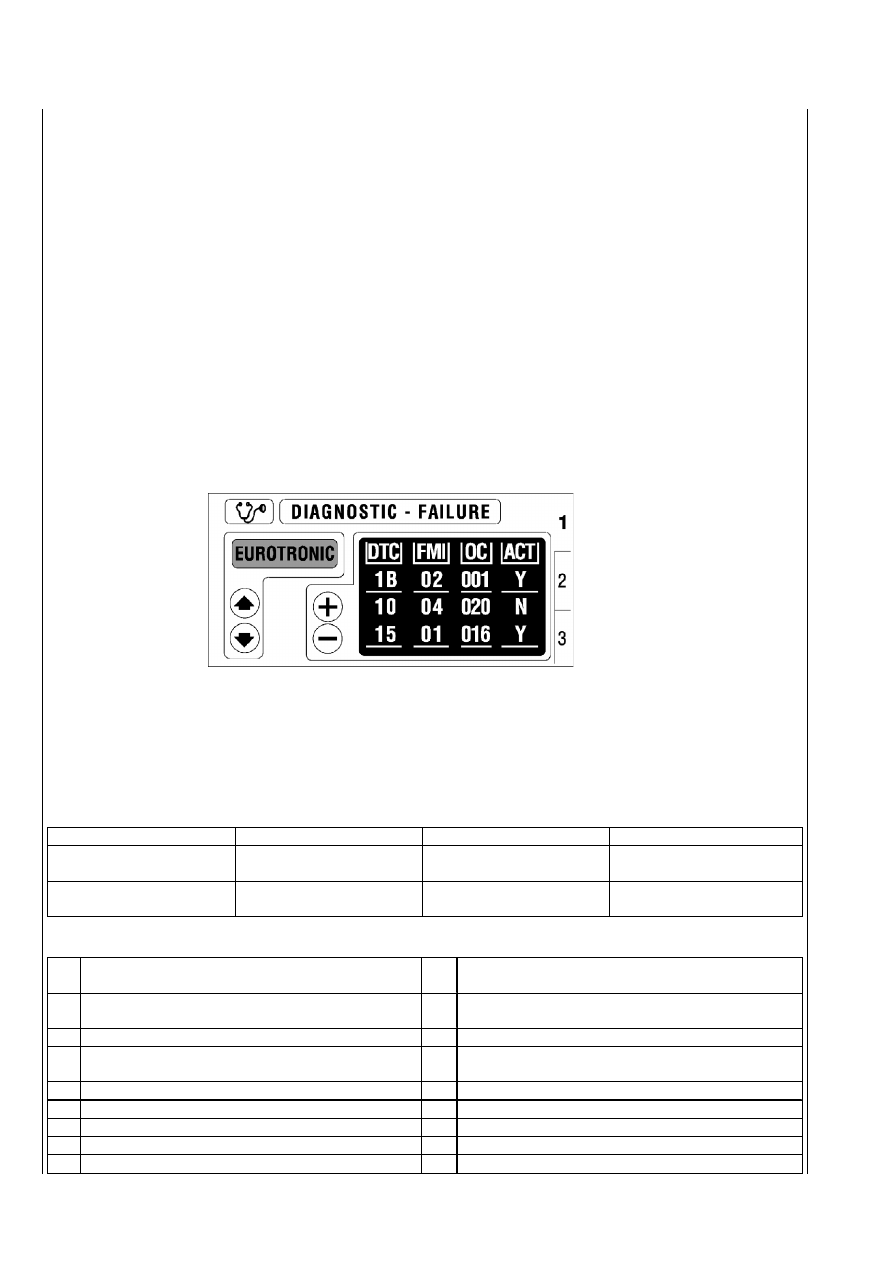

и «–». Информация выводится в четыре колонки:
