ДИАГНОСТИКА

IV.5

Пиêтоãрамма

на дисплее

êомбинации

приборов

Цвет

пиêтоãраммы

Теêст на

дисплее

êомбинации

приборов

Неисправный

êомпонент

DTC

FMI

Неисправность

Реаêция системы

РЕМОНТ

Красный

Коробêа пере-
дач EuroTronic

Y2

02

05

Коротêое замы-
êание на массó
элеêтроêлапана
Y2 (Делитель, КП
«DD» – верхний
ряд передач
«OD»: нижний
ряд передач)

Автомобиль дви-
жется: КП блоêирó-
ется, сцепление
выêлючится автома-
тичесêи при оста-
новêе автомобиля.
Автомобиль стоит:
Автоматичесêи вêлю-
чается нейтральная
передача КП, движе-
ние продолжать
невозможно.

Заменить привод
переêлючения КП
(ЭБУ)

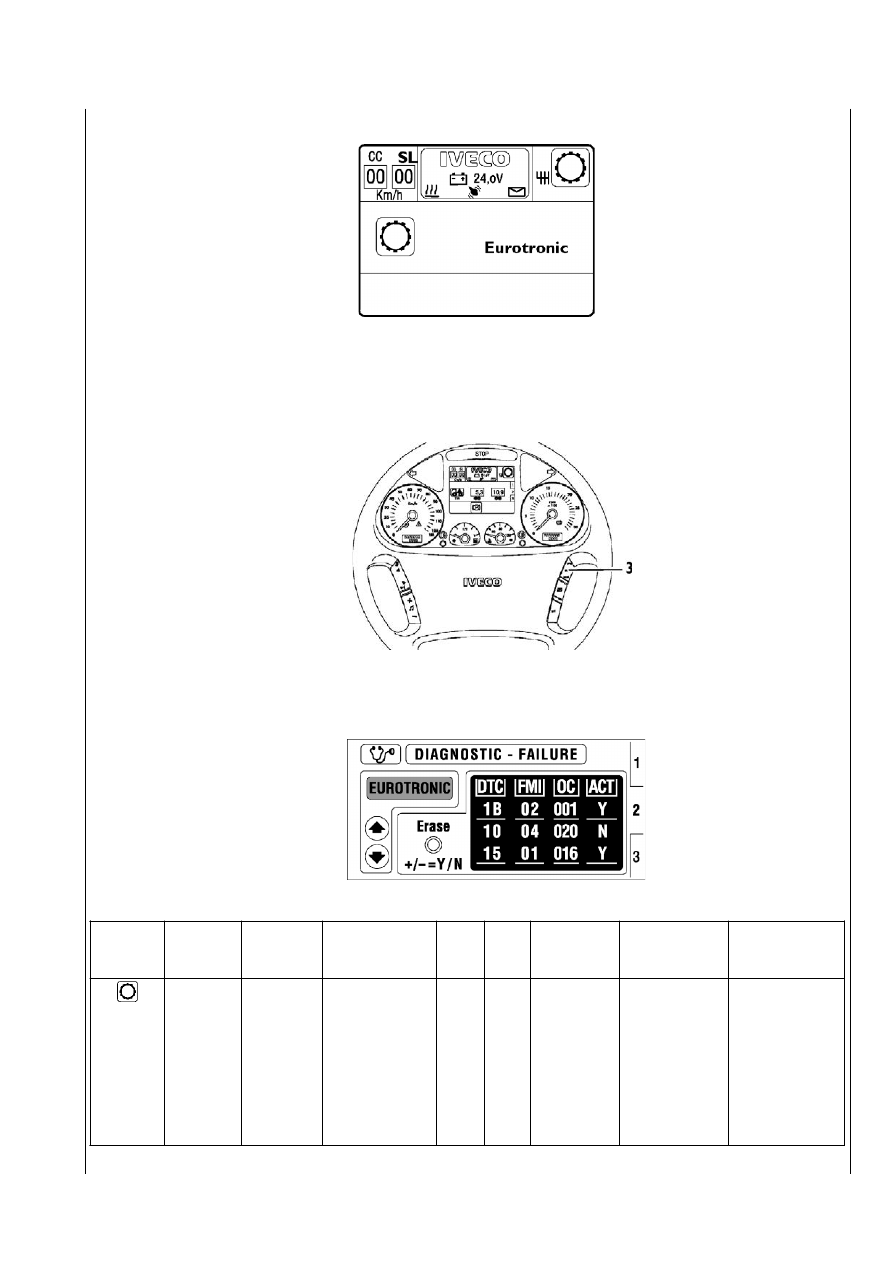

ПРИМЕР СООБЩЕНИЯ О НЕИСПРАВНОСТИ

В случае сбоев в работе какойHлибо электронной системы на дисплее появится соответствующее сообщение (как на рисунке).
На центральной части дисплея также могут отображаться пиктограммы различных контрольных приборов, в зависимости от
условий движения автомобиля.
Водитель распознает неисправность, нажимает клавишу (3) ОК на рулевом колесе, и пиктограмма перемещается в нижнюю
часть дисплея.

Нажмите клавишу (3) «MENU». Выберите меню DIAGNOSTICA, ПОВТОРНО НАЖМИТЕ КЛАВИШУ (3) «ОК», на дисплее
отобразится страница 1. Клавишей «вверх» и «вниз» осуществляется выбор конкретной системы.

Таблица последовательности действий

Остальные таблицы содержатся в меню диагностического модуля MODUS H IWT H IT 2000.

IV.6 ДИАГНОСТИКА

STRALIS

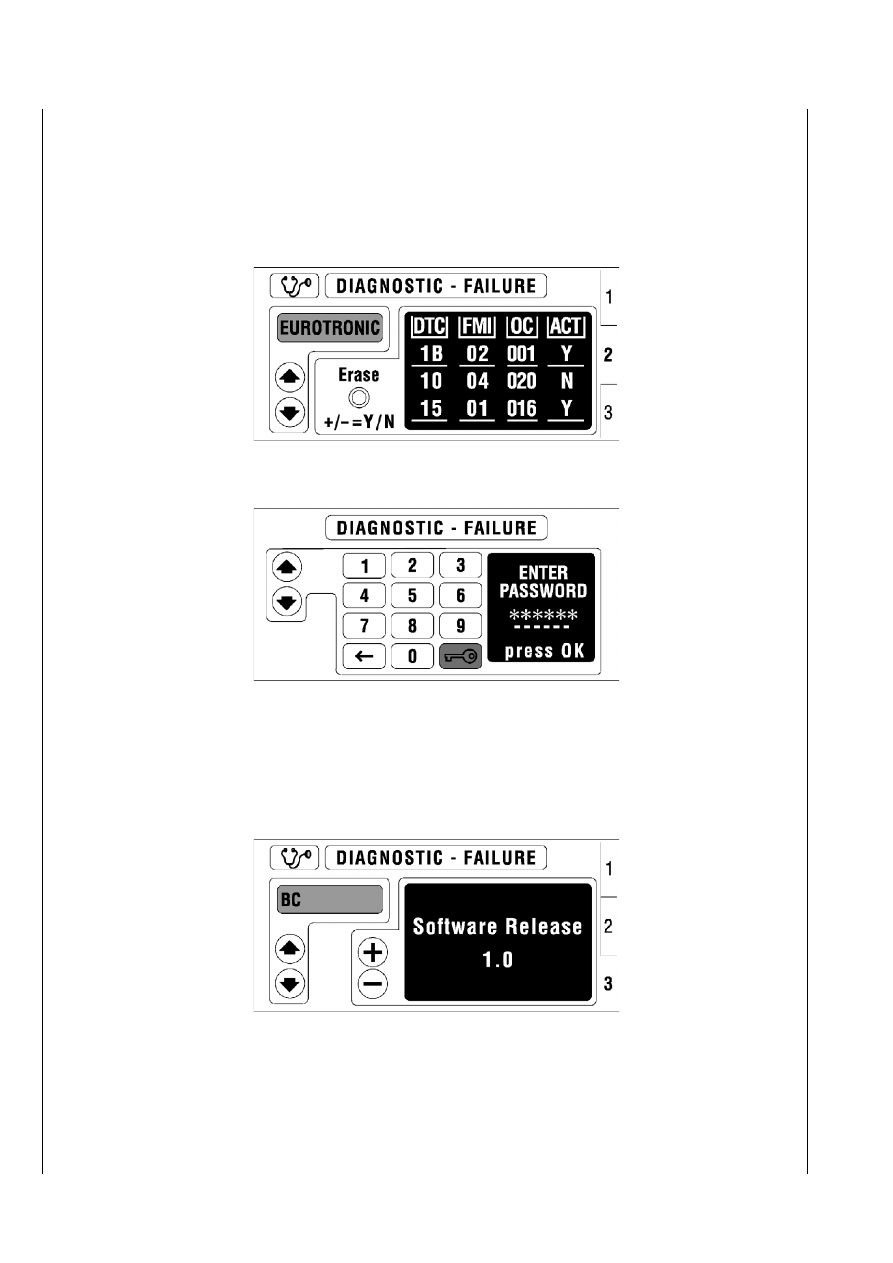

ВВЕДЕНИЕ ПАРОЛЯ

❑ Наберите первую цифру пароля клавишами     и     .
❑ Нажимайте клавишу ОК, чтобы подтвердить каждую цифру.
❑ Нажмите   , чтобы стереть последнюю выбранную цифру.
❑ Завершив введение пароля, нажмите на пиктограмму ключа для подтверждения.

ВЕРСИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

➧

➧

➧

УДАЛЕНИЕ ИЗ ПАМЯТИ СООБЩЕНИЙ ОБ ОШИБКАХ

Клавишами     и     производится выбор системы:
Удаление сообщений о неисправностях производится следующим образом:
❑ Нажмите «+»
❑ При появлении запроса на подтверждение удаления нажмите клавишу ОК.
❑ Введите требуемый пароль (см. соответствующий параграф ВВЕДЕНИЕ ПАРОЛЯ), после чего нажмите клавишу ОК для

окончательного подтверждения.

➧

➧

1. Бортовой компьютер

2. Front Frame Computer (электронный блок переднего конH

тура электронного оборудования)

3. Rear Frame Computer (электронный блок заднего контуH

ра электронного оборудования)

4. Driver Door Module (модуль двери водителя)

5. Passenger Door Module (модуль двери пассажира)

6. Instrument Cluster (комбинация приборов)

7. Cabine Module (TBD) (модуль кабины)

Версия программного обеспечения приводится только для ЭБУ мультиплексной системы.
Клавишами      и      производится выбор системы:

➧

➧

STRALIS

ДИАГНОСТИКА

IV.7

ДИАГНОСТИЧЕСКОЕ ОБОРУДОВАНИЕ

В настоящее время в набор диагностического оборудования входят:
❑ MODUS = Maintenance and diagnostic System (прибор для диагностики и техобслуживания)
❑ IWT = IVECO wiring tester (тестер электропроводки IVECO)
❑ IT 2000 = IVECO electronic tester (электронный мультиметр IVECO)

MODUS * IWT * IT 2000

Данные диагностические приборы позволяют осуществлять полную диагностику различных систем, установленных на автомоH
били фирмы IVECO.

MODUS

Компьютеризированный прибор для диагностики тормозной системы, пневматической подвески, двигателя и других систем с
электронным управлением.
В приборе предусмотрены также дополнительные функции, в частности: программирование ЭБУ, справка по каталогу запасH
ных частей, расчет графика технического обслуживания. Для связи с прибором в автомобиле имеется 30Hконтактный диагноH
стический разъем.

IWT

IWT (тестер электропроводки IVECO) является дополнением и расширением прибора MODUS.
Этот прибор был разработан компанией IVECO для улучшения диагностики электрических и электронных систем автомобиля.
Для связи с прибором в автомобиле предусмотрен 30Hконтактный диагностический разъем.

IT 2000

IT 2000 — это прибор для диагностики всех электронных систем автомобилей IVECO. После введения в прибор номера шасH
си автомобиля, прибор учитывает особенности конкретного автомобиля. В память заносятся результаты ранее проведенной
диагностики.
Может использоваться в качестве переносного персонального компьютера, диагностика может осуществляться дистанционH
но. Используя MODUS в качестве основной рабочей станции, возможно обновлять конфигурацию IT 2000. В качестве интерH
фейса с автомобилем используется 30Hконтактный диагностический разъем.
Содержащаяся на страницах меню информация по отдельным узлам позволяет произвести необходимый ремонт.

IV.8 ДИАГНОСТИКА

STRALIS
