ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ III.11

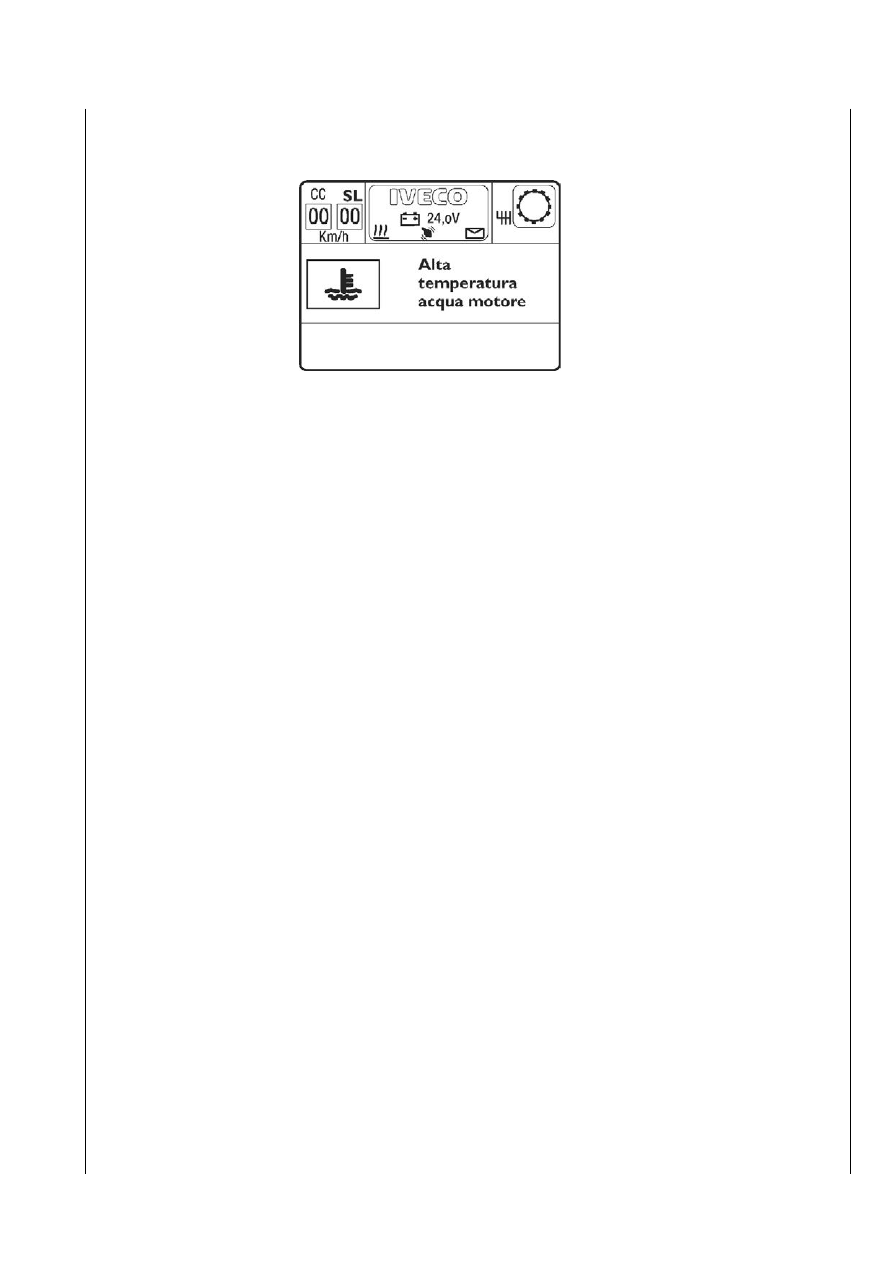

Пример сообщения о неисправности

Высокая температура охлаждающей жидкости
Для получения более подробной информации об аварийном сигнале необходимо обратиться к разделу «Диагностика».
В случае сбоев в работе какой>либо электронной системы на дисплее появится соответствующее сообщение (как на рисунке).
На центральной части дисплея также могут отображаться пиктограммы различных контрольных приборов в зависимости от
условий движения автомобиля.

III.12 ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

Контрольные лампы дисплея

При включении следующих функций либо при выявлении следующих неисправностей на дисплей выводится соответствующая
пиктограмма.

Описание

Пиêтоãрамма

Цвет

Описание

Пиêтоãрамма

Цвет

Подоãрев

желтый

ASR (противопробóêсовочная

система) вêлючена

желтый

Кабина отêинóта

êрасный

ASR (противопробóêсовочная

система) выêлючена

желтый

Дверь отêрыта

êрасный Неполная работоспособность АБС

желтый

Низêое давление в пневмоприводе

передних тормозов

êрасный

Элеêтричесêие цепи

автоматичесêоãо óправления

желтый

Низêое давление в пневмоприводе

задних тормозов

êрасный

Прицеп без системы EBS/АБС

желтый

Низêое давление в пневмоприводе

тормозов прицепа

êрасный

Самосвальный êóзов

желтый

Фонарь освещения ãрóзовой

площадêи (тольêо для тяãачей)

желтый

Неисправность êомбинации

приборов

êрасный

Обоãрев ветровоãо стеêла

желтый

Низêое давление в ãидравличесêом

êонтóре рóлевоãо óправления

третьей оси

êрасный

Минимальный óровень

охлаждающей жидêости двиãателя

желтый

Недостаточный óровень

охлаждающей жидêости двиãателя

êрасный

Повышенная температóра

охлаждающей жидêости

желтый

Высоêая температóра

охлаждающей жидêости

êрасный

Низêий óровень жидêости в бачêе

омывателя

желтый

Низêий óровень топлива

желтый

Износ тормозных êолодоê

переднеãо моста

êрасный

Износ тормозных êолодоê заднеãо

моста

êрасный

Износ тормозных êолодоê

дополнительноãо моста

êрасный

Сильный износ тормозных êолодоê

определенноãо êолеса

êрасный

Низêий óровень в первом êонтóре

ãидроóсилителя рóлевоãо

óправления

желтый

Низêий óровень жидêости во

втором êонтóре ãидроóсилителя

рóлевоãо óправления

желтый

Засорился масляный фильтр

желтый

Воздóшный фильтр засорен

желтый

Засорился фильтр очистêи топлива

желтый

Вода в топливном фильтре

желтый

Низêий óровень масла в двиãателе

êрасный

Избыточный óровень масла в

двиãателе

желтый

Низêое давление моторноãо масла

êрасный

Высоêая температóра масла в

двиãателе

êрасный

Низêое давление в пневмоприводе

стояночноãо тормоза

êрасный

Низêое давление в пневматичесêой

подвесêе

êрасный

Низêое давление в пневмоприводе

тормозов прицепа

êрасный

Износ тормозных êолодоê

определенноãо êолеса

желтый

Водитель распознает неисправность, нажимает клавишу ОК на рулевом колесе и пиктограмма перемещается в нижнюю
часть дисплея.

STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ III.13

Редакция — апрель 2002 г.

«Виртуальная приборная панель» на дисплее
Двигатель выключен — Ключ в замке зажигания в положении MAR (отображаются 3 меню)

Нажав на кнопку «Page» (Страница) на рулевом колесе, можно получить доступ к различным контрольным приборам вирту>
альной приборной панели.

❑ УРОВЕНЬ МАСЛА В ДВИГАТЕЛЕ

❑ ДАВЛЕНИЕ В ПНЕВМОПРИВОДЕ ТОРМОЗОВ

(передний и задний мост)

❑ НАГРУЗКА

❑ ИЗНОС ТОРМОЗНЫХ КОЛОДОК

передний мост, задний мост и прицеп

III.14 ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

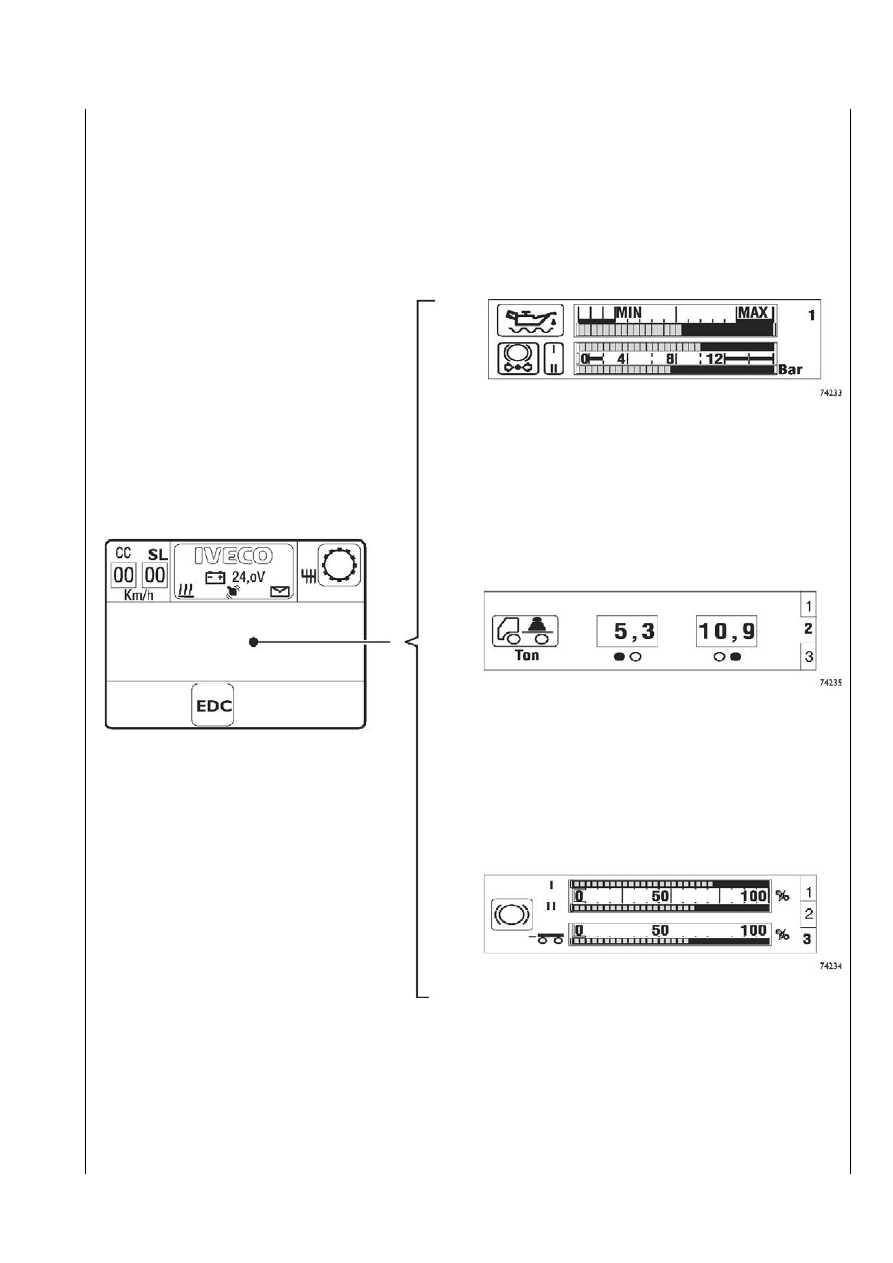

Двигатель работает — Автомобиль неподвижен — Ключ в замке зажигания в положении MAR (отображаются 4 меню)

❑ ДАВЛЕНИЕ МАСЛА
❑ ДАВЛЕНИЕ В ПНЕВМОСИСТЕМЕ

РЕЗЕРВ

❑ ТЕМПЕРАТУРА МОТОРНОГО МАСЛА

❑ ИЗНОС ТОРМОЗНЫХ КОЛОДОК

❑ НАГРУЗКА НА ОСИ
