ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

177

Рисунок 117

Рисунок 118

Рисунок 119

Рисунок 120

Рисунок 121

5274

РЕМОНТ ЗАДНИХ ДИСКОВЫХ
ТОРМОЗОВ

527417

Замена фрикционных накладок

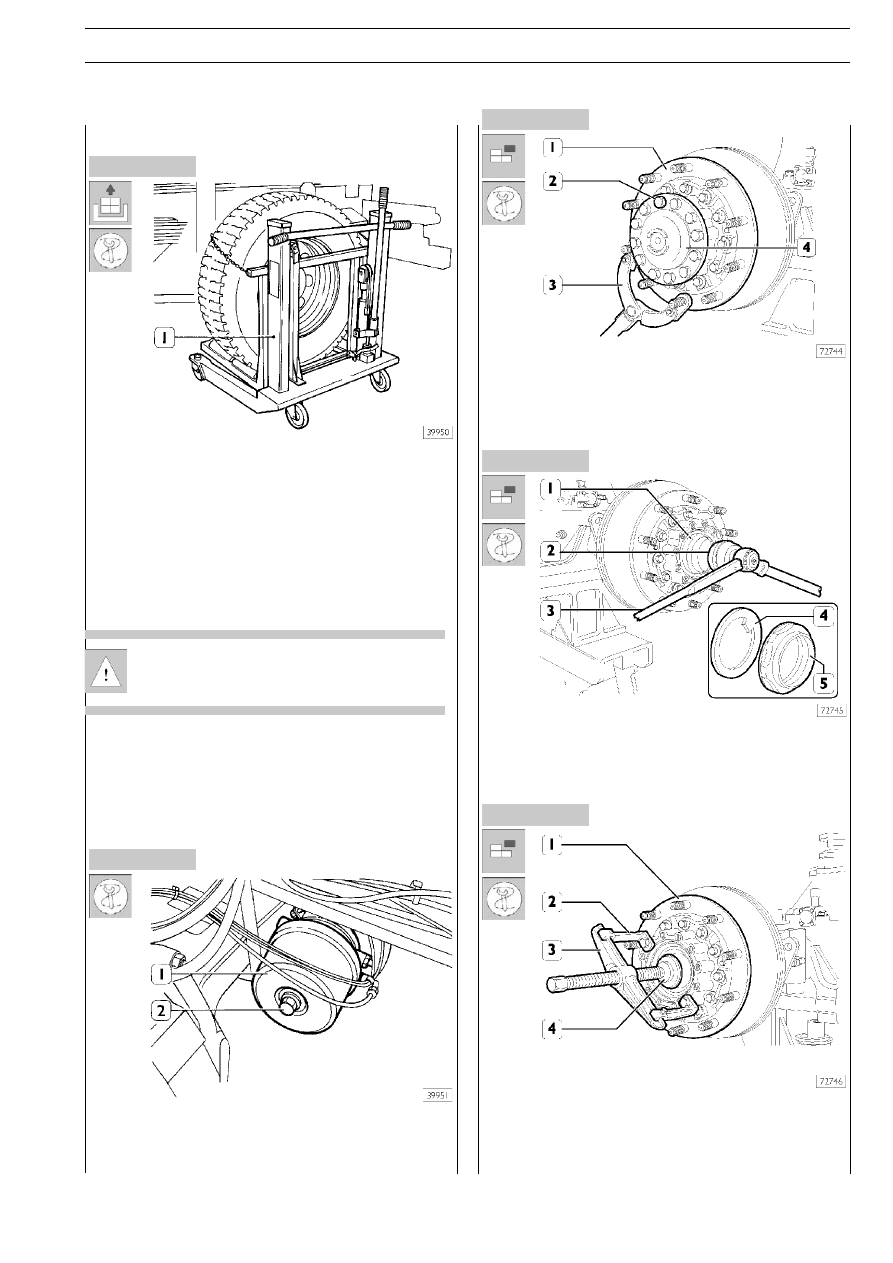

Остановите автомобиль на ровной площадке. Переведите
рычаг стояночного тормоза в положение движения, ослабь*
те гайки крепления задних колес. Гидравлическим домкра*
том поднимите  автомобиль сзади и поставьте его на стой*
ки. При помощи гидравлического стенда 99321024 (1)
снимите колеса.

Ремонтируйте тормоза в соответствии с процеду*
рой по снятию и ремонту скобы задних барабан*
ных тормозов, так как они похожи.

Проверьте поверхность тормозного диска на наличие изно*
са. Если величина износа превышает указанную в техниче*
ских характеристиках допустимую величину, замените диск
в соответствии с приведенной ниже инструкцией.

Полностью выверните болт (2), чтобы вручную выключить ком*
бинированный цилиндр (1) и снять его со скобы тормоза.

Поместите под ступицу колеса емкость для сбора масла.
Упорным рычагом 99370317 (3) заблокируйте ступицу ко*
леса (1).
Выверните болты (2) и извлеките ведущий вал (4).

Отогните язычок кольцевой гайки (4). Ключом 99355175
(1) с воротком 99389816 (2) снимите кольцевую гайку (4)
крепления подшипника ступицы колеса. Снимите стопорное
кольцо (3).

Снимите ступицу колеса (1). Если сделать это не удается,
воспользуйтесь съемником, состоящим из захватов
99341017 (2), траверсы 99341003 (3) и упорного блока
99345049 (4), собрав указанные детали в соответствии с
рисунком.

178

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

S

TRALIS

Рисунок 122

Рисунок 123

Рисунок 124

Рисунок 125

Рисунок 126

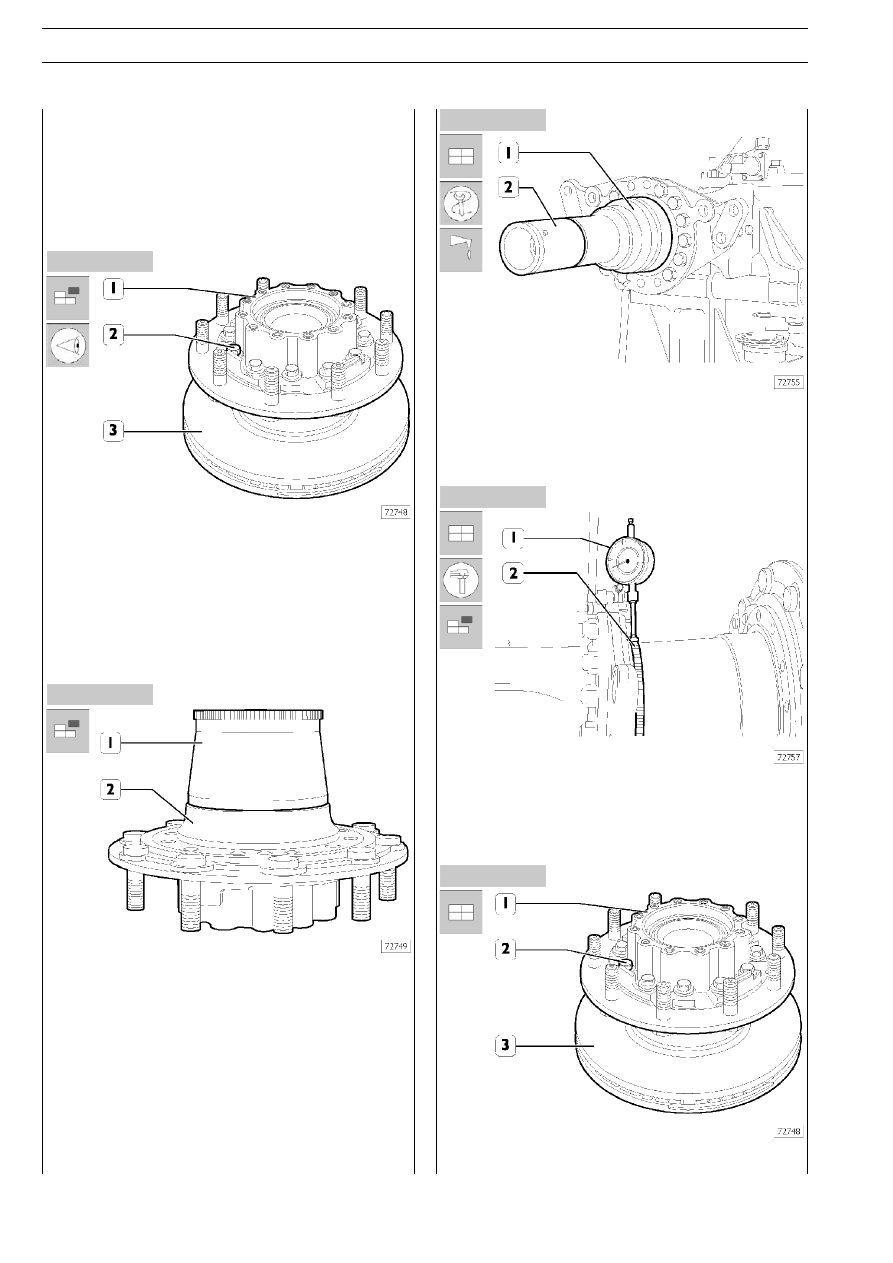

Проверьте состояние подшипников ступицы, кожуха полу*
оси заднего моста и опорной плиты скобы тормоза. Заме*
ните изношенные или поврежденные детали в соответствии
с описанием в разделе «Ремонт ступиц колес» для заднего
моста U 177 с дисковыми тормозами.

Выверните болты (2) и снимите с тормозного диска (3) сту*
пицу колеса (1). Обточите и отшлифуйте тормозной диск в
соответствии с описанием или замените его в случае необ*
ходимости.

Чтобы снять со ступицы колеса (2) задающее колесо (1),
специального инструмента не требуется.
Для сборки задающего колеса нагрейте его примерно до
150°C и установите на ступицу колеса (2).
По завершении сборки проверьте посадку задающего ко*
леса (1) в гнезде ступицы.

Наверните оправку 99370700 (2) на кожух полуоси (1)
заднего моста.
Смажьте наружную поверхность оправки (1) консистентной
смазкой Tutela W 140/M*DA.

Установите ступицу (3) на кожух полуоси заднего моста и
индикатором (1) с магнитной подставкой проверьте откло*
нение концентричности задающего колеса (2), которая не
должна превышать 0,2 мм. Снимите ступицу колеса (3).

Установите тормозной диск (3) на ступицу колеса (1) и
вверните болты (2).

S

TRALIS

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

179

Рисунок 127

Рисунок 128

Рисунок 129

Рисунок 130

Рисунок 131

Рисунок 132

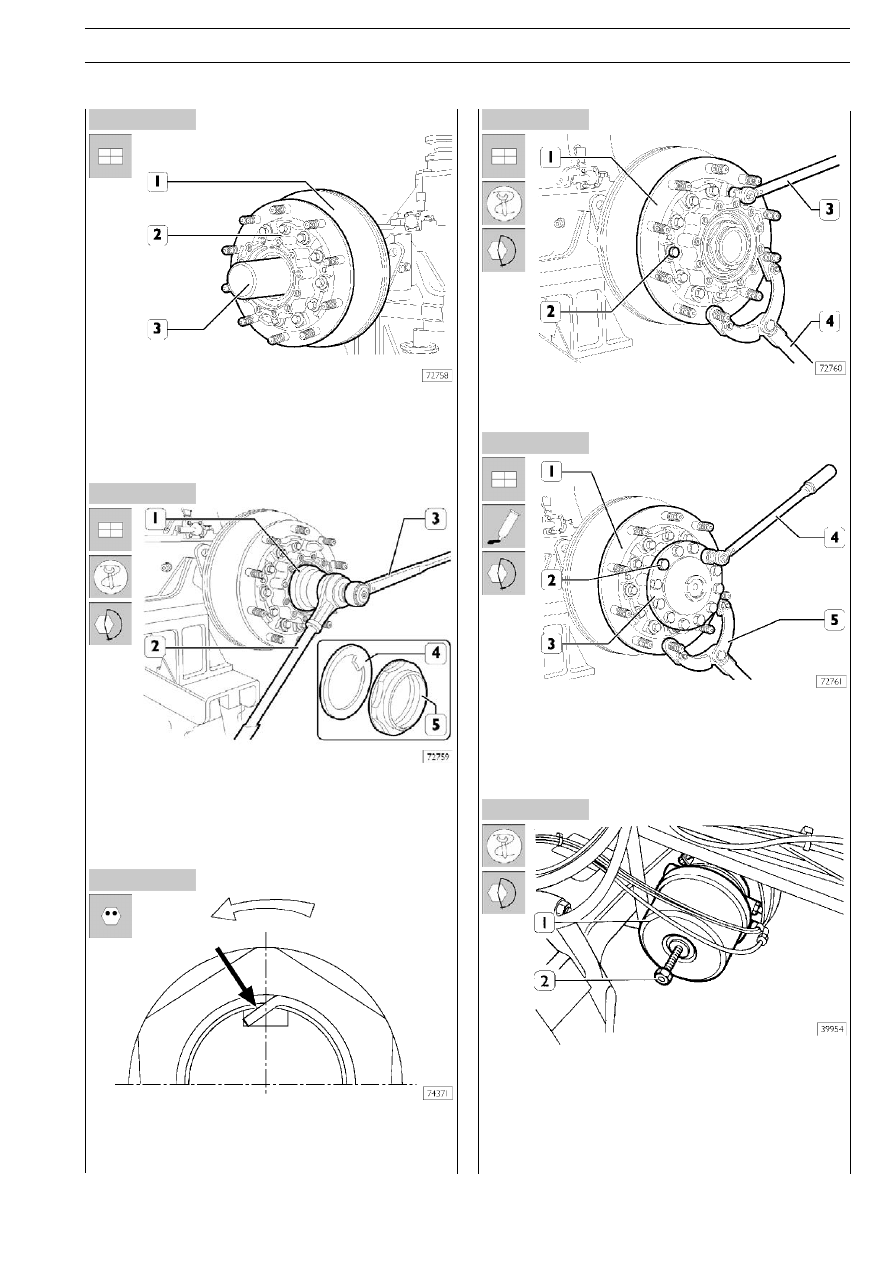

Оберните тормозной диск (1) ремнем и зацепите его за
подъемник. Установите ступицу колеса (2) на кожух полуоси
заднего моста. Снимите приспособление 99370700 (3).

Расположите стопорное кольцо (4) так, чтобы язычок вошел
в паз на кожухе полуоси. Наконец, наверните кольцевую
гайку (5). При помощи ключа 99355175 (1), рукоятки
99389/816 (2) и динамометрического ключа (3) затяните
кольцевую гайку (5) установленным моментом.

Затянув гайку, подходящим инструментом сделайте надрез
и загиб для предотвращения отворачивания кольцевой гай*
ки, как указано на рисунке. Стрелки указывают направле*
ние отворачивания кольцевой гайки.

Заблокируйте вращение ступицы (2) упорным рычагом
99370317 (4) и затяните болты (3) крепления тормозного
диска (1) к ступице колеса установленным моментом.

Нанесите на сопрягающиеся поверхности фланца полуоси
и ступицы колеса герметик IVECO 1905685 (LOCTITE
14780) и вставьте полуось в кожух. Вставьте в ступицу бол*
ты (2) крепления полуоси (3) и затяните их динамометриче*
ским ключом (4) установленным моментом. Снимите при*
способление 99370317 (5).

После ремонта и установки тормоза, соберите цилиндр
(1), придерживаясь процедуры, описанной для передних
тормозов.
Накачайте цилиндр (1), действуя рабочим тормозом, и за*
тяните кольцевую гайку крепления заданным моментом при
помощи ключа 99356006. Восстановите работоспособ*
ность цилиндров стояночного тормоза (1), полностью за*
вернув винт (2).

180

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

S

TRALIS

Рисунок 134

Рисунок 135

Рисунок 133

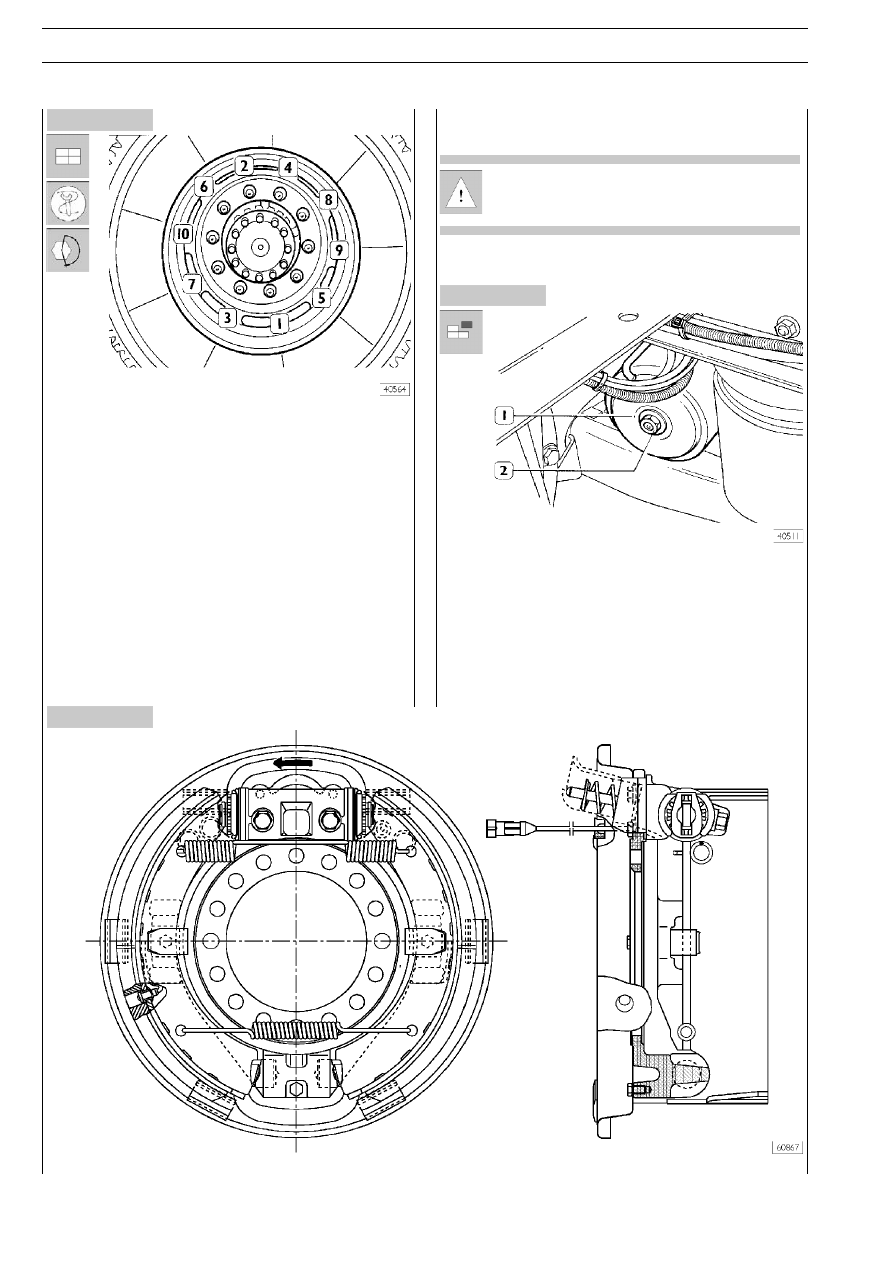

При помощи гидравлического стенда 99321024 установи*
те колеса. Опустите автомобиль. Затяните гайки крепления
ободов установленным моментом в указанной на рисунке
последовательности. Повторите эти операции с противопо*
ложной стороны моста.
Заведите двигатель на время, необходимое для перезапол*
нения системы.
Совершите пробную поездку на автомобиле передним и
задним ходом, периодически нажимая педаль тормоза, что*
бы притереть фрикционные накладки.

5272

РЕМОНТ БАРАБАННЫХ ТОРМОЗОВ

5272

Снятие/установки передних
барабанных тормозов

Ремонтируйте тормоза в соответствии с процеду*
рой, приведенной для задних барабанных тормо*
зов, так как они похожи.

527230

Снятие задних барабанных тормозов

Остановите автомобиль на ровной поверхности. Снимите
колпаки, защищающие гайки крепления колеса, и ослабьте
гайки.
Приподнимите заднюю часть автомобиля и установите ав*
томобиль на стойки.
Подведите под колеса гидравлическую тележку 99321024.
Отверните гайки и снимите колеса.
До упора отверните болт (2) ручного выключения комбини*
рованного цилиндра (1).

ОБЩИЙ ВИД БАРАБАННОГО ТОРМОЗА PERROT
