S

TRALIS

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

169

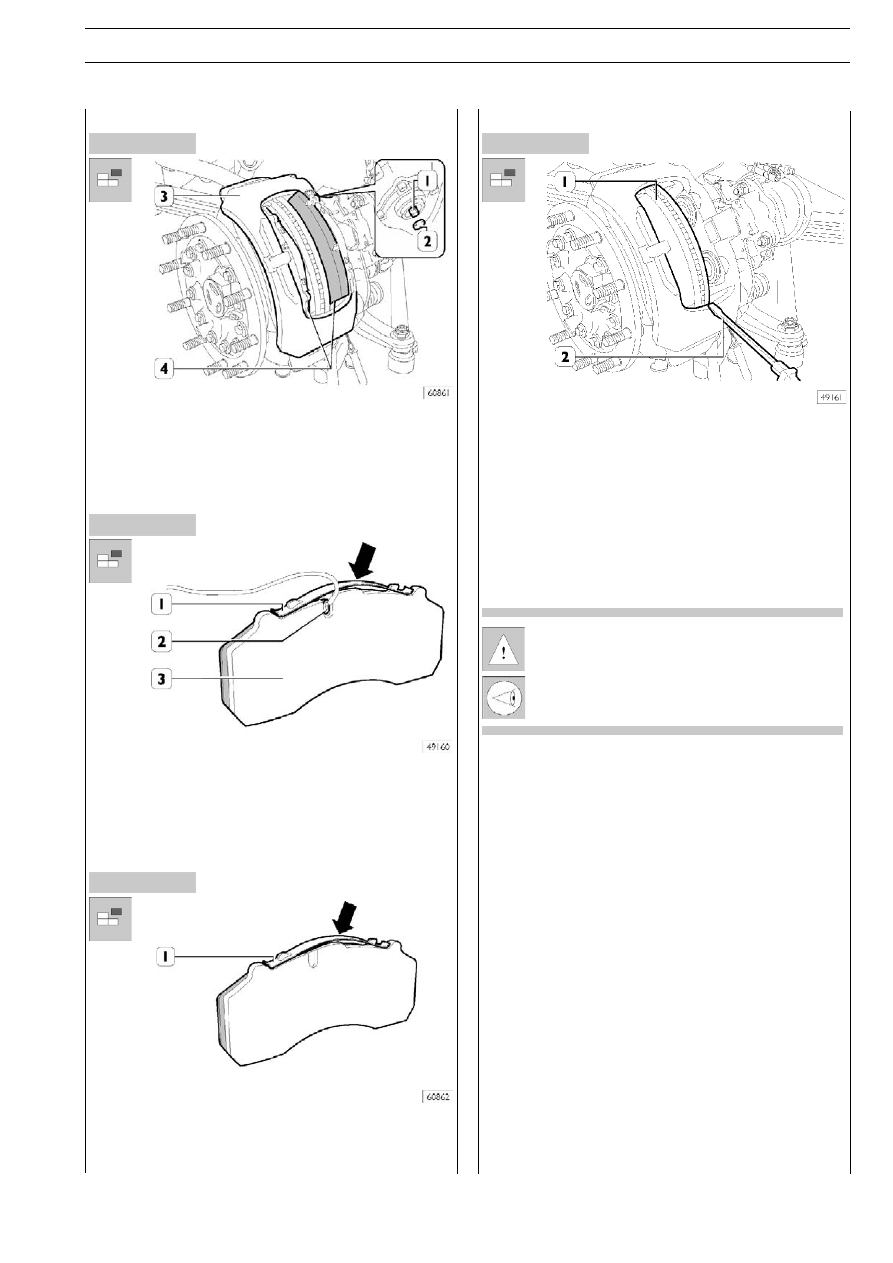

Рисунок 84

Рисунок 85

Рисунок 86

Для всех автомобилей

Снимите заглушку (2), поверните устройство регулировки
(1) ключом против часовой стрелки, чтобы задвинуть порш*
ни в скобу, и извлеките тормозные колодки (4), сместив со*
ответствующим образом скобу (3).

Для автомобилей без EBS

Нажмите (

→)на пружину (1) и снимите ее. Снимите с тор*

мозных колодок (3) датчики износа (2).

Для автомобилей с EBS

Нажмите (

→)на пружину (1) и снимите ее. При необходи*

мости замените новой.

Для всех автомобилей

Рисунок 87

Проворачивая диск (1), скребком или старой отверткой (2)
удалите со скобы вокруг края диска грязь и ржавчину.
Завершите очистку наждачной бумагой. Все остатки убери*
те пылесосом или ветошью и щеткой.
НЕ ПОЛЬЗУЙТЕСЬ бензином и другими нефтепродуктами,
которые могут ухудшить эффективность торможения.
Используйте только денатурированный спирт с метанолом
или изопропиловый спирт.
Тщательно очистите все фрикционные поверхности тормоз*
ного диска.

Визуально оцените состояние пылезащитных кол*
пачков. Если они растянуты или потрескались, за*
мените. Для этого следует снять скобу тормоза. Для
полного ремонта рекомендуется снять скобу с
опорной плитой.

Убедитесь, что скоба свободно скользит по направляющим.
Если в одной из скоб будет обнаружена неисправность, от*
ремонтируйте обе скобы.
Металлической щеткой снимите со скобы тормоза грязь,
следя за тем, чтобы не повредить пылезащитные колпачки.
Очистите все трущиеся поверхности тормозных колодок.
Проверьте состояние тормозного диска и убедитесь, что он
не покрыт ржавчиной и на нем нет царапин и задиров. До*
пускаются небольшие царапины на поверхности; в против*
ном случае диск следует отшлифовать, как описано в соот*
ветствующей главе. Изношенный диск следует заменить.
Рекомендуется менять оба тормозных диска одновременно.
Проверьте состояние пружин и датчиков износа фрикцион*
ных накладок; при необходимости замените.

170

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

S

TRALIS

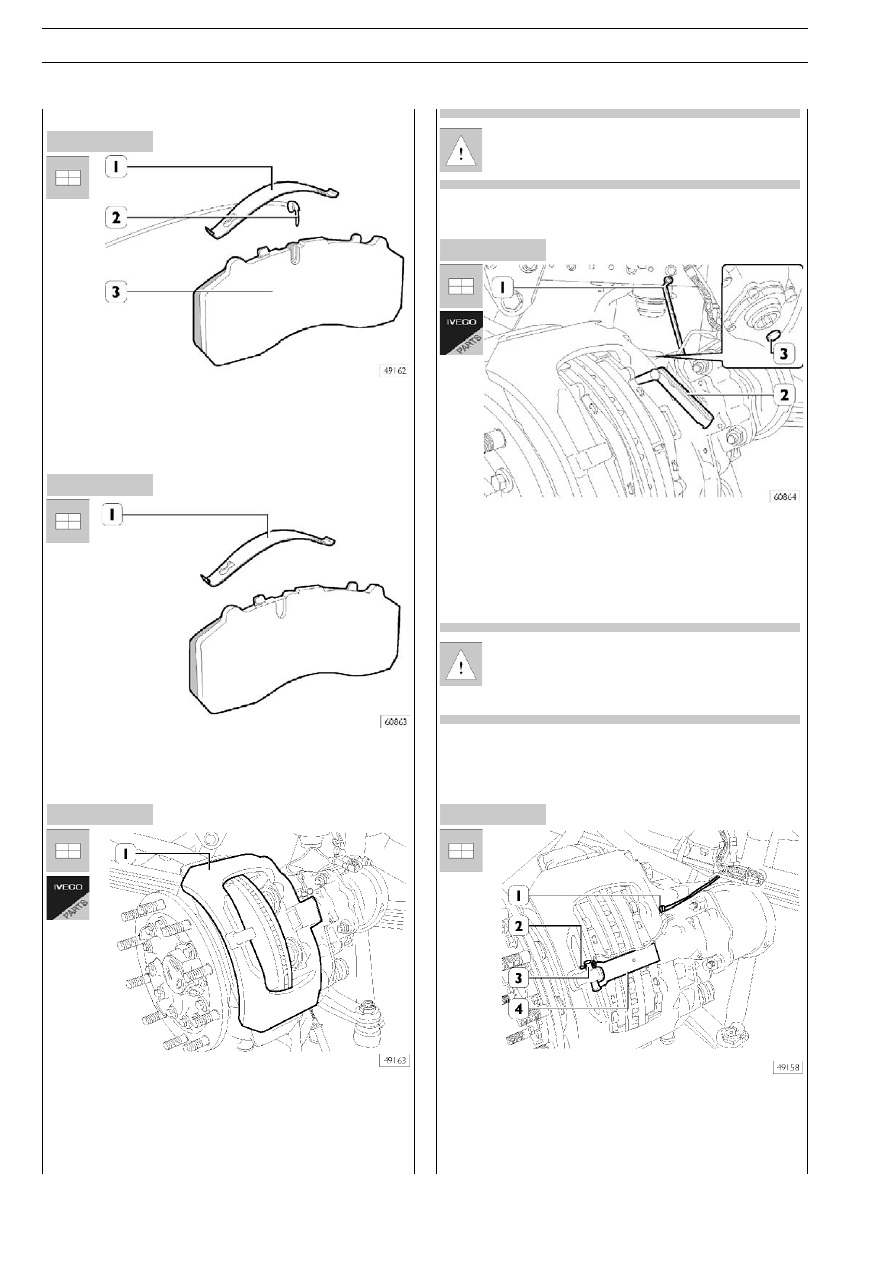

Рисунок 88

Рисунок 89

Рисунок 90

Рисунок 91

Рисунок 92

Для автомобилей без EBS

Установите датчик износа (2) в гнездо на тормозной колод*
ке (3). Установите пружину (1), выполняя операции по раз*
борке в обратном порядке.

Для автомобилей с EBS

Установите пружину (1), выполняя операции по разборке в
обратном порядке.

Для всех автомобилей

Установите в скобу (1) новые колодки и убедитесь, что они
свободно перемещаются в посадочных местах.

Если необходимо заменить пару тормозных коло*
док, следует менять все колодки данного моста.

Ключом (1) отрегулируйте шток устройства компенсации
зазора так, чтобы зазор между тормозными колодками и
тормозным диском был не менее 0,7 мм, что можно прове*
рить щупом (2). Вставьте заглушку (3).

Следите, чтобы внешняя защитная заглушка и про*
кладка были установлены правильно, во избежание
попадания воды внутрь устройства автоматической
компенсации зазора.

Для автомобилей без EBS

Подключите электрические разъемы (1) и закрепите их на
скобе.
Установите пластину (4), штифт (3) и крышку (2).

S

TRALIS

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

171

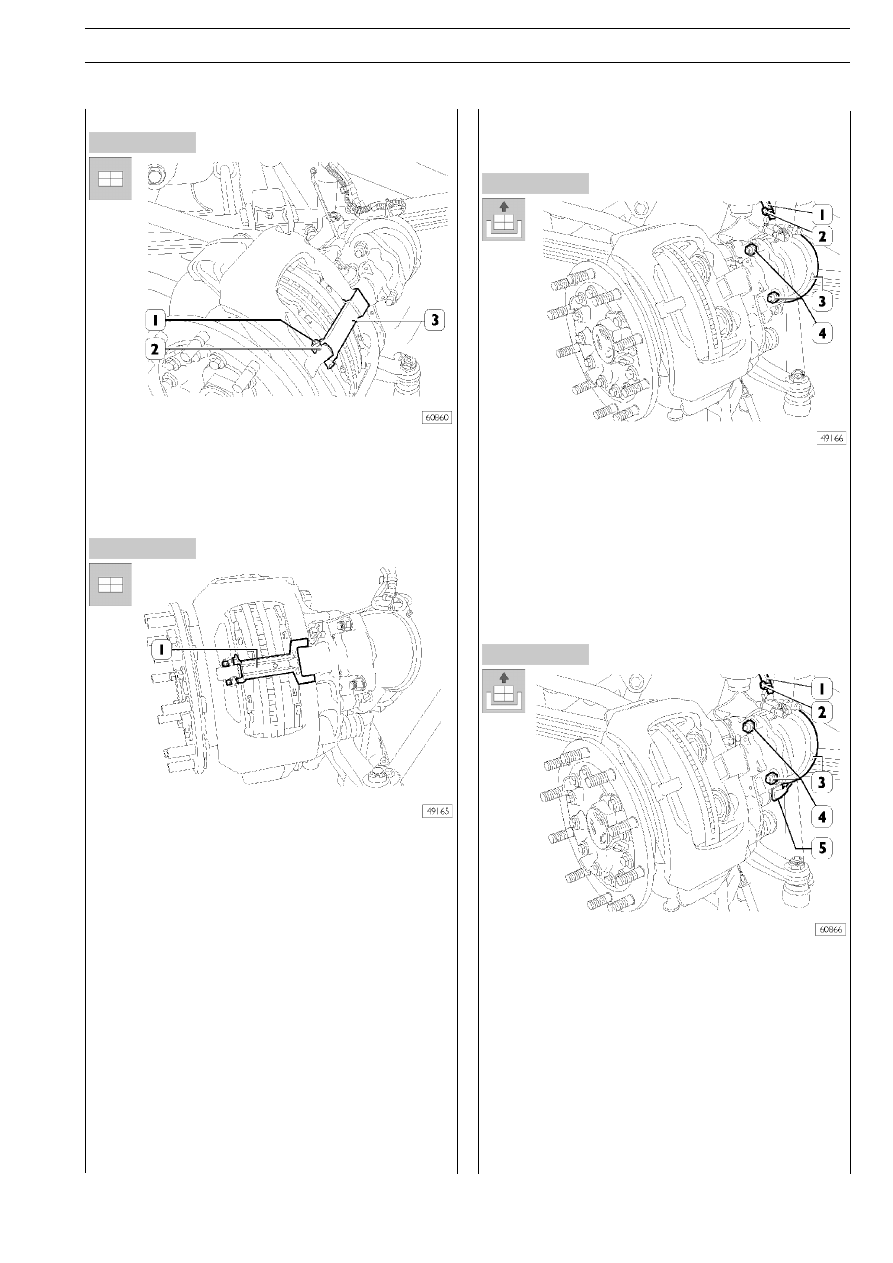

Рисунок 93

Для автомобилей с EBS

Рисунок 94

Рисунок 95

Рисунок 96

Установите пластину (3), штифт (2) и шплинт (1).

Для автомобилей без EBS

Установите пластину (1) крепления кабелей датчика износа.
При помощи гидравлического стенда 99321024 установите
колеса. Опустите автомобиль. Затяните гайки крепления обо*
да колеса установленным моментом.
Установите на ступицы защитные колпаки.
Повторите эти операции с противоположной стороны моста.
После завершения ремонта при движении автомобиля не*
сколько раз нажмите педаль тормоза для притирки фрикци*
онных накладок.

527413

Снятие и установка тормозных скоб
Снятие

Для автомобилей без EBS

Чтобы снять тормозные колодки, выполните операции, опи*
санные в предыдущем разделе, «Замена тормозных коло*
док». Снимите хомуты (2). Отсоедините входные трубки (1)
мембранного цилиндра. Отверните гайки (4) и снимите
мембранный цилиндр (3).

Для автомобилей с EBS

Чтобы снять тормозные колодки, выполните операции, опи*
санные в предыдущем разделе, «Замена тормозных коло*
док». Снимите хомуты (2). Отсоедините входные трубки (1)
мембранного цилиндра. Отверните гайки (4) и снимите
мембранный цилиндр (3). Снимите и отсоедините электри*
ческий разъем (5) скобы.

172

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

S

TRALIS

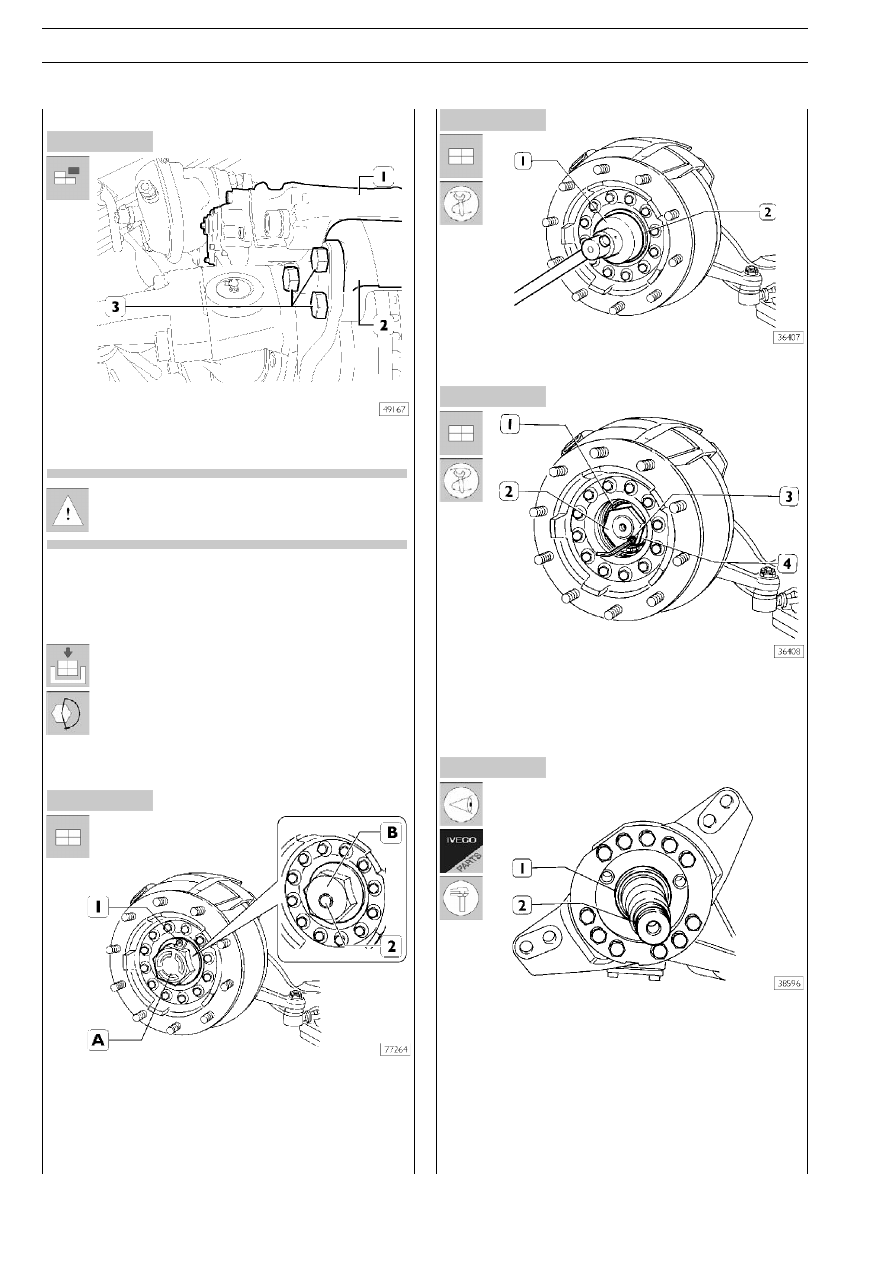

Рисунок 97

Рисунок 98

Рисунок 99

Рисунок 100

Рисунок 101

Для всех автомобилей

Отверните болты (3) и снимите скобу тормоза (1) с опор*
ной плитой (2).

При снятии и переноске скобы (1) соблюдайте ос*
торожность; он тяжелый и перемещается на опор*
ной плите (2).

Установка

Для установки скобы выполните указанные выше
операции в обратном порядке, затягивая гайки ус*
тановленным моментом.

520620

Снятие и установка ступиц колес

Снятие

Проверните ступицу так, чтобы пробка (1) оказалась внизу;
выверните пробку и слейте масло в подходящую емкость.

Заблокируйте ступицу и ключом 99354207 (1) отверните
крышку (2).

Отверните предохранительный болт (3). Ключом
99388001 отверните регулировочную кольцевую гайку (2),
извлеките шайбу (4), внешний подшипник (1) и снимите тор*
мозной диск в сборе со ступицей, распорной шайбой и
внутренним подшипником.

Визуально проверьте сальник (1), убедившись в отсутствии
на нем случайных вмятин и задиров.
При необходимости замените внутренние прокладки и
сальник и(1) ступиц, порядок замены приведен в разделе
«Передний мост».
При помощи регулировочного кольца убедитесь в исправ*
ности резьбы (2). В противном случае устраните неисправ*
ности подходящим инструментом.
Разберите противоположный тормозной узел, не смешивая
детали обеих ступиц.
