ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

17

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА ПРИНЦИПИАЛЬНЫХ СХЕМАХ

ПНЕВМАТИЧЕСКОЙ/ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ИНДИКАТОРЫ И ПЕРЕКЛЮЧАТЕЛИ)

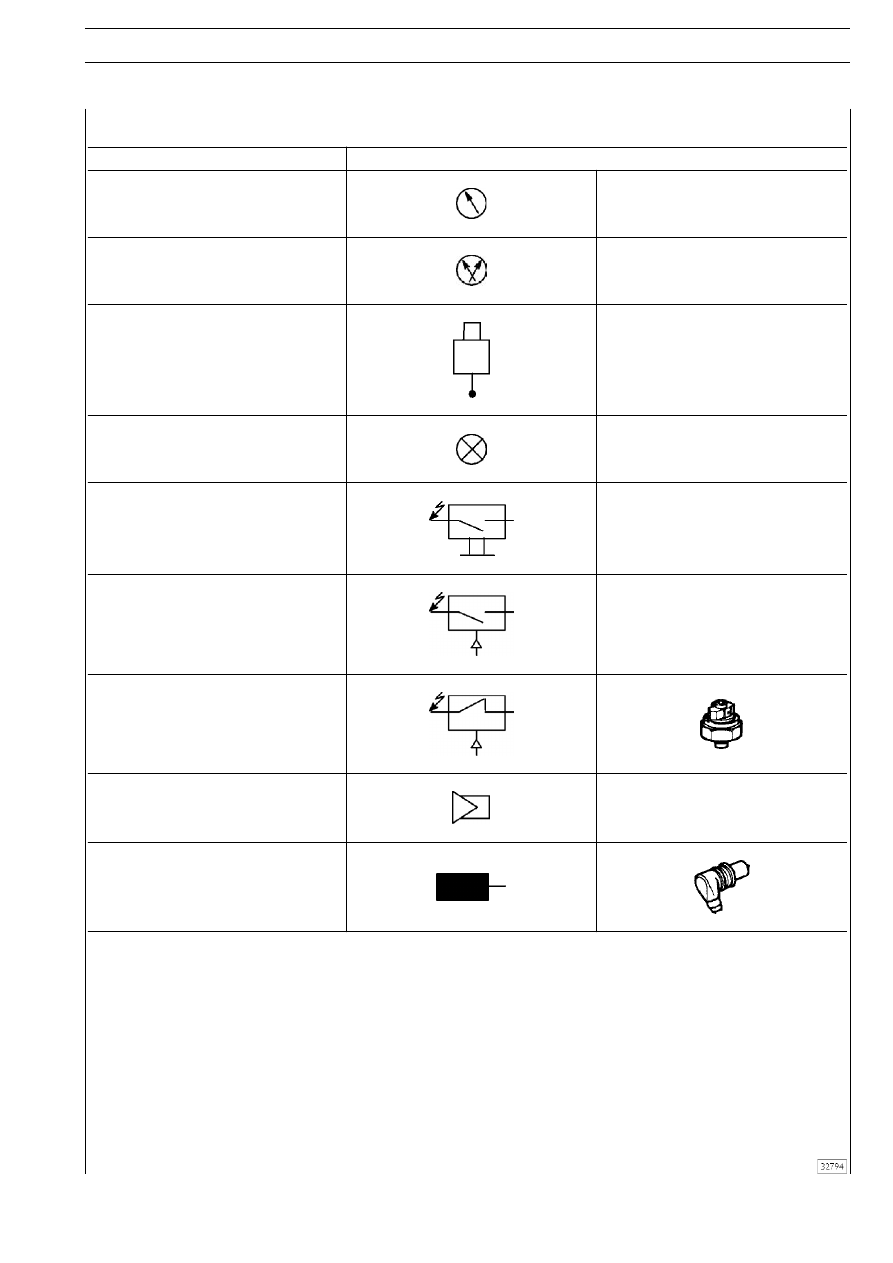

ОПИСАНИЕ

ОБОЗНАЧЕНИЕ

УКАЗАТЕЛЬ ДАВЛЕНИЯ

УКАЗАТЕЛЬ ДАВЛЕНИЯ

ДАТЧИК ДАВЛЕНИЯ

ЛАМПА

МЕХАНИЧЕСКИЙ ПЕРЕКЛЮЧАТЕЛЬ

ПНЕВМАТИЧЕСКИЙ ПЕРЕКЛЮЧАТЕЛЬ

ДАТЧИК НИЗКОГО ДАВЛЕНИЯ

ЗВУКОВАЯ СИГНАЛИЗАЦИЯ:

ДАТЧИК

18

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

S

TRALIS

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА ПРИНЦИПИАЛЬНЫХ СХЕМАХ

ПНЕВМАТИЧЕСКОЙ/ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ТОРМОЗА)

ОПИСАНИЕ

ОБОЗНАЧЕНИЕ

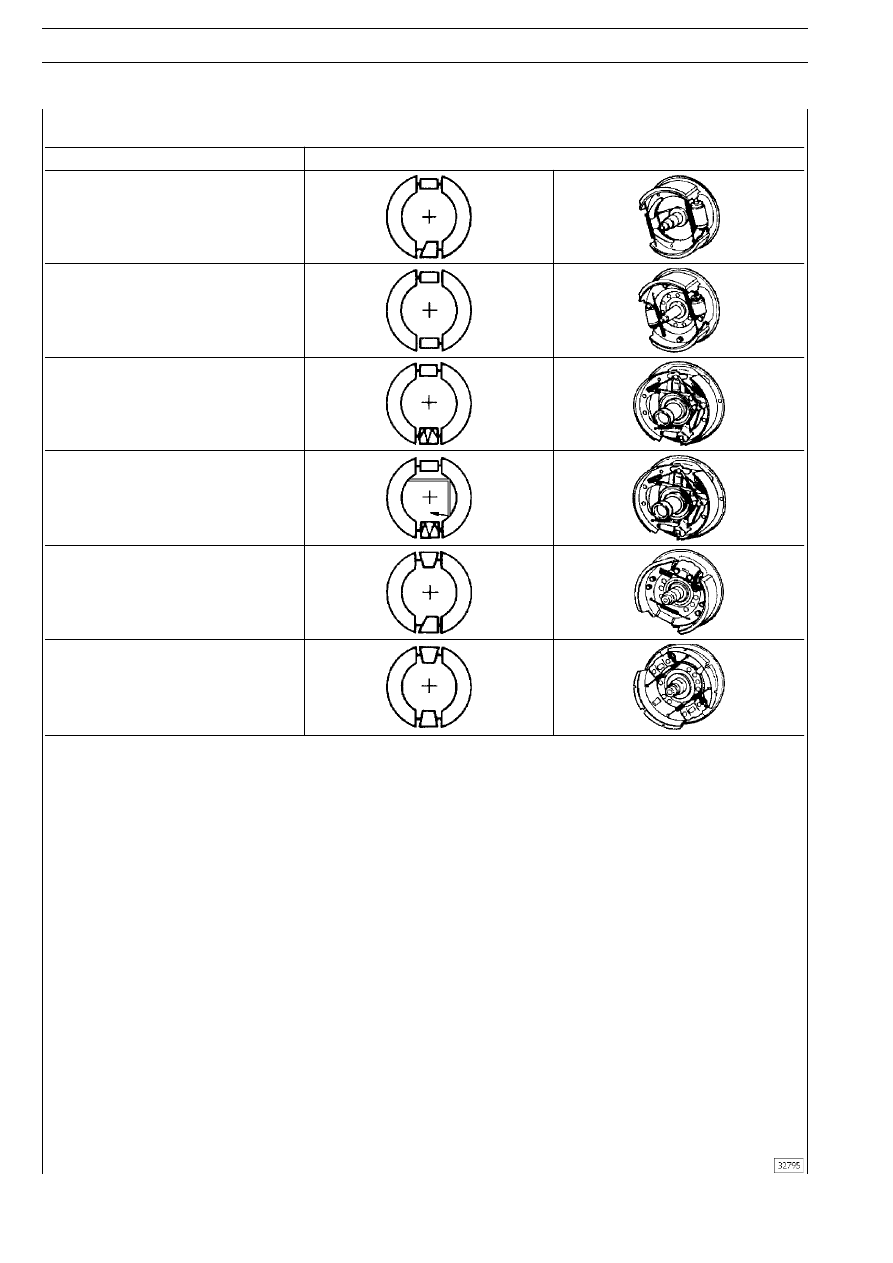

ТОРМОЗНОЙ МЕХАНИЗМ С ОДНИМ
РАБОЧИМ ЦИЛИНДРОМ

ТОРМОЗНОЙ МЕХАНИЗМ С ДВУМЯ
РАБОЧИМИ ЦИЛИНДРАМИ

ДУПЛЕКСНЫЙ ГИДРАВЛИЧЕСКИЙ
РАБОЧИЙ ТОРМОЗ

ДУПЛЕКСНЫЙ ТОРМОЗ С
ГИДРАВЛИЧЕСКИМ ПРИВОДОМ И С
СИСТЕМОЙ СТОЯНОЧНОГО ТОРМОЗА

ТОРМОЗ С ОДНИМ РАЗЖИМНЫМ
КУЛАКОМ

ТОРМОЗ С ДВУМЯ РАЗЖИМНЫМИ
КУЛАКАМИ

S

TRALIS

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

19

799512

ТРУБКИ И МУФТЫ

Общие сведения

В тормозных системах автомобилей, выпускаемых в настоя-
щее время, используются трубки двух типов:
❑ Гибкие однослойные или двухслойные полиамидные

шланги с диаметрами 6-8-10-12-16 мм, поставляемые
в комплекте запасных частей, длина различная с шагом
1 метр.

❑ Жесткие металлические трубки с диаметром 4,75-6,35-

8-10-12 мм. Трубки диаметром от 4,75 до 10 мм постав-
ляются прямыми, с обрезанными концами, длиной 4-5-
6 м, а с диаметром свыше 10 мм поставляются уже наре-
занными, изогнутыми, с формованными концами.

Формовка концов жестких трубок

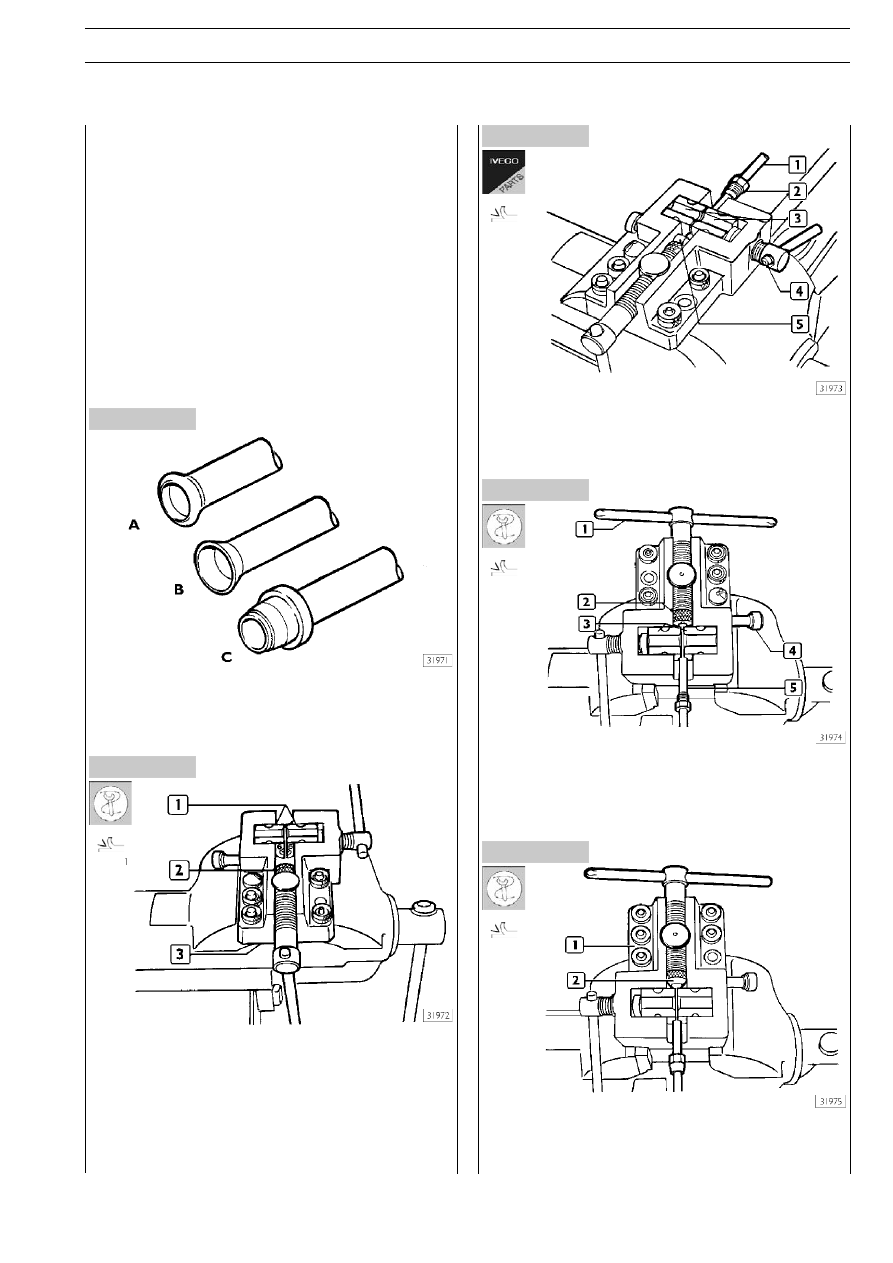

ТИПЫ ФОРМОВКИ КОНЦОВ ЖЕСТКИХ ТРУБОК

Формовка типа А

Установите блоки (1) в пресс 99386523 (3) так, чтобы про-
штампованные номера, указывающие диаметр обрабаты-
ваемой трубки, были направлены в сторону штампа (2). Вы-
бор штампа (2) зависит от диаметра обрабатываемой
трубки. Кроме того, на каждом штампе (2) выбит диаметр
трубки, для которой его можно использовать.

Рисунок 1

Рисунок 2

Удалите с трубки (1) заусенцы, наденьте на нее фитинг (2) и
установите трубку между блоками (3), уперев в палец (5).
Зафиксируйте трубку (1) болтом (4).

Рисунок 3

Рисунок 4

Рисунок 5

Переместите палец (4) в нейтральное положение. Затяги-
вайте болт (1) пока штамп (2) не упрется в блоки (3), сфор-
мовав при этом конец трубки (5).

Формовка типа В

Установите штамп (2) в пресс 99386523 (1).
Формовку выполняйте также, как и описано выше для фор-
мовки типа А.

20

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

S

TRALIS

Рисунок 6

Рисунок 7

Рисунок 8

Рисунок 9

Рисунок 10

Рисунок 11

Формовка типа С

Наденьте на трубку гайку (2) и кольцо (3).

Установите деталь (2) и затяните, чтобы бобышка (3, рис.6)
зафиксировалась на трубке (1).

Сгибание жестких трубок

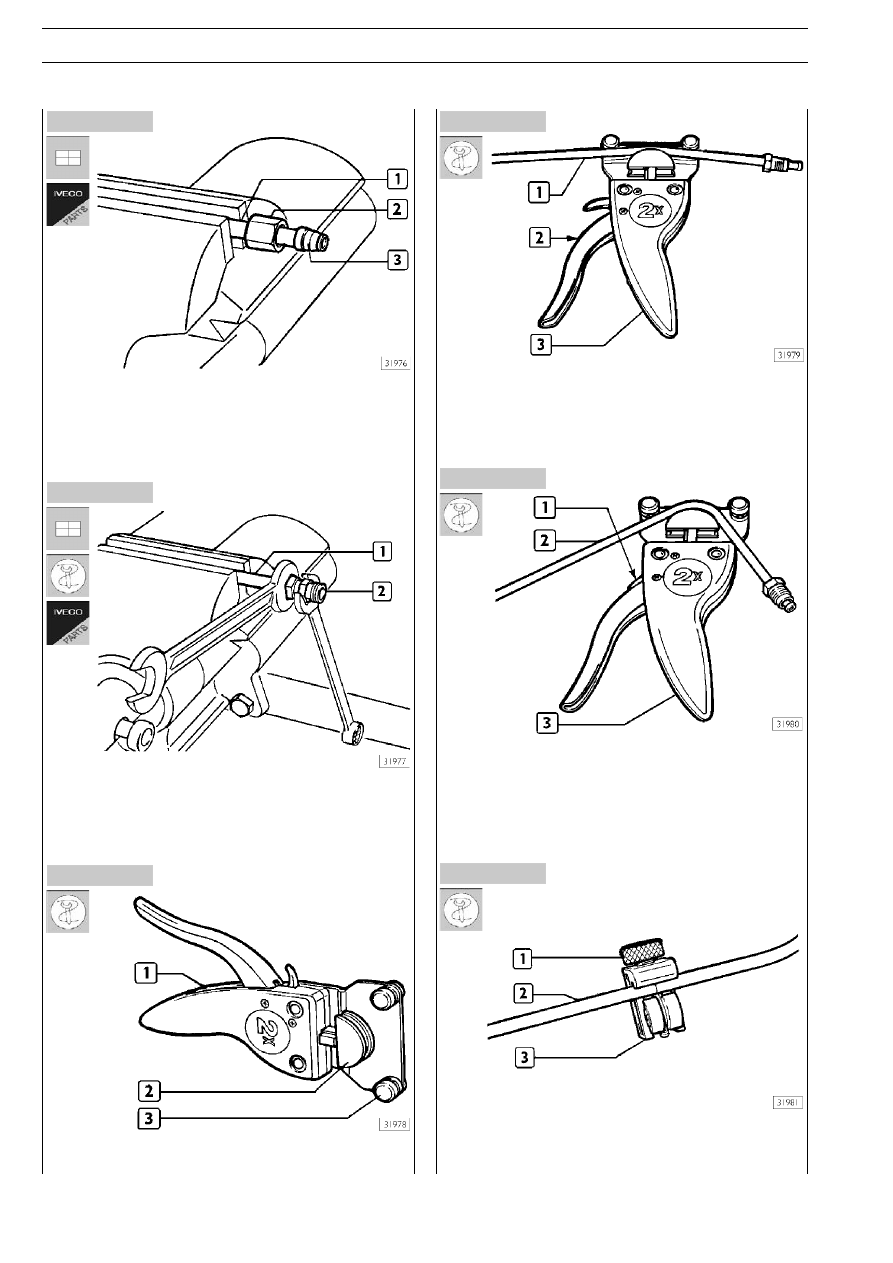

Соберите приспособление 99386523 (1), выбрав детали
(2) и (3) в соответствии с диаметром сгибаемой трубки.

Вставьте трубку (1) в приспособление (3) и согните ее, на-
жав рычаг (2).

Чтобы извлечь трубку (2) из приспособления (3), нажмите
на рычаг (1).

Отрезание жестких трубок

Вставьте трубку (2) в приспособление (3) 99386523 и за-
тяните болт (1). Удерживая трубку (2), вращайте приспо-
собление (3) до полного отрезания трубки.
