ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

9

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА ПРИНЦИПИАЛЬНЫХ СХЕМАХ

ПНЕВМАТИЧЕСКОЙ/ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (КЛАПАНЫ)

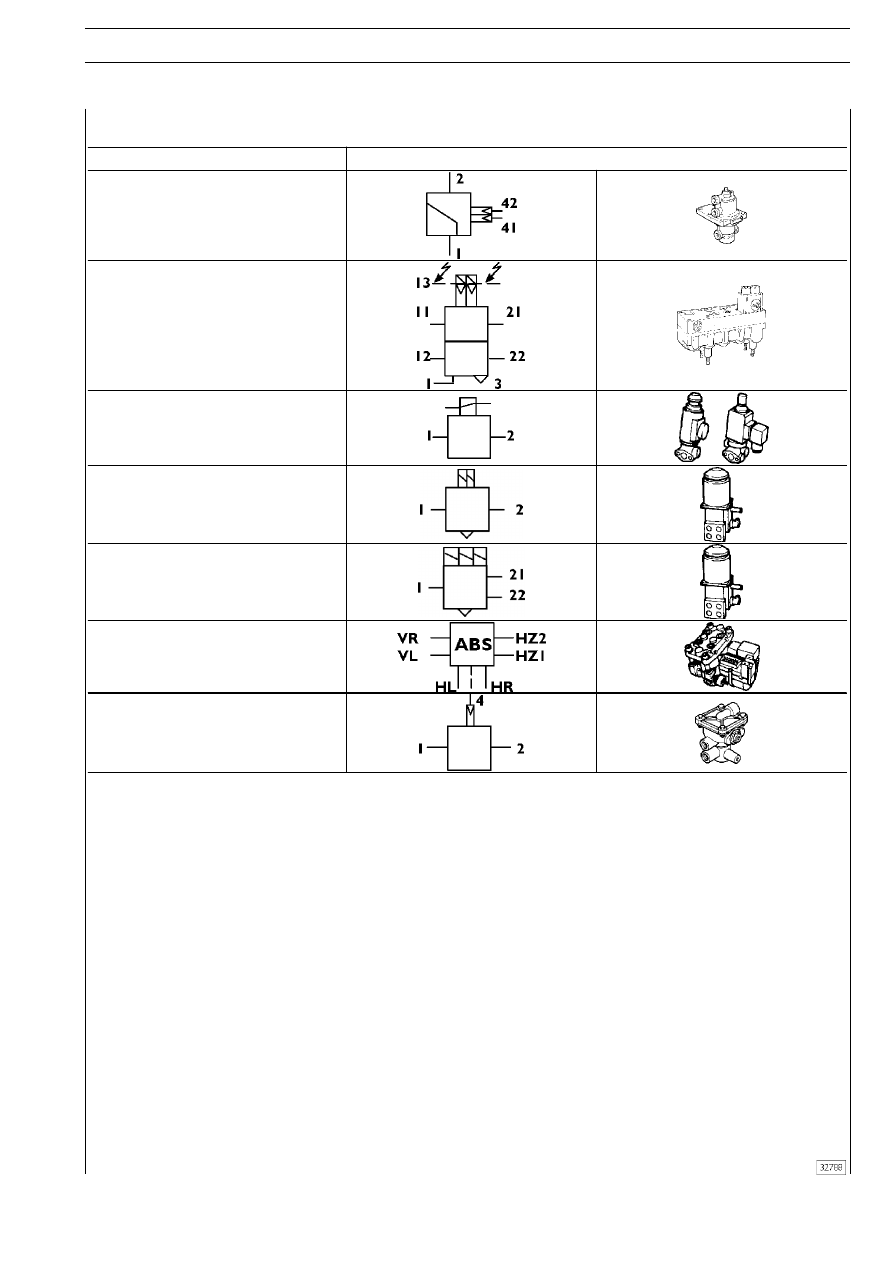

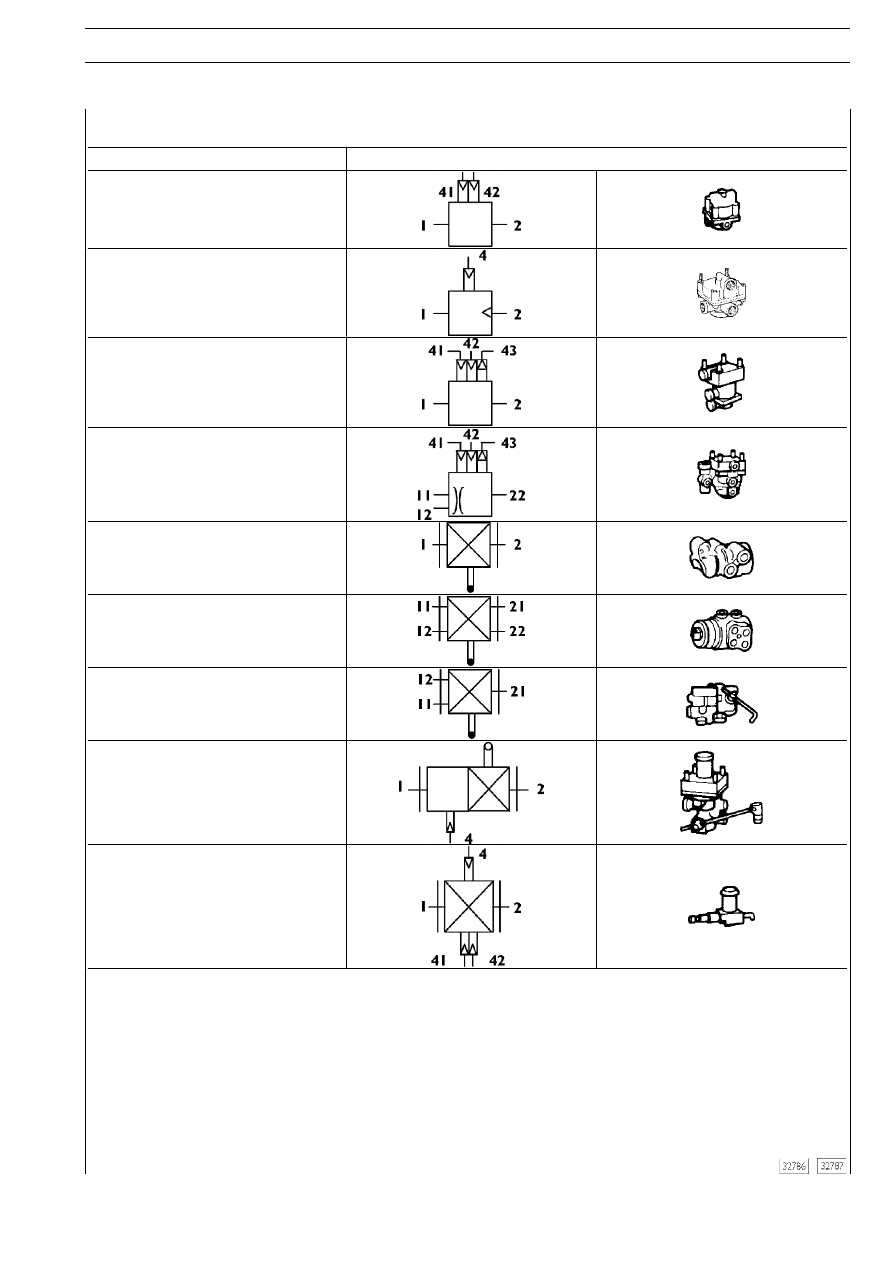

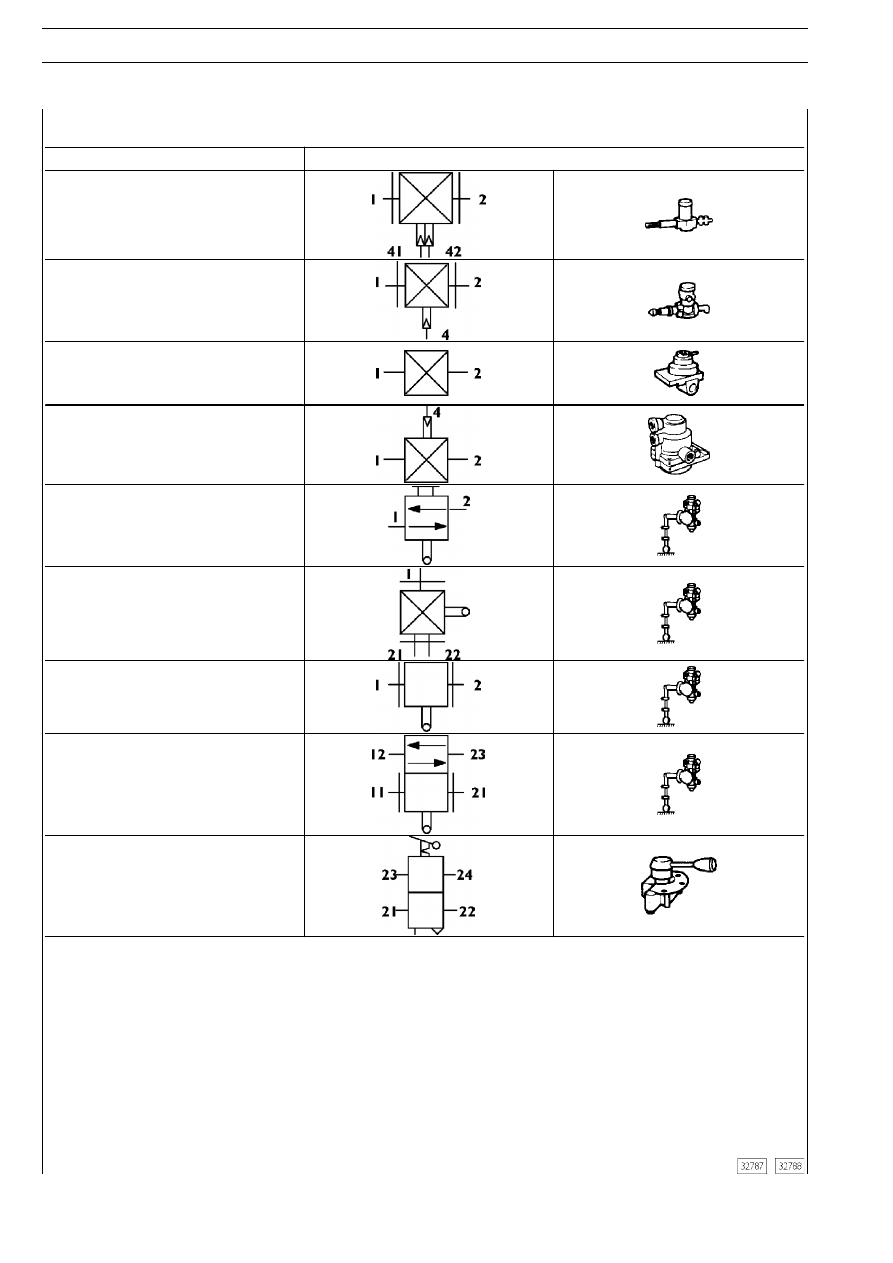

ОПИСАНИЕ

ОБОЗНАЧЕНИЕ

ВСПОМОГАТЕЛЬНЫЙ
УПРАВЛЯЮЩИЙ КЛАПАН

ВСПОМОГАТЕЛЬНЫЙ КЛАПАН
УПРАВЛЕНИЯ ОДНОЙ ЛИНИЕЙ

ТРОЙНОЙ КЛАПАН УПРАВЛЕНИЯ
ТОРМОЗОМ ПРИЦЕПА

ТРОЙНОЙ КЛАПАН УПРАВЛЕНИЯ
ТОРМОЗОМ ПРИЦЕПА СО
ВСТРОЕННЫМ
СЕРВОПЕРЕКЛЮЧАТЕЛЕМ

ЗАДАЮЩИЙ КЛАПАН ДАВЛЕНИЯ

СДВОЕННЫЙ ЗАДАЮЩИЙ КЛАПАН
ДАВЛЕНИЯ

ЗАДАЮЩИЙ КЛАПАН ДАВЛЕНИЯ С
ПЕРЕПУСКНЫМ КОНТУРОМ

ЗАДАЮЩИЙ КЛАПАН ДАВЛЕНИЯ СО
ВСТРОЕННЫМ РЕЛЕ

ЗАДАЮЩИЙ КЛАПАН ДАВЛЕНИЯ СО
ВСТРОЕННЫМ РЕЛЕ С
ПНЕВМАТИЧЕСКИМ УПРАВЛЕНИЕМ

10

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

S

TRALIS

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА ПРИНЦИПИАЛЬНЫХ СХЕМАХ

ПНЕВМАТИЧЕСКОЙ/ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (КЛАПАНЫ)

ОПИСАНИЕ

ОБОЗНАЧЕНИЕ

ЗАДАЮЩИЙ КЛАПАН ДАВЛЕНИЯ С
ПНЕВМАТИЧЕСКИМ УПРАВЛЕНИЕМ

ЗАДАЮЩИЙ КЛАПАН ДАВЛЕНИЯ С
ПНЕВМАТИЧЕСКИМ УПРАВЛЕНИЕМ

ПРОПОРЦИОНАЛЬНЫЙ
РЕДУКЦИОННЫЙ КЛАПАН

ВЕДОМЫЙ ПРОПОРЦИОНАЛЬНЫЙ
РЕДУКЦИОННЫЙ КЛАПАН

КЛАПАН ОГРАНИЧЕНИЯ ХОДА

ВЫРАВНИВАЮЩИЙ КЛАПАН

ВЫРАВНИВАЮЩИЙ КЛАПАН

ВЫРАВНИВАЮЩИЙ КЛАПАН СО
ВСТРОЕННЫМ ОГРАНИЧИТЕЛЕМ
ХОДА

КЛАПАН ПОДЪЕМА ПОДВЕСКИ С
РУЧНЫМ УПРАВЛЕНИЕМ

S

TRALIS

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

11

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА ПРИНЦИПИАЛЬНЫХ СХЕМАХ

ПНЕВМАТИЧЕСКОЙ/ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (КЛАПАНЫ)

ОПИСАНИЕ

ОБОЗНАЧЕНИЕ

ПРОПОРЦИОНАЛЬНЫЙ КЛАПАН
УПРАВЛЕНИЯ

РУЧНОЙ КЛАПАН УПРАВЛЕНИЯ
ПОДВЕСКОЙ С ЭЛЕКТРИЧЕСКИМ
ДАТЧИКОМ

ЭЛЕКТРОПНЕВМАТИЧЕСКИЙ КЛАПАН

ЭЛЕКТРОПНЕВМАТИЧЕСКИЙ КЛАПАН

ЭЛЕКТРОПНЕВМАТИЧЕСКИЙ КЛАПАН

ГИДРАВЛИЧЕСКИЙ МОДУЛЯТОР ДЛЯ
АНТИБЛОКИРОВОЧНОЙ СИСТЕМЫ

КЛАПАН УСИЛИТЕЛЯ

12

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

S

TRALIS

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА ПРИНЦИПИАЛЬНЫХ СХЕМАХ

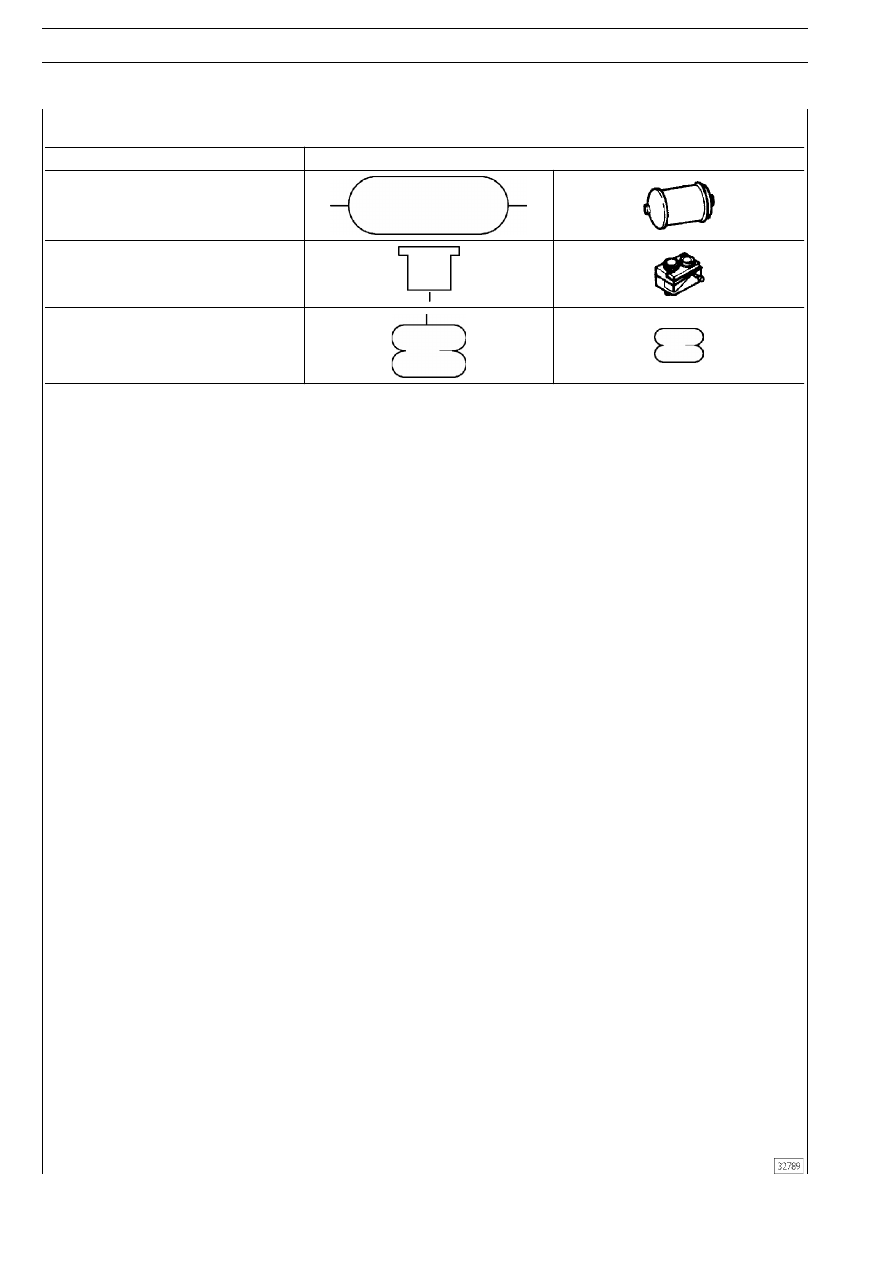

ПНЕВМАТИЧЕСКОЙ/ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (РЕСИВЕРЫ И АККУМУЛЯТОРЫ)

ОПИСАНИЕ

ОБОЗНАЧЕНИЕ

РЕСИВЕР ПНЕВМОСИСТЕМЫ

БАЧОК С ТОРМОЗНОЙ ЖИДКОСТЬЮ

ПНЕВМАТИЧЕСКАЯ РЕССОРА
