S

TRALIS

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

5

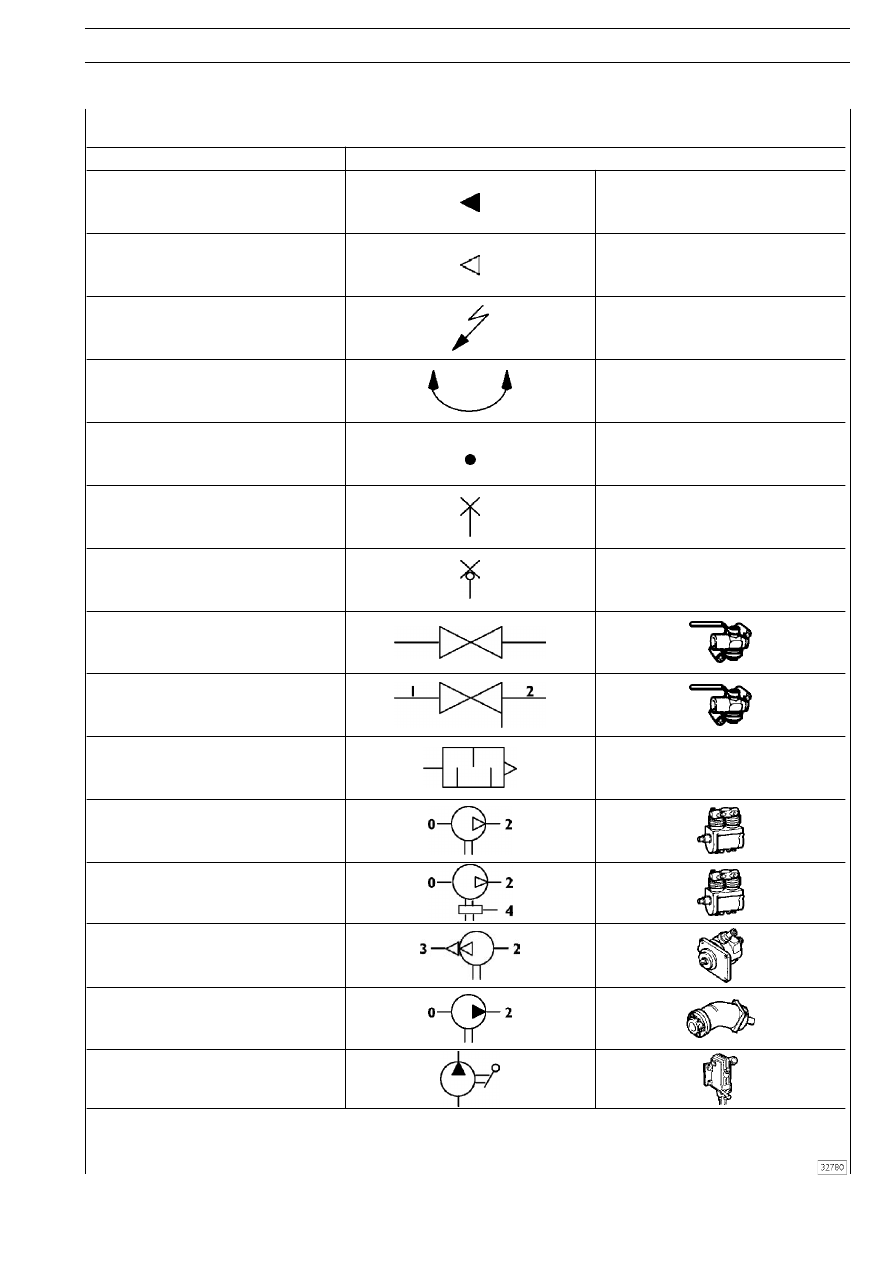

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА ПРИНЦИПИАЛЬНЫХ СХЕМАХ

ПНЕВМАТИЧЕСКОЙ/ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (РЕСИВЕРЫ И АККУМУЛЯТОРЫ)

ОПИСАНИЕ

ОБОЗНАЧЕНИЕ

ПОТОК ЖИДКОСТИ

ПОТОК ВОЗДУХА

ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ

НАПРАВЛЕНИЕ ПОВОРОТА

ПЕРЕСЕЧЕНИЕ СОЕДИНЕННЫХ
ЛИНИЙ

ТОЧКА ПРОВЕРКИ ДАВЛЕНИЯ

БЫСТРОСЪЕМНАЯ МУФТА

ВЕНТИЛЬ

ВЕНТИЛЬ С ОТВОДОМ

ГЛУШИТЕЛЬ

КОМПРЕССОР

ЭНЕРГОСБЕРЕГАЮЩИЙ
КОМПРЕССОР

ВАКУУМНЫЙ НАСОС

ГИДРАВЛИЧЕСКИЙ НАСОС

ГИДРАВЛИЧЕСКИЙ РУЧНОЙ НАСОС

6

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

S

TRALIS

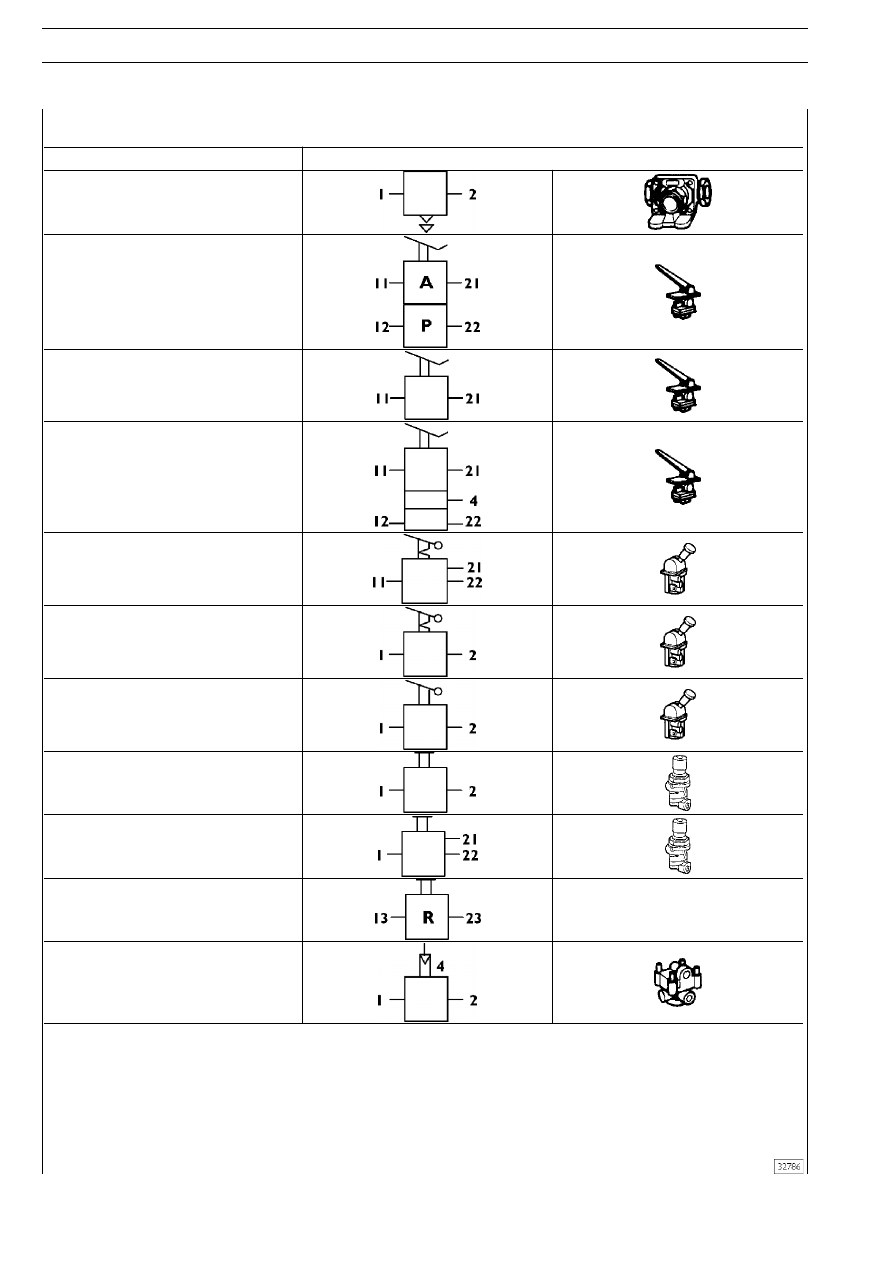

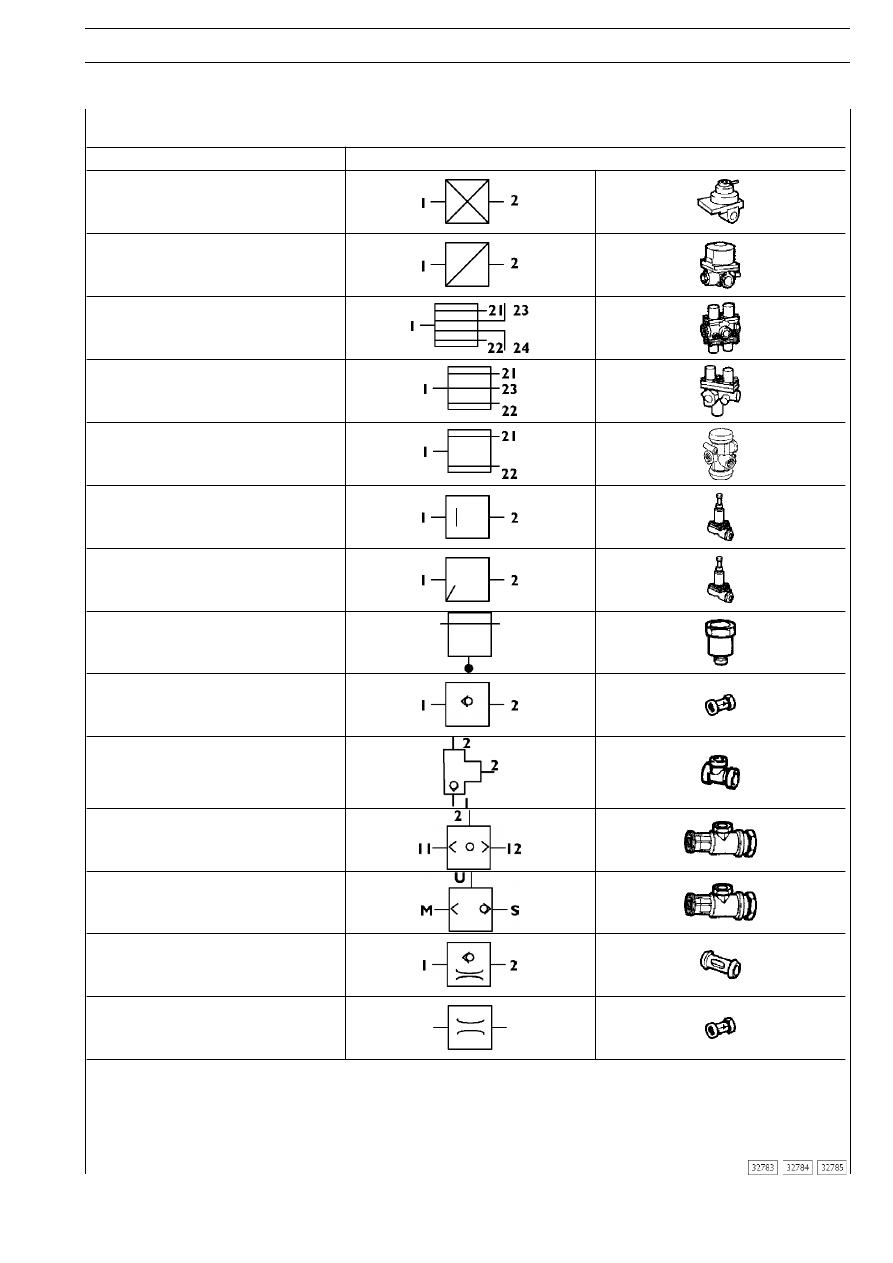

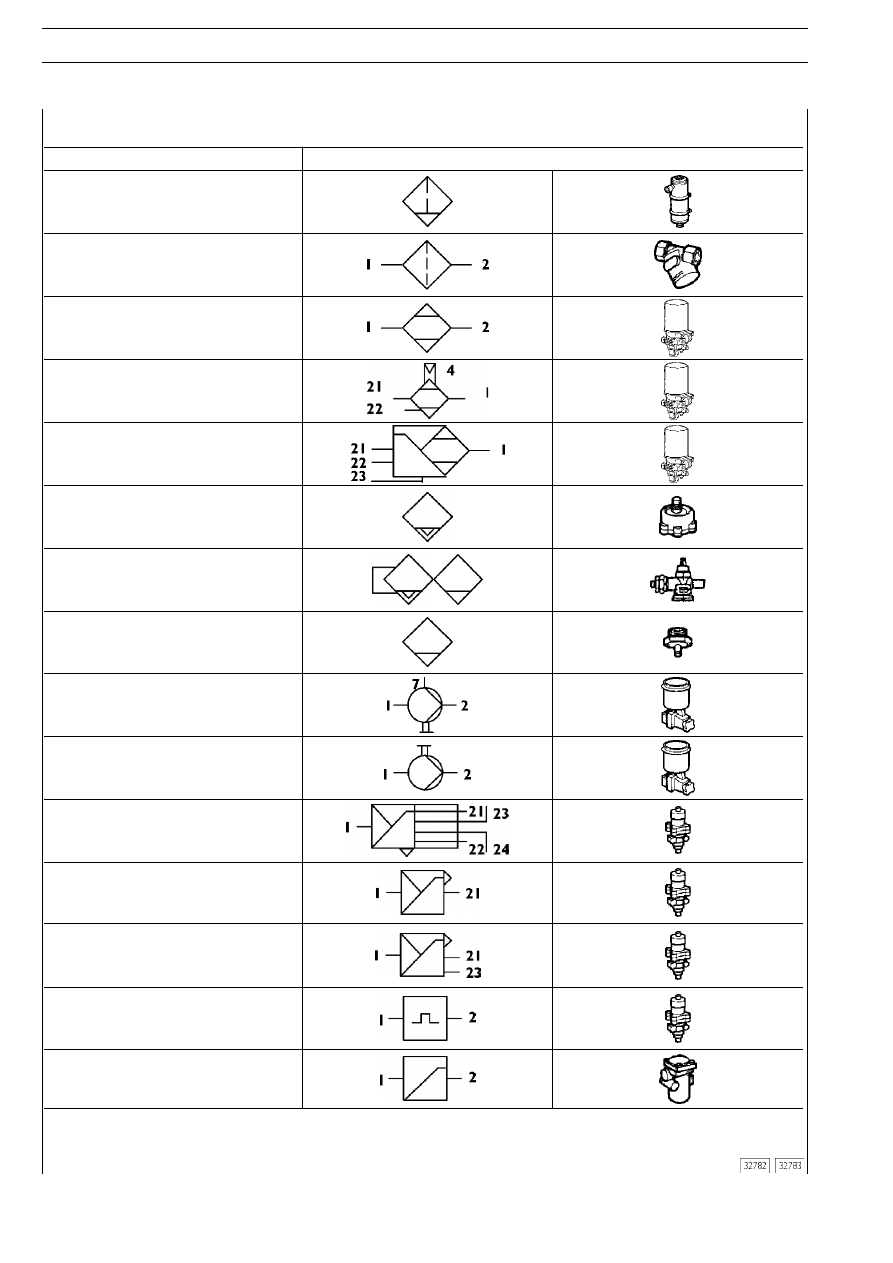

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА ПРИНЦИПИАЛЬНЫХ СХЕМАХ

ПНЕВМАТИЧЕСКОЙ/ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (КЛАПАНЫ)

ОПИСАНИЕ

ОБОЗНАЧЕНИЕ

ОТСТОЙНИК

ФИЛЬТР

ОСУШИТЕЛЬ

ОСУШИТЕЛЬ

ОСУШИТЕЛЬ СО ВСТРОЕННЫМ
РЕГУЛЯТОРОМ

АВТОМАТИЧЕСКИЙ КЛАПАН СЛИВА
КОНДЕНСАТА

УПРАВЛЯЕМЫЙ КЛАПАН СЛИВА
КОНДЕНСАТА

РУЧНОЙ КЛАПАН СЛИВА
КОНДЕНСАТА

УПРАВЛЯЕМЫЙ
АНТИОБЛЕДЕНИТЕЛЬНЫЙ БЛОК

АВТОМАТИЧЕСКИЙ
АНТИОБЛЕДЕНИТЕЛЬНЫЙ БЛОК

РЕГУЛЯТОР ДАВЛЕНИЯ С
НЕЗАВИСИМЫМ КОНТУРОМ

КОНТРОЛЛЕР ДАВЛЕНИЯ

КОНТРОЛЛЕР ДАВЛЕНИЯ

КОНТРОЛЛЕР ДАВЛЕНИЯ (РЕГУЛЯТОР)

ОГРАНИЧИТЕЛЬНЫЙ КЛАПАН

S

TRALIS

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

7

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА ПРИНЦИПИАЛЬНЫХ СХЕМАХ

ПНЕВМАТИЧЕСКОЙ/ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (КЛАПАНЫ)

ОПИСАНИЕ

ОБОЗНАЧЕНИЕ

ПРОПОРЦИОНАЛЬНЫЙ
РЕДУКЦИОННЫЙ КЛАПАН

СОГЛАСУЮЩИЙ КЛАПАН

ЧЕТЫРЕХВХОДОВЫЙ
ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН

ТРЕХВХОДОВЫЙ
ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН

ДВУХВХОДОВЫЙ
ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН

ОБРАТНЫЙ ВПУСКНОЙ ВОЗДУШНЫЙ
КЛАПАН

ВПУСКНОЙ ВОЗДУШНЫЙ КЛАПАН С
ОГРАНИЧЕННЫМ ВОЗВРАТОМ

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН

КОНТРОЛЬНЫЙ КЛАПАН

КОНТРОЛЬНЫЙ КЛАПАН

СДВОЕННЫЙ КЛАПАН ОТСЕЧКИ

ДИФФЕРЕНЦИАЛЬНЫЙ СДВОЕННЫЙ
КЛАПАН ОТСЕЧКИ

ДРОССЕЛЬНЫЙ КЛАПАН С БЫСТРЫМ
ВОЗВРАТОМ

ДРОССЕЛЬНЫЙ КЛАПАН

8

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

S

TRALIS

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА ПРИНЦИПИАЛЬНЫХ СХЕМАХ

ПНЕВМАТИЧЕСКОЙ/ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (КЛАПАНЫ)

ОПИСАНИЕ

ОБОЗНАЧЕНИЕ

КЛАПАН СБРОСА ДАВЛЕНИЯ

КЛАПАН УПРАВЛЕНИЯ ТОРМОЗОМ

КЛАПАН УПРАВЛЕНИЯ ТОРМОЗОМ

КЛАПАН УПРАВЛЕНИЯ ТОРМОЗОМ

КЛАПАН УПРАВЛЕНИЯ СТОЯНОЧНЫМ
ТОРМОЗОМ

КЛАПАН УПРАВЛЕНИЯ СТОЯНОЧНЫМ
ТОРМОЗОМ

ТОРМОЗНОЙ КЛАПАН

УПРАВЛЯЮЩИЙ КЛАПАН

УПРАВЛЯЮЩИЙ КЛАПАН

КЛАПАН УПРАВЛЕНИЯ ТОРМОЗОМ-
ЗАМЕДЛИТЕЛЕМ

ВСПОМОГАТЕЛЬНЫЙ
УПРАВЛЯЮЩИЙ КЛАПАН
