Установка

Установка гидроусилителя выполняется в обратной
последовательности.

Смажьте маслом болты крепления гидроусилителя
к кронштейну.

Затяните крепежные болты с соответствующим моD
ментом затяжки.

Удалите воздух из контура так, как это описано на стр. 23
данного раздела.

В случае замены гидроусилителя после его установD
ки на автомобиль необходимо отрегулировать автоD
матический ограничитель рабочего хода гидроусилиD
теля, как это описано в соответствующей главе.

СнятиеEустановка рулевой сошки

В случае замены гидроусилителя, перед установD
кой на автомобиль нового гидроусилителя необхоD
димо выполнить следующие операции.

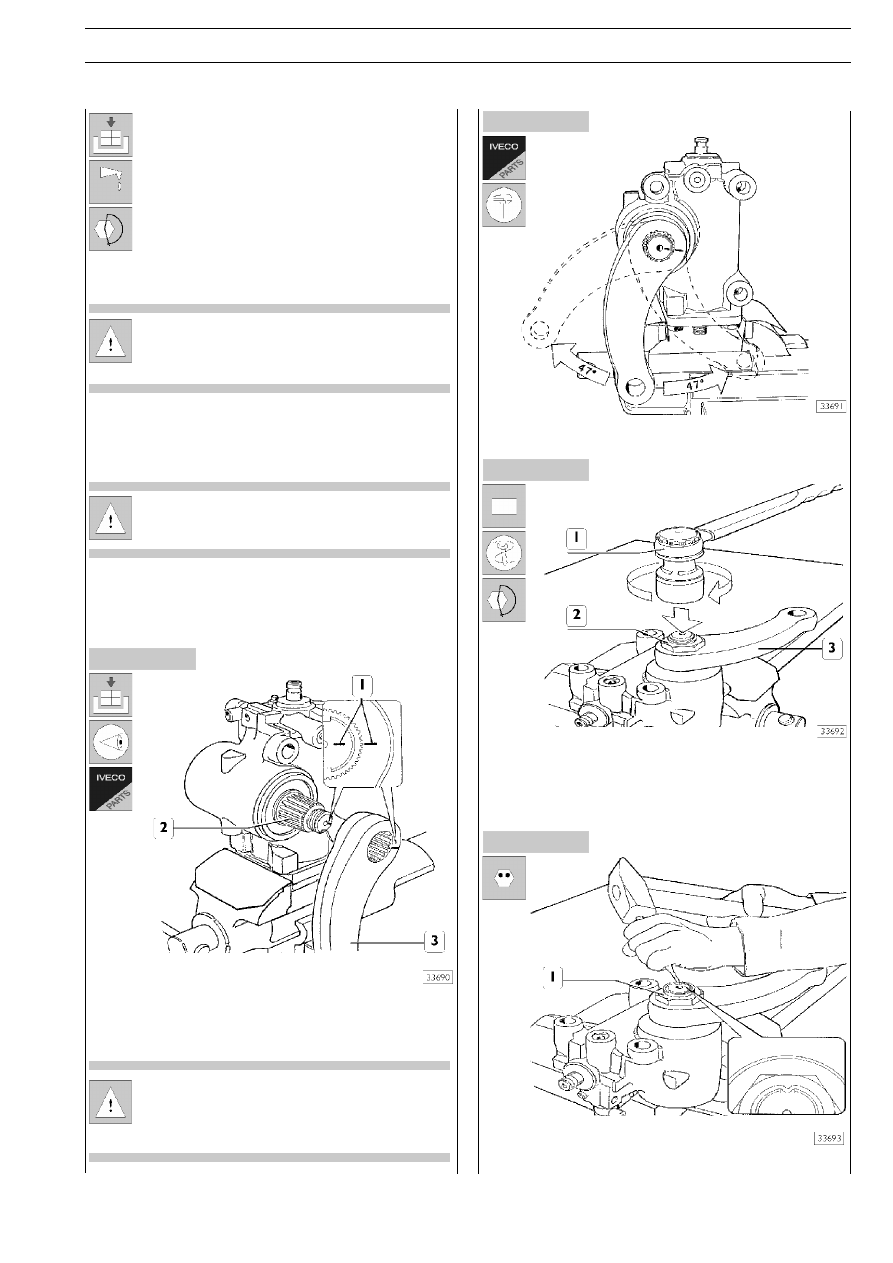

Зажмите гидроусилитель в тисках;
установите рулевую сошку (3) на шлицы так, чтобы совпали
метки (1) на валу (2) и на сошке (3).

Во избежание повторного регулирования автомаD
тического ограничителя рабочего хода гидроусиD
лителя, не следует проворачивать вал гидроусилиD
теля с усилием, превышающим 25 Н·м.

Угловой ход сошки должен составлять 47° в обоих направD
лениях.

Надежно заблокируйте сошку (3), чтобы не допустить проD
ворачивания вала гидроусилителя. Динамометрическим
ключом (1) затяните стопорную гайку (2) сошки с крутящим
моментом 575 Н·м.

Керном законтрите гайку, замяв в одном месте фланец (1).

24

РУЛЕВОЕ УПРАВЛЕНИЕ

S

TRALIS

50140 РУЛЕВАЯ КОЛОНКА

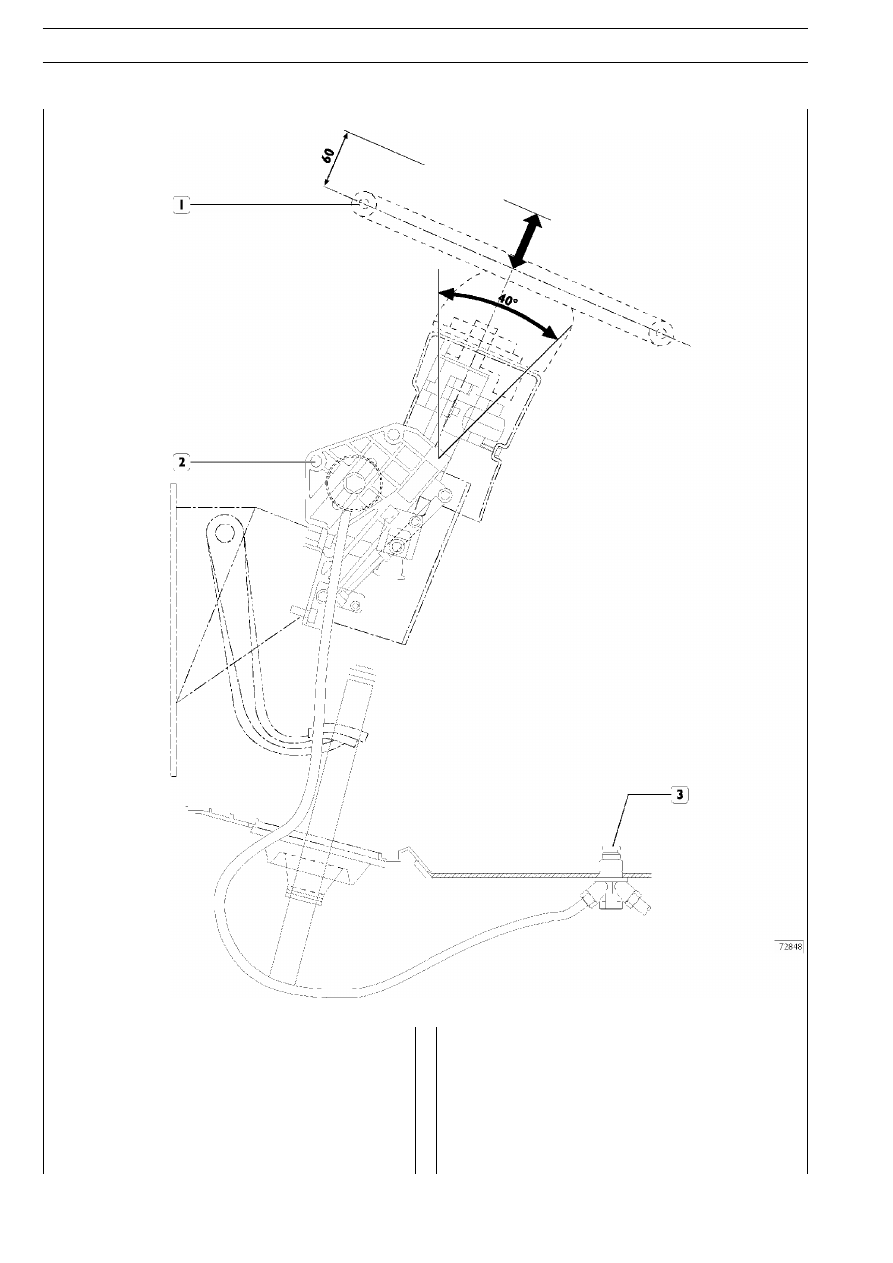

Для регулировки рулевого колеса по высоте и углу наклона
на рулевой колонке установлен пневматический привод. ПоD
ложение рулевого колеса регулируется после нажатия на соD
ответствующую педаль, расположенную на полу кабины:
❑ нажмите на педаль (3) на полу кабины: К пневмопривоD

ду (2) регулировки рулевой колонки направляется возD
дух из контура вспомогательных устройств, колонка
разблокируется;

❑ взявшись за рулевое колесо (1), установите его в наиD

более удобное положение (регулировка по высоте соD
ставляет 60 мм, регулировка по углу наклона составляD
ет 40° от вертикальной оси);

❑ отпустите педаль на полу кабины.

S

TRALIS

РУЛЕВОЕ УПРАВЛЕНИЕ

25

Рисунок 23

Рисунок 24

Рисунок 25

Рисунок 26

Рисунок 27

501410

СНЯТИЕEУСТАНОВКА РУЛЕВОЙ
КОЛОНКИ В СБОРЕ

Снятие

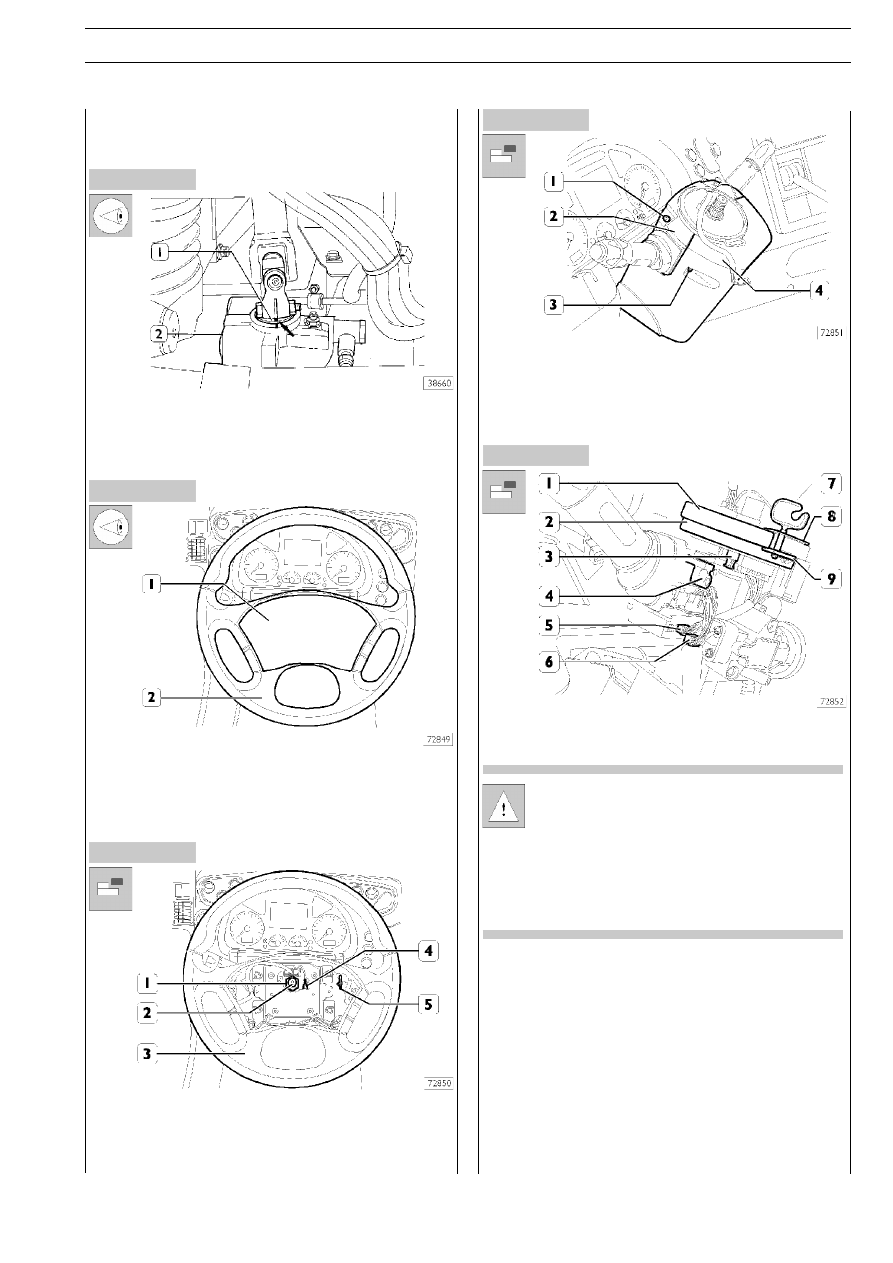

Поднимите переднюю решетку кабины. Установите колеса
прямо и убедитесь, что рулевой механизм находится в полоD
жении «колеса прямо», т. е. чтобы метка

⇐ на рулевом валу

(1) совпала с меткой

⇒ на картере рулевого механизма (2).

Заблокируйте рулевое управление, вынув ключ из
замка зажигания.
Снимите крышку (1) с рулевого колеса (2).

Отсоедините электрический разъем (4) массового провода.
Отверните гайку (1) и отметьте взаимное положение рулеD
вого колеса (3) относительно вала (2), после чего снимите
рулевое колесо (3).

Выверните болты (1 и 3) и снимите половины защитного коD
жуха (2,4)

Отделите от кронштейна рулевой колонки (4) элекD
трический блок (2), строго придерживаясь привеD
денных ниже указаний. Данная работа должна выD
полняться очень аккуратно, чтобы в дальнейшем во
время установки не повредить обмотку в корпусе,
что может привести к выходу из строя блока или
некорректному считыванию углового положения
рулевого колеса.

Разъедините электрические разъемы (5) и (6). Извлеките
ключ (5, рис. 25) из гнезда рулевого колеса (3, рис. 25).
Заблокируйте крышку (1) блока относительно его корпуса
(2), вставив ключ (7) в проушины (8 и 9). Данная операция
выполняется для того, чтобы предотвратить проворачивание
крышки (1) относительно корпуса блока (2) до тех пор,
пока блок не будет вновь установлен на место. Если специD
альный ключ (7) отсутствует, воспользуйтесь болтом подхоD
дящей длины и гайкой. Подцепите блок, аккуратно приподD
нимите его так, чтобы удерживающие штифты вышли из своD
их посадочных мест в кронштейне.

26

РУЛЕВОЕ УПРАВЛЕНИЕ

S

TRALIS

Рисунок 28

Рисунок 29

Рисунок 30

Рисунок 31

Рисунок 32

Рисунок 33

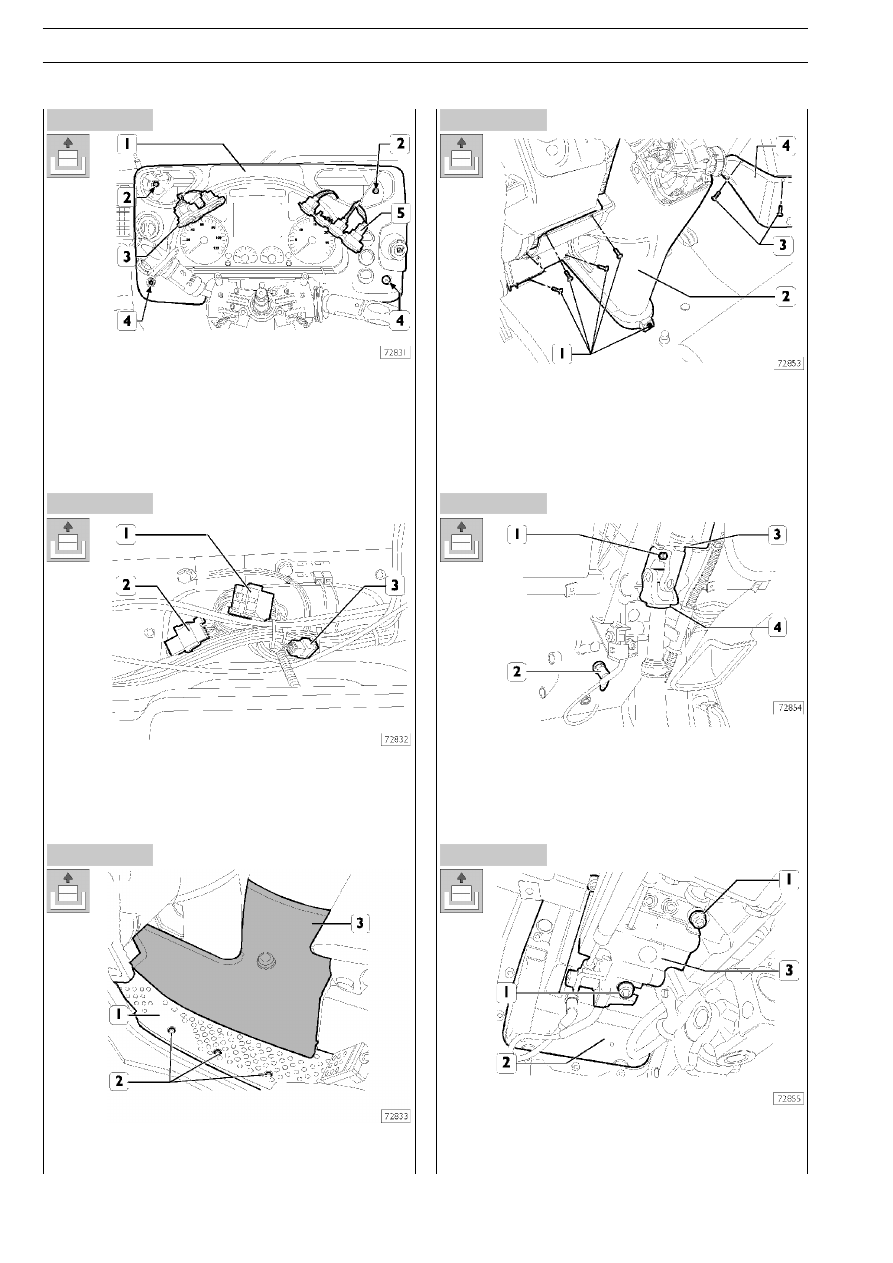

Снимите с приборной панели (1) блок кнопок (3 и 5) и изD
влеките заглушки винтов (4).
Отверните винты (2 и 4), снимите приборную панель (1) и отD
ложите ее в сторону в предназначенное для хранения место.

Отсоедините электрические разъемы (1) стеклоочистителя,
(2) подрулевого переключателя, (3) иммобилайзера.

Выверните болты (2), снимите накладку порога (1) и приD
поднимите коврик (3).

Выверните болты (1 и 3) и снимите защитные кожухи (2 и 4).

Отметьте на кронштейне (3) и на рулевом карданном шарD
нире (4) монтажное положение вала (2, рис. 25). ВыверниD
те болт (1) и снимите рулевой карданный шарнир (4) с
верхнего вала. Отсоедините трубку (2).

Выверните 3 болта (1) и отсоедините кронштейн рулевой
колонки (3) от корпуса блока педалей (2).
