ПЕРЕДНИЙ МОСТ 5876/4 (F 8021) 5876/5 (F 8021) ДОПОЛНИТЕЛЬНЫЙ СРЕДНИЙ УПРАВЛЯЕМЫЙ МОСТ 5876/2 (F 8021)

25

Редакция — апрель 2002 г.

Рисунок 17

Рисунок 18

Рисунок 19

Рисунок 20

Индикатором измерьте торцевое биение фонического коE
леса. Оно не должно превышать 0,2 мм.

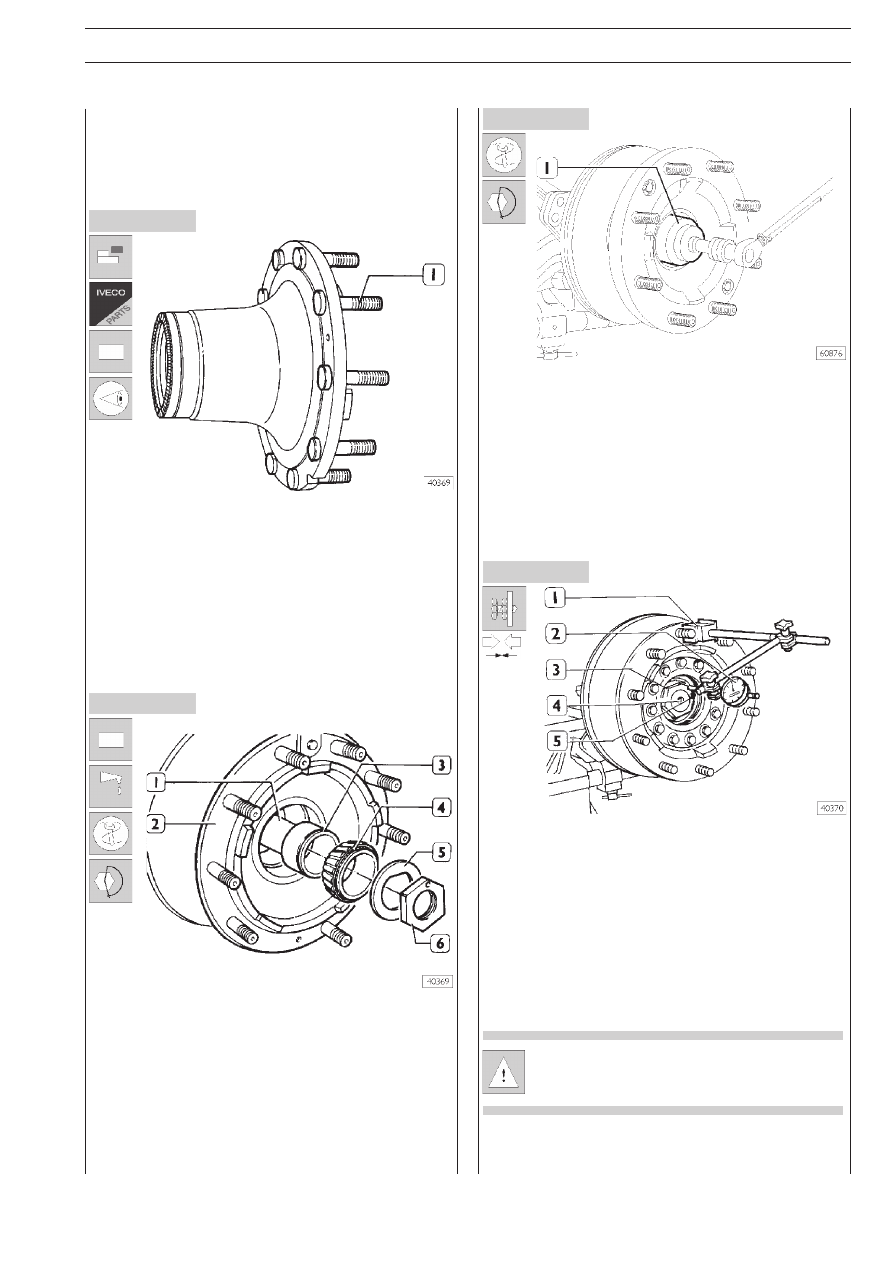

Замена шпилек ступицы колеса

Подходящим инструментом выпрессуйте шпильки (1) из корE
пуса ступицы (2). Проверьте, чтобы на контактной поверхE
ности головок шпилек и корпуса ступицы не было задиров и
заусенцев.
Аккуратно запрессуйте шпильки в ступицу, приложив к их
головкам усилие не более 2500 кг. По завершении ремонE
та убедитесь, что отклонение от перпендикуляра к поверхE
ности ступицы не превышает 0,3 мм.

Установка ступицы колеса

Наверните на шкворень поворотного кулака направляюE
щую 99370715 (1), нанесите на ее наружную поверхность
масло для ступицы колеса.
Аккуратно наденьте на шкворень поворотного кулака стуE
пицу (2), так чтобы не повредить сальник (3, Рис. 15).
Установите распорную втулку (3) и внутреннее кольцо (4)
конического роликового подшипника.
Снимите направляющую 99370715 (1).
Установите шайбу (5) и заверните гайку (6) крепления стуE
пицы.

Ключом 99388001 (1) затяните гайку (6, Рис. 18) с предпиE
санным крутящим моментом.

Проверка осевого люфта подшипников ступицы
колеса

Несколько раз ударьте по ступице молотком в осевом наE
правлении, проворачивая ее в обоих направлениях чтобы
освободить ролики подшипников. Установите на ступице инE
дикатор (2) с магнитной подставкой (1).
Установите щуп индикатора (2) перпендикулярно торцу
шкворня поворотного кулака (4).
«Утопите» щуп индикатора на 1,5 – 2 мм и обнулите индикаE
тор. Рычагом сместите ступицу вдоль оси и измерьте осевой
люфт, который должен составлять не более 0,16 мм.

После проверки осевого люфта заверните стопорный болт
(5) гайки (3) крепления ступицы с указанным крутящим моE
ментом.

Если осевой люфт превышает указанную выше веE
личину, замените подшипники и произведите проE
верку повторно.

26

ПЕРЕДНИЙ МОСТ 5876/4 (F 8021) 5876/5 (F 8021) ДОПОЛНИТЕЛЬНЫЙ СРЕДНИЙ УПРАВЛЯЕМЫЙ МОСТ 5876/2 (F 8021)

S

TRALIS

Редакция — апрель 2002 г.

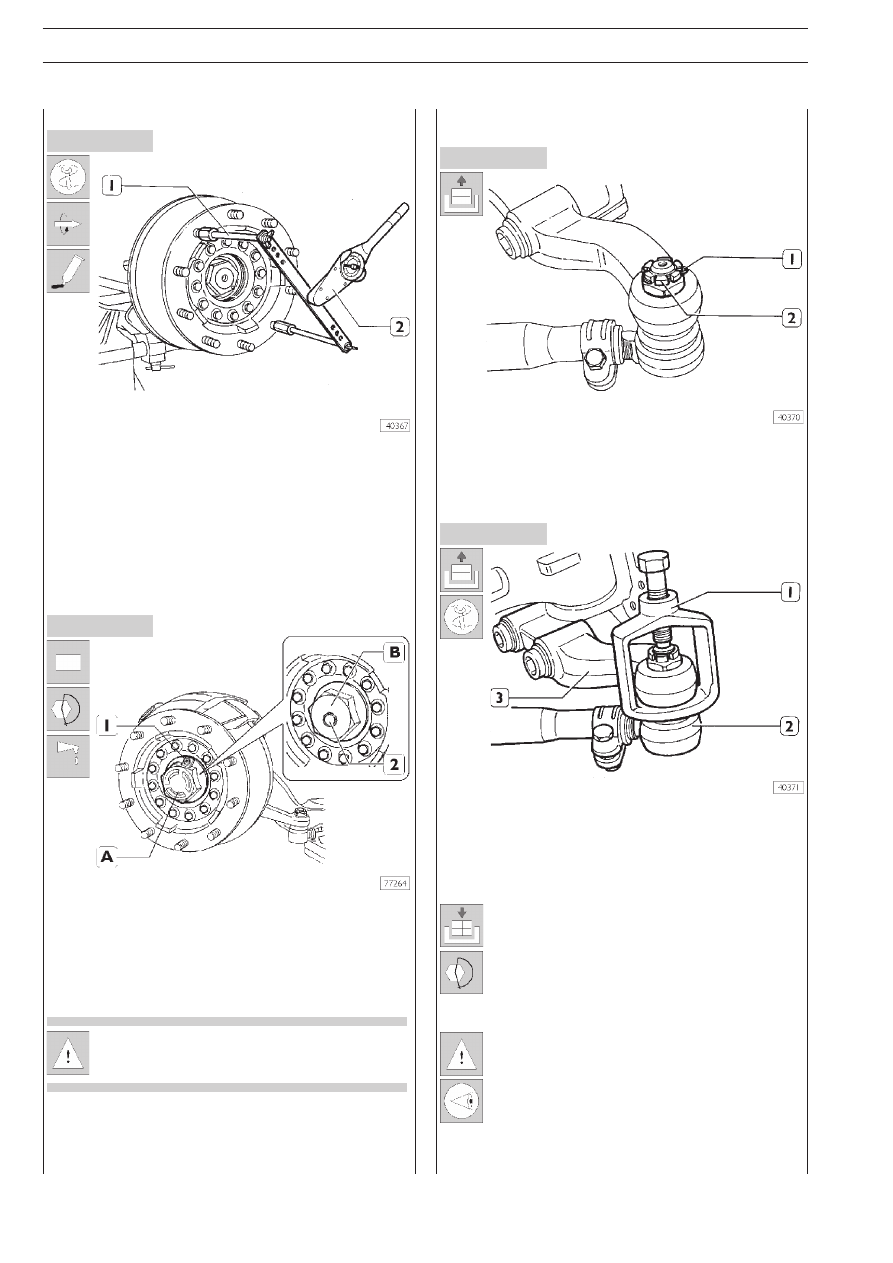

Рисунок 21

Рисунок 22

Рисунок 23

Рисунок 24

Проверка сопротивления прокручиванию

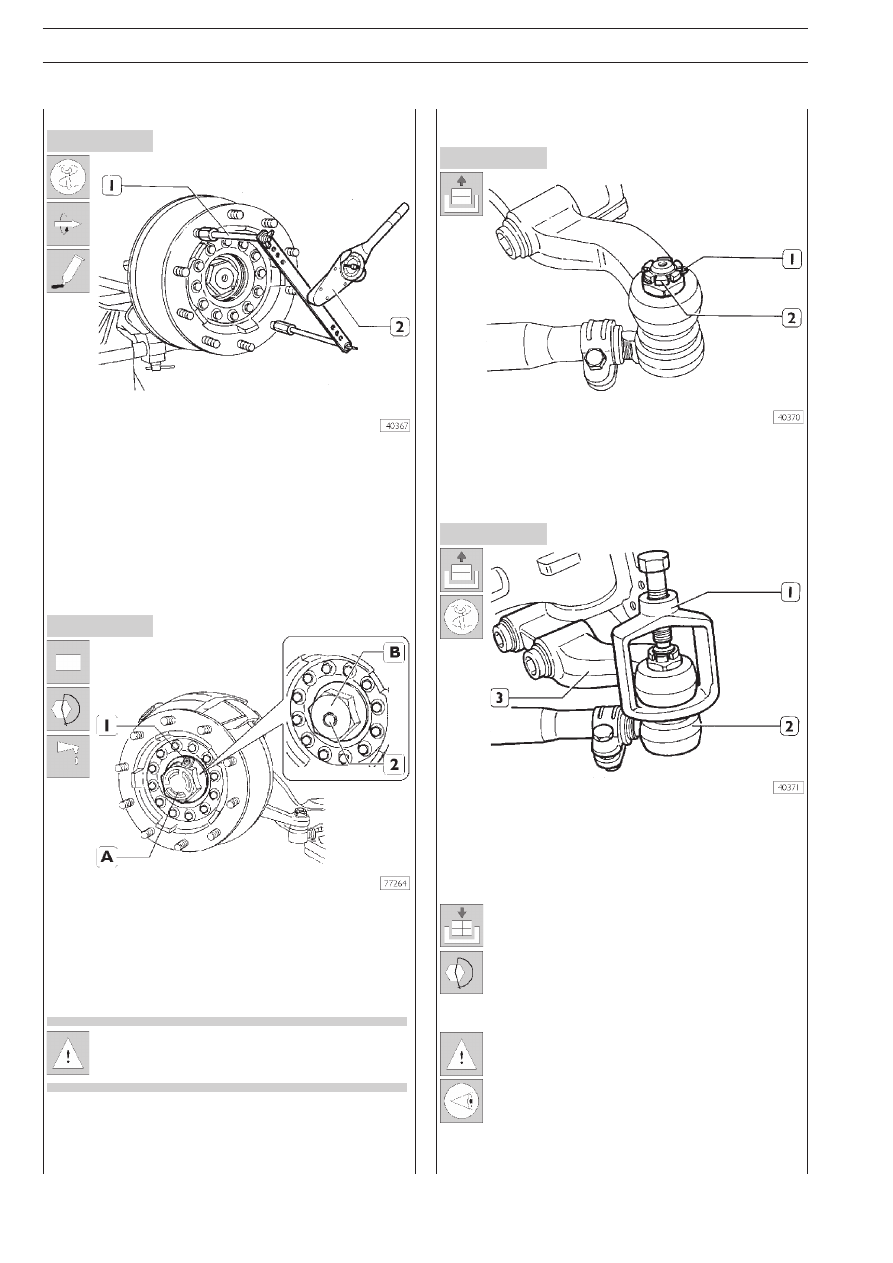

Установите на шпильки ступицы приспособление 99395026
(1) и динамометрическим ключом 99389819 проверьте моE
мент сопротивления прокручиванию ступицы. Он не должен
превышать 5 Н·м.

Нанести на контактные поверхности крышки (АEВ) ступицы
герметик LOCTITE 574.
Установите крышку (АEВ) и затяните ее с указанным моменE
том затяжки, отверните пробку (1E2) и залейте в ступицу усE
тановленный объем масла рекомендованной марки. (см.
таблицу на стр. 9).

Для очистки поверхности крышки (А) запрещается
использовать растворы на основе хлорэтана.

Установите тормозные суппорты в сборе, как это описано в
Разделе 12.

520635

СНЯТИЕ И УСТАНОВКА
ПОПЕРЕЧНОЙ ТЯГИ

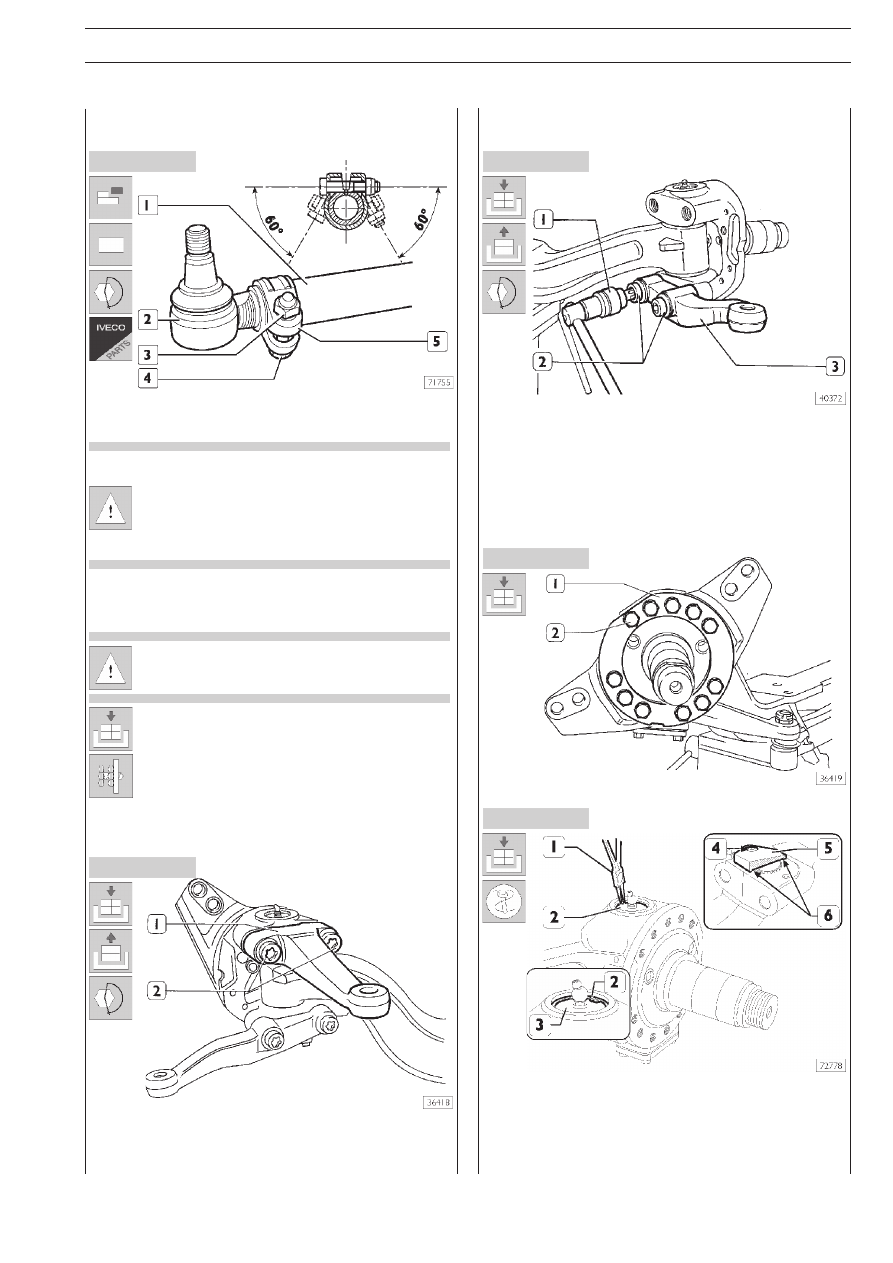

Извлеките шплинт (1).
Ослабьте гайку (2), но не отворачивайте ее полностью,
чтобы при снятии поперечная тяга не упала на землю.

При помощи съемника 99347068 (1) выпрессуйте из рычаE
га (2) палец шарового шарнира (3) рулевой тяги. Выполните
такие же операции с другой стороны моста, полностью отE
верните гайки и снимите поперечную тягу.

При установке поперечной тяги выполните указанE
ные операции в обратном порядке.

Затяните с предписанным крутящим моментом гайE
ки крепления конических пальцев.

Если по достижении необходимого крутящего моE
мента пазы корончатой гайки не совпадают с устаE
новочным отверстием шплинта в коническом пальE
це, доверните корончатую гайку до совпадения
паза с отверстием (угол не более 60°).

S

TRALIS

ПЕРЕДНИЙ МОСТ 5876/4 (F 8021) 5876/5 (F 8021) ДОПОЛНИТЕЛЬНЫЙ СРЕДНИЙ УПРАВЛЯЕМЫЙ МОСТ 5876/2 (F 8021)

27

Редакция — апрель 2002 г.

Рисунок 25

Рисунок 27

Рисунок 28

Рисунок 29

Рисунок 26

520635

ЗАМЕНА ШАРОВЫХ ШАРНИРОВ
ПОПЕРЕЧНОЙ ТЯГИ

Удерживая болт (4), отверните гайку (3) и выверните накоE
нечник с шарниром (2) из поперечной тяги (1).

Для облегчения установки поперечной тяги и поE
следующей установки развалаEсхождения колес,
запишите количество оборотов, необходимое для
выворачивания каждого наконечника поперечной
рулевой тяги, чтобы при установке новых наконечE
ников навернуть их на то же количество оборотов.

Вверните новый наконечник поперечной рулевой тяги и заE
фиксируйте его в данном положении, затянув гайку (3) с заE
данным крутящим моментом.

Перед затяжкой гайки (3) клемма (5) устанавливаE
ется в одно из указанных на рисунке положений.

Установите поперечную рулевую тягу.

Описание порядка проверки и регулировки углов
установки колес приведено в разделе «Углы устаE
новки колес».

520631

СНЯТИЕ И УСТАНОВКА РЫЧАГОВ
ПРОДОЛЬНОЙ ТЯГИ

Ключом 99388002 (1, Рис. 27) отверните болты (2) и сниE
мите рычаг (1); для установки рычага выполните операции в
обратном порядке, затянув болты крепления с заданным
крутящим моментом.

520632

СНЯТИЕ И УСТАНОВКА РЫЧАГОВ
ПОПЕРЕЧНОЙ ТЯГИ

Ключом 99388002 (1) отвернуть болты (2) и снять рычаг
(3); для обратной установке выполните операцию в обратE
ном порядке, затянув болты крепления с заданным крутящим
моментом.

520611

СНЯТИЕ И УСТАНОВКА ШКВОРНЯ
ПОВОРОТНОГО КУЛАКА

Снятие

Выверните болты (2) и снимите опору (1).

Только для мостов 5876/4 # 5876/2
Круглогубцами (1) снимите стопорное кольцо (2) и снимите
крышку (3) в сборе с прессEмасленкой.
Только для моста 5876/5
Отверните болты (4) и снимите верхнюю крышку (5) и упE
лотнительное кольцо (6).

28

ПЕРЕДНИЙ МОСТ 5876/4 (F 8021) 5876/5 (F 8021) ДОПОЛНИТЕЛЬНЫЙ СРЕДНИЙ УПРАВЛЯЕМЫЙ МОСТ 5876/2 (F 8021)

S

TRALIS

Рисунок 30

Рисунок 31

Рисунок 32

Рисунок 33

Рисунок 34

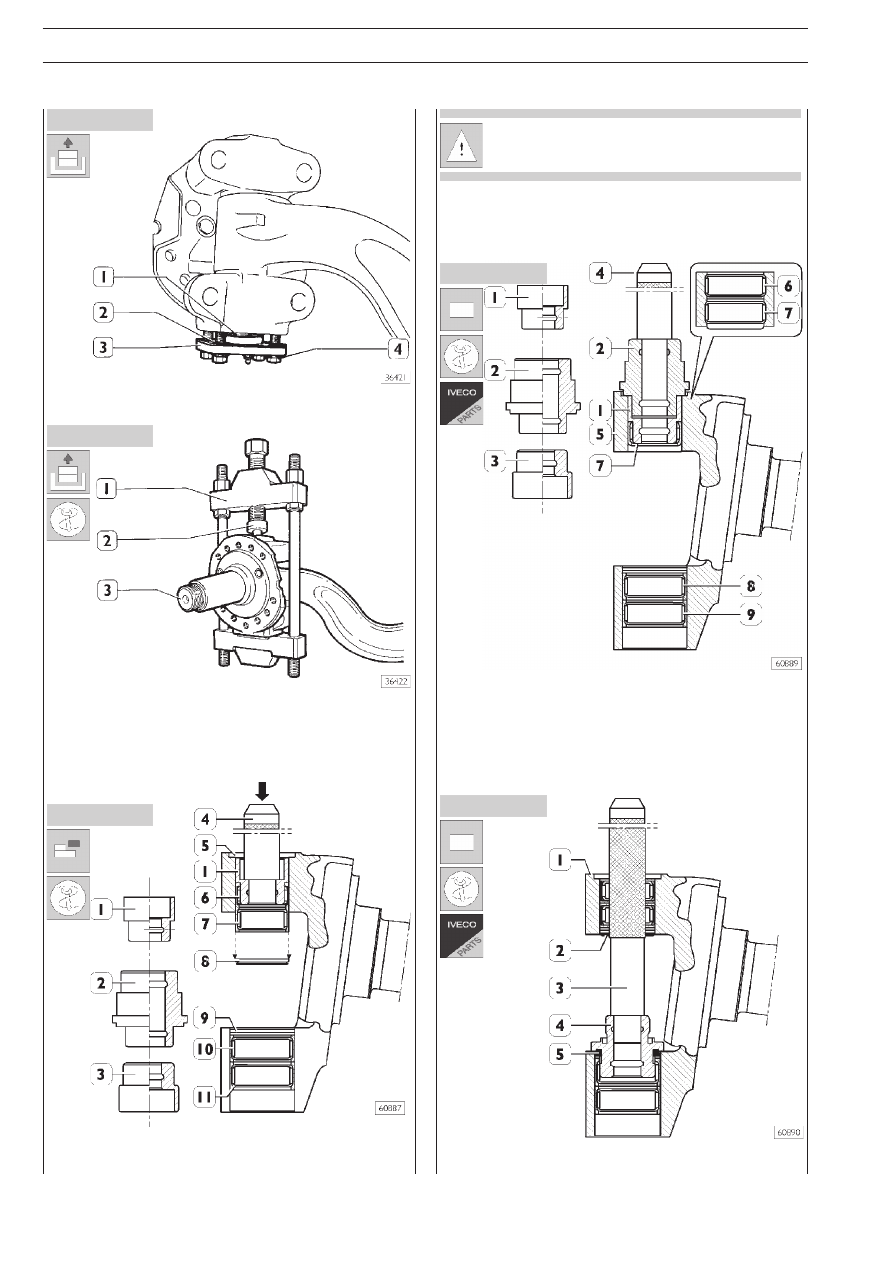

Отверните болты (4) и снимите нижнюю крышку (3), регулиE
ровочные пластины (2) и роликовый подшипник (1).

Съемником 99347047 (1) с упорным блоком (2) выпресE
суйте шкворень из поворотного кулака (3), снимите съемE
ник и извлеките шкворень.

520615

Замена подшипника шкворня
поворотного кулака

Для снятия и установки подшипников поворотного кулака
(5) воспользуйтесь сменными насадками (1E2E3) оправки
99374530 и рукояткой 99370007 (4).

Сменные насадки изображены на Рисунке 32.

Насадка (1) и рукоятка (4) используется для снятия уплотниE
тельного кольца (8) и верхних роликовых подшипников (6E7).
Насадка (3) и рукоятка (4) используется для снятия уплотниE
тельного кольца (9) и нижних роликовых подшипников (10E11).

Установка роликового подшипника (7):
Воспользуйтесь насадками (1 и 2) и рукояткой (4).
Установка роликового подшипника (6):
Воспользуйтесь насадкой (2) и рукояткой (4).
Установка роликового подшипника (8):
Воспользуйтесь насадками (3 и 2) и рукояткой (4).
Установка роликового подшипника (9):
Воспользуйтесь насадкой (2) и рукояткой (4).

Съемником 99374173 (4) и рукояткой 99370007 (3) устаноE
вите уплотнительные кольца (2 и 5) в поворотный кулак (1).
