Грузовик Iveco Stralis. Руководство - часть 178

S

TRALIS

ПЕРЕДНИЙ МОСТ 5876/4 (F 8021) 5876/5 (F 8021) ДОПОЛНИТЕЛЬНЫЙ СРЕДНИЙ УПРАВЛЯЕМЫЙ МОСТ 5876/2 (F 8021)

17

ОБОРУДОВАНИЕ И ИНСТРУМЕНТ

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

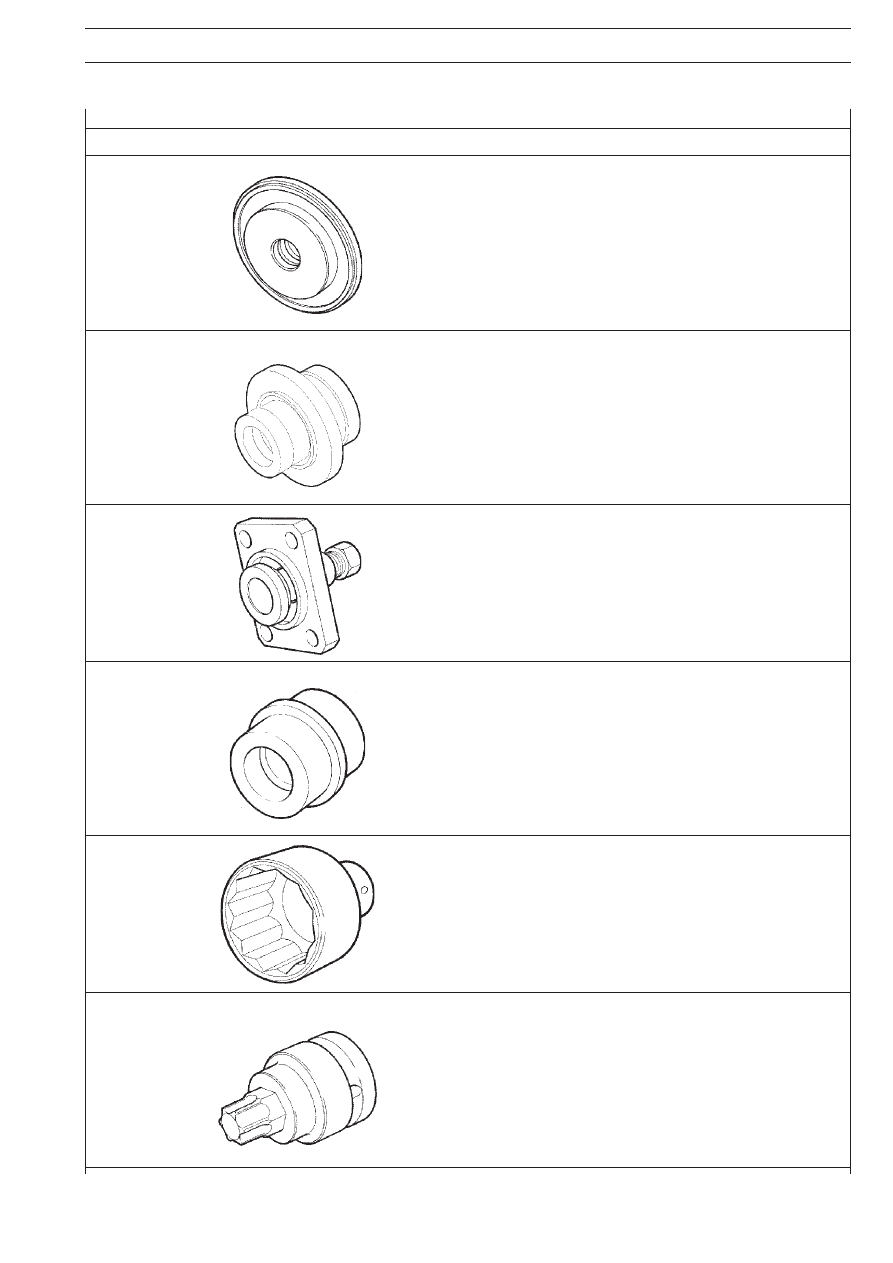

99374132

Оправка для установки внутреннего сальника ступицы колеса
(используется с рукояткой 99370006)

99374173

Оправка для установки пластин шкворня поворотного кулака
(используется с рукояткой 99370007)

99374405

Приспособление для установки шкворня поворотного кулака

99374530

Оправка для снятия и установки верхнего подшипника шкворня
поворотного кулака (использовать с рукояткой 99370007)

99388001

Ключ (80 мм) для гайки крепления ступицы

99388002

Ключ для болтов крепления рычага поперечной и продольной
рулевых тяг к поворотному кулаку

18

ПЕРЕДНИЙ МОСТ 5876/4 (F 8021) 5876/5 (F 8021) ДОПОЛНИТЕЛЬНЫЙ СРЕДНИЙ УПРАВЛЯЕМЫЙ МОСТ 5876/2 (F 8021)

S

TRALIS

ОБОРУДОВАНИЕ И ИНСТРУМЕНТ

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

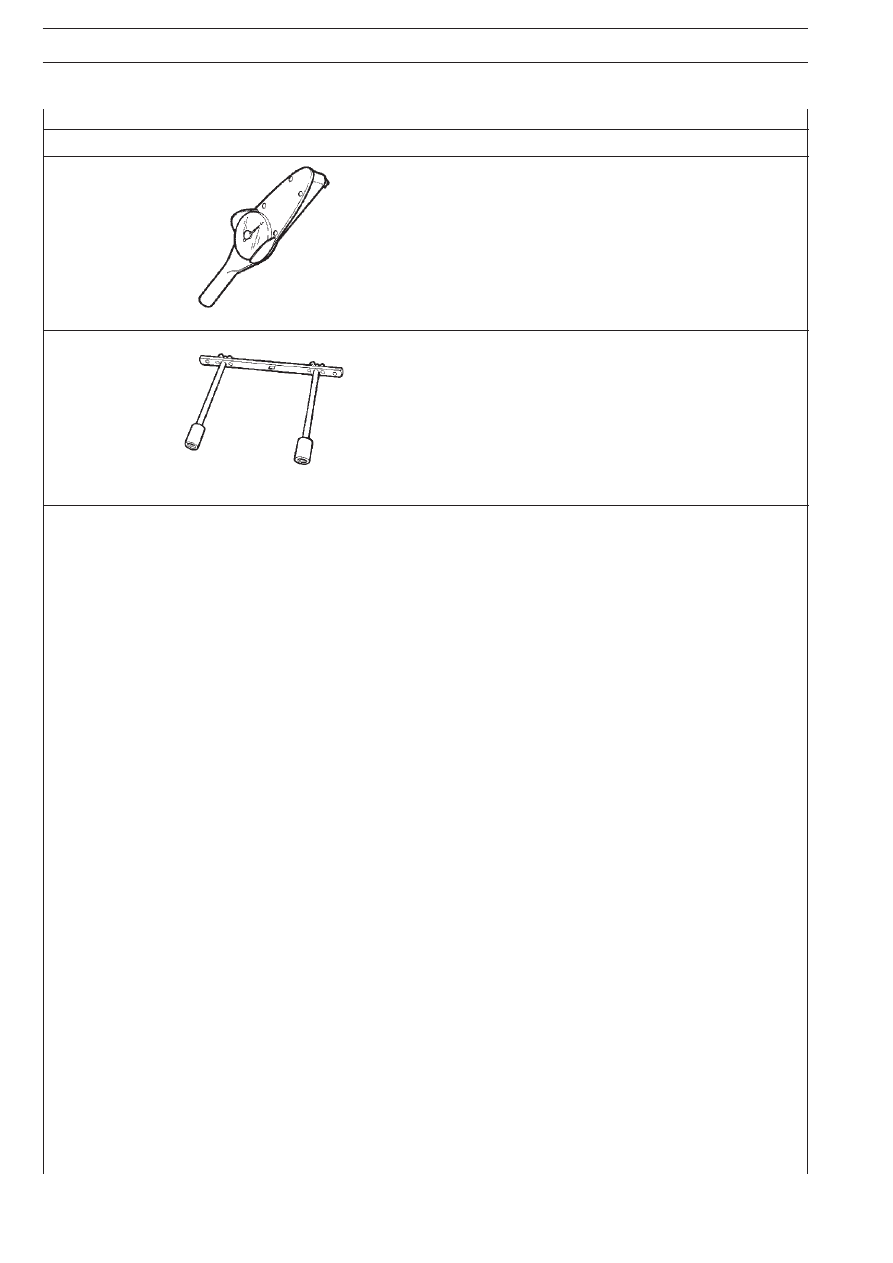

99389819

Динамометрический ключ (0 – 10 Н·м) с квадратной головкой 1/

4''

99395026

Приспособление для проверки сопротивления прокручиванию
ступиц (используется с динамометрическим ключом)

S

TRALIS

ПЕРЕДНИЙ МОСТ 5876/4 (F 8021) 5876/5 (F 8021) ДОПОЛНИТЕЛЬНЫЙ СРЕДНИЙ УПРАВЛЯЕМЫЙ МОСТ 5876/2 (F 8021)

19

520610

СНЯТИЕ И УСТАНОВКА ПЕРЕДНЕГО МОСТА

Автомобили с механической передней подвеской

Снятие

Установите автомобиль на ровной площадке и заблоки9
руйте задние колеса.
Ослабьте гайки крепления передних колес. Гидравличе9
ским домкратом поднимите переднюю часть автомобиля и
подставьте две стойки. Отверните гайки крепления колес и
при помощи гидравлического домкрата 99321024 сними9
те колеса.
При помощи съемника 99347068 (2) выпрессуйте из ры9
чага (1) палец шарового шарнира рулевой тяги (3). Отсо9
едините:
❑ шланги (10) подачи воздуха от тормозных пневмока9

мер;

❑ электрический провод (9) от датчиков АБС;
❑ электрический провод (11) от датчика износа тормоз9

ных колодок (если не установлена АБС).

Подведите под мост (8) гидравлический домкрат с опорой
99370628.

Отверните гайки (5) и снимите стремянки (4) крепления
листовых рессор и кронштейны (6) крепления штанги ста9
билизатора (7) к балке моста.

Проверните штангу стабилизатора (7), чтобы она не ме9
шала дальнейшим работам.

Опустите гидравлический домкрат и снимите мост (8).

Установка

При установке моста выполните описанные выше
операции в обратной последовательности, обра9
щая внимание на следующее:

❑ проверьте состояние резьбовой части стремянок лис9

товых рессор. Если обнаружатся повреждения, ис9
правьте резьбу плашкой (операция 500412), либо за9
мените стремянки;

❑ затяните все болты и гайки с указанным крутящим мо9

ментом;

❑ не используйте повторно самоконтрящиеся гайки;
❑ проверьте состояние эластичных втулок, если они из9

ношены, замените их (операция 500417);

❑ гидравлическим домкратом с опорой 99370628 подни9

мите мост так, чтобы стремянки крепления листовых рес9
сор вошли в отверстия опорных площадок на мосте;

❑ проверьте и при необходимости отрегулируйте углы

установки передних колес.

Снятие и установка переднего моста у автомоби9
лей с пневматической подвеской, а также средне9
го моста у автомобилей с колесной формулой
6

× 2С производятся в том же порядке, что и у ав9

томобилей с механической подвеской.

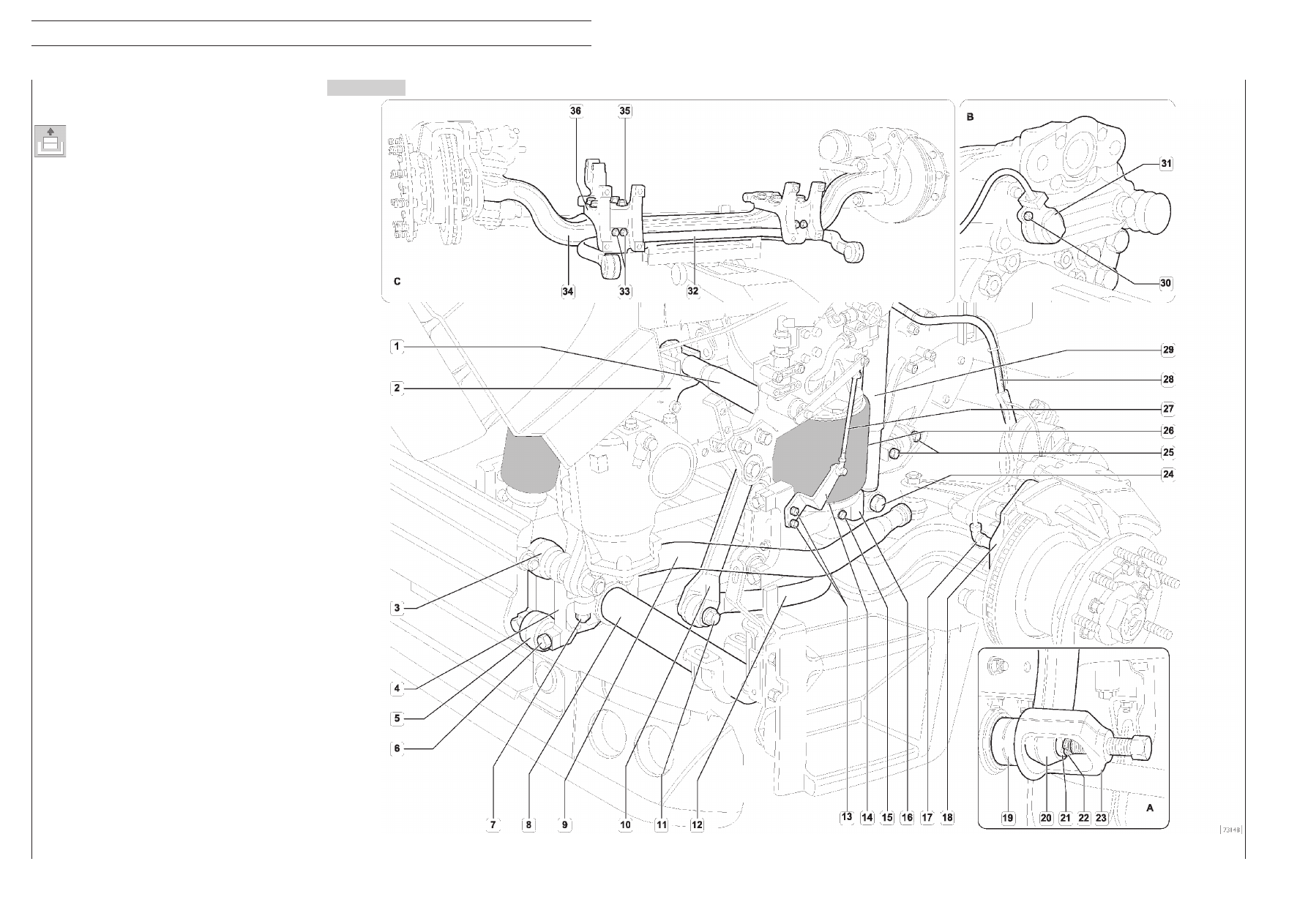

Рисунок 4

20

ПЕРЕДНИЙ МОСТ 5876/4 (F 8021) 5876/5 (F 8021) ДОПОЛНИТЕЛЬНЫЙ СРЕДНИЙ УПРАВЛЯЕМЫЙ МОСТ 5876/2 (F 8021)

S

TRALIS

Рисунок 5

520610

СНЯТИЕ И УСТАНОВКА ПЕРЕДНЕГО МОСТА

Автомобили с пневматической передней подвеской
и продольными тягами

Снятие

Установите автомобиль на ровной площадке и заблоки9
руйте задние колеса.

Отверните гайки крепления передних колес. Подведите
под мост (34) гидравлический домкрат с опорой
99370628.

Поднимите переднюю часть автомобиля и опустите его на
подставки. С помощью гидравлического домкрата и опоры
99370628 поддомкратьте мост так, чтобы продольные
штанги (3) и (5) стали параллельными раме шасси.

Отверните гайки крепления колес и при помощи гидравли9
ческого домкрата 99321024 снимите колеса.

Снимите лестницу для подъема в кабину. Отверните болты
(7) и снимите кронштейн лестницы (8).

Снимите рулевую тягу (9), для чего выполните следующие
операции:

Извлеките шплинт (22) и отверните гайку (21)(вид A).

При помощи съемника 99347068 (23) выпрессуйте из ры9
чага (20) палец шарового шарнира рулевой тяги (19).

Отсоедините:
❑ шланги (28) подачи воздуха от тормозных пневмокамер;
❑ Отверните датчик скорости вращения (17) от фланца

тормозного суппорта (18);

❑ выверните болты (30) и снимите датчик износа тор9

мозных колодок (31) (вид В);

❑ отверните крепежные болты (13) и отсоедините крон9

штейн (14) тяги (27) клапана выравнивания пневмати9
ческой подвески;

❑ Отверните болт (24) и отсоедините амортизатор (29)

от опоры (16);

❑ отверните болты (15) и отсоедините пневматическую

рессору (26) от опоры;

❑ отверните болт (11) и отсоедините штангу стабилиза9

тора поперечной устойчивости (12) от реактивной
тяги (10);

❑ отверните болты (6) и отсоедините нижнюю штангу (5)

от опоры (4). В аналогичном порядке отсоедините
верхнюю штангу (3);

❑ повторите указанные операции с противоположной

стороны переднего моста;

❑ отверните болты (25) и отсоедините поперечину (1) от

опор (2);

❑ опустите гидравлический домкрат и снимите мост с

автомобиля;

❑ отверните болты (33) и отсоедините штангу стабилизато9

ра поперечной устойчивости (32) от моста (34) (вид C);

❑ отверните болты (35) и отсоедините опоры (36) от

моста (34) (вид C).
