Грузовик Iveco Stralis. Руководство - часть 170

S

TRALIS

ЗАДНИЙ СДВОЕННЫЙ МОСТ MERITOR

151

Редакция — апрель 2002 г.

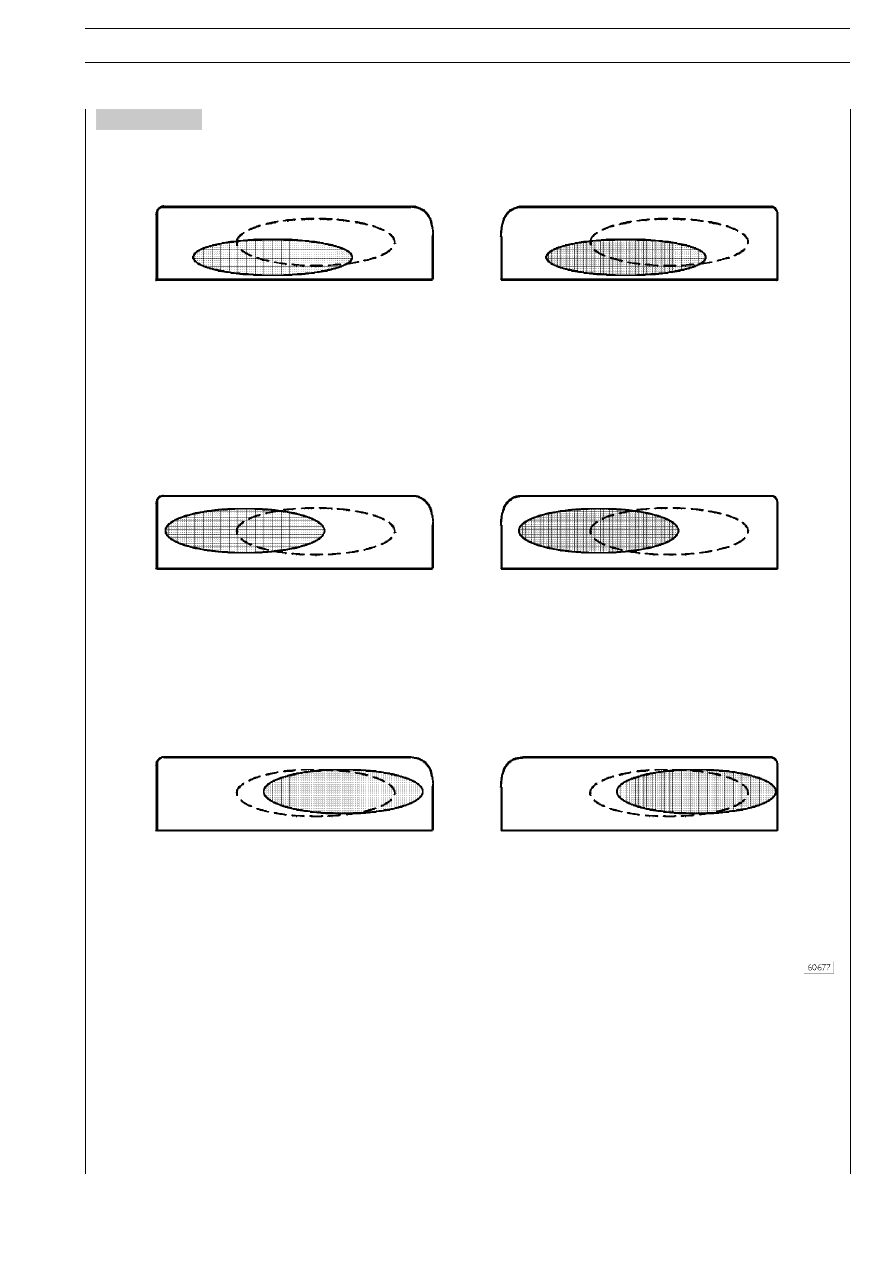

Рисунок 56

ОСНОВАНИЕ

ВЕРШИНА

НОЖКА
ЗУБА

ОСНОВАНИЕ

ВЕРШИНА

ГОЛОВКА
ЗУБА

НОЖКА
ЗУБА

ОСНОВАНИЕ

ВЕРШИНА

НОЖКА
ЗУБА

ОСНОВАНИЕ

ВЕРШИНА

ГОЛОВКА
ЗУБА

НОЖКА
ЗУБА

ОСНОВАНИЕ

ВЕРШИНА

НОЖКА
ЗУБА

ОСНОВАНИЕ

ВЕРШИНА

ГОЛОВКА
ЗУБА

НОЖКА
ЗУБА

УСЛОВИЕ «D»

-ПРОДВИНУТЬ-ОТОДВИНУТЬ

: ПЯТНО КОНТАКТА СЛИШКОМ БЛИЗКО К НОЖКЕ ЗУБА

-ПРОДВИНУТЬ

: ПЯТНО КОНТАКТА СЛИШКОМ БЛИЗКО К ОСНОВАНИЮ

-ОТОДВИНУТЬ

: ПЯТНО КОНТАКТА СЛИШКОМ БЛИЗКО К ГОЛОВКЕ ЗУБА

-СПОСОБ УСТРАНЕНИЯ

: ДОБАВЬТЕ ДОПОЛНИТЕЛЬНЫЕ ШАЙБЫ И УМЕНЬШИТЕ ЛЮФТ ДО МИНИМУМА

УСЛОВИЕ «Е»

-ПРОДВИНУТЬ

: ПЯТНО КОНТАКТА СЛИШКОМ БЛИЗКО К ОСНОВАНИЮ

-ОТОДВИНУТЬ

: ПЯТНО КОНТАКТА СЛИШКОМ БЛИЗКО К ГОЛОВКЕ ЗУБА

-СПОСОБ УСТРАНЕНИЯ

: УМЕНЬШИТЕ ЛЮФТ

УСЛОВИЕ «F»

-ПРОДВИНУТЬ

: ПЯТНО КОНТАКТА СЛИШКОМ БЛИЗКО К ГОЛОВКЕ ЗУБА

-ОТОДВИНУТЬ

: ПЯТНО КОНТАКТА СЛИШКОМ БЛИЗКО К ОСНОВАНИЮ

-СПОСОБ УСТРАНЕНИЯ

: УВЕЛИЧЬТЕ ЛЮФТ

152

ЗАДНИЙ СДВОЕННЫЙ МОСТ MERITOR

S

TRALIS

Редакция — апрель 2002 г.

S

TRALIS

ЗАДНИЙ СДВОЕННЫЙ МОСТ MERITOR

153

Редакция — апрель 2002 г.

Задний сдвоенный мост MERITOR RR 167 E
(R 0878)

Стр.

ОПИСАНИЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  155

ТЕХНИЧЕСКИЕ  ХАРАКТЕРИСТИКИ . . . . . . . . . . . . . . .  155

КРУТЯЩИЕ МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ

СОЕДИНЕНИЙ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

157

ОБОРУДОВАНИЕ И ИНСТРУМЕНТ . . . . . . . . . . . . . .  159

КАПИТАЛЬНЫЙ РЕМОНТ ЗАДНЕГО МОСТА

RR 167 E (R 0878) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  165

154

ЗАДНИЙ СДВОЕННЫЙ МОСТ MERITOR

S

TRALIS

Редакция — апрель 2002 г.
