S
TRALIS
ЗАДНИЕ МОСТЫ
67
Публикация 603.43.673/A
Редакция — Апрель 2002 г.
ОПИСАНИЕ
ОПИСАНИЕ
ОПИСАНИЕ
ОПИСАНИЕ
ОПИСАНИЕ
Мост – несущего типа с одноступенчатой передачей, он
имеет картер, изготовленный из листовой усиленной стали.
В дифференциале используются гипоидные шестерни с
большим межзубным расстоянием.
Ведущая шестерня опирается на два конических роликовых
подшипника (узел ведущей шестерни) и на третий цилиндO
рический роликовый подшипник.
Положение ведущей шестерни относительно ведомой шесO
терни можно регулировать с помощью комплекта регулироO
вочных шайб, которые устанавливаются между картером
дифференциала и опорой ведущей шестерни.
Коробка дифференциала опирается на два конических роO
ликовых подшипника, ее осевая регулировка осуществляетO
ся двумя кольцевыми гайками. В конструкции моста предуO
смотрена блокировка дифференциала. Подшипники ступиO
цы колес – нерегулируемые, конические, постоянной смазO
ки. Дисковые тормоза снабжены плавающими скобами.
Отличия моста MS 13O175 от моста U177E можно увидеть из таблицы технических характеристик.

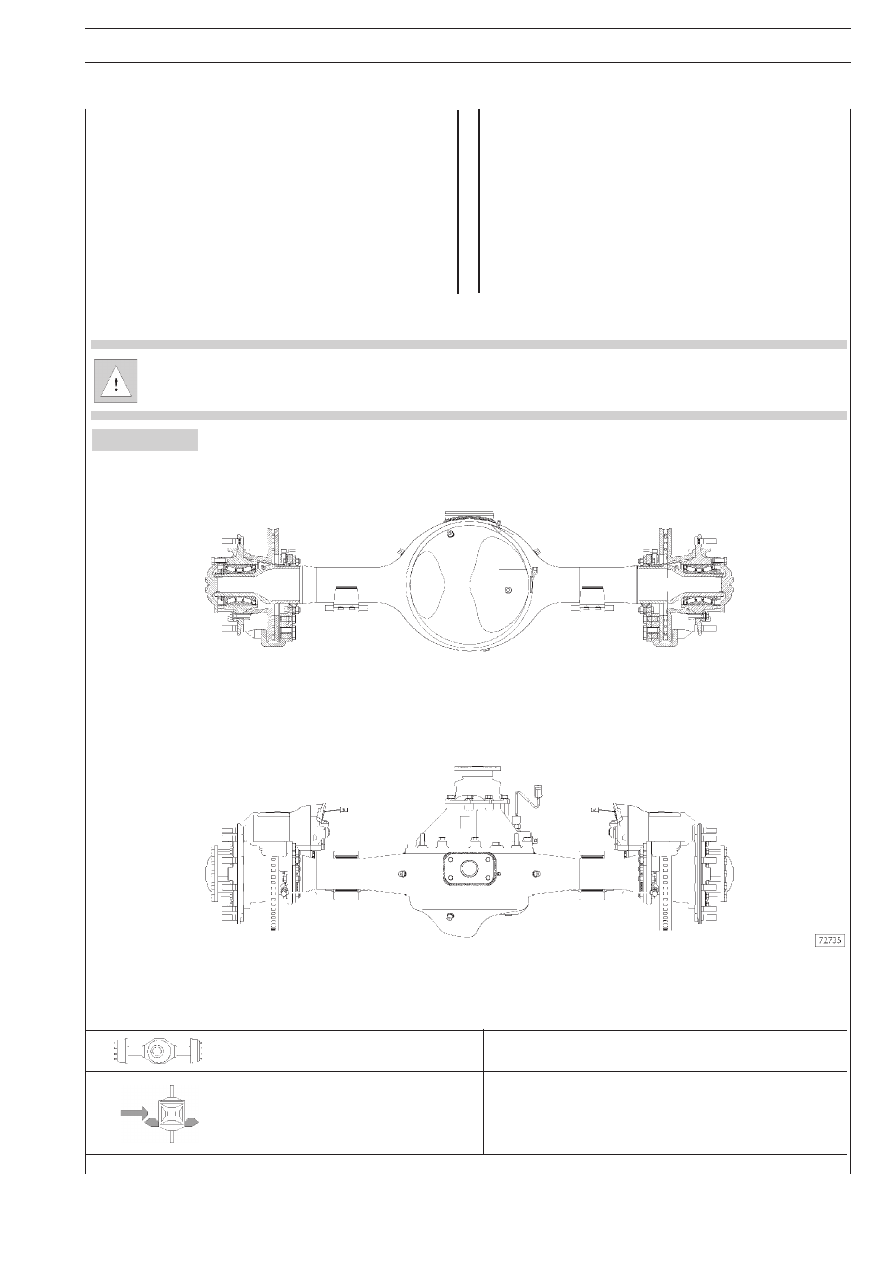

Рисунок 1
ОБЩИЙ ВИД МОСТА MS 13O175
В СБОРЕ ТЕХНИЧЕСКИЕ ХАР
В СБОРЕ ТЕХНИЧЕСКИЕ ХАР
В СБОРЕ ТЕХНИЧЕСКИЕ ХАР
В СБОРЕ ТЕХНИЧЕСКИЕ ХАР
В СБОРЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
АКТЕРИСТИКИ
АКТЕРИСТИКИ
АКТЕРИСТИКИ
АКТЕРИСТИКИ
Мост:
Несущий, с одноступенчатой передачей
Тип
Meritor MS 13O175 (R 1783)
ДИФФЕРЕНЦИАЛ
Передаточное число конической
2,64 (14/37) O 2,85 (13/37) O 3,08 (12/37)
главной передачи
3,36 (11/37) O 3,70 (10/37) O 4,11 (9/37)
4,63 (8/37)
