Грузовик Iveco Stralis. Руководство

TRALIS

ЗАДНИЕ МОСТЫ

Публикация 603.43.673/А

Редакция – Апрель 2002 г.

5250

ЗАДНИЙ МОСТ
МЕРИТОР MS 13B175 (R 1783)
с барабанными тормозами

Стр.

ОПИСАНИЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ . . . . . . . . . . . . . .

TRALIS

ЗАДНИЕ МОСТЫ

Публикация 603.43.673/A

Редакция — Апрель 2002 г.

ОПИСАНИЕ

Мост – несущего типа с одноступенчатой передачей, он
имеет картер, изготовленный из листовой усиленной стали.
В дифференциале используются гипоидные шестерни с
большим межзубным расстоянием. Ведущая шестерня опиO
рается на два конических роликовых подшипника и на треO
тий цилиндрический роликовый подшипник.
Положение ведущей шестерни относительно ведомой шесO
терни можно регулировать с помощью комплекта регулироO

вочных шайб, которые устанавливаются между картером
дифференциала и опорой ведущей шестерни.
Коробка дифференциала опирается на два конических роO
ликовых подшипника, ее осевая регулировка осуществляетO
ся двумя кольцевыми гайками.
В конструкции моста предусмотрена блокировка дифференциала.
Подшипники ступиц колес – нерегулируемые, конические,
постоянной смазки.

Отличия моста MS 13O175 от моста U177E можно увидеть из таблицы технических характеристик.

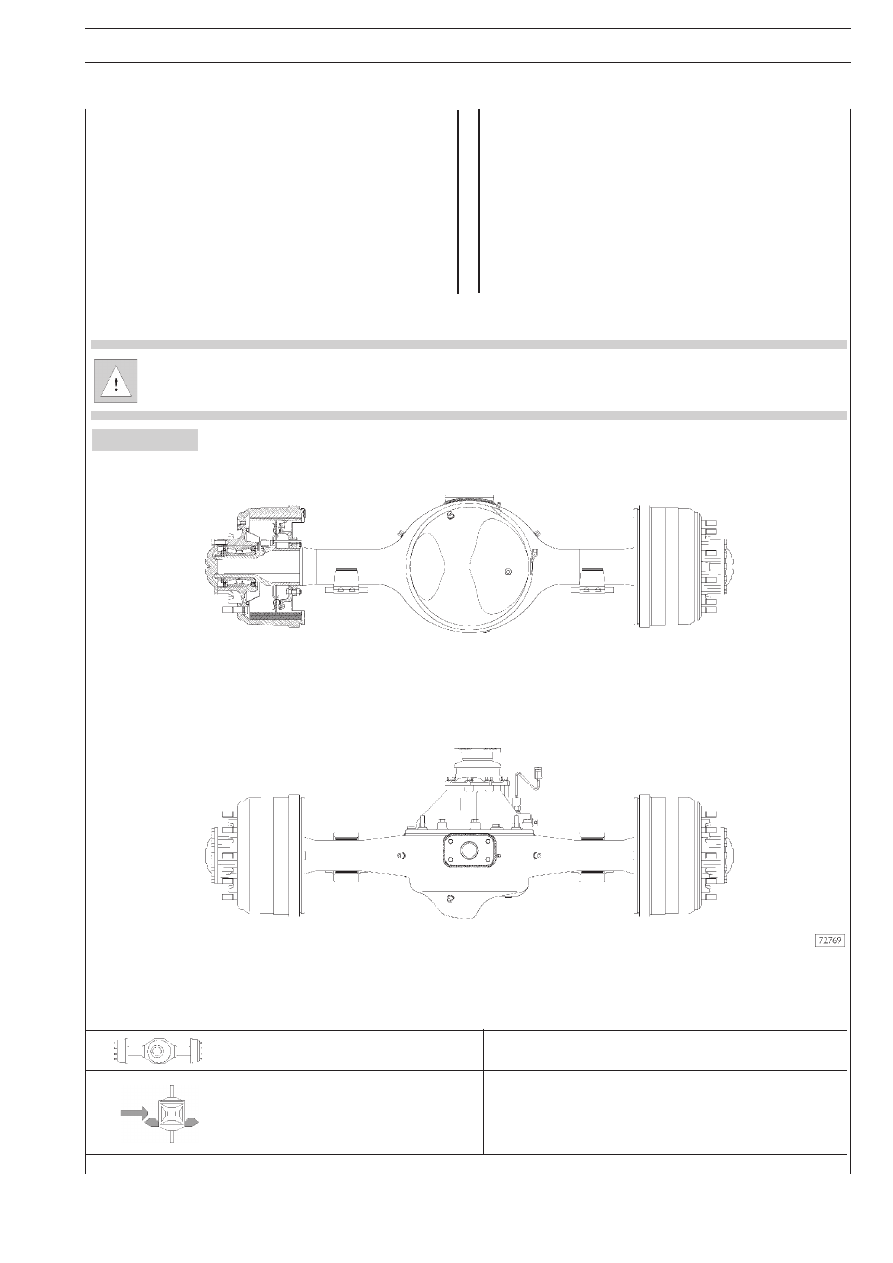

Рисунок 1

ОБЩИЙ ВИД МОСТА MS 13O175

В СБОРЕ ТЕХНИЧЕСКИЕ ХАР

В СБОРЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

АКТЕРИСТИКИ

Мост:

Несущий, с одноступенчатой передачей

Тип

Meritor MS 13O175 (R 1783)

ДИФФЕРЕНЦИАЛ
Передаточное число конической

2,64 (14/37) O 2,85 (13/37) O 3,08 (12/37)

главной передачи

3,36 (11/37) O 3,70 (10/37) O4,11 (9/37)

4,63 (8/37) O 5,29 (7/37) O 6,17 (6/37)
