TRALIS

ЗАДНИЕ МОСТЫ

Публикация 603.43.673

База — сентябрь 2001 г.

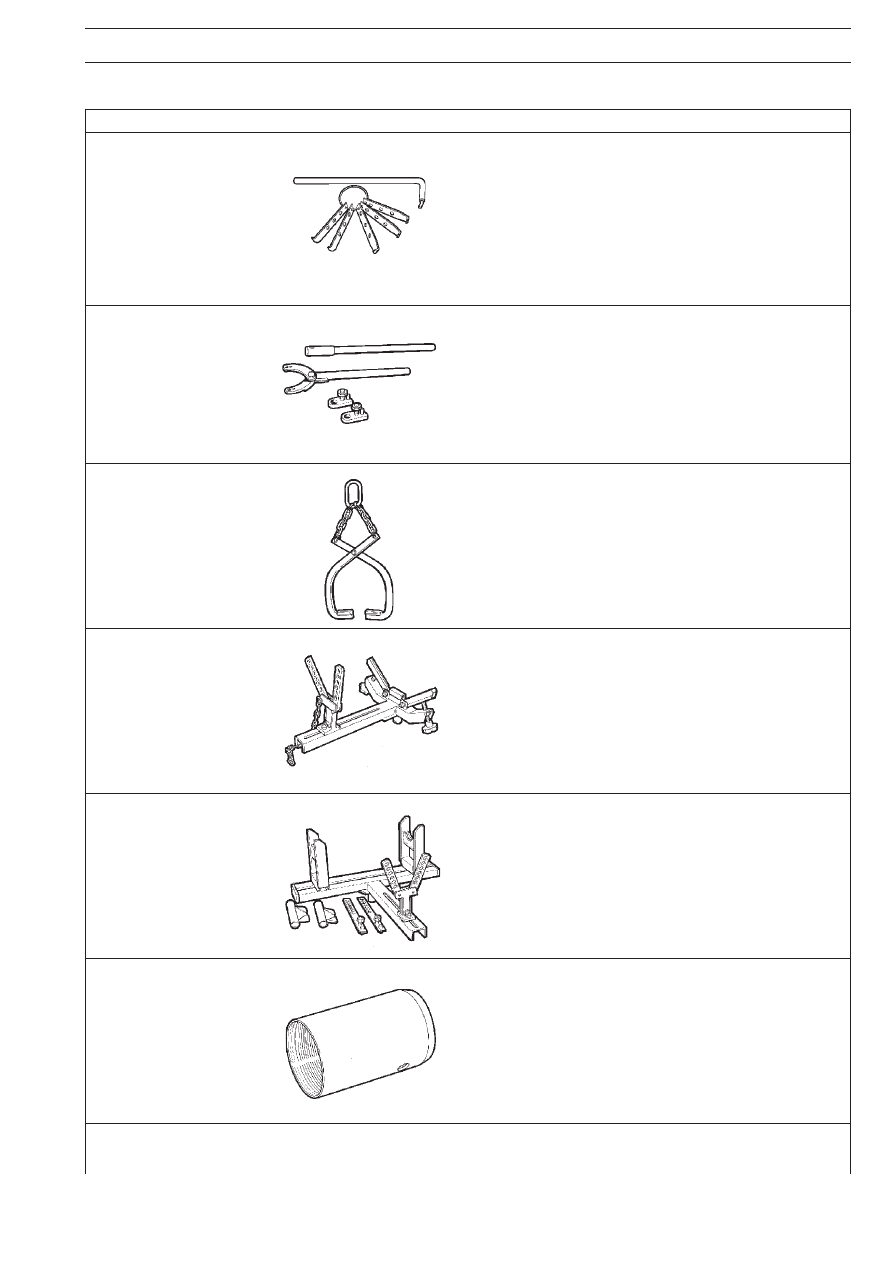

ИНСТРУМЕНТ

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99363204

Приспособление для извлечения уплотнений

99370317

Упорный рычаг с удлинителем для блокирования
фланцев

99370509

Съемник для снятия полукорпусов дифференциала

99370616

Опора для снятия O установки редуктора

99370617

Универсальная опора для снятия O установки моста

99370700

Направляющая для сборки ступицы колеса

ЗАДНИЕ МОСТЫ

TRALIS

База — сентябрь 2001 г.

Публикация 603.43.673

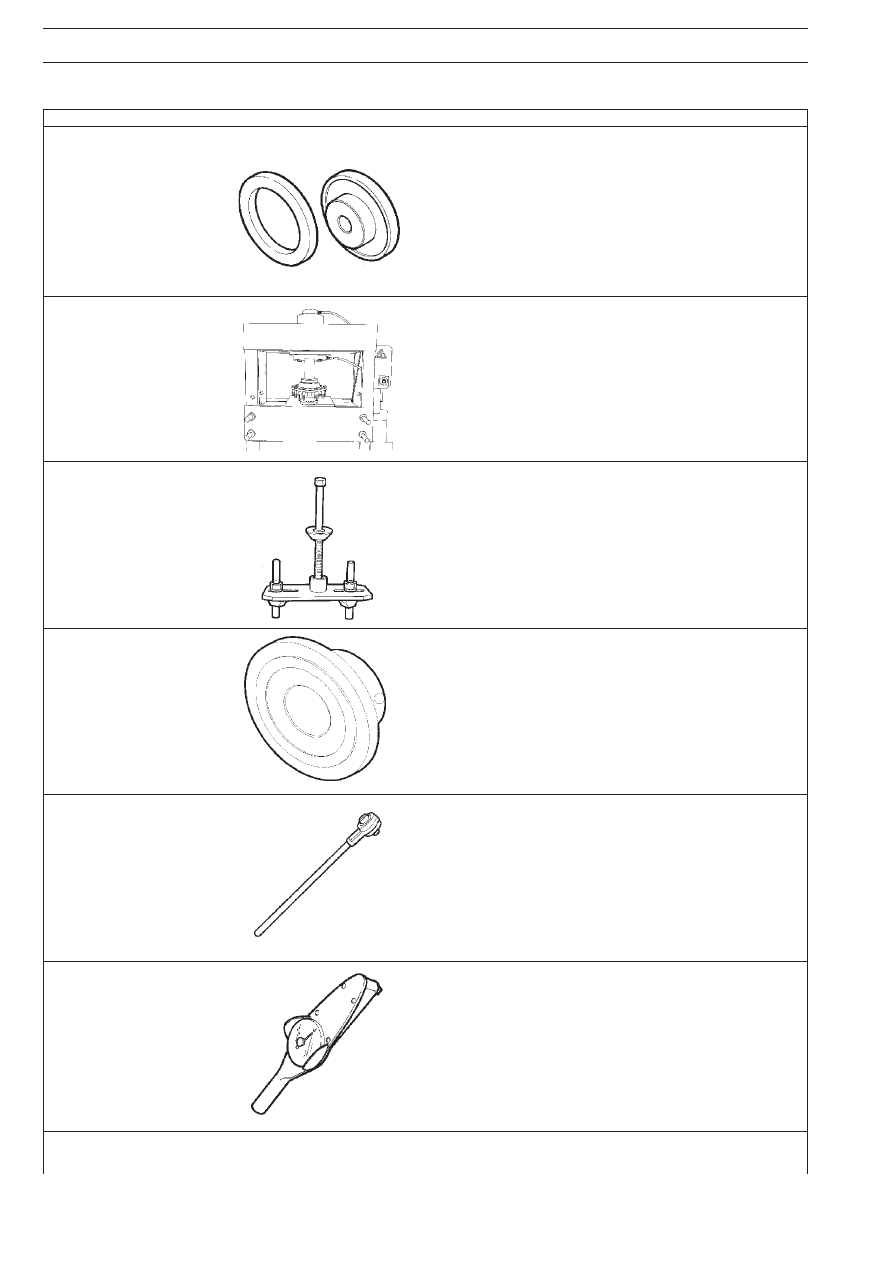

ИНСТРУМЕНТ

№. ИНСТРУМЕНТА

ОПИСАНИЕ

99370706

Оправка для установки подшипника ступицы колеса

99370708

Съемник подшипника ступицы колеса

99371047

Опора для удержания коробки дифференциала при
фиксации болтами ведомой шестерни главной
передачи (используется вместе с 99322205 – 99322225)

99374244

Оправка для установки сальника ведущей шестерни
главной пары

99389816

ВоротокOмультиприкатор крутящего момента (

× 4),

с переходником 3/4" вход 1" выход (максимально
допустимый крутящий момент 2745 Н·м)

99389819

Динамометрический ключ (0O10 Н·м) с квадратной
головкой 1/4”

TRALIS

ЗАДНИЕ МОСТЫ

Публикация 603.43.673/А

База — сентябрь 2001 г.

Редакция — Апрель 2002 г.

525010

РЕМОНТ ЗАДНЕГО МОСТА

В данном разделе описываются только ремонтные операции,
отличающиеся от описанных в разделе ЗАДНИЙ МОСТ
MERITOR U 177 E С ДИСКОВЫМИ ТОРМОЗАМИ.
В данном разделе приводится список необходимых инструO
ментов и приспособлений, данные по регулировке и моменO
ты затяжки резьбовых соединений.

Описанный ниже операции могут выполняться без
снятия заднего моста с автомобиля: снятиеOустаO
новка полуосей – снятиеOустановка тормозного
барабана – снятиеOустановка дифференциала.

Перед установкой моста в сборе на стенд для ремонта, выO
верните нижнюю пробку отверстия картера дифференциаO
ла и слейте масло.

Установите задний мост (1) на стенд 99322215 (2).

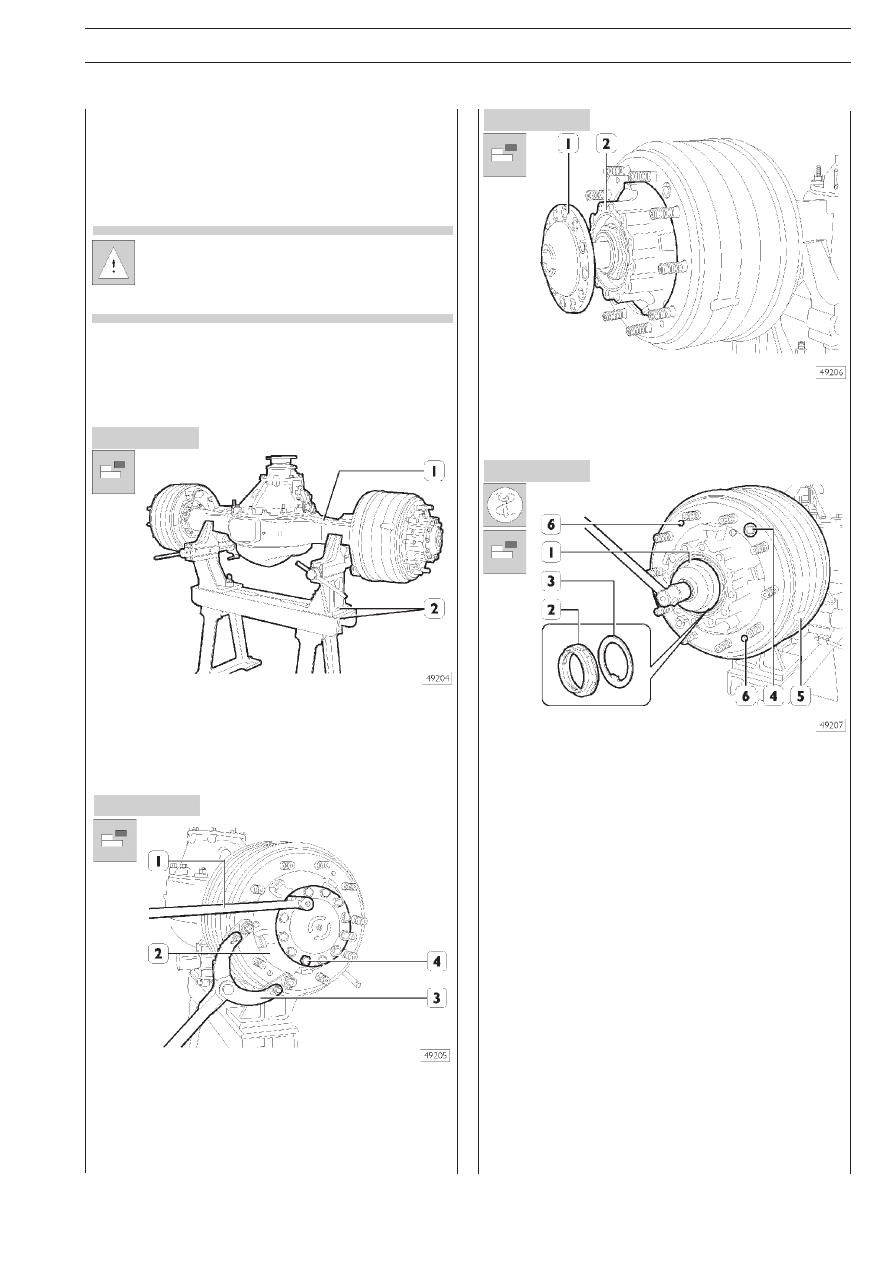

525030

РЕМОНТ СТУПИЦЫ КОЛЕСА

Разборка

Рисунок 8

Рисунок 6

Поместите под ступицу колеса емкость для сбора масла.
Упорным рычагом 99370317 (3) заблокируйте ступицу коO
леса (2) от вращения.
Отверните болты крепления полуосей (4) с помощью ключа
(1).

Рисунок 7

Выньте полуось (1) из ступицы колеса (2).

Подходящим инструментом распрямите деформированный бурO
тик, предотвращающий отворачивание кольцевой гайки (2).

Ключом 99355180 (1) отверните кольцевую гайку (2) крепO
ления подшипников ступицы колеса. Снимите предохраниO
тельную шайбу (3). Выверните болты (4) и вставьте в резьO
бовые отверстия (6) подходящие упорные болты для снятия
тормозного барабана (5).

Рисунок 9

ЗАДНИЕ МОСТЫ

TRALIS

База — сентябрь 2001 г.

Публикация 603.43.673

Рисунок 11

Рисунок 10

Рисунок 12

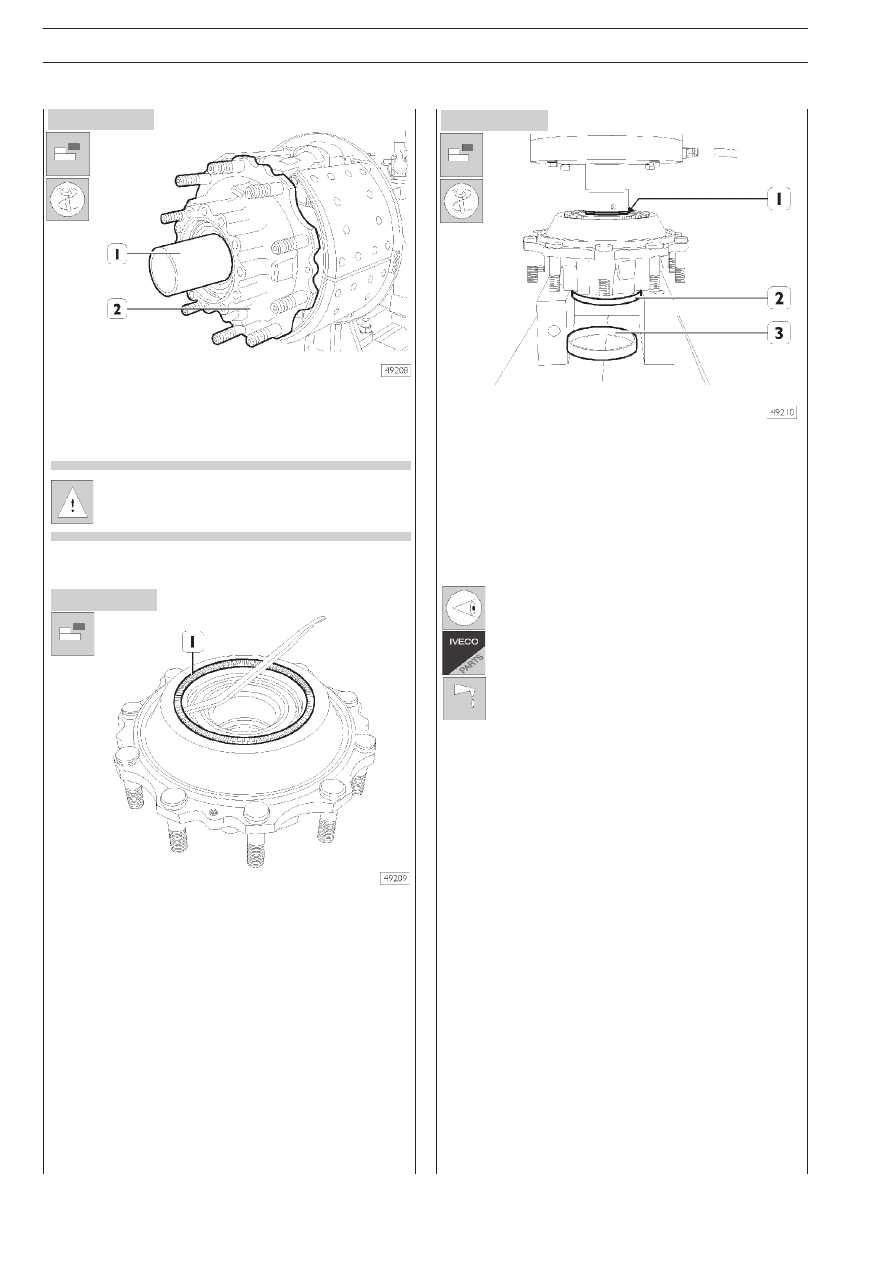

Наверните направляющую 99370700 (1) на кожух полуоси
и снимите ступицу колеса (2). Операция выполняется рукаO
ми, так как подшипники свободно плавают по втулке.

Направляющая 99370700 (1) используется для заO
щиты резьбы кожуха полуоси.

Задающее колесо (1) снимается только в случае, если оно
требует замены. Для снятия его воспользуйтесь подходящей
монтировкой.

Воспользовавшись оправкой 99370708 (1) и прессом, выO
прессуйте подшипник (2) с распорной втулкой (3).

Проверка деталей ступицы колеса

Тщательно очистите все детали ступицы колеса.
Проверьте полуоси, убедившись, что они не погнуты.
Проверьте шпильки крепления колеса: в случае поO
врежденной резьбы замените их. Для выпрессовки
шпилек воспользуйтесь прессом.
Подшипники должны вращаться свободно и равноO
мерно.
Проверьте резьбу регулировочных гаек подшипниO
ков ступицы и торцев картера моста; при необхоO
димости замените гайки.
Замените все прокладки и сальники новыми.
