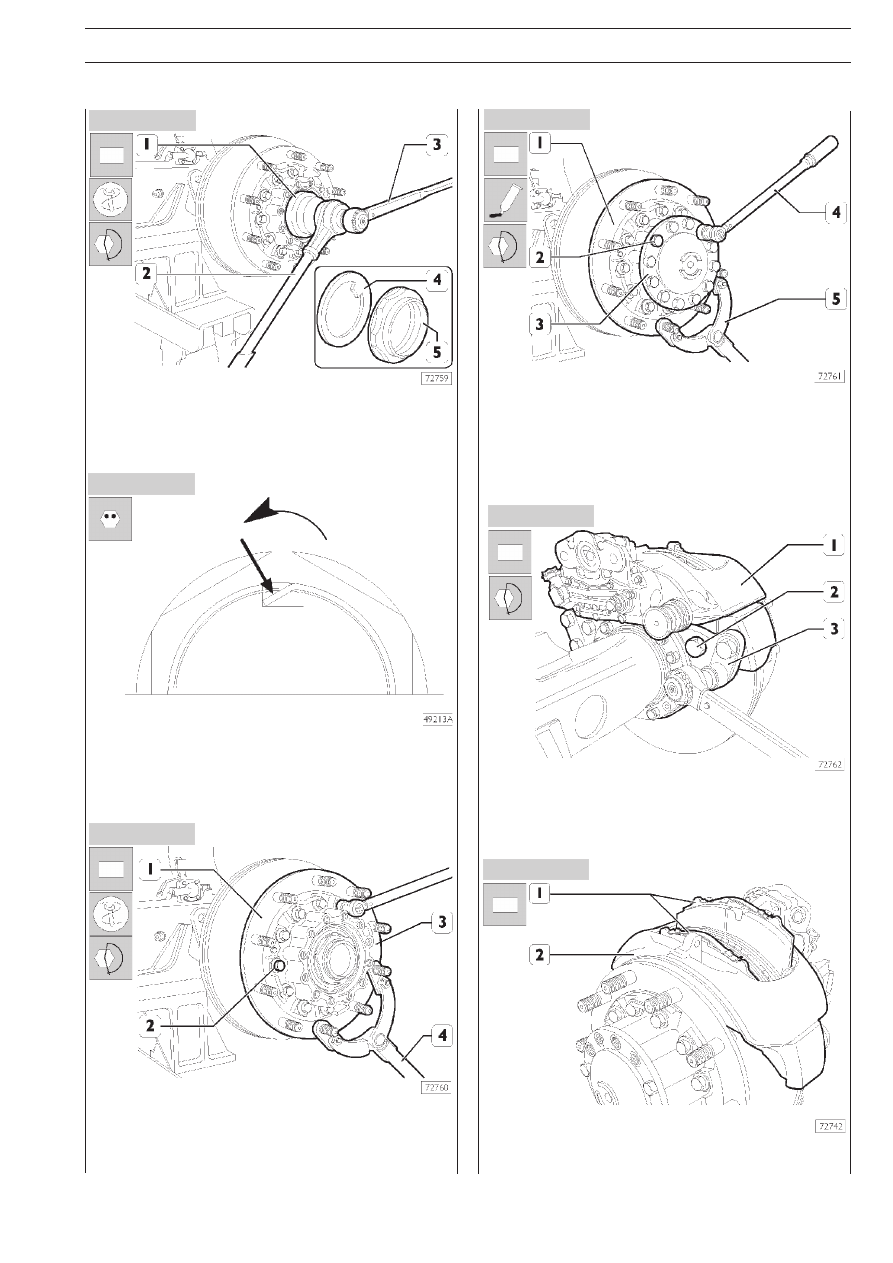

Установите предохранительную шайбу (4), причем язычок
должен войти в паз кожуха полуоси, затем наверните кольD
цевую гайку (5). При помощи ключа 99355180 (1), воротD
каDмультипликатора 99389816 (2) и динамометрического
ключа (3) затяните кольцевую гайку (5) с заданным крутяD
щим моментом.

После затяжки, с помощью подходящего инстумента дефорD
мируйтете край кольцевой гайки, как это изображено на
рисунке, чтобы не допустить ее самопроизвольного откруD
чивания. Стрелка указывает направление, в котором следуD
ет откручивать кольцевую гайку.

Зафиксируйте ступицу колеса (3) с помощью приспособлеD
ния 99370317 (4), чтобы она не прокручивалась, затем заD
тяните болты (2) крепления дискового тормоза (1) к ступице
с необходимым крутящим моментом.

Нанесите герметик IVECO 1905685 (LOCTITE 14780) на
контактные поверхности фланца полуоси и ступицы колеса.
Вставьте полуось в кожух полуоси. Заверните болты (2)
крепления полуоси (3) к ступице колеса (1) динамометричеD
ским ключом (4) с требуемым крутящим моментом. Снимите
приспособление 99370317 (5).

Установите на суппорт (3) тормозную скобу (1), затяните
крепежные болты (2) с заданным крутящим моментом.

Установите тормозные колодки (1) в тормозную скобу (2).

Рисунок 27

Рисунок 25

Рисунок 28

Рисунок 26

Рисунок 30

Рисунок 29

ЗАДНИЕ МОСТЫ

TRALIS

База — сентябрь 2001 г.

Публикация 603.43.673

Рисунок 31

Рисунок 33

Рисунок 32

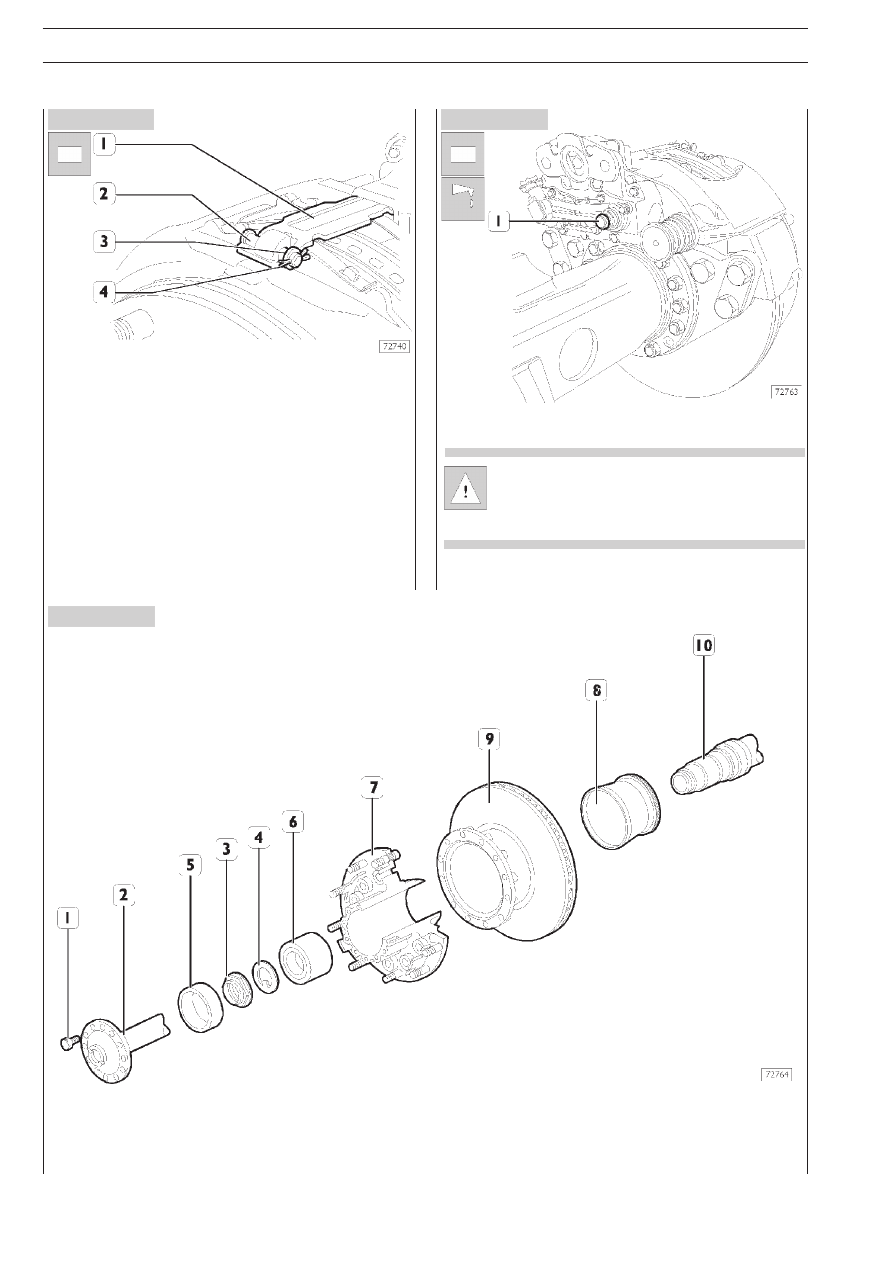

Установите кронштейн (1) крепления тормозных накладок.
Установите штифт (2), шайбу (3) и зафиксируйте их шплинD
том (4).

Временно установите пробку (1) регулировочного болта
компенсации износа тормозных накладок.

После установки заднего моста на автомобиль,
проверьте работу устройства компенсации износа
коло, как это описано в соответствующем разделе,
затем закрутите новую пробку (1)

По завершении сбоки залейте в узел установленный объем
масла соответствующей марки.

ДЕТАЛИ СТУПИЦЫ КОЛЕСА

1. Болт – 2. Полуось – 3. Кольцевая гайка – 4. Предохранительная шайба – 5. Распорная втулка – 6. Подшипник – 7. Ступица

колеса – 8. Задающее колесо – 9. Тормозной диск – 10. Кожух полуоси

TRALIS

ЗАДНИЕ МОСТЫ

Публикация 603.43.673

База — сентябрь 2001 г.

526210

СБОРКА И Р

СБОРКА И РАЗБОРКА

АЗБОРКА

ДИФФЕРЕНЦИАЛА

ДИФФЕРЕНЦИАЛА
(на стенде 99322215)

(на стенде 99322215)

Разборка

Снимите полуоси, как указано на стр.17, выверните болты
крепления картера дифференциала (1), вверните три болD
та, используемые в качестве съемников, в резьбовые отD
верстия и снимите дифференциал с картера моста (2).

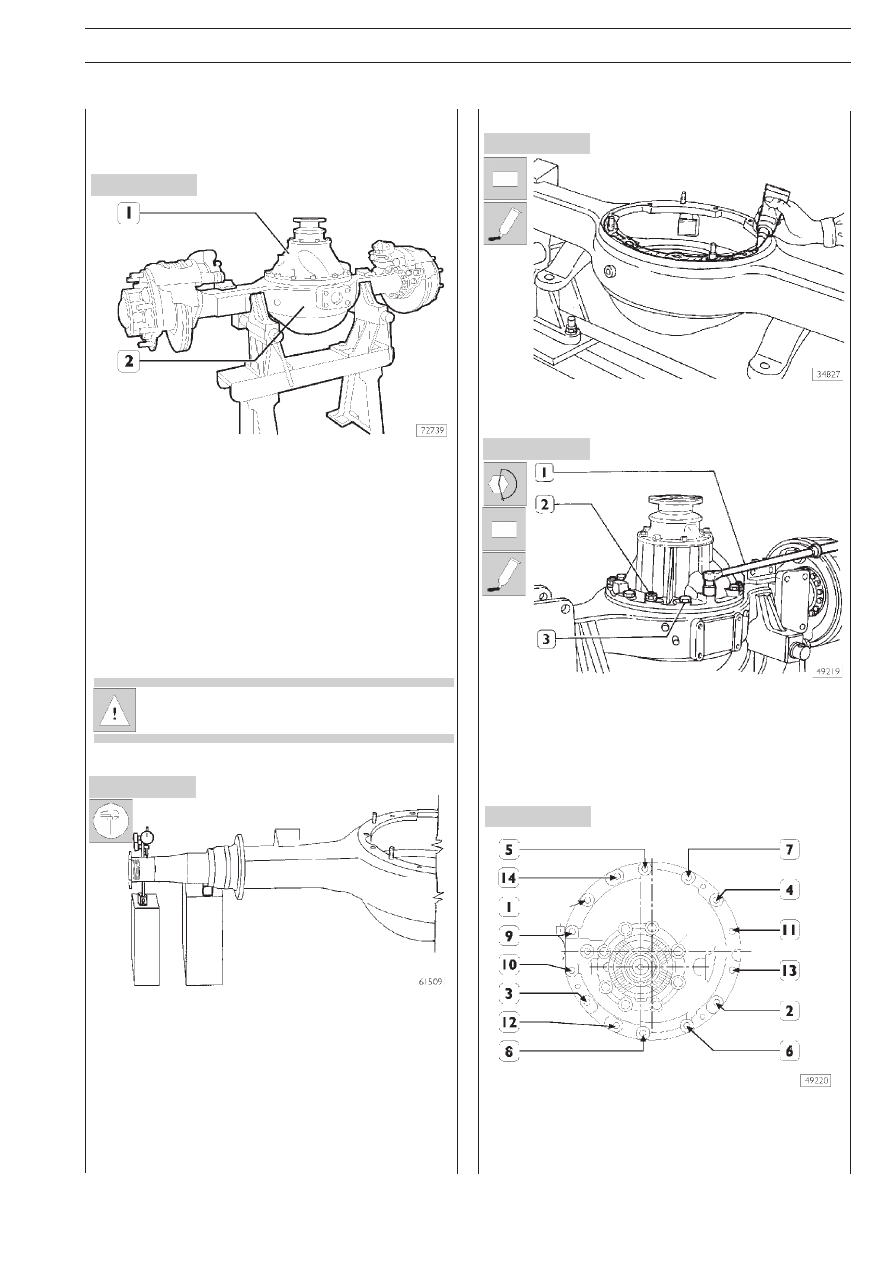

Проверка картера моста

Тщательно проверьте, нету ли у картера моста деформаD
ций. Деформация может явиться причиной ненормальных
напряжеий и шума в мосте.

Для проверки картера моста снимите ступицы коD
лес.

На верстаке установите параллельно два бруска, размесD
тите на них картер дифференциала, резьбовые части кожуD
хов полуосей должны быть защищены кольцевыми гайками.
Возьмите индикатор с магнитной подставкой, установите
ножку индиктора на гладкую часть кожуха полуоси и проD
верните картер вокруг своей оси, чтобы убедиться в отсутD
ствии деформации.
❑ картер моста с пневматической подвеской

0,3 мм

Сборка

Очистите контактную поверхность картера моста, затем наD
несите на нее герметик IVECO 1905685 (LOCTITE 14780).

Установите дифференциал на картере моста, заверните
гайки (2) и болты (3) с предохранитльными шайбами и затяD
ните их с помощью динамометрического ключа (1) с крутяD
щим моментом и в последовательности, указанной на риD
сунке 38. Вставьте полуоси, как это описано на стр. 23. ЗаD
лейте в картер моста необходимое количество масла.

Последовательность затяжки (для крепления картера дифD
ференциала к картеру моста)
(1D2D3D4DГайки)
(10D9D14D5D7D11D13D6D8D12DБолты)

Рисунок 34

Рисунок 35

Рисунок 38

Рисунок 36

Рисунок 37

ЗАДНИЕ МОСТЫ

TRALIS

База — сентябрь 2001 г.

Публикация 603.43.673

526210

РЕМОНТ ДИФФЕРЕНЦИАЛА

Разборка дифференциала

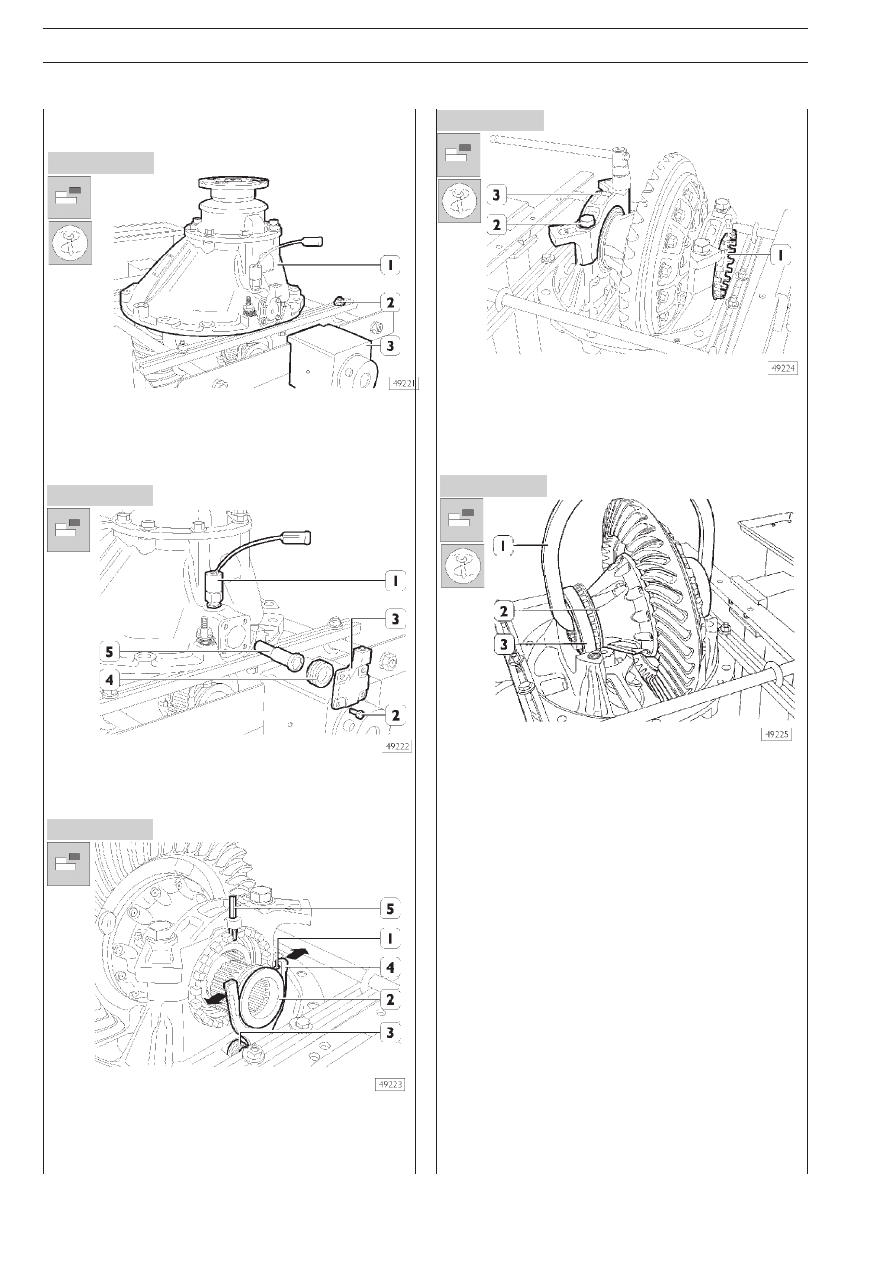

Снимите дифференциал (1) как это показано на Рис. 34.
Установите его на стенд 99322205 (3) вместе с опорой
99322225 (2).

Выверните датчик (1), отверните болты (2) и снимите детали
3—4D5.

Разомкните пружинные штифты (1 —>) наружу и снимите
скользящую муфту (2).
Извлеките пружину (3), вилку (4) и шпильку (5).

Отверните кольцевую гайку (1) регулировки подшипника.
Подходящим ключом выверните болты (2) с шайбами; поD
вторите эту операцию с противоположной стороны. Затем
снимите крышки подшипников (3).

Захватом 99370509 (1) извлеките коробку дифференциаD
ла (2) с ведомой шестерней и наружными кольцами (3).

Рисунок 39

Рисунок 42

Рисунок 43

Рисунок 41

Рисунок 40
