S

TRALIS

ЗАДНИЕ МОСТЫ

19

Публикация  603.43.673

База — сентябрь 2001 г.

525010

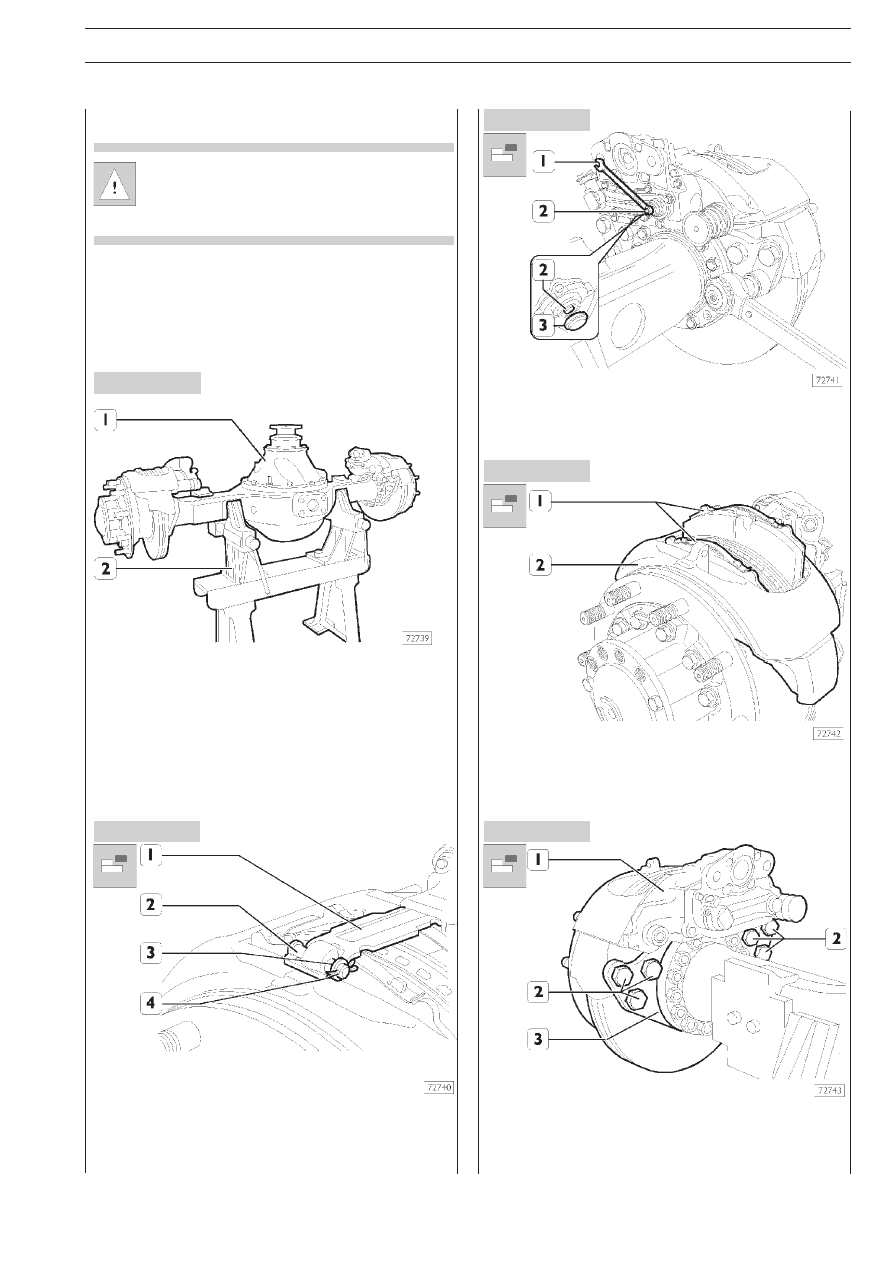

РЕМОНТ ЗАДНЕГО МОСТА

Описанные ниже операции могут выполняться без
снятия заднего моста с автомобиля. снятиеDустаD
новка полуосей – снятиеDустановка барабанов –
снятиеDустановка  дифференциала.

Перед установкой моста в сборе на стенд для ремонта, выD
верните нижнюю пробку отверстия картера дифференциаD
ла и слейте масло.

Установите задний мост (1) на стенд 99322215 (2).

525030

525030

525030

525030

525030

РЕМОНТ СТУПИЦЫ КОЛЕСА

РЕМОНТ СТУПИЦЫ КОЛЕСА

РЕМОНТ СТУПИЦЫ КОЛЕСА

РЕМОНТ СТУПИЦЫ КОЛЕСА

РЕМОНТ СТУПИЦЫ КОЛЕСА

Разборка

Рисунок 4

Извлеките шплинт (4), шайбу (3), штифт (2) и скобу (1) креD
пления тормозных колодок.

Рисунок 5

Выкрутите пробку (3) поверните регулировочный болт (2)
накидным ключом против часовой стрелки, чтобы поршни
вошли в корпус суппорта.

Покачивая тормозные скобы (2) извлеките тормозные коD
лодки(1).

Отверните болты (2) и снимите тормозную скобу (1) с торD
мозного суппорта (3).

Рисунок 8

Рисунок 6

Рисунок 8

20

ЗАДНИЕ МОСТЫ

S

TRALIS

База — сентябрь 2001 г.

Публикация  603.43.673/A

Редакция — Апрель 2002 г.

Рисунок 12

Рисунок 13

Рисунок 14

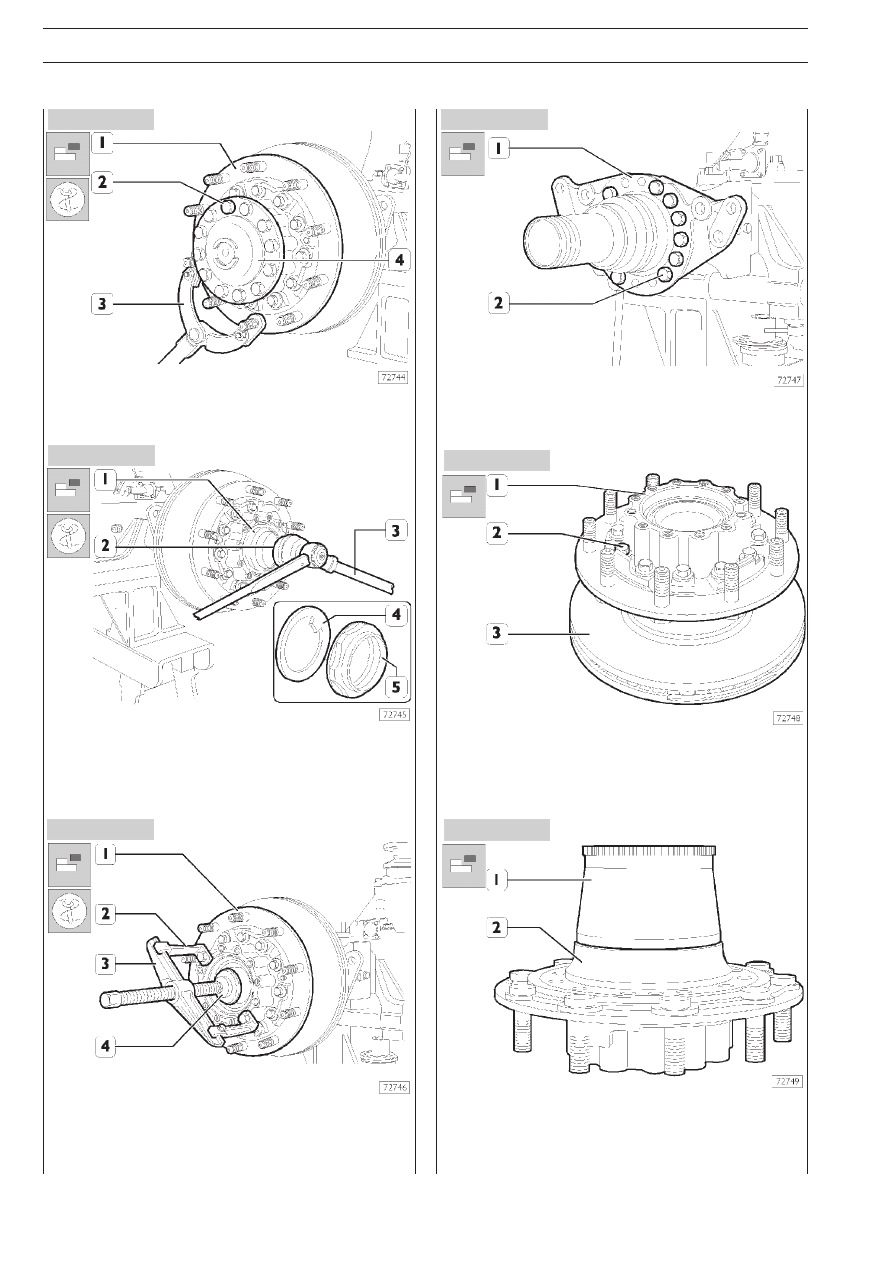

Поместите под ступицу колеса емкость для сбора масла. Упорным
рычагом 99370317 (3) заблокируйте ступицу колеса от вращения
(1). Отверните болты (2) и извлеките полуось (4).

Распрямите деформированный буртик, препятствующий откручиD
ванию контровку кольцевой гайки (5). Ключом 99355180 (1) и
вороткомDмультипликатором крутящего момента 99389816
(2) отверните кольцевую гайку (5) крепления подшипников
ступицы колеса. Снимите предохранительную шайбу (4).

Снимите ступицу колеса (1). Если вручную снять ступицу не
удается, воспользуйтесь съемником, состоящим из: двух лап
99341017 (2), траверсы 99341003 (3), упорного блока
99345049 (4), так, как это изображено на рисунке.

Если кронштейн тормозной скобы (1) поврежден, снимите
его с картера моста, отвернув болты (2).

Отверните болты (2) с снимите ступицу колеса (1) с торD
мозного диска (3).
Оцените износ тормозного диска (3), как это описывается в
разделе «ПНЕВМОПРИВОД ТОРМОЗОВ».

Задающее колесо (1) снимается со ступицы (2) с помощью
подходящего инструмента.

Рисунок 9

Рисунок 11

Рисунок 10

S

TRALIS

ЗАДНИЕ МОСТЫ

21

Публикация  603.43.673

База — сентябрь 2001 г.

529621

Замена подшипников ступицы колеса

Рисунок 15

Проверка деталей ступицы колеса

Тщательно очистите все детали ступицы колеса.
Осмотрите полуоси проверьте, нет ли деформации.
Проверьте шпильки крепления колеса: если на
резьбовой части имеются какиеDлибо повреждеD
ния, замените шпильки. Для выпрессовки испольD
зуйте пресс.
Осмотрите резьбовую часть регулировочных гаек
подшипников ступицы. Осмотрите ответную резьбу
на картере моста. В случае необходимости замеD
ните поврежденные гайки.
Замените все прокладки и уплотнения на новые.

525035

525035

525035

525035

525035

Замена колесных шпилек

Замена колесных шпилек

Замена колесных шпилек

Замена колесных шпилек

Замена колесных шпилек

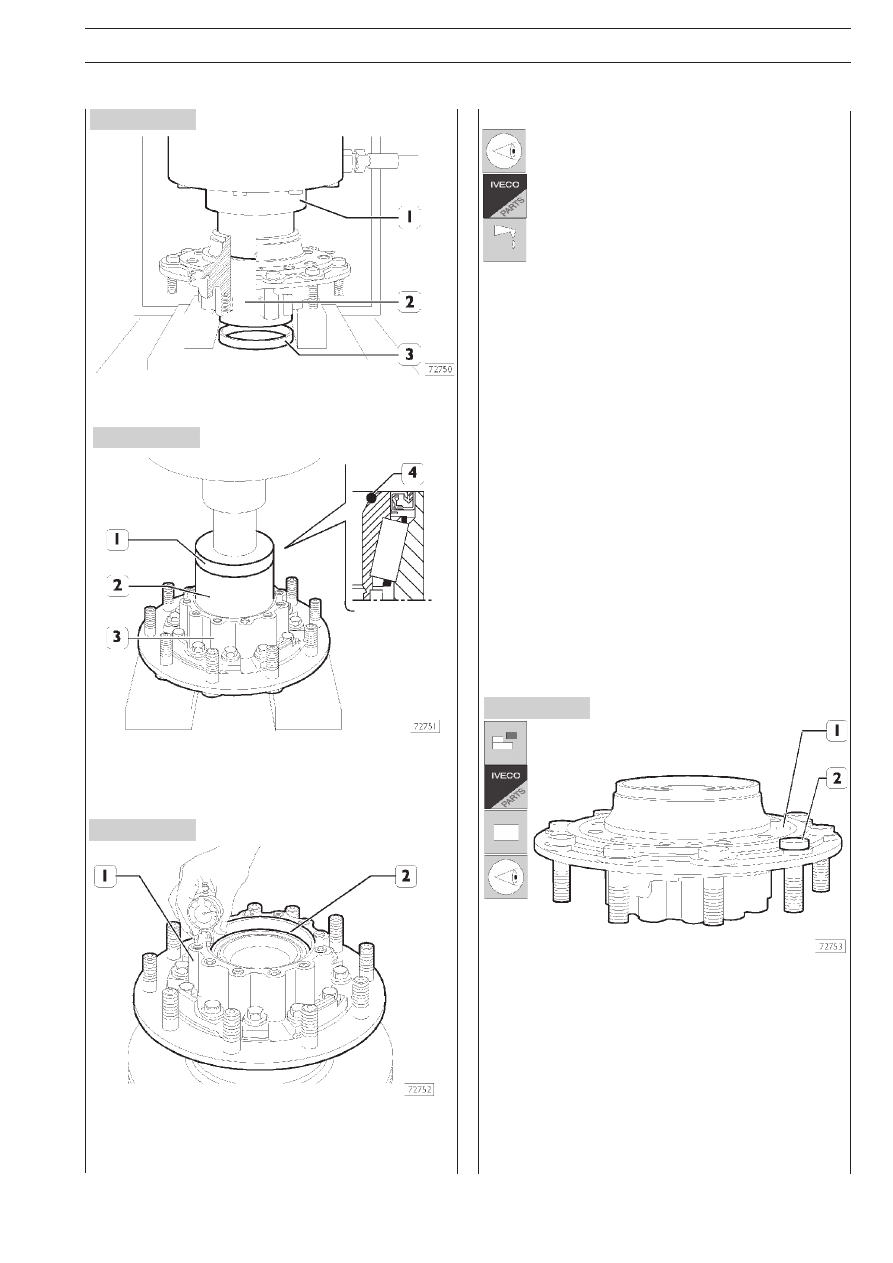

Гидравлическим прессом и приспособлением 99370708 (1) выпресD
суйте из ступицы колеса (2) распорную втулку (3) и подшипник (2).

Поместите подшипник (2) с уплотнением (4) той стороной,
как это показано на рисунке, на ступицу (3).
С помощью пресса и приспособления 99370706 (1) запресD
суйте подшипник (2). Усилие запрессовки: 25000—85000 Н.

Установите распорную втулку (2) в ступицу (1), затем с помоD
щью индикатора убедитесь, что втулка (2) утоплена ниже поD
верхности ступицы на расстояние 0,0 – 0,145 мм. Измерения
проводить в двух диаметрально противоположных точках втулки.

Рисунок 16

Рисунок 17

Рисунок 18

Подходящим инструментом выпрессуйте шпильки (2) из стуD
пицы. Удостоверьтесь, что контактная поверхность головок
шпилек и ступицы не имеет задиров.
Аккуратно запрессуйте новые шпильки в ступицу. Усилие, приD
лагаемое к головке шпилек, не должно превышать 2500 кг.
Допуск на отклонение от перпендикуляной оси состовляет
0,3 мм.

22

ЗАДНИЕ МОСТЫ

S

TRALIS

База — сентябрь 2001 г.

Публикация  603.43.673

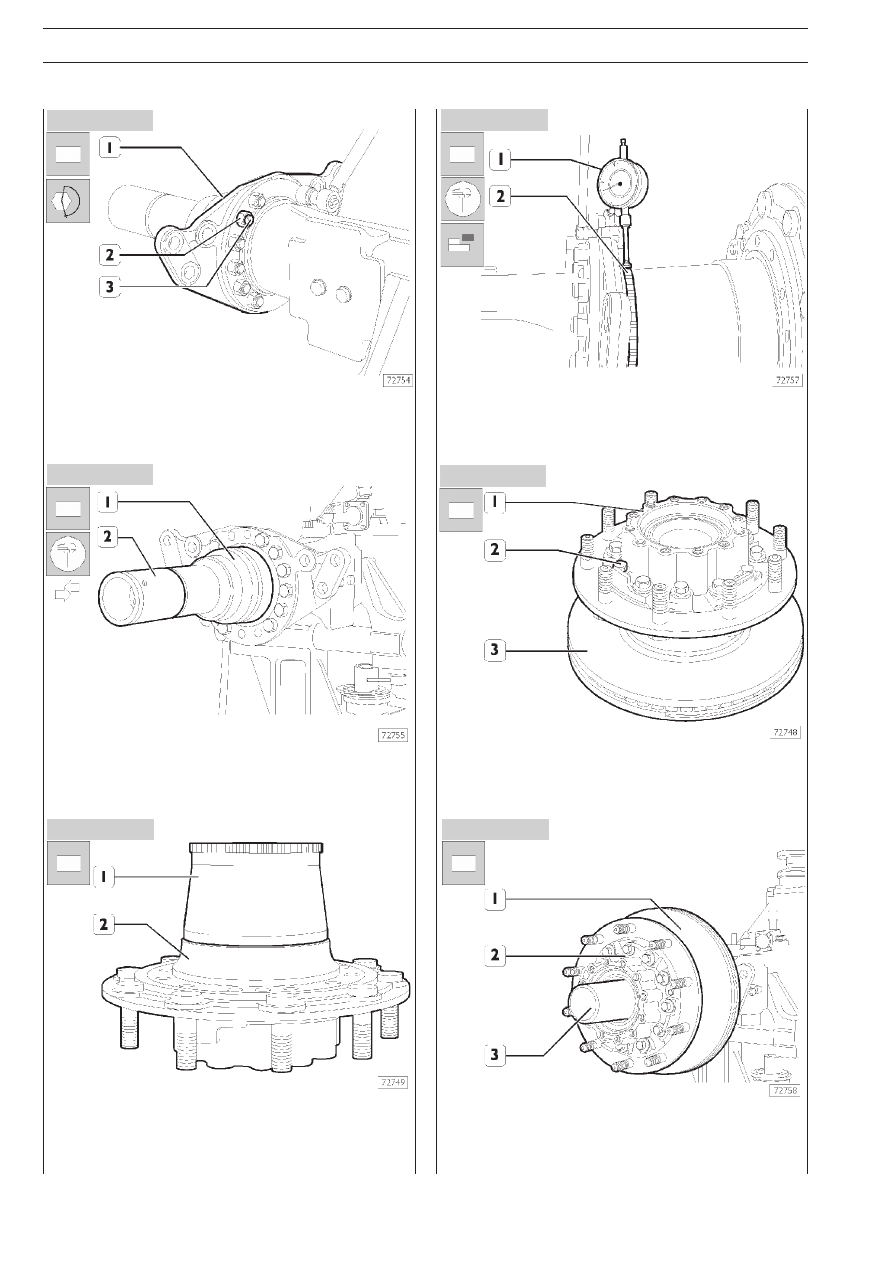

Нагрейте задающее колесо (1) до температуры приблизиD
тельно 150°C и установите его на ступицу колеса (2).
По завершении установки убедитесь в том, что задающее коD
лесо (1) правильно запрессовано в посадочном месте ступицы.

Рисунок 23

Рисунок 21

Если пластина (1) снималась, установите ее обратно на
картер моста и затяните гайки (2) болтов крепления (3) с
заданным крутящим моментом.

Установите ступицу колеса (3) на кожух полуоси, затем с
помощью индикатора (1) на магнитной подставке измерьте
радиальное биение задающего колеса (2). Оно не должно
превышать 0,2 мм. Снимите ступицу колеса (3).

Установите тормозной диск (3) на ступицу колеса (1) и заD
верните болты (2).

Проденьте стропу сквозь дисковый тормоз (1), с помощью
тали поднимите его и установите ступицу колеса (2) на коD
жух полуоси. Снимите приспособление 99370700 (3).

Наверните направляющую 99370700 (2) на кожух полуD
оси. На внешнюю сторону приспособления (1) нанесите
смазку Tutela W140/MDDA.

Рисунок 22

Рисунок 19

Рисунок 24

Рисунок 20
