Грузовик Iveco Stralis. Руководство - часть 132

S

TRALIS

ТРАНСМИССИЯ

9

Испр. — апрель 2002 г.

Рисунок 4

ПРОВЕРКА КАРДАННОЙ ПЕРЕДАЧИ НА АВТОМОБИЛЕ

Карданные валы поставляются изготовителем готовыми к ус?
тановке.

Они отбалансированы статически и динамически. Прива?
ренные к валам пластины необходимы для балансировки.

Если по каким?либо причинам пластины отсутствуют, вал
следует отбалансировать заново.

Проверните карданный вал и одновременно в противопо?
ложном направлении скользящую вилку (см. стрелки на ри?
сунке). Убедитесь в отсутствии чрезмерного люфта в шлице?
вом соединении. Покачайте вилки (стрелки) и убедитесь
в отсутствии чрезмерного износа крестовины. В случае не?
обходимости замените крестовину.

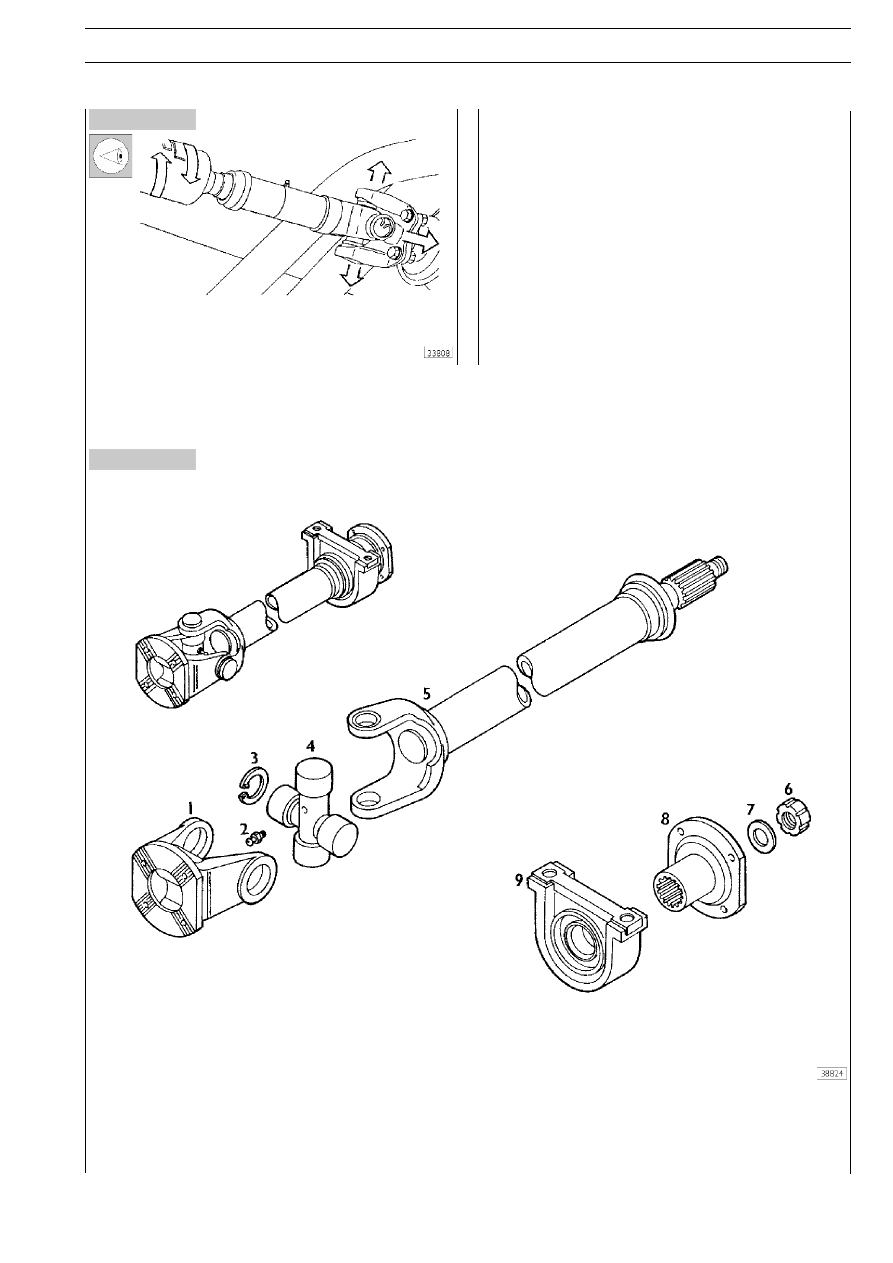

ДЕТАЛИ ПЕРЕДНЕГО КАРДАННОГО ВАЛА

1. Фланец передней вилки — 2. Пресс?масленка — 3. Стопорное кольцо — 4. Крестовина — 5. Вал —

6. Кольцевая гайка — 7. Шайба — 8. Задний фланец — 9. Опора

Рисунок 5

10

ТРАНСМИССИЯ

S

TRALIS

Испр. — апрель 2002 г.

Рисунок 6

РАЗБОРКА И СБОРКА КАРДАННЫХ ШАРНИРОВ

Круглогубцами извлеките стопорное кольцо (3, рисунок 6).
Постукивайте по фланцу вилки (1) молотком, пока подшип?
ник не выйдет из посадочного места, т. е. до момента каса?
ния крестовиной (4) вилки. Переверните узел и повторите
указанные операции. Извлеките вручную один из двух под?
шипников, снимите вилку (1); затем с помощью бородка из?
влеките второй подшипник. Аналогичным образом извлеки?
те подшипники другой вилки и освободите крестовину (4).

При сборке выполните указанные операции в обратном по?
рядке.

РАЗБОРКА И СБОРКА ОПОРЫ

С помощью соответствующего инструмента отверните коль?
цевую гайку (6, Рис. 5) и снимите с карданного вала сле?
дующие детали:

❑ шайбу (7);

❑ задний фланец (8);

❑ опору (9).

При сборке выполните указанные операции в обратном по?
рядке.

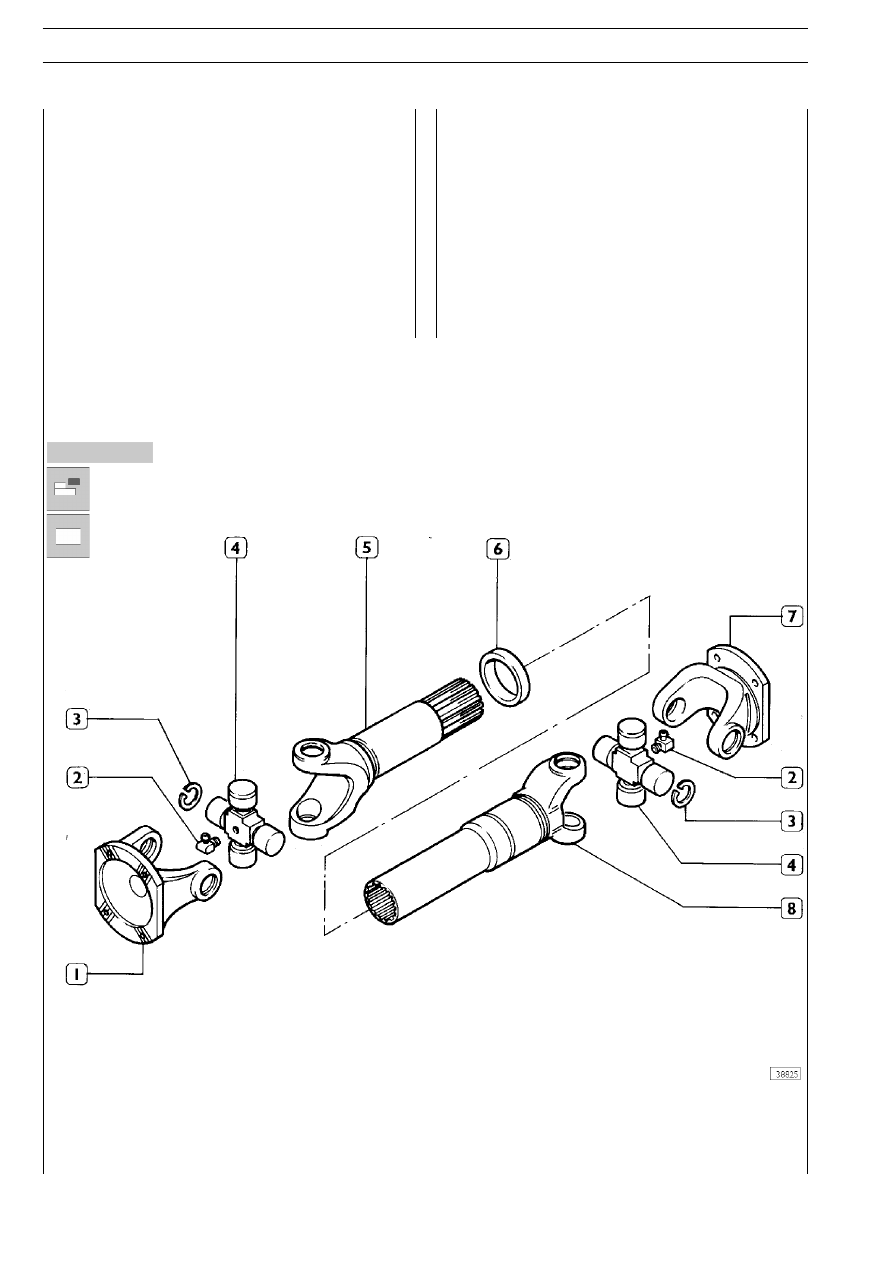

ДЕТАЛИ ЗАДНЕГО (СО СКОЛЬЗЯЩЕЙ ВИЛКОЙ) КАРДАННОГО ВАЛА

1. Фланец передней вилки — 2. Пресс?масленка — 3. Стопорное кольцо — 4. Крестовина — 5. Передняя часть вала —

6. Уплотнительная шайба (только для вала KLEIN) — 7. Фланец задней вилки — 8. Задняя часть вала

S

TRALIS

ЗАДНИЕ МОСТЫ

1

Публикация  603.43.673/A

База — сентябрь 2001 г.

Ред. — Апрель 2002 г.

РАЗДЕЛ 7

5250

Задние мосты

Задние мосты

Задние мосты

Задние мосты

Задние мосты

Стр.

ДИАГНОСТИКА  НЕИСПРАВНОСТЕЙ . . . . . . . . . . .

3

СНЯТИЕ – УСТАНОВКА ЗАДНЕГО МОСТА . . . . . .

5

❑ Снятие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5

❑ Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5

СНЯТИЕ – УСТАНОВКА ДИФФЕРЕНЦИАЛА ЗАДНЕГО

МОСТА НА АВТОМОБИЛЕ . . . . . . . . . . . . . . . . . .

6

❑ Снятие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6

❑ Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6

ЗАДНИЙ МОСТ MERITOR U 177 E С ДИСКОВЫМИ

ТОРМОЗАМИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9

ЗАДНИЙ МОСТ MERITOR U 177 E С БАРАБАННЫМИ

ТОРМОЗАМИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

45

ЗАДНИЙ МОСТ МЕРИТОР MS 13D175 (R 1783)

с дисковыми тормозами . . . . . . . . . . . . . . . . . . . . . .

65

ЗАДНИЙ МОСТ МЕРИТОР MS 13D175 (R 1783)

с барабанными тормозами . . . . . . . . . . . . . . . . . . .

71

СДВОЕННЫЕ МОСТЫ MERITOR RT 160 E:

❑ СРЕДНИЙ RP 160 E (R 2478) . . . . . . . . . . . . . . .

79

❑ ЗАДНИЙ RR 160 E (R 0878) . . . . . . . . . . . . . . . .

125

MERITOR RT I60E/I:

❑ СРЕДНИЙ RP 160 E (R 2478) . . . . . . . . . . . . . . .

79

❑ ЗАДНИЙ RR 160 E (R 0878) . . . . . . . . . . . . . . . .

153
