S

TRALIS

ТРАНСМИССИЯ

5

Испр.— апрель 2002 г.

ДИАГНОСТИКА

Основные неисправности карданной передачи:
1 ?

повышенная шумность и вибрации в трансмиссии

1

ШУМ И ВИБРАЦИИ В ТРАНСМИССИИ

Проверить балансировку и подобрать места уста?
новки балансировочных пластин.

ДА

ДА

НЕТ

НЕТ

ДА

Деформация карданного вала.

Неотбалансированный карданный вал.

Чрезмерный люфт в шлицевых соединениях.

Замените карданный вал.

Замените карданный вал.

Тщательно проверьте и затяните все ослабленные
болты и гайки; замените поврежденные детали.

ДА

ДА

НЕТ

НЕТ

Ослаблены болты и гайки крепления карданного
вала к фланцам коробки передач и заднего моста.

Заклинивание или чрезмерный износ карданных
шарниров.

Отремонтируйте или замените карданные шарниры.

(продолжение)

6

ТРАНСМИССИЯ

S

TRALIS

Затянуть болты заданным крутящим моментом.

ДА

ДА

НЕТ

Ослаблены болты крепления упругой опоры.

Изношена упругая вставка средней опоры.

Замените опору.

Замените опору.

ДА

ДА

НЕТ

НЕТ

Чрезмерный люфт или износ подшипника средней
эластичной опоры.

Ослаблены болты и гайки крепления фланца к хво?
стовику карданного вала.

Затянуть болты и гайки заданным крутящим моментом.

S

TRALIS

ТРАНСМИССИЯ

7

Испр.— апрель 2002 г.

УЗЕЛ

КРУТЯЩИЙ МОМЕНТ

Нм

м

Гайа репления фланца  арданном вал

M 40 × 1,5

M 55 × 1,5

350 + 50

380 + 70

35 + 5

38 + 7

Болт репления фланца  арданном вал M20 × 160

450 ± 34

45 ± 3,4

Гайа болта репления фланца арданноо вала

133,5 ± 13,5

13,3 ± 1,3

Гайа болта М12 репления ронштейна прой опоры  шасси

92 ± 9

9,2 ± 1

МОМЕНТЫ ЗАТЯЖКИ

ИНСТРУМЕНТЫ И ОСНАСТКА

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99370618

Опора для снятия?установки карданного вала.

8

ТРАНСМИССИЯ

S

TRALIS

Испр. — апрель 2002 г.

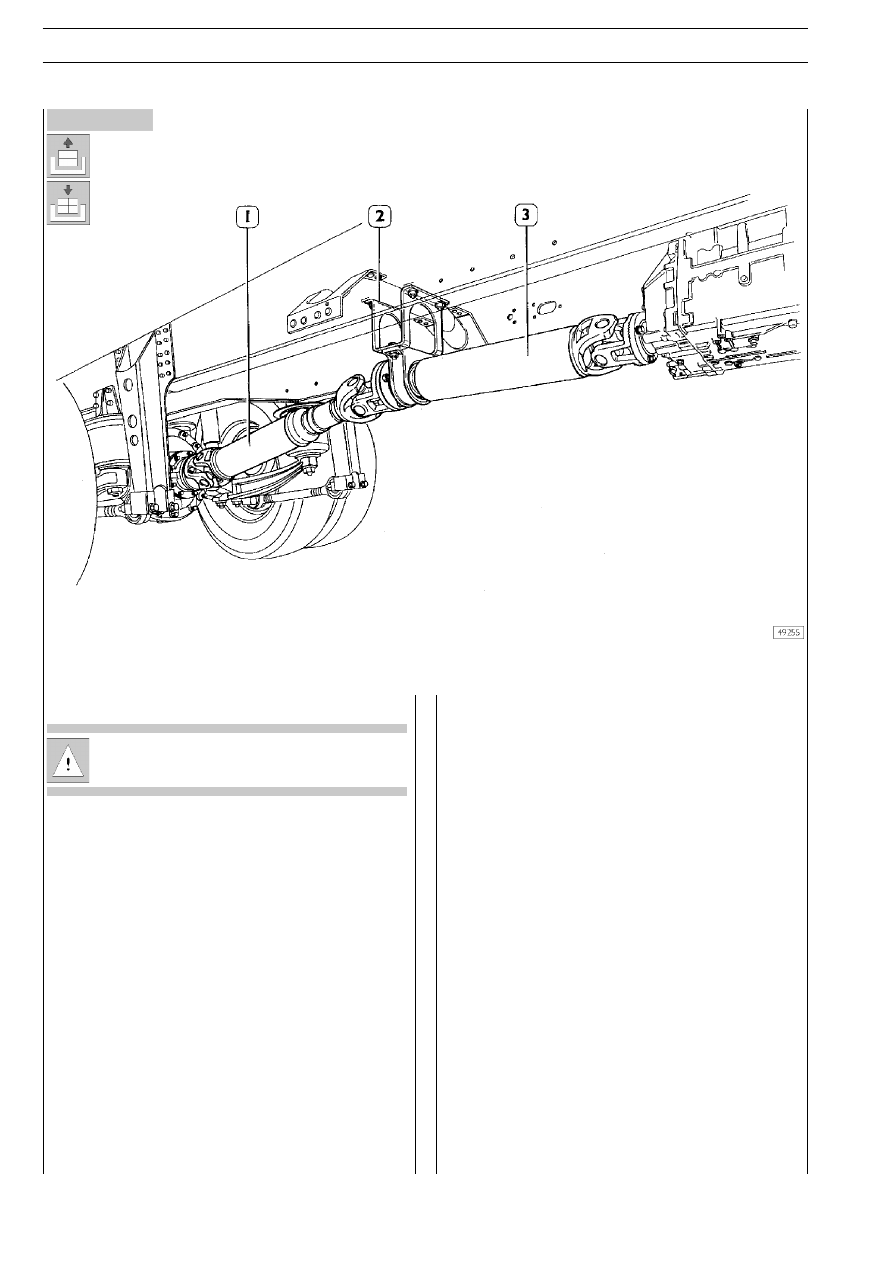

Рисунок 3

505620

СНЯТИЕ И УСТАНОВКА КАРДАННОГО ВАЛА

КАРДАННАЯ ПЕРЕДАЧА СОСТОИТ ИЗ СЛЕДУЮЩИХ ЭЛЕМЕНТОВ:

Передний (соединительный) вал (3) — Опора (2) — Задний вал со скользящей вилкой (1)

Снятие

При ремонте трансмиссии начинать следует всегда
со снятия заднего вала.

Подведите под задний карданный вал гидравлический дом?
крат с опорой 99370618. Отверните болты крепления
фланцев и отсоедините карданный вал; при демонтаже пе?
реднего вала отсоедините также опору крепления кардан?
ного вала к шасси.

Установка

Выполните описанные выше действия в обратном порядке.
При сборке обратите внимание:

❑ Задний вал

•

Совместите стрелки на скользящей вилке и на са?
мом валу.

❑ Передний вал

•

Отверстия в переднем фланце должны быть соос?
ны с отверстиями в заднем фланце.

•

Запрещается повторно использовать гайки бол?
тов крепления фланцев, гайки следует обязатель?
но заменить.

•

Болты крепления фланцев вставляются в отвер?
стия фланцев со стороны карданного шарнира.

•

Все болты и гайки должны быть затянуты заданным
крутящим моментом.

•

Фланец скользящей вилки карданного вала дол?
жен быть соединен с фланцем ведомого вала КП.
