S

TRALIS

ГИДРАВЛИЧЕСКИЙ ТОРМОЗЗАМЕДЛИТЕЛЬ ZF — INTARDER

15

3

НЕРАВНОМЕРНОЕ ТОРМОЗНОЕ УСИЛИЕ

Замените изношенные или неисправные детали.

ДА

ДА

НЕТ

НЕТ

ДА

Попадание охлаждающей жидкости в тормозза
медлитель из теплообменника.

Неисправность пропорционального электромаг
нитного клапана и управляющего клапана.

Неисправность внутри тормозазамедлителя.

Отремонтируйте тормоззамедлитель.

Проверьте состояние прокладки теплообменника
и при необходимости замените ее.

Замените электропневматический клапан.

ДА

ДА

НЕТ

НЕТ

ДА

Разрыв или негерметичность трубок подачи сжато
го воздуха.

Неисправность электропневматического клапана
гидроаккумулятора.

Пружины фиксаторов направляющих штоков вилок
ослаблены или сломаны.

Замените изношенные или неисправные детали.

Подтяните резьбовые соединения. Замените по
врежденные трубки.

Замените датчик температуры.

ДА

ДА

НЕТ

НЕТ

Неисправность температурного датчика.

Неисправность внутри тормозазамедлителя.

Отремонтируйте тормоззамедлитель.

16

ГИДРАВЛИЧЕСКИЙ ТОРМОЗЗАМЕДЛИТЕЛЬ ZF — INTARDER

S

TRALIS

4

ТОРМОЗЗАМЕДЛИТЕЛЬ НЕ ВЫКЛЮЧАЕТСЯ

ИЛИ ВЫКЛЮЧАЕТСЯ НЕ ДО КОНЦА

Отремонтируйте тормоззамедлитель.

ДА

НЕТ

ДА

Неисправность электропневматического клапана
гидроаккумулятора.

Неисправность внутри тормозазамедлителя.

Замените электропневматический клапан.

5

КОНТРОЛЬНАЯ ЛАМПА (ИНДИКАТОР) ТО ГОРИТ,

ТО ГАСНЕТ (РЫЧАЖОК В ПОЛОЖЕНИИ 16)

Замените датчик температуры.

ДА

ДА

НЕТ

НЕТ

ДА

Срабатывание ЭБУ изза повышения температуры
охлаждающей жидкости (низкая частота вращения
двигателя).

Неисправность температурного датчика.

Низкий уровень охлаждающей жидкости.

Долейте охлаждающую жидкость до нужного уровня.

Увеличьте частоту вращения двигателя, чтобы уве
личить расход охлаждающей жидкости.

Протестируйте и в случае необходимости замени
те ЭБУ.

ДА

ДА

НЕТ

НЕТ

Неисправность или сбой в работе ЭБУ.

Найдите неисправность и устраните.

Неисправность в работе электрооборудования.

S

TRALIS

ГИДРАВЛИЧЕСКИЙ ТОРМОЗЗАМЕДЛИТЕЛЬ ZF — INTARDER

17

6

ПРЕЖДЕВРЕМЕННОЕ СРАБАТЫВАНИЕ

ТЕМПЕРАТУРНОГО ОГРАНИЧИТЕЛЯ

ТОРМОЗНОГО МОМЕНТА

Протестируйте и в случае необходимости
замените ЭБУ.

ДА

НЕТ

ДА

Недостаточно эффективная работа системы
охлаждения.

Неисправность или сбой в работе ЭБУ.

Выясните причину и восстановите нормальную
работу системы охлаждения.

18

ГИДРАВЛИЧЕСКИЙ ТОРМОЗЗАМЕДЛИТЕЛЬ ZF — INTARDER

S

TRALIS

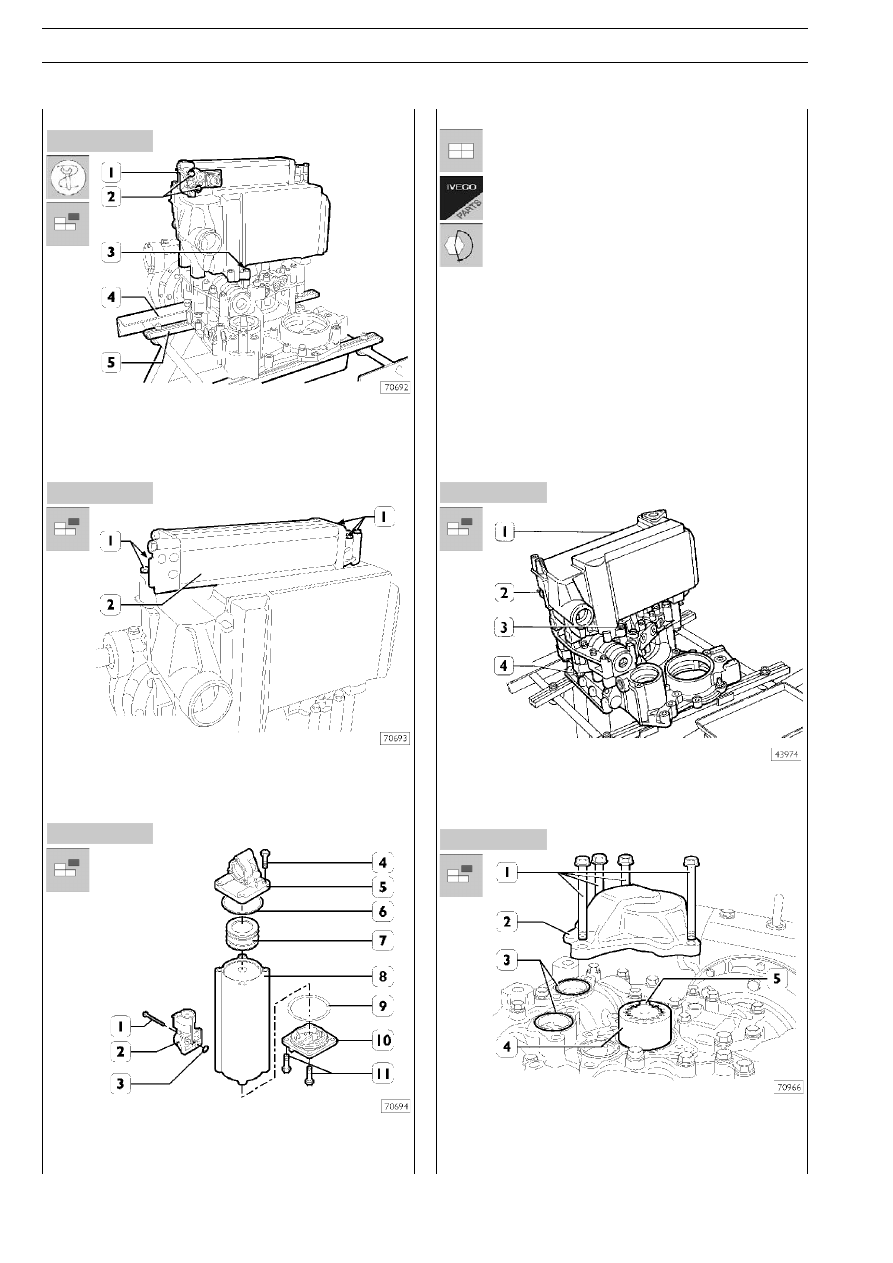

Рисунок 9

Рисунок 10

Рисунок 11

Рисунок 12

Рисунок 13

534230

РЕМОНТ

Используя стропы и таль, установите тормоз
замедлитель (3) на вращающийся стенд 99322205 (4),
на который также установлен кронштейн 99322225 (5).
Отверните болты (2) и снимите электропневматический
клапан (1).

Гидравлический аккумулятор
Разборка

Отверните болты (1) и отсоедините гидравлический аккуму
лятор (2).

Отверните болты (1) и снимите электромагнитный
клапан (2). Отверните болты (4 и 11) и снимите боковые
крышки (5 и 10). Извлеките поршень (7) из корпуса (8).

Сборка

Сборка выполняется в порядке, обратном разбор
ке. Установите новые уплотнения (3  6  9) и затя
ните болты (1  4  11) заданным крутящим момен
том.

Разборка тормозазамедлителя

Выкрутите датчик температуры охлаждающей жидкости (2).
Отверните гайки (3 и 4) и снимите теплообменник.

Извлеките сальники (3). Отверните болты (1) и снимите
корпус масляного насоса (2).

Снимите внутреннюю (5) и наружную (4) шестерни масля
ного насоса.
