Грузовик Iveco Stralis. Руководство - часть 114
S
TRALIS
КОРОБКИ ПЕРЕДАЧ E
URO
T
RONIC
A
UTOMATED
165
Испр. — апрель 2002 г.

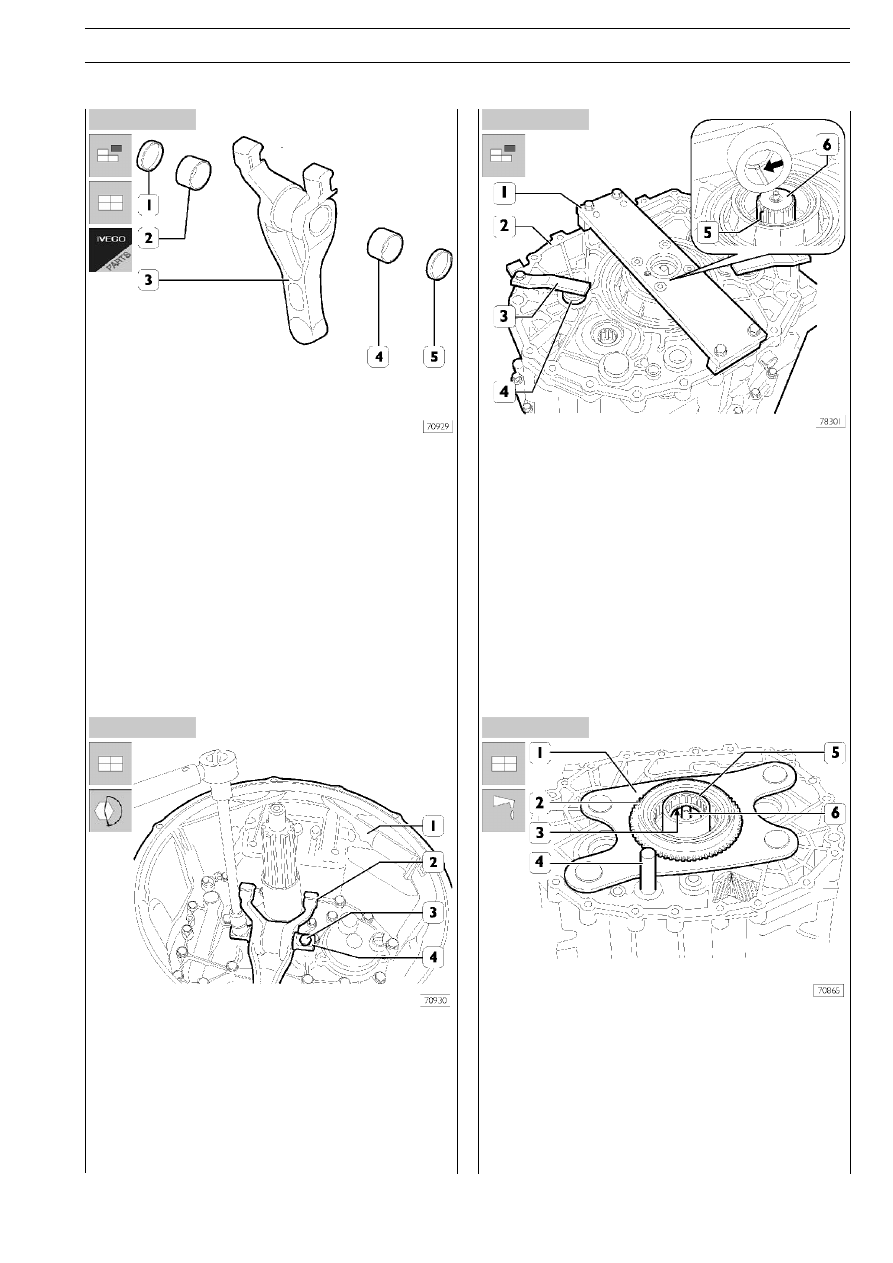

Рисунок 138
Рисунок 139
Рисунок 140
Рисунок 141
Вилка выключения сцепления
Для замены втулок (2 и 4) и уплотнений (1 и 5) на вилке (3)
при сборке и разборке используйте соответствующую
ударную оправку.
Вставьте в вилку (2) палец (4) и затяните болты (3), которы;
ми вилка фиксируется к переднему картеру (1) заданным
крутящим моментом.
Переверните КП.
Снимите с центрального картера (2) пластину 99370153
(1) и скобы (3), которыми заблокированы оси (4).
Установите пластину в сборе с соединительным кольцом
(2), регулировочную шайбу (3), соединительную муфту (5) и
шток (4).
Завершите сборку КП, установив задний картер и исполни;
тельный механизм переключения передач, как это описано
в соответствующих разделах.
Залейте в коробку смазочное масло рекомендованного
типа и в соответствующем количестве.
