При каждой замене форсунки свяжитесь со станцией
MODUS и, по запросу программы, введите код, выбитый на
форсунке (→), для перепрограммирования блока управлеQ
ния.

При проверке зазоров клапанных коромысел важQ
но проверить преднатяг насосQфорсунок.

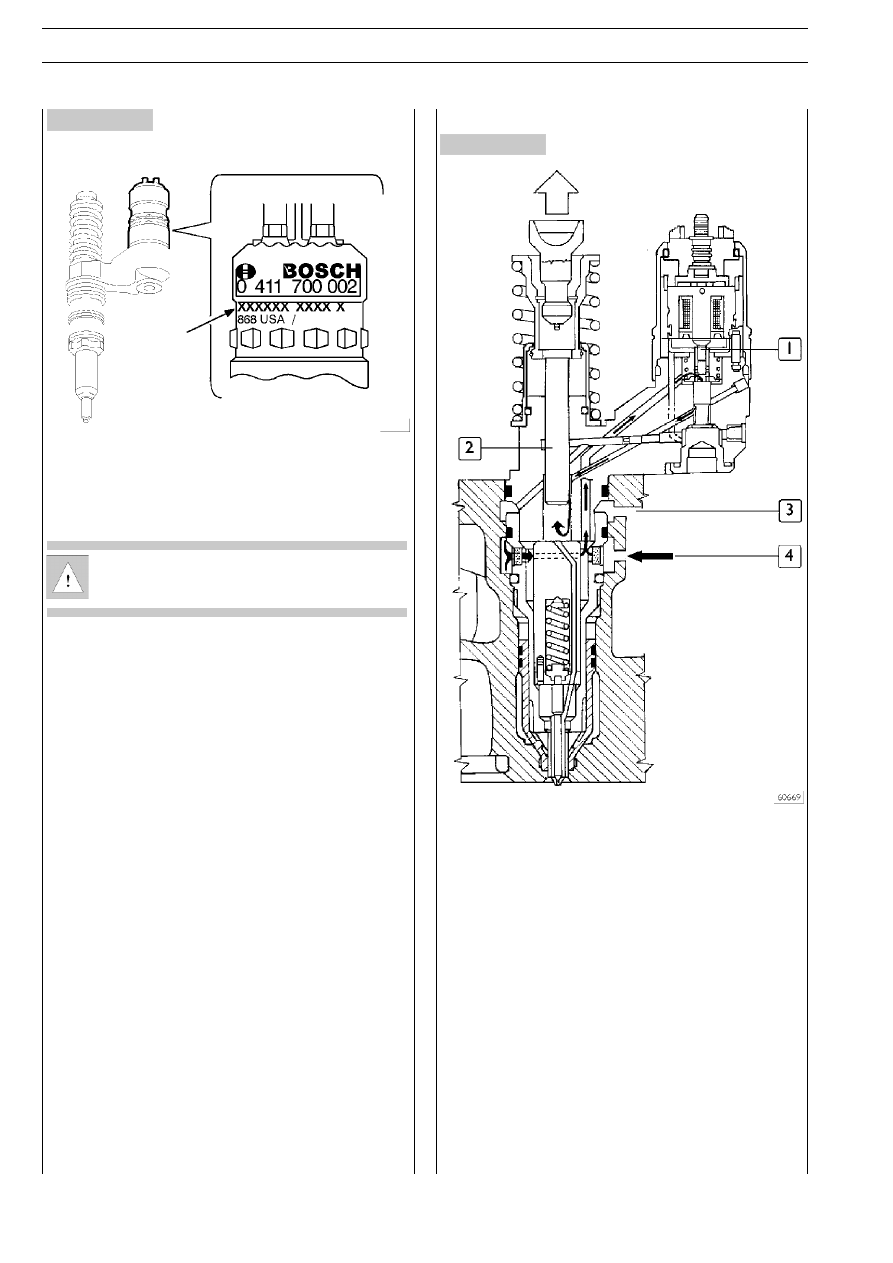

Фазы впрыска

1. Топливный клапан — 2. Плунжер насоса — 3. Канал возQ

врата топлива — 4. Питающий и возвратный канал

Фаза всасывания

На фазе всасывания плунжер насоса (2) движется вверх.
Пройдя наивысшую точку кулачка, ролик коромысла приQ
ближается к затылку кулачка.
Топливный клапан (1) открывается, и топливо поступает
в форсунку из нижнего канала (4) в головке блока цилиндQ
ров.
Всасывание продолжается до тех пор, пока плунжер
не достигнет верхней точки.

S

TRALIS

ДВИГАТЕЛЬ F3A

113

Рисунок 226

Рисунок 225

1. Топливный клапан — 2. Плунжер насоса — 3. Канал возQ

врата топлива — 4. Питающий и возвратный канал

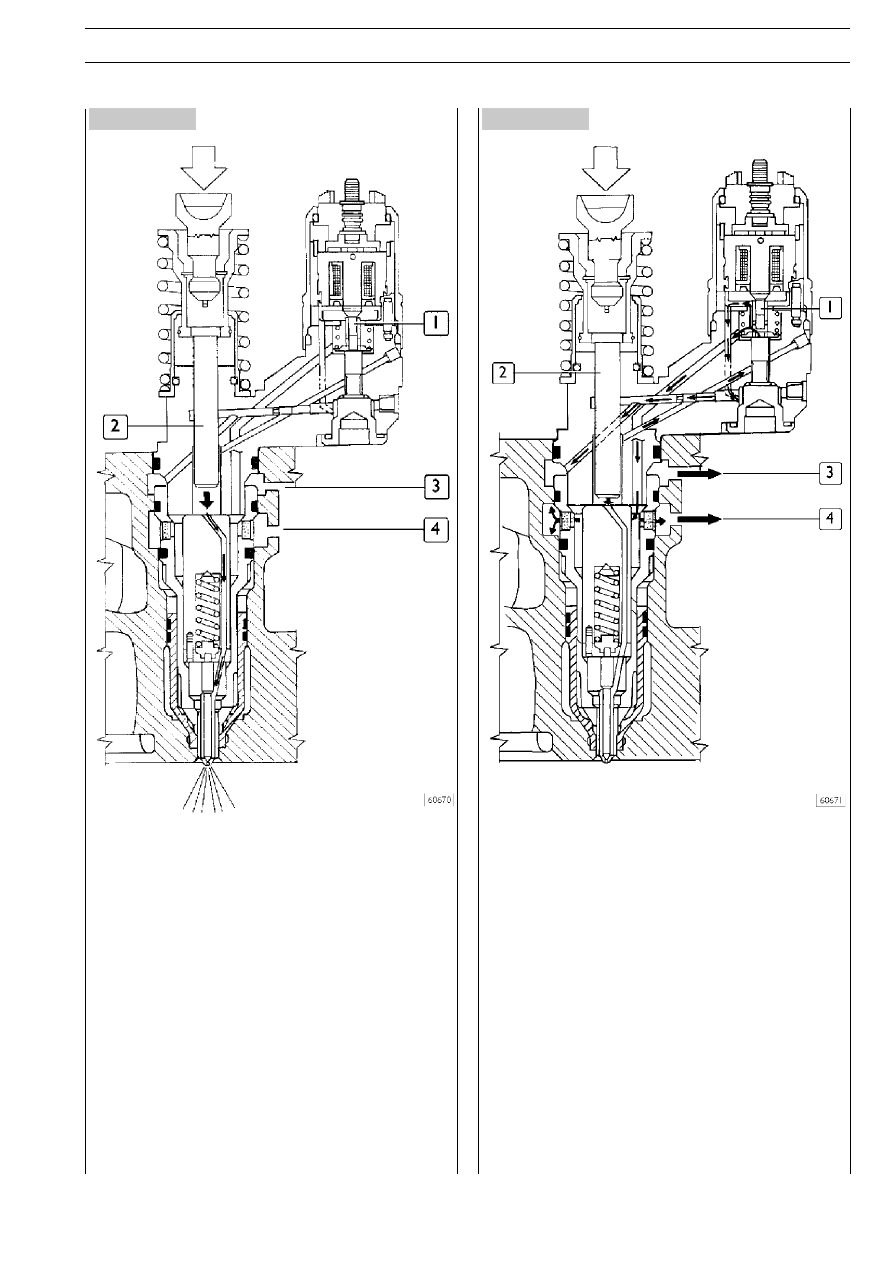

Фаза впрыска

Фаза впрыска начинается в тот момент, когда, в опредеQ
ленной точке фазы движения плунжера вниз, электромагнит
включается и топливный клапан (1) перекрывается.
Момент начала впрыска рассчитывается электронным блоQ
ком управления и зависит от режима работы двигателя.
Кулачок продолжает через коромысло толкать плунжер (2),
и фаза впрыска продолжается, пока закрыт топливный клаQ
пан (1).

1. Топливный клапан — 2. Плунжер насоса — 3. Канал возQ

врата топлива — 4. Питающий и возвратный канал

Фаза снижения давления

Фаза впрыска завершается в тот момент, когда, в опредеQ
ленной точке фазы движения плунжера вниз, электромагнит
выключается и топливный клапан (1) открывается.
Топливо стекает в возвратную магистраль через открытый
клапан (1), каналы форсунки и канал (4) в головку блока
цилиндров.
Время, в течение которого электромагнит топливного клаQ
пана остается включенным и которое  рассчитывается элекQ
тронным блоком управления, является длительностью впрыQ
ска топлива и зависит от режима работы двигателя.

S

TRALIS

ДВИГАТЕЛЬ F3B

117

Двигатель F3B

Стр.

ВИД ДВИГАТЕЛЯ С РАЗЛИЧНЫХ СТОРОН . . . . . .

119

ТЕХНИЧЕСКОЕ ОПИСАНИЕ . . . . . . . . . . . . . . . . . . .

122

ГРАФИКИ ХАРАКТЕРИСТИК . . . . . . . . . . . . . . . . . . . .

123

ОБЩИЕ ХАРАКТЕРИСТИКИ . . . . . . . . . . . . . . . . . . . .

126

НОМИНАЛЬНЫЕ РАЗМЕРЫ И ПОСАДКИ

СОПРЯГАЕМЫХ ДЕТАЛЕЙ . . . . . . . . . . . . . . . . . . .

129

МОМЕНТЫ ЗАТЯЖКИ . . . . . . . . . . . . . . . . . . . . . . . . .

135

СХЕМЫ ПОСЛЕДОВАТЕЛЬНОСТИ ЗАТЯЖКИ БОЛТОВ

КРЕПЛЕНИЯ ОСНОВНЫХ УЗЛОВ ДВИГАТЕЛЯ .

138

ИНСТРУМЕНТЫ И ОСНАСТКА . . . . . . . . . . . . . . . . .

142

СНЯТИЕ И УСТАНОВКА ДВИГАТЕЛЯ . . . . . . . . . . . .

153

❑

Снятие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

153

❑

Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

156

❑

Заправка системы охлаждения двигателя . . . .

157

❑

Удаление воздуха из системы питания . . . . . . .

158

❑

Проверочные работы и измерения . . . . . . . . . .

158

РАЗБОРКА ДВИГАТЕЛЯ НА СТЕНДЕ . . . . . . . . . . . . .

161

РЕМОНТ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

168

БЛОК ЦИЛИНДРОВ . . . . . . . . . . . . . . . . . . . . . . . . . .

168

❑

Проверочные работы и измерения . . . . . . . . . .

168

❑

Гильзы цилиндров . . . . . . . . . . . . . . . . . . . . . . . . .

169

❑

Замена гильз цилиндров . . . . . . . . . . . . . . . . . . .

170

❑

Коленчатый вал. . . . . . . . . . . . . . . . . . . . . . . . . . . .

171

❑

Измерение диаметров коренных и шатунных
шеек коленчатого вала . . . . . . . . . . . . . . . . . . . .

172

❑

Предварительное определение размерной группы
вкладышей коренных и шатунных подшипников . .

173

❑

Выбор вкладышей коренных и шатунных
подшипников . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

174

❑

Замена шестерни газораспределительного
механизма и масляного насоса
на коленчатом валу . . . . . . . . . . . . . . . . . . . . . . .

180

❑

Проверка установочных зазоров
коренных шеек . . . . . . . . . . . . . . . . . . . . . . . . . . . .

180

❑

Проверка осевого люфта коленчатого вала .

181

❑

Шатун с поршнем в сборе . . . . . . . . . . . . . . . . .

182

S

TRALIS

ДВИГАТЕЛЬ F3B

119

Рисунок 1

Рисунок 2

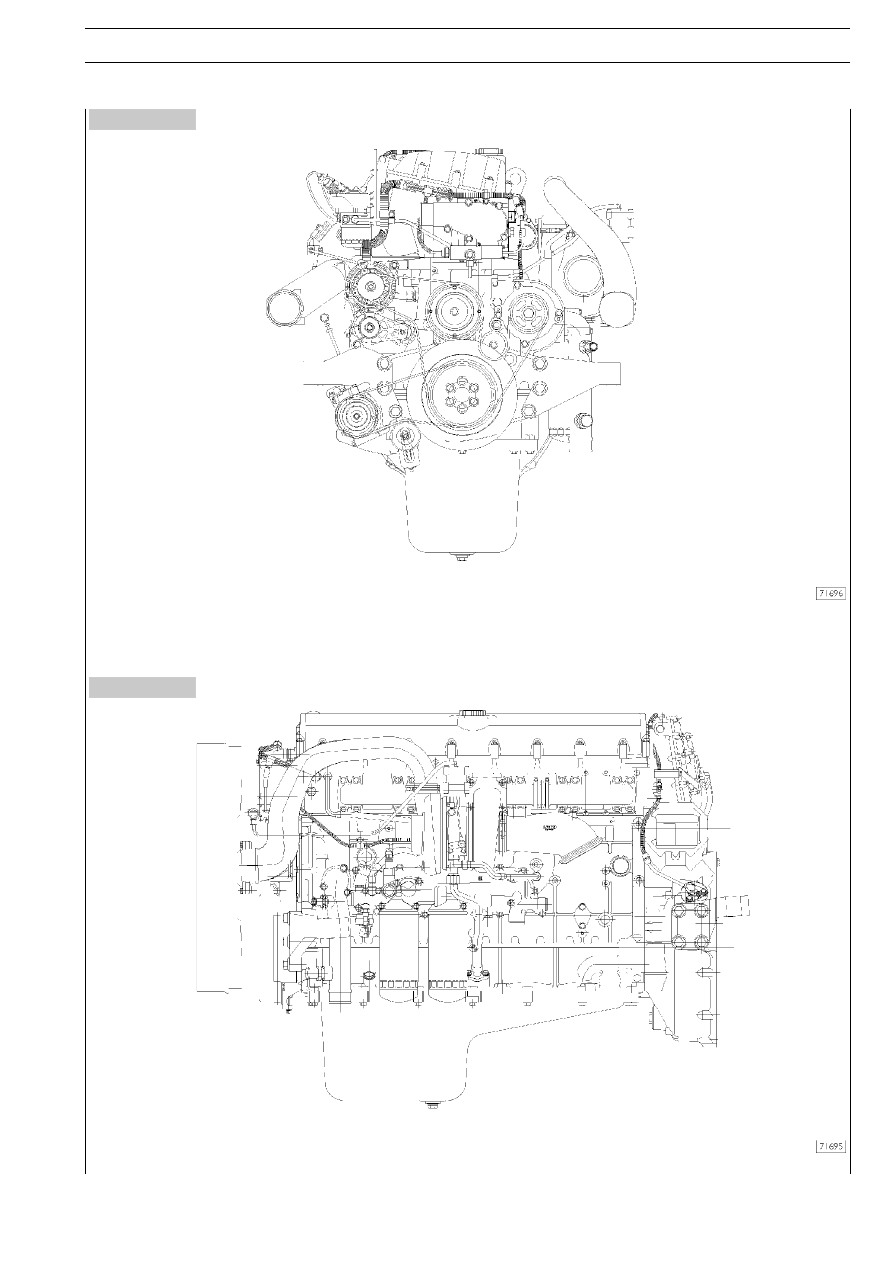

ВИД ДВИГАТЕЛЯ С РАЗЛИЧНЫХ СТОРОН
