Iveco Stralis AT/AD. Manual - part 243

79504

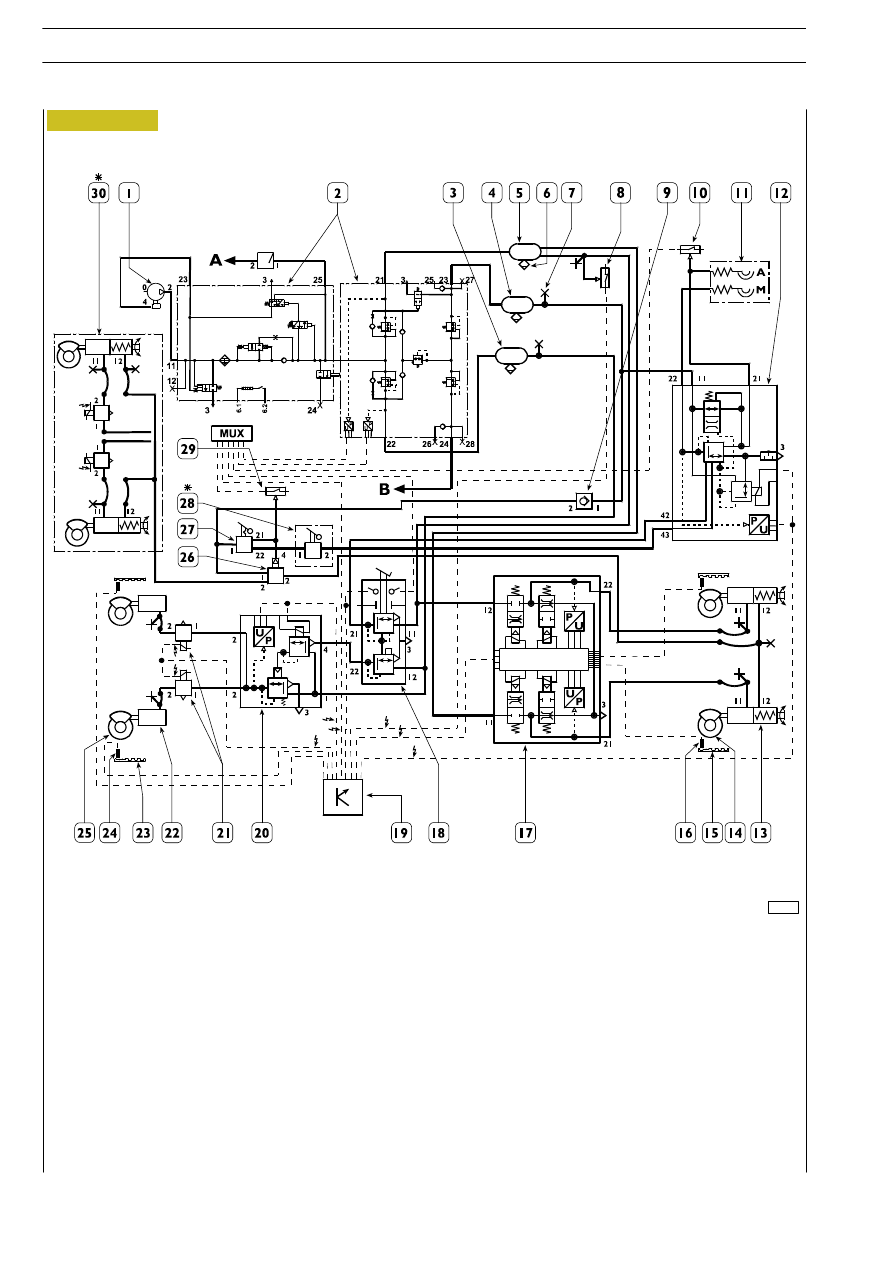

Figure 26

1. Compressor — 2. Air processing unit 10.5 bars — 3. Front axle air tank 20 l. — 4. Parking air tank 20 l. — 5. Rear axle

air tank 30 l. — 6. Manual discharge valve — 7. Air test point — 8. Rear axle low pressure switch for ASR — 6.6 bars —

9. Parking system one-way valve — 10. Trailer system low pressure switch — 5.5 bars — 11. Semitrailer half-couplings —

12. Trailer brake servo control valve — 13. Rear axle combined cylinder — 14. Rear axle disc brake assembly — 15. Rear

axle phonic wheel — 16. Rear axle speed sensor — 17. Rear axle brake control electro-pneumatic modulator — 18. Duplex

control valve — 19. EBS electronic control unit — 20. Front axle brake control relay solenoid valve — 21. Front axle

ABS solenoid valves — 22. Front axle diaphragm brake cylinder — 23. Front axle phonic wheel — 24. Front axle

speed sensor — 25. Front axle disc brake assembly — 26. Parking control relay valve — 27. Parking manual control valve —

28. Trailer slowing manual control valve — 29. Handbrake low pressure switch turned on — 6.6 bars —

30. Front axle parking brake - A. To the air suspension system — B. To the service system - * Optional extra

S

TRALIS

AT/AD

30

AIR SYSTEM - BRAKES

Base - January 2003

79505

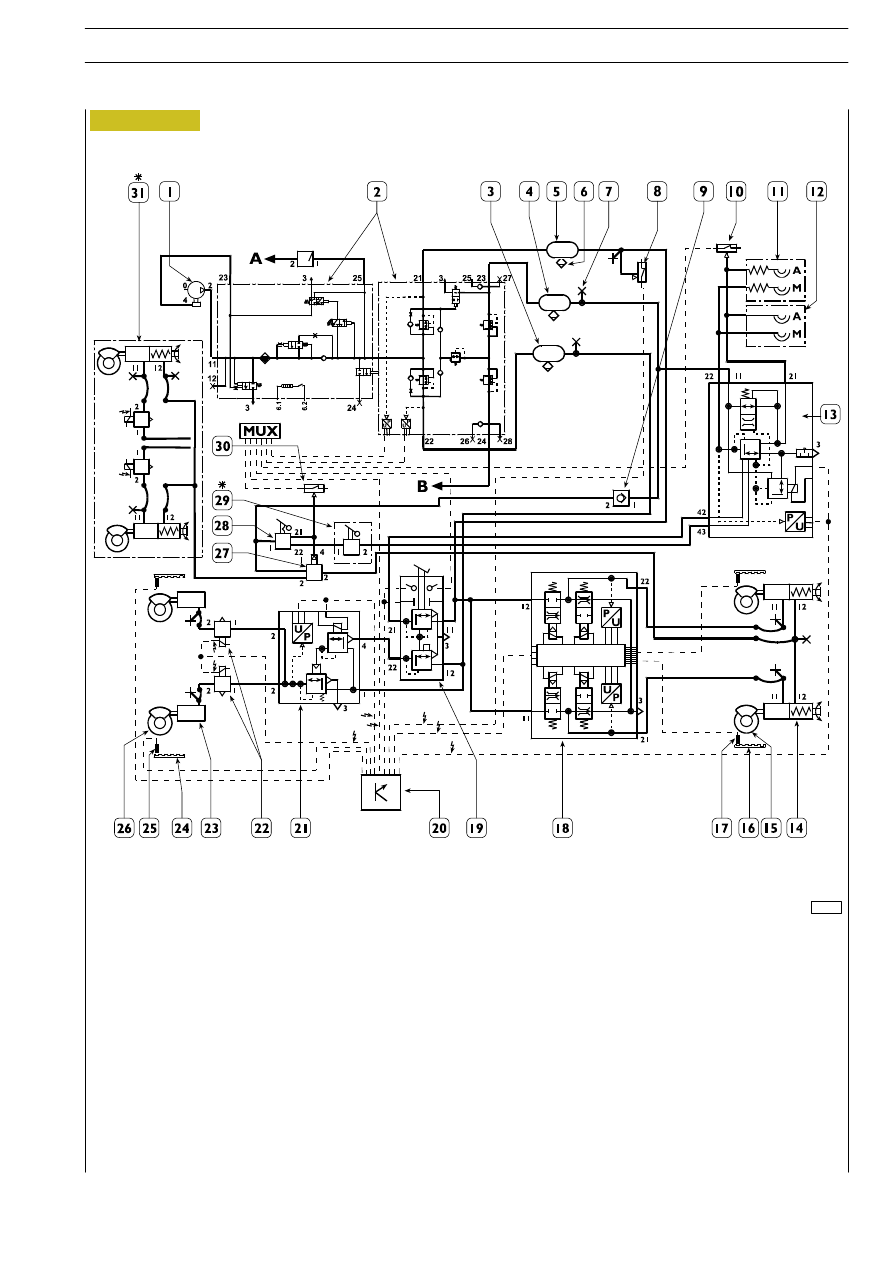

Figure 27

1. Compressor — 2. Air processing unit 10.5 bars — 3. Front axle air tank 20 l. — 4. Parking air tank 20 l. — 5. Rear axle

air tank 30 l. — 6. Manual discharge valve — 7. Air test point — 8. Rear axle low pressure switch for ASR — 6.6 bars —

9. Parking system one-way valve — 10. Trailer system low pressure switch — 5.5 bars — 11. Semitrailer half-couplings —

12. Half coupling - 13. Trailer brake servo control valve — 14. Rear axle combined cylinder — 15. Rear axle disc brake

assembly — 16. Rear axle phonic wheel — 17. Rear axle speed sensor — 18. Rear axle brake control electro-pneumatic

modulator — 19. Duplex control valve — 20. EBS electronic control unit — 21. Front axle brake control relay solenoid valve —
22. Front axle ABS solenoid valves — 23. Front axle diaphragm brake cylinder — 24. Front axle phonic wheel — 25. Front axle

speed sensor — 26. Front axle disc brake assembly — 27. Parking control relay valve — 28. Parking manual control valve —

29. Trailer slowing manual control valve — 30. Handbrake low pressure switch turned on — 6.6 bars —

31. Front axle parking brake - A. To the air suspension system — B. To the service system - * Optional extra

AIR SYSTEM - BRAKES

31

S

TRALIS

AT/AD

EBS working diagram for 4x2 vehicles (models: AT440S.. /FP-CT/FP-LT)

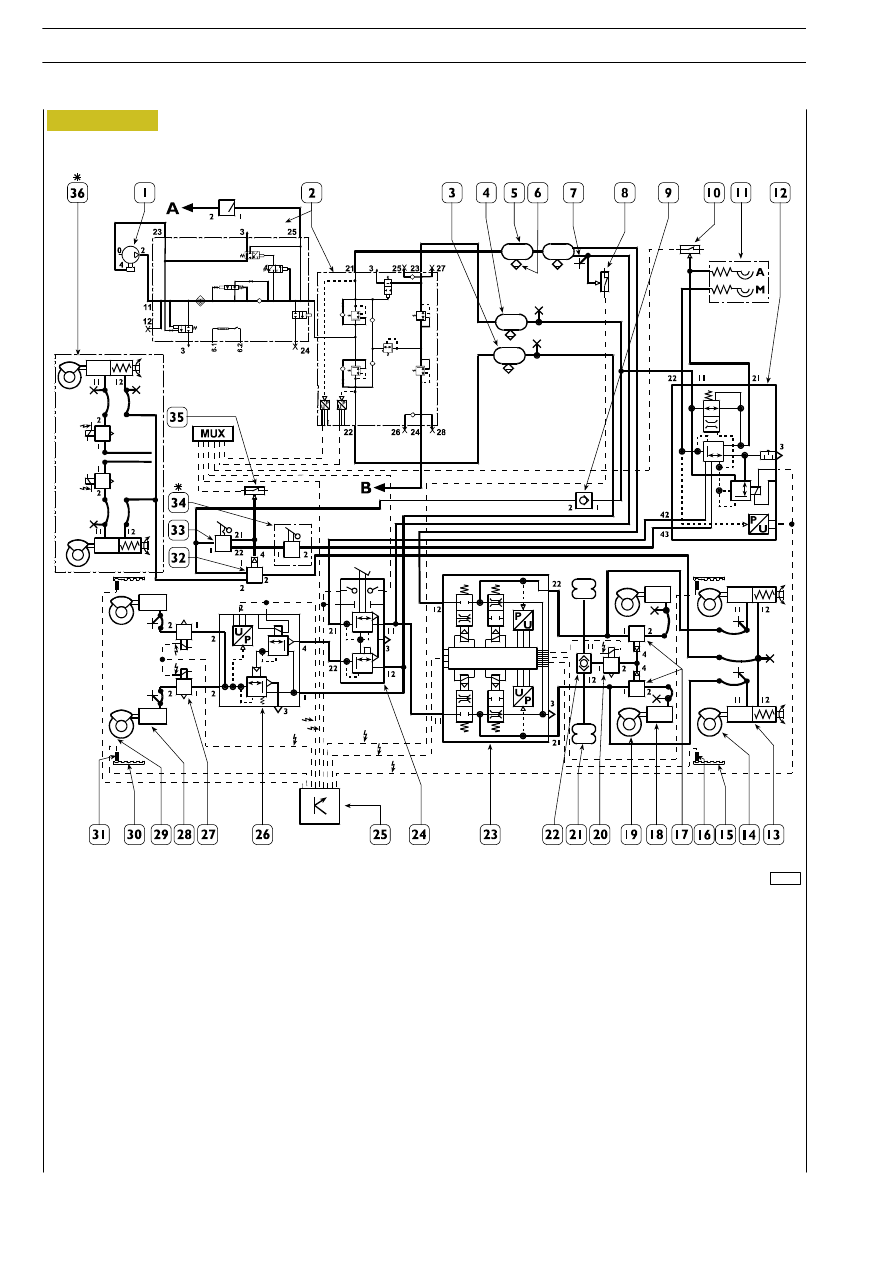

Figure 28

1. Compressor — 2. Air processing unit 10.5 bars — 3. Front axle air tank 20 l. — 4. Parking air tank 20 l. — 5. Rear axle air

tank 30 l. + 15 l. — 6. Manual discharge valve — 7. Air test point — 8. Rear axle low pressure switch for ASR — 6.6 bars —

9. Parking system one-way valve — 10. Trailer system low pressure switch — 5.5 bars — 11. Semitrailer half-couplings - 12. Trailer

brake servo control valve — 13. Rear axle combined cylinder — 14. Rear axle disc brake assembly —

15. Rear axle phonic wheel — 16. Rear axle speed sensor — 17. Load ratio relay valves for intermediate axle braking —

18. Intermediate axle diaphragm cylinder — 19. Intermediate axle disc brake assembly — 20. Intermediate axle ASR exclusion

solenoid valve — 21. Intermediate axle suspension air springs — 22. Intermediate axle load ratio dual stop valve —

23. Rear axle braking control electro-pneumatic modulator — 24. Duplex control valve — 25. EBS electronic control unit —

26. Front axle brake control relay solenoid valve — 27. Front axle ABS solenoid valves — 28. Front axle diaphragm

brake cylinder — 29. Front axle disc brake assembly — 30. Front axle phonic wheel — 31. Front axle speed sensor —

32. Parking control relay valve — 33. Parking manual control valve — 34. Trailer slowing manual control valve —

35. Handbrake low pressure switch turned on — 6.6 bars — 36. Front axle parking brake -

A. To the air suspension system — B. To the service system - * Optional extra.

79506

S

TRALIS

AT/AD

32

AIR SYSTEM - BRAKES

Base - January 2003

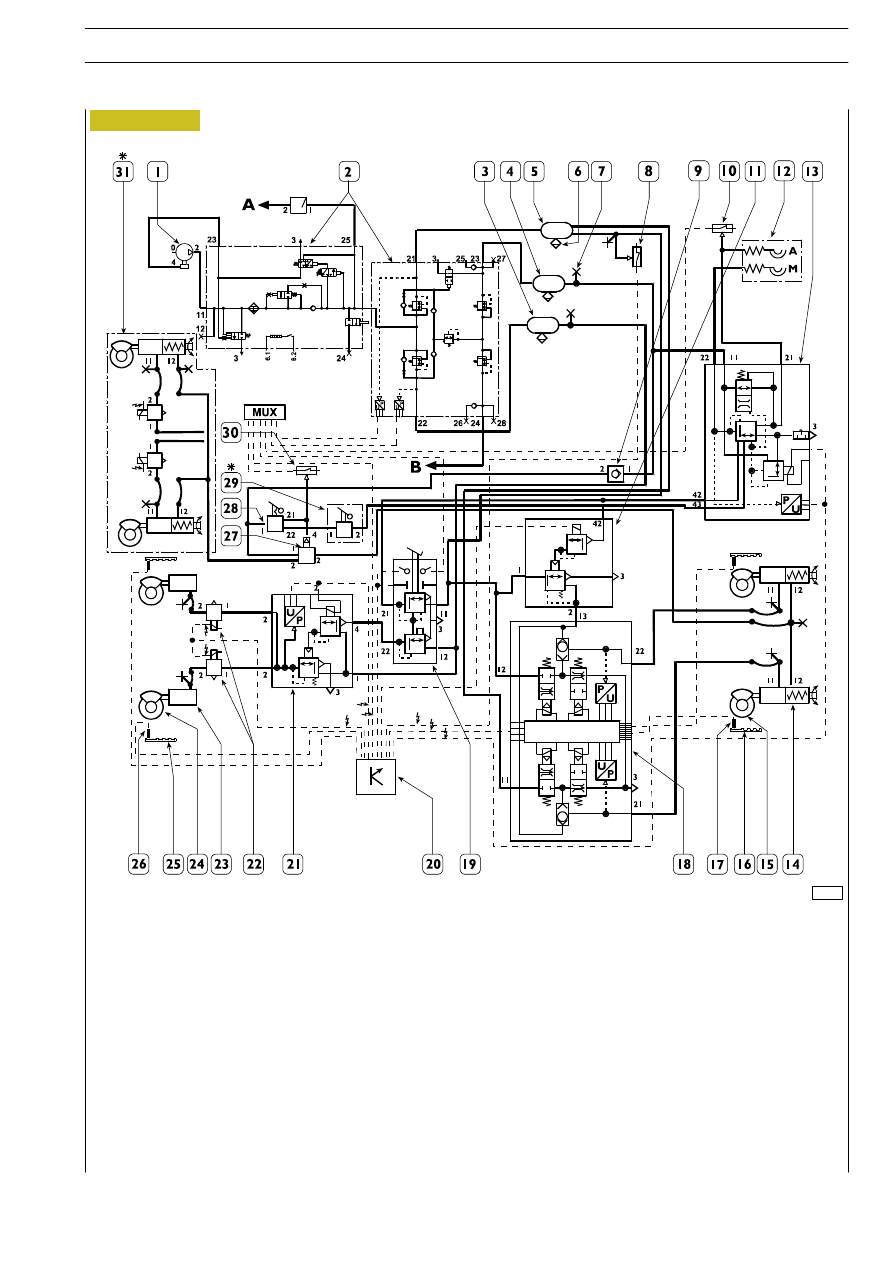

Figure 29

1. Compressor — 2. Air processing unit 10.5 bars — 3. Front axle air tank 20 l. — 4. Parking air tank 20 l. — 5. Rear axle air

tank 30 l. + 15 l. — 6. Manual discharge valve — 7. Air test point — 8. Rear axle low pressure switch for ASR — 6.6 bars —

9. Parking system one-way valve — 10. Trailer system low pressure switch — 5.5 bars — 11. Rear axle braking redundancy valve —

12. Semitrailer half-couplings — 13. Trailer brake servo control valve - 14. Rear axle combined cylinder — 15. Rear axle disc

brake assembly — 16. Rear axle phonic wheel — 17. Rear axle speed sensor — 18. Rear axle braking control electro-pneumatic

modulator - 19. Duplex control valve - 20. EBS electronic control unit — 21. Front axle brake control relay solenoid valve —

22. Front axle ABS solenoid valves — 23. Front axle diaphragm brake cylinder — 24. Front axle disc brake assembly — 25. Front

axle phonic wheel — 26. Front axle speed sensor — 27. Parking control relay valve — 28. Parking manual control valve —

29. Trailer slowing manual control valve — 30. Handbrake low pressure switch turned on — 6.6 bars —

31. Front axle parking brake - A. To the air suspension system — B. To the service system - * Optional extra.

79507

AIR SYSTEM - BRAKES

33

S

TRALIS

AT/AD

EBS working diagram for 6x2 vehicles (trucks)
