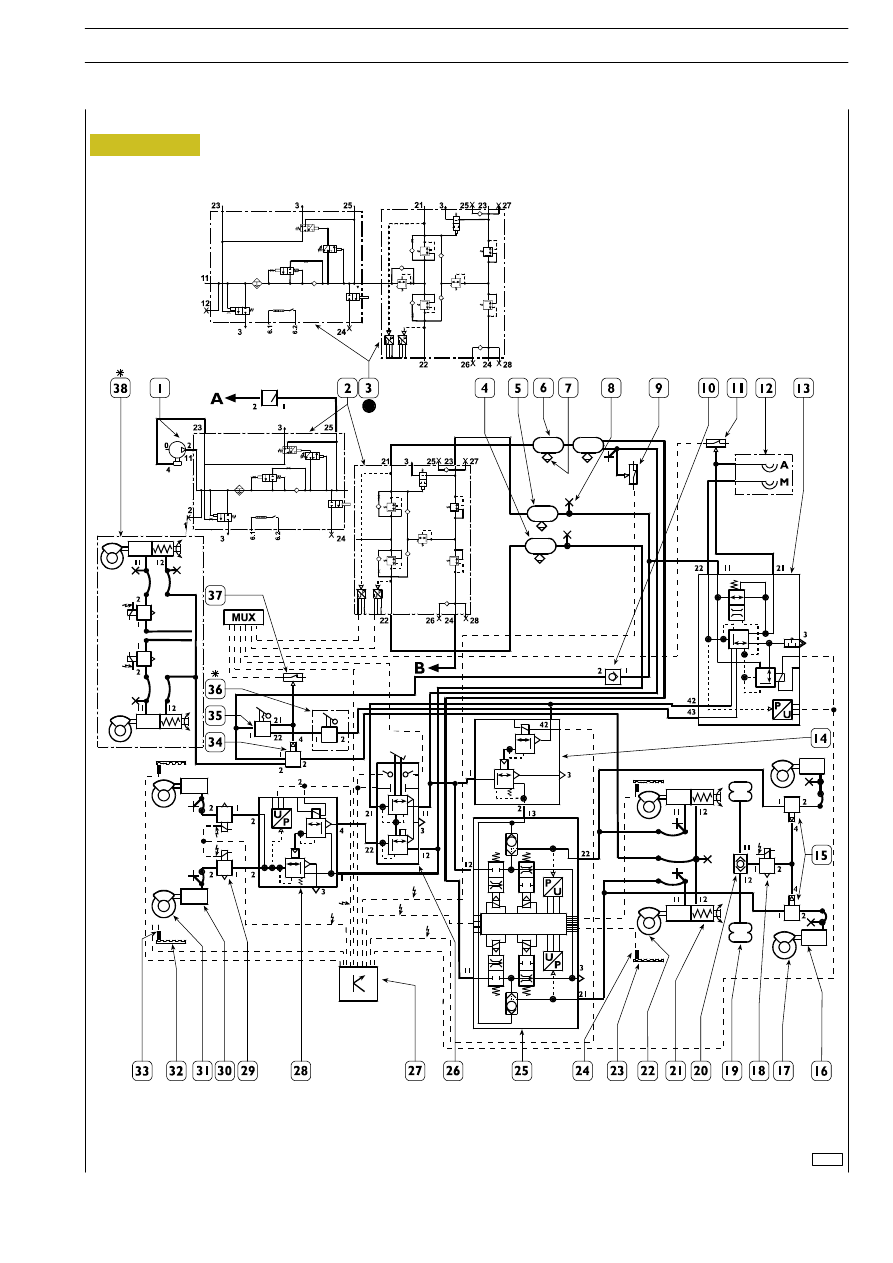

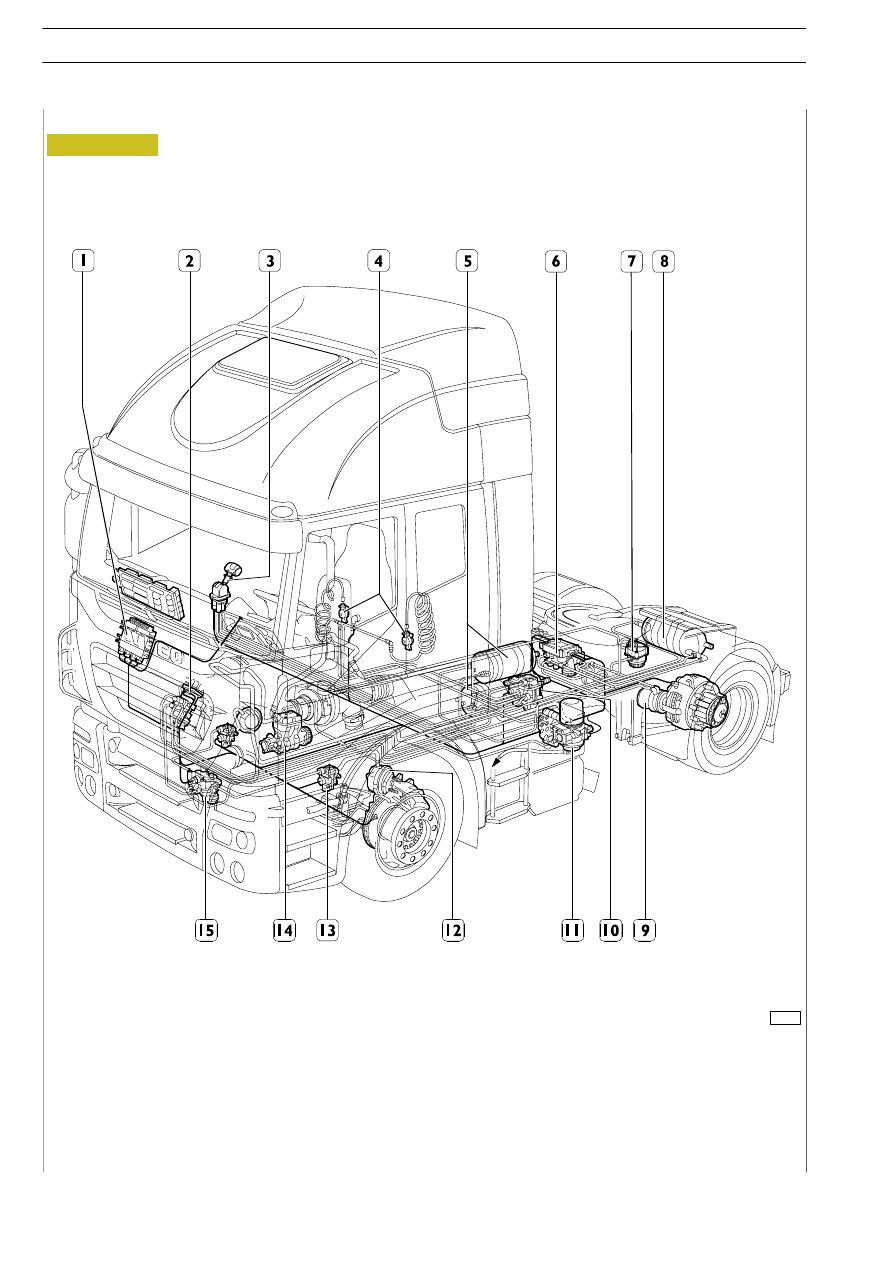

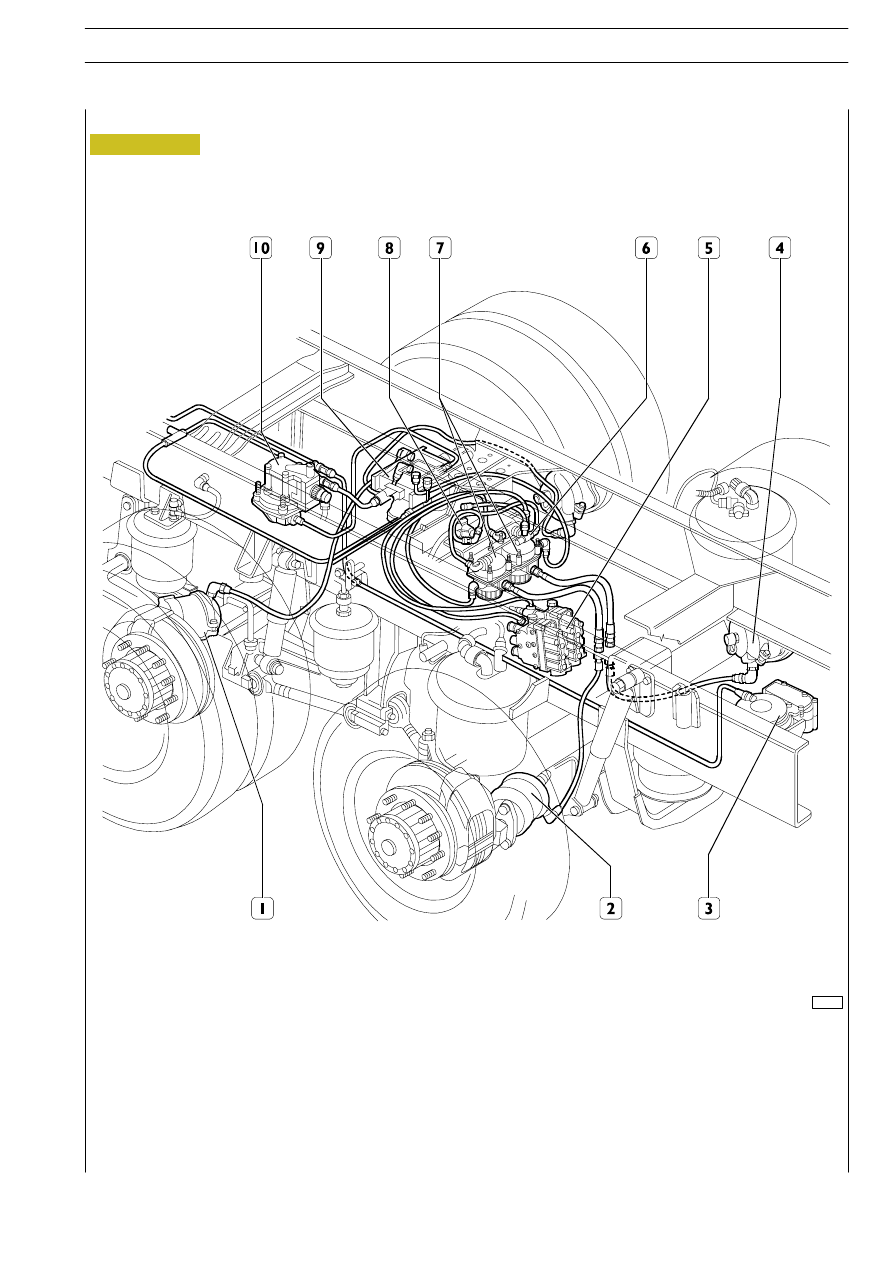

EBS working diagram for 6x2 vehicles (trucks)
Legend
1. Compressor
2. Air processing unit - 10.5 bars
3. Air processing unit - 12.5 bars
4. Front axle air tank - 20 l.
5. Parking air tank - 20 l.
6. Rear axle air tank - 30 l. + 20 l.
7. Manual discharge valve
8. Air test point
9. Rear axle low pressure switch for ASR — 6.6 bars
10. Parking system one-way valve
11. Trailer system low pressure switch — 5.5 bars
12. Semitrailer half-couplings
13. Trailer brake servo control valve
14. Rear axle braking redundancy valve
15. Load ratio relay valve for added axle braking
16. Added axle diaphragm brake cylinder
17. Added axle disc brake assembly
18. Added axle ASR exclusion solenoid valve
19. Added axle suspension air springs
20. Added axle load ratio dual stop valve
21. Rear axle combined cylinder
22. Rear axle disc brake assembly
23. Rear axle phonic wheel
24. Rear axle speed sensor
25. Rear axle brake control electro-pneumatic modulator
26. Duplex control valve
27. EBS electronic control unit
28. Front axle brake control relay solenoid valve
29. Front axle ABS solenoid valves
30. Front axle diaphragm brake cylinder
31. Front axle disc brake assembly
32. Front axle phonic wheel
33. Front axle speed sensor
34. Parking control relay valve
35. Parking manual control valve
36. Trailer slowing manual control valve
37. Handbrake low pressure switch turned on — 6.6 bars
38. Front axle parking brake
A. To the air suspension system
B.
To the service system
*
Optional extra
•
For CM vehicles only
S
TRALIS
AT/AD
34
AIR SYSTEM - BRAKES
Base - January 2003
