Iveco Stralis AT/AD. Manual - part 232





Play in ball joints and/or elastic supports loosened

Play in universal joint

Check and adjust in accordance with characteristic data
given in the “AXLE” section.

Check intake pipe and pump shaft seal for leaks and top
up fluid. Bleed the system.

Front wheel toe-in incorrect

5

YES

NO

YES

YES

NO

YES

NO

YES

6

TORSIONAL VIBRATION OF THE

STEERING WHEEL

YES

NO

Wheels out of balance

Balance in accordance with instructions given in the
section ”Wheels and tyres”

Air in hydraulic system

EXCESSIVE PLAY AT THE

STEERING WHEEL

Fix the supports.
Replace ball joints.

Replace universal joint

Send steering unit to a ZF service centre

Internal failure of steering system

8

STEERING

S

TRALIS

AT/AD

Base - January 2003

Fluid leaking from couplings in power steering
circuit

In every case it is necessary to establish where and why hydraulic fluid is being lost, eliminate the cause and, with the engine running,
top up fluid to upper mark on dipstick.

7

YES

NO

YES

YES

NO

YES

NO

YES

8

LOSS OF FLUID

Tank cover not secured

Secure cover

Deterioration of gaskets and seals

Replace worn gaskets and seals, top up fluid and bleed

INSUFFICIENT PRESSURE

IN THE CIRCUIT

Pump not operating correctly

Overhaul or replace the hydraulic pump.

Check coupling and seals for serviceability, replacing any
which are worn

Insufficient oil level in the tank

Top up oil level and bleed circuit

STEERING

9

S

TRALIS

AT/AD

10

STEERING

S

TRALIS

AT/AD

Base - January 2003

PART

TORQUE

Nm

(kgm)

Flanged hexagonal nut for steering support + pitman arm

226.5

±22.5

(22.6

±2.3)

Flanged hexagonal head screw for fixing steering gear stand

278

±28

(27.8

±2.8)

Hexagonal head screw for steering box

527 5

±52 5

(52 7

±5 3)

Calibrated hexagonal head screw for steering box

527.5

±52.5

(52.7

±5.3)

Castellated nut for steering linkage and hydraulic circuit (*)

300

(30)

Self-locking nut for universal joint

55

±5

(5.5

±0.5)

Calibrated screw for universal joint

55

±5

(5.5

±0.5)

Fixing flange for track rod and drag link arm

80

±10

(8

±1)

Hexagonal nut for lever on the steering box

575

±55

(57.5

±5.5)

Nut for screw fastening steering support

146.5

±14.5

(14.6

±1.5)

Y Self-braking flanged hexagonal nut for steering gear stand

226.5

±22.5

(22.6

±2.3)

Y Hexagonal head screw for fixing the steering gear stand

248

±25

(24.8

±2.5)

j Hexagonal nut with flange for pitman’s arm

226.5

±22.5

(22.6

±2.3)

j Hexagonal head flanged screw for pitman’s arm

278

±28

(27.8

±2.8)

j Castellated nut for hydraulic cylinder (*)

400

(40)

j Castellated nut for steering linkage (*)

250

25

j Fixing flange for track rod and drag link arm

170

±10

(17

±1)

j Fixing flange for drag link bar

80

±10

(8

±1)

(*) If at the prescribed torque the notch does not correspond to the hole, keep tightening until the split pin can be inserted.

Y

j

4x2 vehicles - 6x2 vehicles with additional rear lifting axle -
6x2 vehicle with third steering axle - 6x2C vehicles

STEERING

11

S

TRALIS

AT/AD

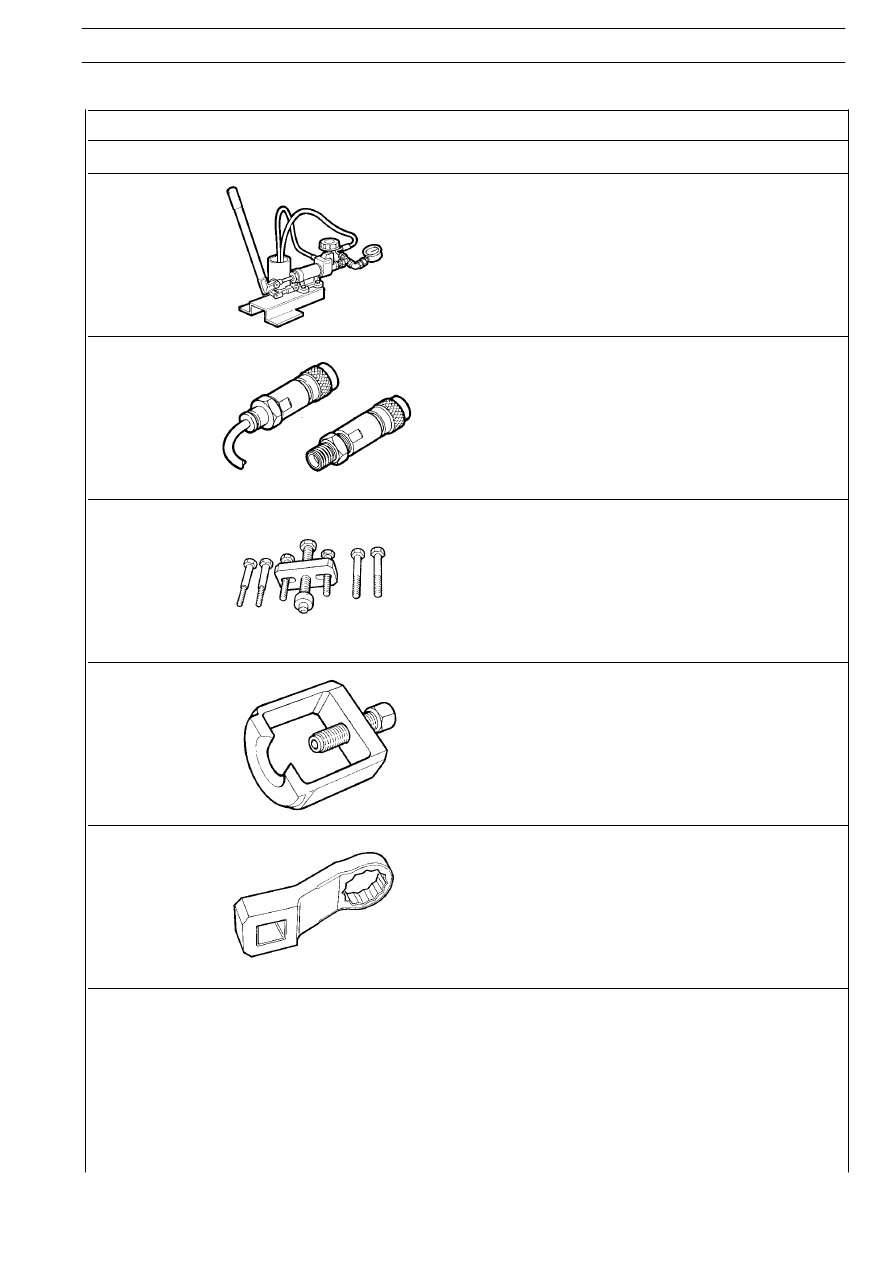

TOOLS

TOOL NO.

DESCRIPTION

99305446

Hand pump for hydraulic system filling and drain

99305450

Series of connections (2) for 99305446 hydraulic pump

99347042

Steering wheel puller

99347068

Puller for steering rod ball joints

99355032

Wrench for power steering fixing screws
