Iveco Stralis AT/AD. Manual - part 231





4

STEERING

S

TRALIS

AT/AD

Base - January 2003

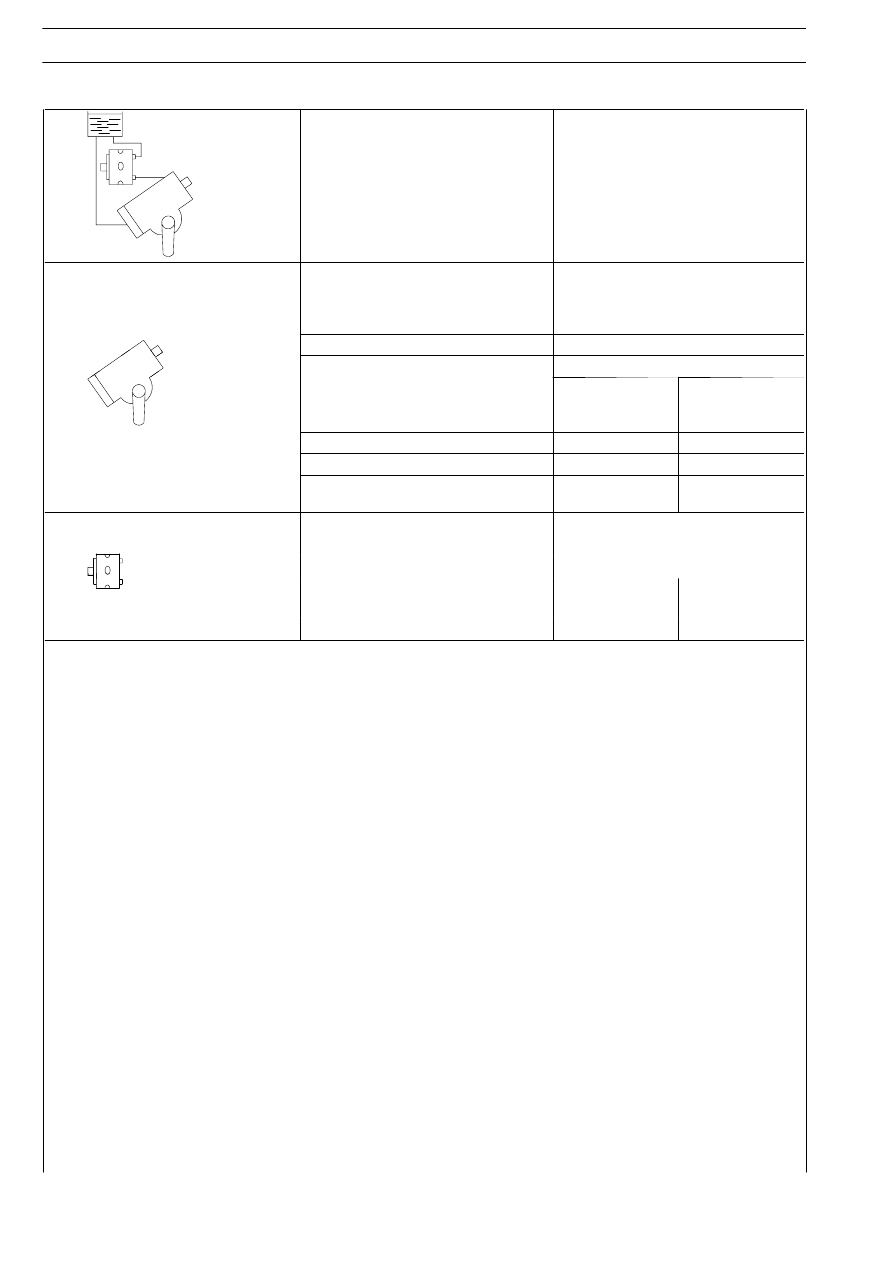

Steering system

Hydraulic

Power steering

ZF8098 recirculating ball type with

integral pressure limiting valve and

hydraulic device with automatic

adjustment to limit the steering angle

Variable working pressure

150+ 15 bar

vehicles

Variable reduction ratio

Chassis cab

and tractor

6x2 C

Excluding tractors

6x2 C

straight ahead

22.2 : 1

17 : 1

full lock

26.2 : 1

20 : 1

no. of turns of steering wheel from

straight ahead to full lock

3.1

2.4

Power steering pump

ZF

Minimum

rpm

500

Maximum

rpm

3500

Maximum pressure
(without limiting valve)

bar

150

165*

Capacity

dm

3

/min

16

20*

*

vehicles: 6x2 p / FS-PS

Main power steering operating faults :

1

-

Steering stiff when turning right and left

2

-

Steering stiff only when turning left or right

3

-

Steering stiff when the wheel is turned quickly

4

-

When steering, heavy jolts are felt at the wheel

1

YES

NO

YES

NO

YES

NO

YES

NO

YES

STEERING STIFF WHEN TURNING

RIGHT AND LEFT

Insufficient fluid in system

With motor running, check fluid level; top up fluid to
upper mark on dipstick and bleed system.

Air in hydraulic circuit

Check intake tube and pump shaft seal for leaks and top
up the fluid. Bleed system .

Pump regulating valve jammed or blocked

Take down valve, wash and check. Throttling orifice must
not be blocked

Insufficient oil pump flow

Replace pump.

Universal joint not serviceable

Make joint free to slide by moving it to and fro several
times so that it tilts under its own weight

5

-

Torsional vibration of the steering wheel

6

-

Excessive play at the steering wheel

7

-

Loss of fluid

8

-

Insufficient pressure in the circuit

NO

YES

Lubrication

of

the

transmission

lever

bearings

insufficient (for vehicles with steering third axle).

Grease the transmission lever bearings

(Continued)

STEERING

5

S

TRALIS

AT/AD

FAULT DIAGNOSIS

2

YES

NO

YES

YES

NO

YES

NO

YES

STEERING STIFF ONLY WHEN

TURNING LEFT OR RIGHT

Internal seals not serviceable

Send steering gear to a ZF service centre

Incorrect position of hydraulic centre (when wheel is
released, the steering does not return to one end of
travel by itself)

Have valve adjusted by a ZF service centre

3

STEERING STIFF WHEN THE WHEEL

IS TURNED QUICKLY

Regulating valve in pump clogged

Dismantle valve, rinse and clean

Insufficient hydraulic pump flow

Overhaul or replace the hydraulic pump.

Air in steering circuit

Check intake tube and pump shaft seal for leaks and top
up fluid. Bleed system

YES

NO

YES

Bearings for internal transmission levers worn (for
vehicles with steering third axle)

Overhaul the transmission levers and replace worn
parts

Hydraulic cylinders not working (for vehicles with
steering third axle)

Replace the cylinders

6

STEERING

S

TRALIS

AT/AD

Base - January 2003

YES

NO

Insufficient fluid in system

Top up fluid and bleed system

4

YES

NO

YES

NO

YES

NO

YES

YES

NO

YES

NO

YES

NO

WHEN STEERING, HEAVY JOLTS

ARE FELT AT THE WHEEL

Play in universal joint

Replace the universal joint

Send steering unit to a ZF service centre

Internal failure of steering unit

Wheel geometry incorrect

Check and adjust according to the characteristic data
given in the “AXLE” section

Wheels out of balance

Balance in accordance with instructions given in the
section ”Wheels and tyres”

Steering rod joints loose on the arms

Replace any worn parts

Irregular pump operation

Replace pump

Leakage of fluid from power steering circuit couplings

Check coupling seals for serviceability, and replace any
which are worn

STEERING

7

S

TRALIS

AT/AD
