Figure 67

38697

73838

Figure 68

Removal

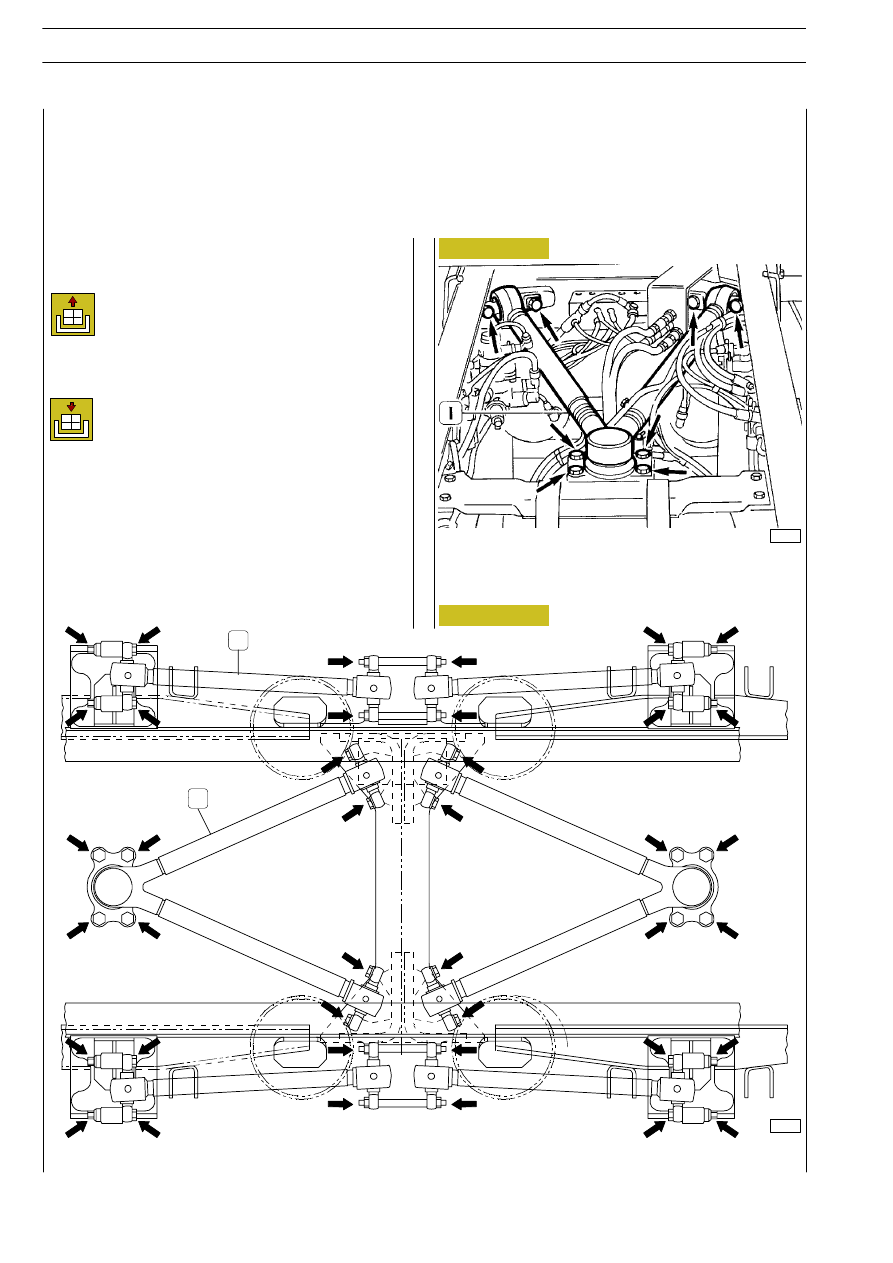

Take out the nuts or screws (

⇒) fixing the longitudinal (2,

Figure 68) or triangular (1, Figures 48-49) suspension arms
and remove them.

Refitting

For refitting, carry out the steps described for removal in re-
verse order, tightening the nuts or screws to the required tor-
que.

LONGITUDINAL AND TRIANGULAR SUSPENSION ARMS FITTED ON 6x2 P VEHICLES

TRIANGULAR SUSPENSION ARM FITTED

ON 6x2 C VEHICLES

2

1

68

SUSPENSIONS

S

TRALIS

AT/AD

Base - January 2003

REMOVING-REFITTING THE REAR AXLE LONGITUDINAL SUSPENSION ARM

528914

REMOVING-REFITTING THE REAR ADDED AXLE LONGITUDINAL
SUSPENSION ARM

528918

REMOVING-REFITTING THE REAR AXLE TRIANGULAR SUSPENSION ARM

528919

REMOVING-REFITTING THE REAR ADDED AXLE TRIANGULAR
SUSPENSION ARM

38700

79479

Figure 69

Figure 70

LONGITUDINAL SUSPENSION ARM

TRIANGULAR SUSPENSION ARM

Removal

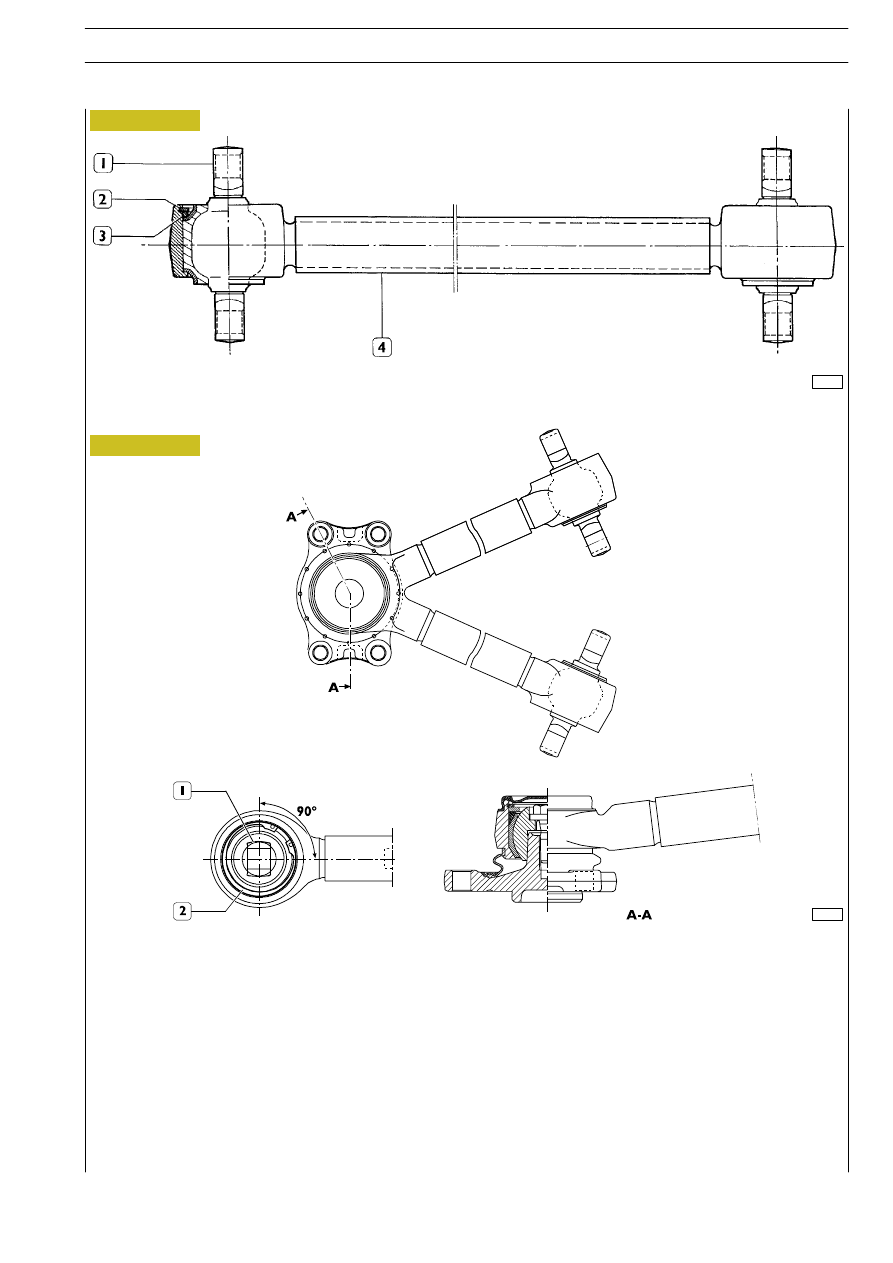

Using a suitable press and drift, compress the flexible part of the pin (1) in order to remove the circlip (2) and the underlying ring
(3) with pincers.
Withdraw the pin (1) from the suspension arm (4).

Refitting

Carry out the removal operations in reverse order, bearing in mind that the pin mounting face must be positioned at 90_ to the
longitudinal axis of the suspension arm. The circlip opening must be oriented as shown in the detail in the figure.

SUSPENSIONS

69

S

TRALIS

AT/AD

REPLACING THE SUSPENSION ARM FLEXIBLE PIN

38694

73701

Figure 71

Figure 72

Remove the stabilizer bar by removing the nuts or
screws securing the fixing pins and the cap retaining
bolts.

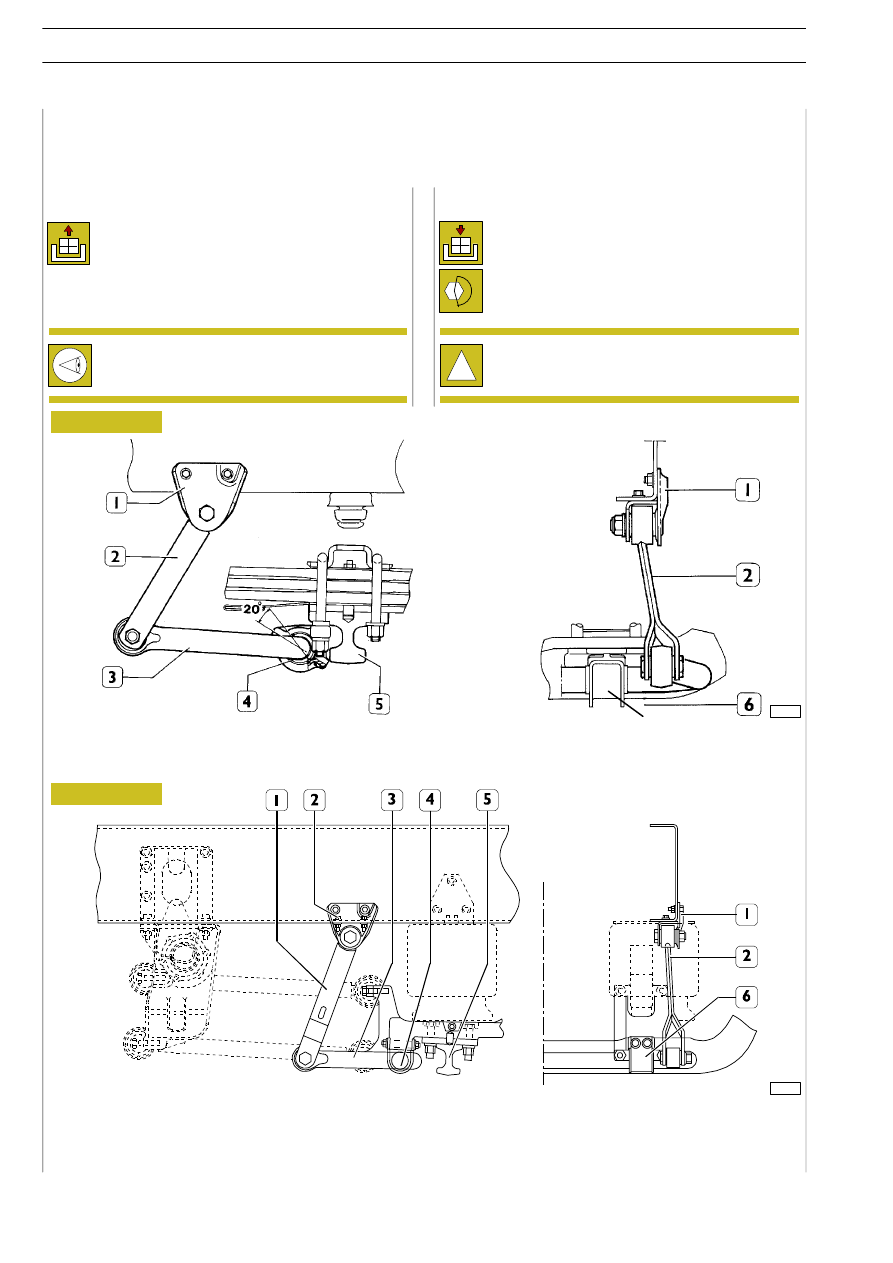

ASSEMBLY DRAWING FOR FRONT STABILIZER BAR

1. Upper hanger bracket - 2. Link rod - 3. Stabilizer bar - 4. Rubber bushing (in two halves) - 5. Front axle - 6. Cap.

ASSEMBLY DRAWING FOR FRONT STABILIZER BAR: 4x2 — 6x2P VEHICLES

WITH AIR SUSPENSION AND LONGITUDINAL BARS

1. Link rod - 2. Upper hanger bracket - 3. Stabilizer bar - 4. Rubber bushing (in two halves) - 5. Front axle - 6. Cap.

Check the bushings and/or rubber mountings and
renew them if they show signs of wear or
deterioration.

Refitting

Refit by carrying out the removal operations in reverse
order; tighten nuts/bolts to the specified torques.

!

Position the half bushings (4) so that the joint is
located as shown in the figure.

Removal

70

SUSPENSIONS

S

TRALIS

AT/AD

Base - January 2003

STABILIZER BAR

528930

FRONT STABILIZER BAR

528940

CENTRAL ADDED AXLE STABILIZER BAR (6x2 C vehicles)

528960

REAR STABILIZER BAR

528970

REAR ADDED AXLE STABILIZER BAR (6x2P vehicles)

72238

72237

38695

Figure 73

Figure 74

Figure 75

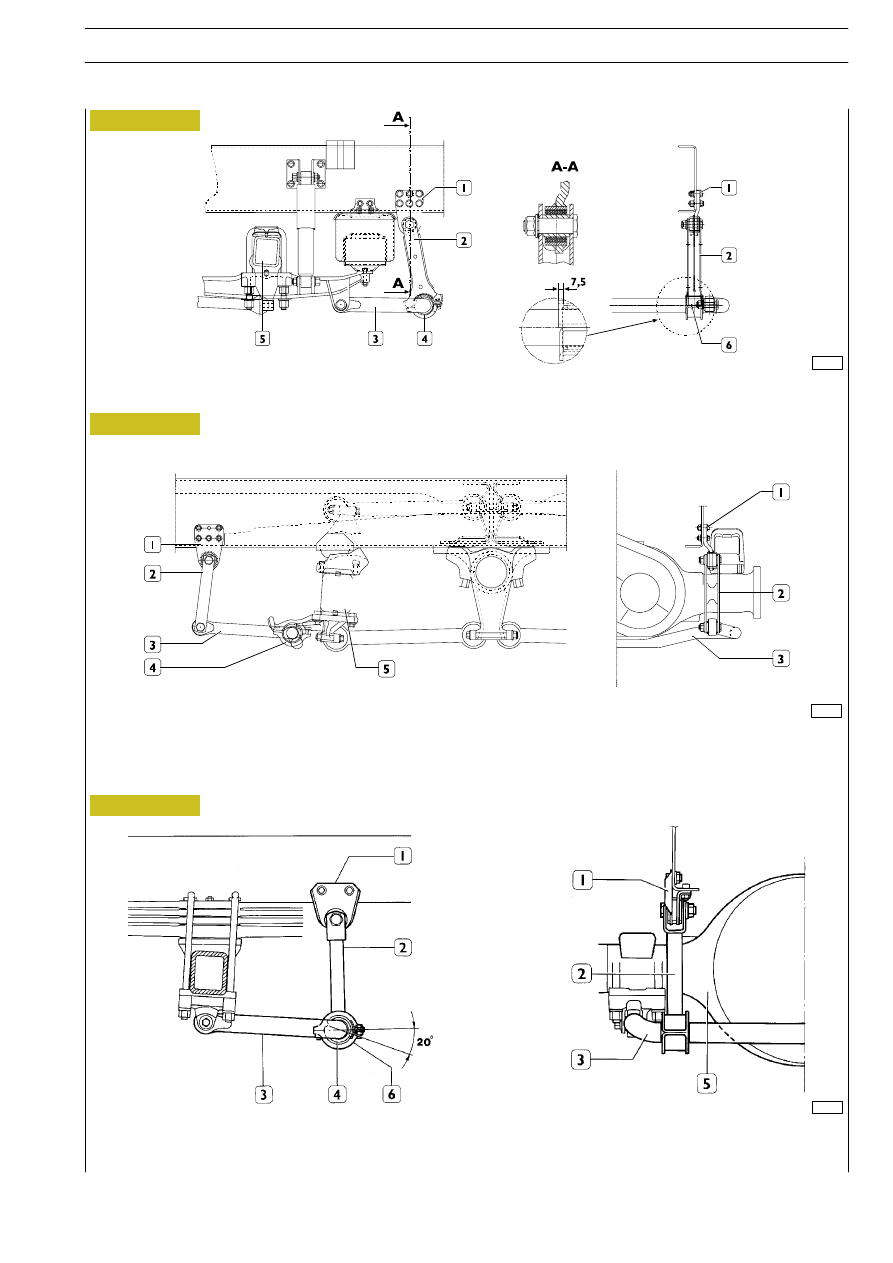

ASSEMBLY DRAWING FOR REAR STABILIZER BAR: 4x2 — 6x2C — 6x4 VEHICLES

1. Upper hanger bracket - 2. Link rod - 3. Stabilizer bar - 4. Rubber bushing (in two halves) - 5. Rear axle - 6. Cap.

ASSEMBLY DRAWING FOR REAR AXLE ANTI-ROLL BAR: 6x2 VEHICLES

1. Upper hanger bracket - 2. Link rod - 3. Anti-roll bar - 4. Rubber bush (in two halves) - 5. Front axle.

ASSEMBLY DRAWING FOR REAR ANTI-ROLL BAR: 4x2 VEHICLES

1. Upper hanger bracket - 2. Link rod - 3. Anti-roll bar - 4. Rubber bush (in two halves) - 5. Rear axle - 6. Cap.
