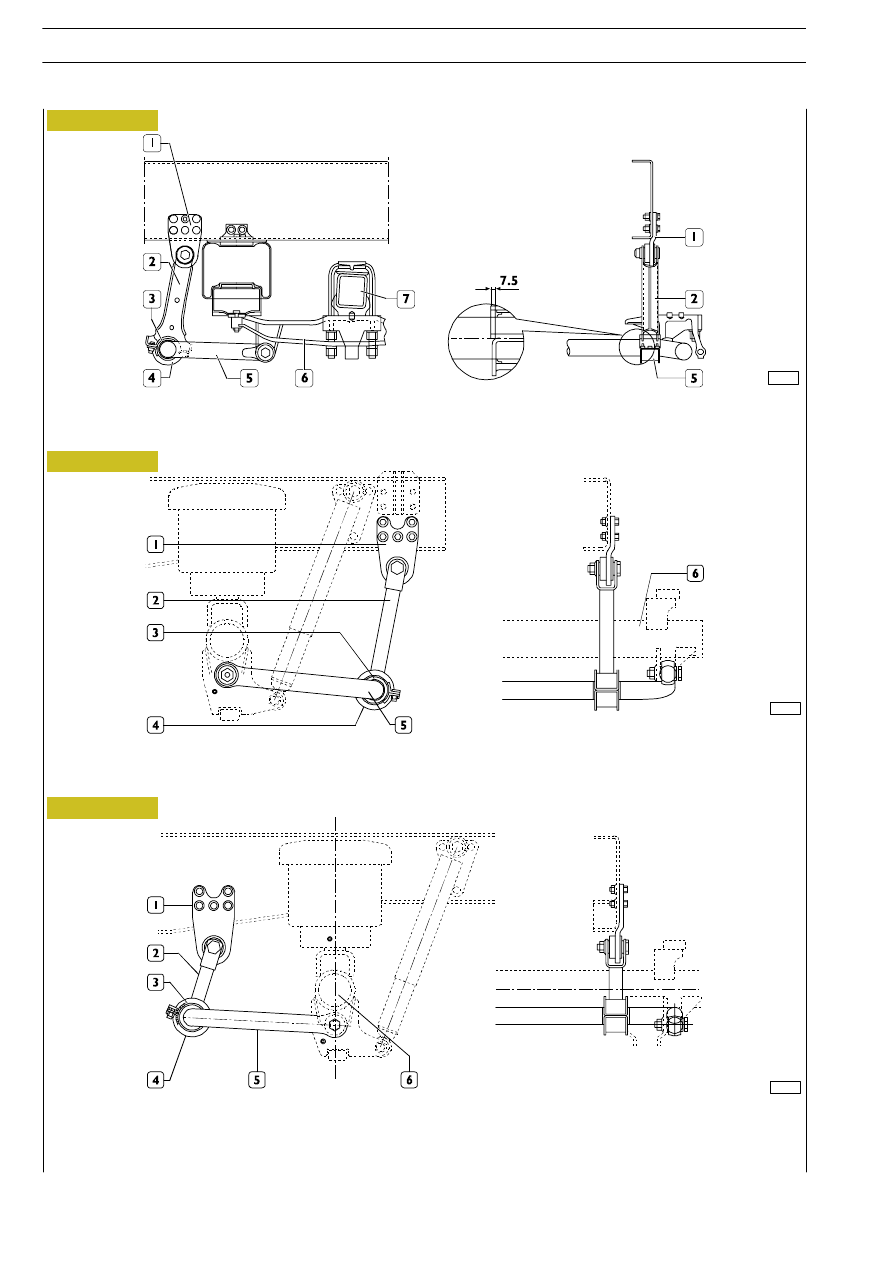

ASSEMBLY DRAWING OF REAR STABILIZER BAR FOR 6x2P VEHICLES

AND INTERMEDIATE STABILIZER BAR FOR 6x4 VEHICLES

1. Upper hanger bracket - 2. Link rod - 3. Rubber bushing (in two halves) - 4. Cap - 5. Stabilizer bar — 6. Mounting — 7. Rear

axle.

73703

73704

Figure 76

Figure 77

Figure 78

ASSEMBLY DRAWING OF REAR STABILIZER BAR FOR REAR STEERING ADDED AXLE: 6x2P VEHICLES

1. Upper hanger bracket - 2. Link rod - 3. Rubber bushing (in two halves) - 4. Cap - 5. Stabilizer bar - 6. Added axle.

73702

ASSEMBLY DRAWING OF STABILIZER BAR FOR REAR RIGID ADDED AXLE: 6x2P VEHICLES

WITH AIR SUSPENSION

1. Upper hanger bracket - 2. Link rod - 3. Rubber bushing (in two halves) - 4. Cap - 5. Stabilizer bar - 6. Added axle.

72

SUSPENSIONS

S

TRALIS

AT/AD

Base - January 2003

38698

36780

73705

Figure 79

Figure 80

Figure 81

The rubber bushings (4 and 8, Figure 79), (4, Figure 80) and
(6, Figure 81) are changed by using tool 99346049 to remove
and fit them.

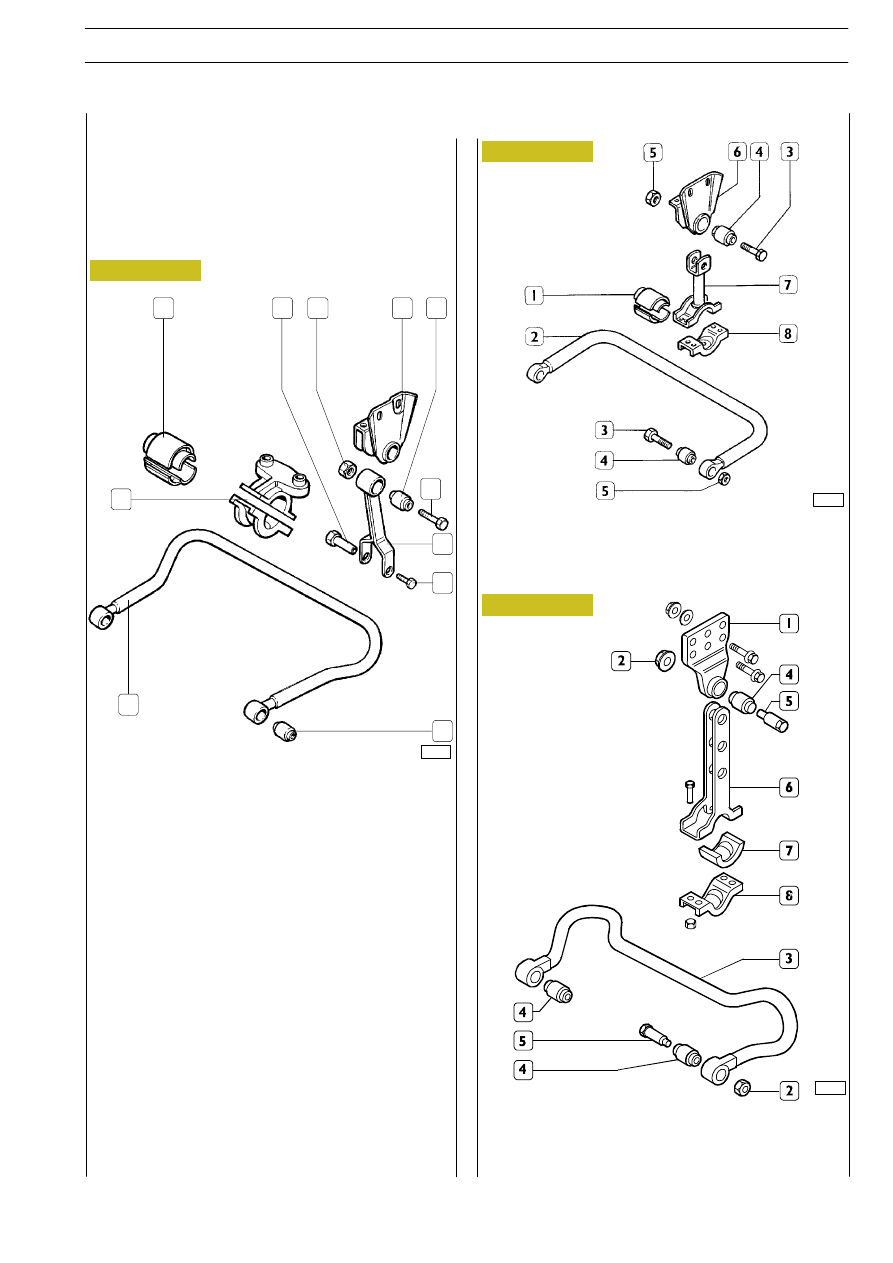

FRONT STABILIZER BAR COMPONENT PARTS

1. Bushing — 2. Mounting — 3. Stabilizer bar — 4. Rubber

bushing — 5. Screw — 6. Link rod — 7. Bolt — 8. Rubber

bushing — 9. Mounting — 10. Nut — 11. Screw

REAR STABILIZER BAR COMPONENT PARTS

1. Half bushing — 2. Stabilizer bar — 3. Bolt — 4. Rubber

bushing — 5. Nut — 6. Mounting — 7. Suspension arm

8. Suspension arm cap

REAR STABILIZER BAR COMPONENT PARTS

1. Mounting — 2. Nut — 3. Stabilizer bar — 4. Bushing

5. Pin — 6. Suspension arm — 7. Half bushing

8. Suspension arm cap

5

1

2

3

4

6

7

11

10

9

8

528933

Replacing front stabilizer bar rubber
bushings

528933

Replacing rear stabilizer bar rubber
bushings

SUSPENSIONS

73

S

TRALIS

AT/AD

RUBBER BUSHINGS

Remove the shock absorber by removing the upper and
lower mounting nuts or screws.
Inspect the rubber bushings; if worn or deteriorated, renew
them.
Check shock absorber efficiency using suitable test equip-
ment.

Refitting

Carry out the removal operations in reverse order; tighten
bolts and nuts to specified torques.

38690

38689

38692

38693

Figure 82

Figure 83

Figure 84

Figure 85

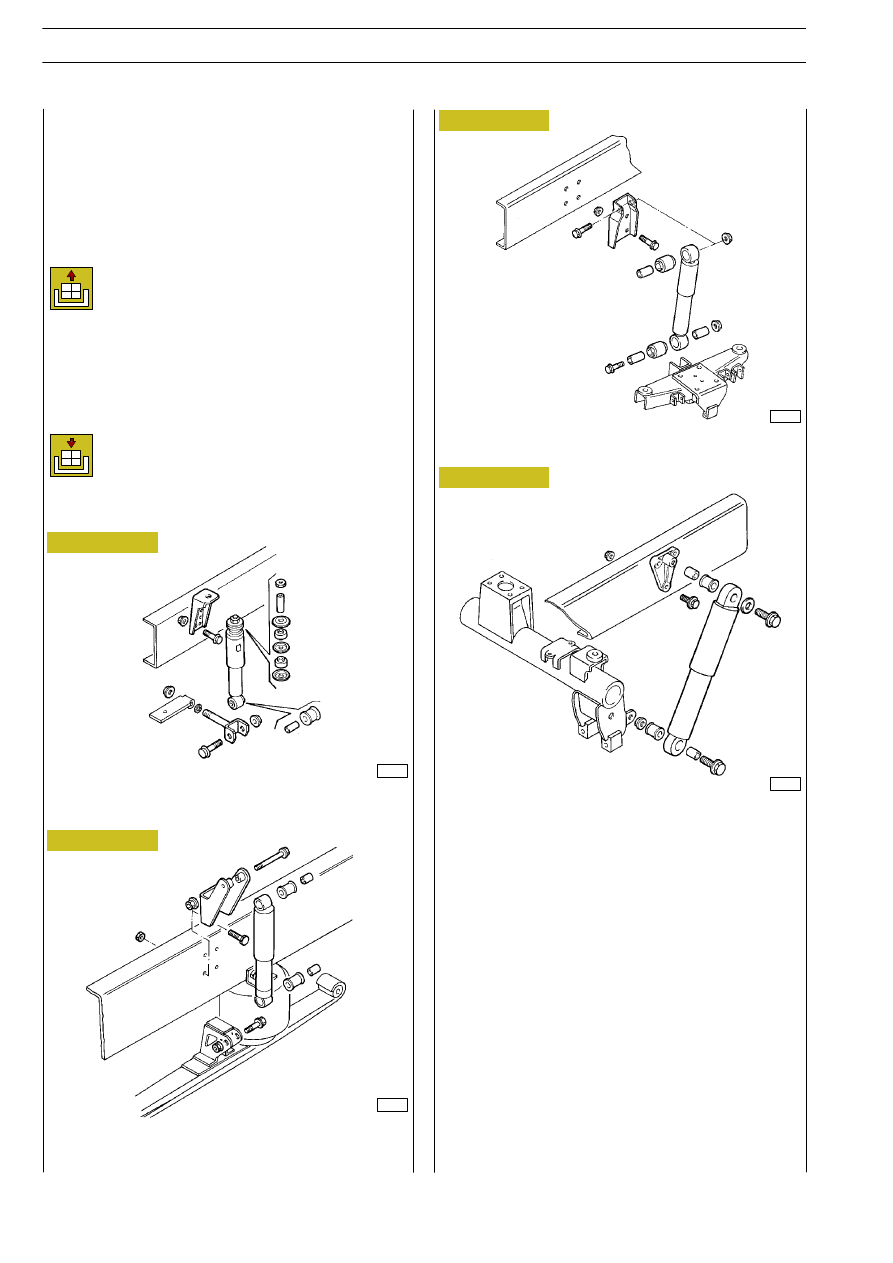

FRONT AXLE SHOCK ABSORBER

WITH MECHANICAL SUSPENSION

FRONT AXLE AND CENTRAL ADDED AXLE SHOCK

ABSORBER WITH AIR SUSPENSION

REAR AXLE SHOCK ABSORBER

WITH AIR SUSPENSION

REAR ADDED AXLE SHOCK ABSORBER

Removal-refitting
500910

Front axle shock absorbers
(6x2 C vehicles)

500920

Central added axle shock absorbers

500940

Rear axle shock absorbers

500950

Rear added axle shock absorbers
(6x2 P vehicles)

Removal

74

SUSPENSIONS

S

TRALIS

AT/AD

Base - January 2003

SHOCK ABSORBERS

73814

Figure 86

The chassis frame is adjusted using tools:

- 99346247, if the vehicle is a standard one;

- 99346248, if the vehicle has a lowered chassis frame.

And by adjusting the tie rods of the levelling valves to get the
distances X shown in the figures.

FRONT AIR SUSPENSION

X = 65 mm, standard version

X = 55 mm, lowered version

SUSPENSIONS

75

S

TRALIS

AT/AD

CHASSIS FRAME ADJUSTMENT
