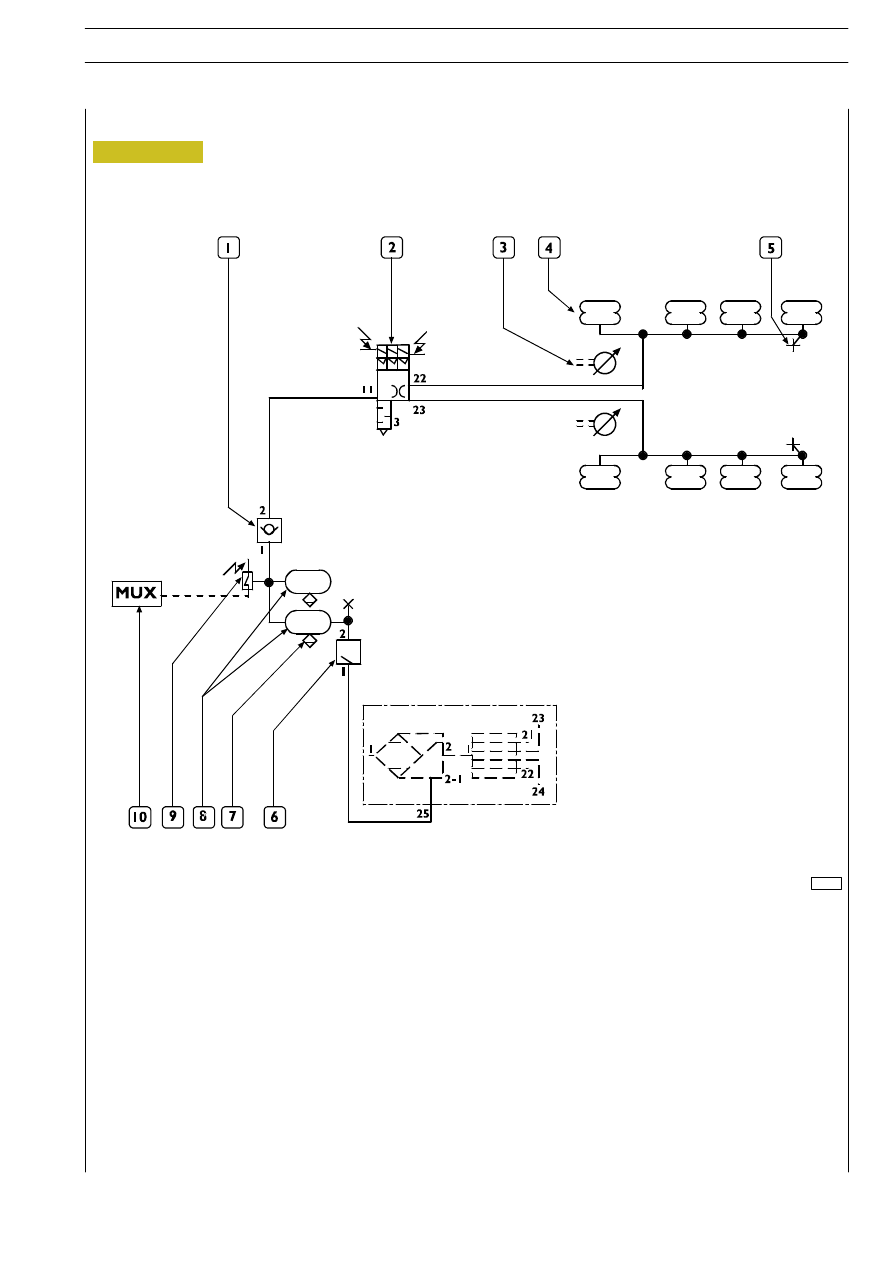

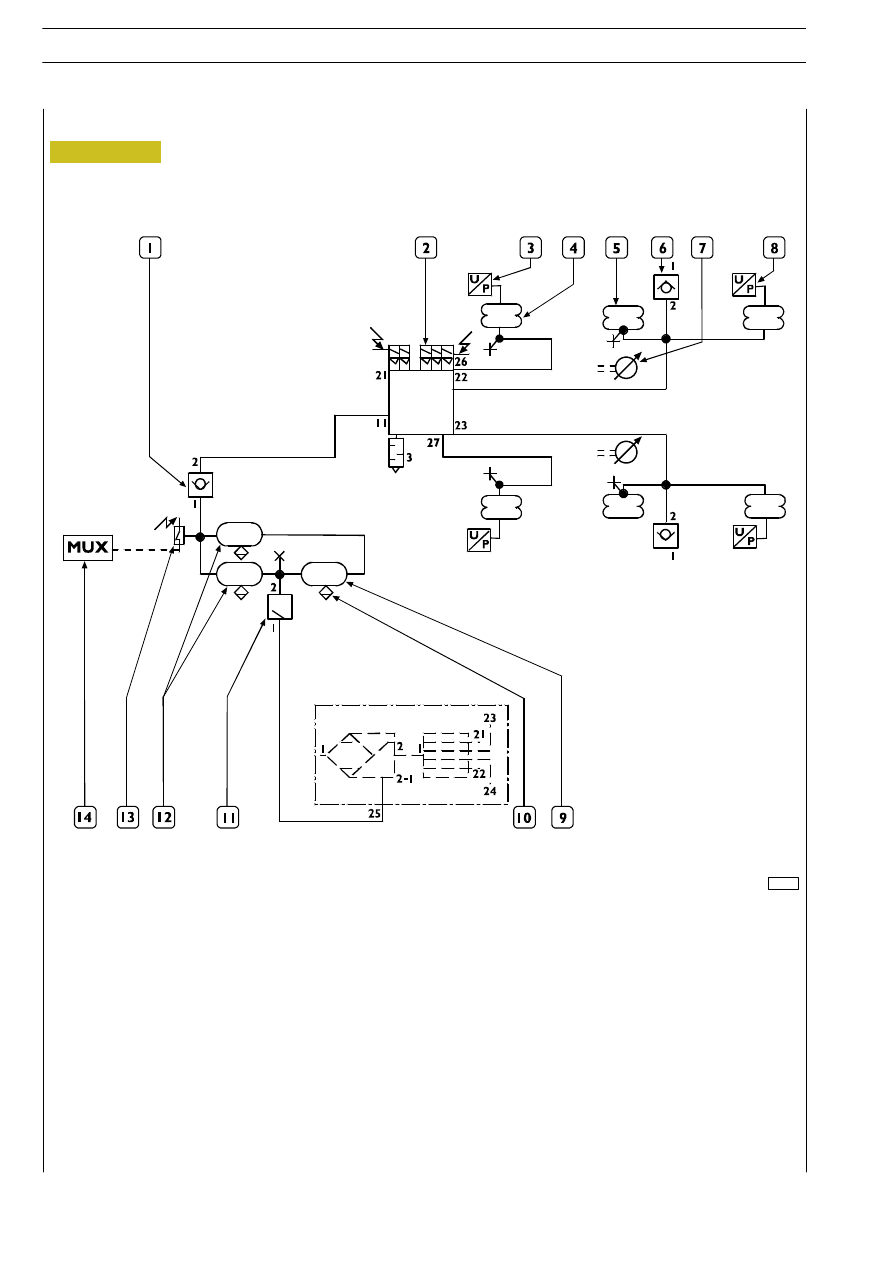

Figure 38

Working diagram of pneumatic rear suspensions for 6x4 TZ/P vehicles

73719

1. Check valve — 2. Rear axle electro-pneumatic control valve — 3. Rear level sensor — 4. Rear axle air spring — 5. Pressure

test point — 6. Controlled pressure valve with limited return (opening pressure 8.5 bars) — 7. Manual condensate bleed valve

— 8. 30-litre air tanks — 9. Pressure switch (opening pressure 8 bars) — 10. MUX electric system.

SUSPENSIONS

41

S

TRALIS

AT/AD

42

SUSPENSIONS

S

TRALIS

AT/AD

Base - January 2003

DESCRIPTION
Controlled pressure valve
- Type: KNORR-BREMSE DR 4248 - WABCO 434 100 299

Opening pressure

8,5

+ 0
- 0,3

bar

Electro-pneumatic control valves
- Type: WABCO:

•

472 880 020 — 4 x 2 FP — 6 x 2p FP - 4 x 2 FP tractors

•

472 880 030 — 4 x 2 P Tractors (for rear axle)

•

472 880 001 — 4 x 2 FP/P — 4 x 2 FP tractors

•

472 880 103 — 6 x 2p P/FP

•

472 880 100 — 6 x 2 C Tractors

Supply voltage

24V

Nominal current

0.32A - 0.34A

Working pressure

5

÷ 13 bar

Level sensors
- Type: WABCO 441 050 012

Supply voltage

Pulse 5 to 16 V

Measuring principle

Inductive

Current input

Max 90 mA

Working range of lever

Max 100

°

Check valve
- Type: VOSS 56900209

Maximum working pressure

12 bar

Suspension pressure switch
- Type: WABCO 441 040 015

Supply voltage

8

÷ 32 V

Current input

Max 30 mA

Measuring range

0

÷ 10 bar

Permissible overpressure

Tightening torque

16 bar

27

± 2 Nm

Low air pressure switch
- Type: TDS F13046 S

Working voltage

12/24 V

Permissible electric load

0.001

÷ 1 A

Maximum working pressure

Tightening torque

Opening pressure

12 bar

30

± 2 Nm

8

± 0,2 bar

Manual condensate bleed valve
- Type: VOSS 52089975

Maximum working pressure

13 bar

Air tanks

Tanks

30 Litres

Tanks

20 Litres

Tanks

15 Litres

Electronic control unit
- WABCO 446170201 (4 x 2, 6 x 4 P vehicles)

- WABCO 446170202 (6 x 2 vehicles)

Supply voltage

24 Volt

The sensor comprises a coil, secured on the chassis frame, in
which a piston moves that is connected via a cam to the lever,
which is anchored to the vehicle axle.

With a change in height between the chassis frame and
vehicle axis, the lever turns, moving the piston that
accordingly changes the inductance of the coil wired to the
electronic control unit.

Level sensor

The level sensor constantly informs the electronic control
unit on the change in attitude of the chassis frame with the
road surface.

20437

73807

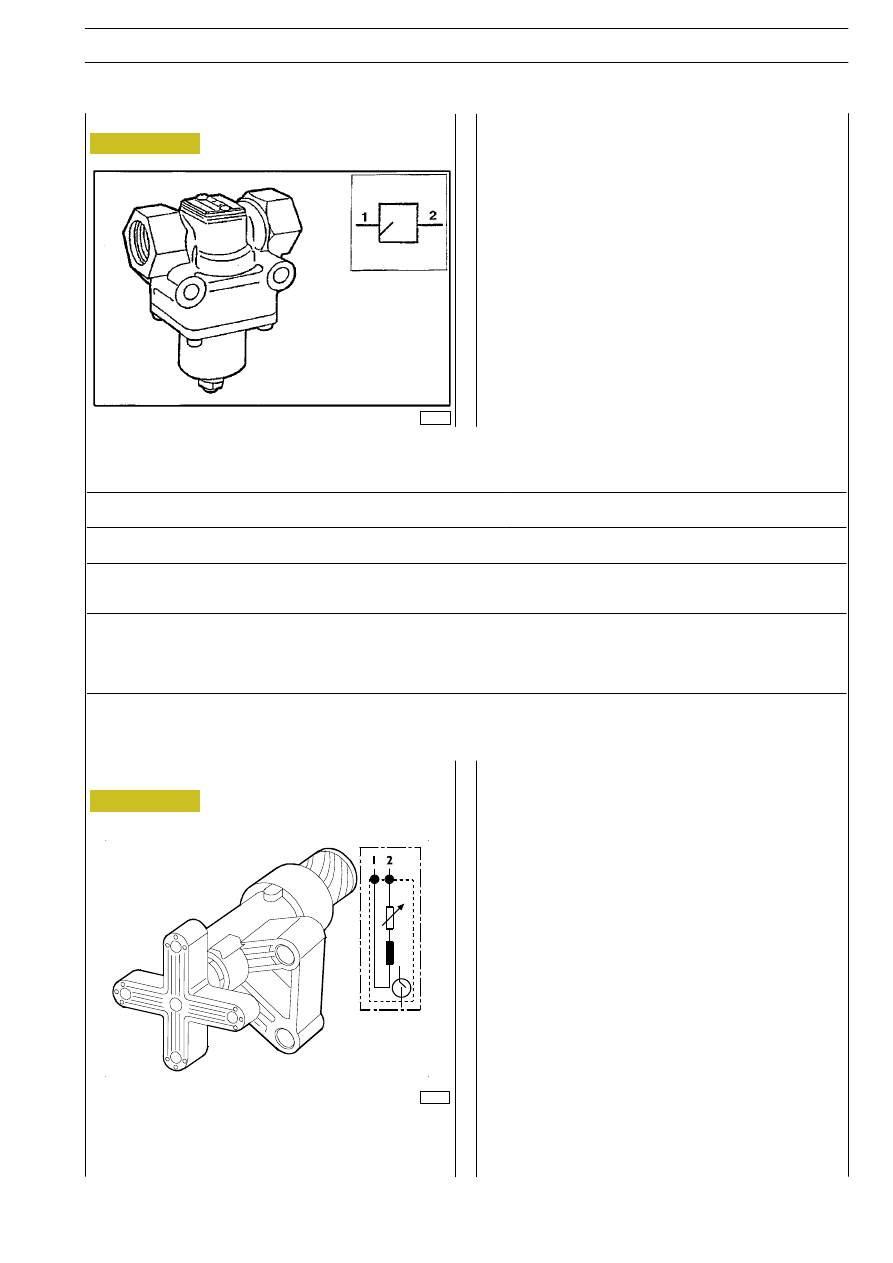

Figure 39

Figure 40

This limited return valve fulfils two functions:

- It cuts off the flow of compressed air supplying the tanks

when the pressure in the tanks falls under a certain level
(setting) after a breakdown or due to excessive drawing;

- It supplies these tanks as soon as the braking system

reaches a value ensuring fully efficiency for the brakes.

SUSPENSIONS

43

S

TRALIS

AT/AD

MAIN COMPONENTS OF THE PNEUMATIC SYSTEM

793824

Controlled pressure valve

Fault Diagnosis

TROUBLE

POSSIBLE CAUSE

REMEDY

Exhaust leak

Leakage from diaphragm

Overhaul the appliance, replacing worn parts

Air leak from joint of
half-bodies

Leakage from the diaphragm fitting

Delivery leak (into the
atmosphere) with supply
at a lower pressure than
the setting

Leakage from the inlet valve or its seat

Overhaul the appliance, replacing worn parts.
