Iveco Stralis AT/AD. Manual - part 216

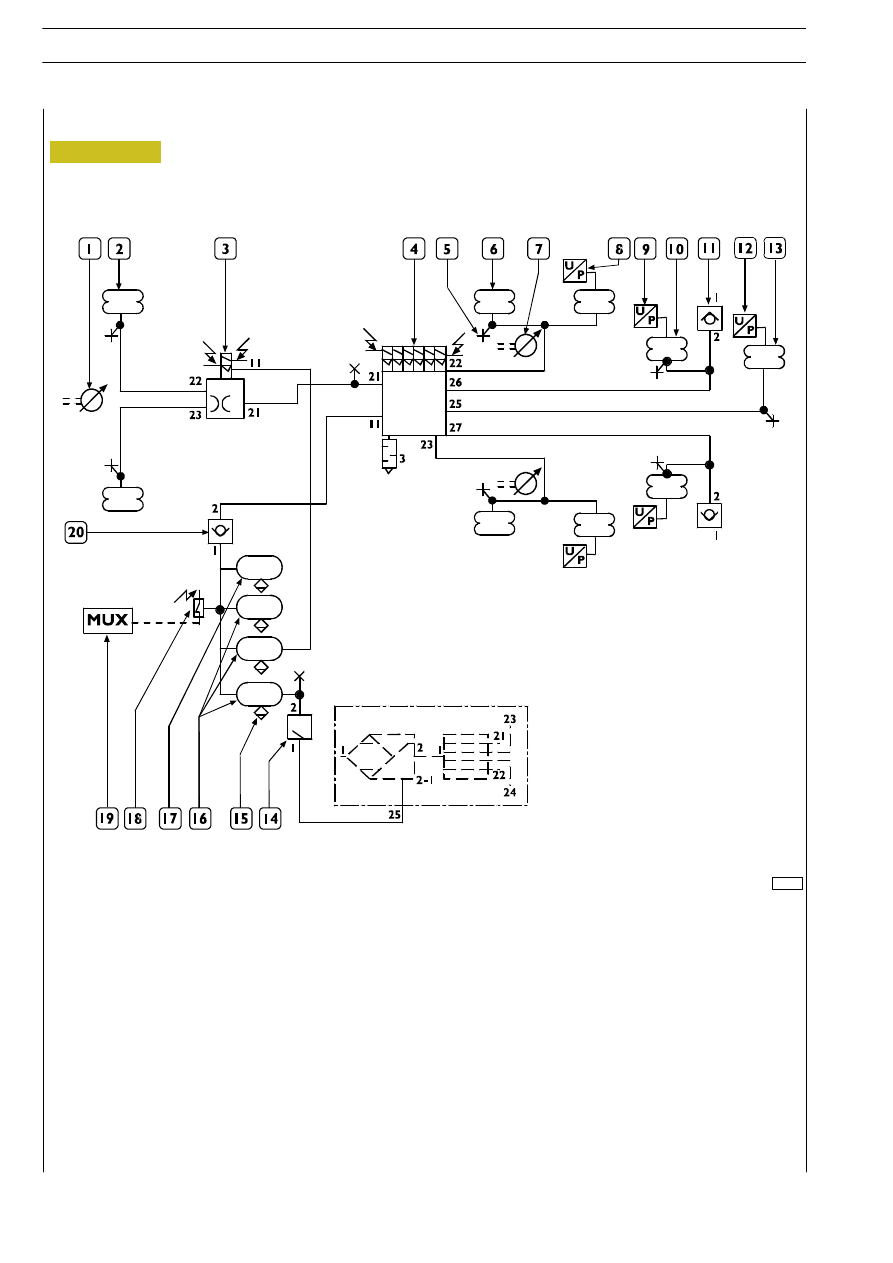

Figure 29

Working diagram of air suspensions for 6x2Y/FP/FS-D/FP-D vehicles

73712

1. Front level sensor — 2. Front axle air spring — 3. Front axle electro-pneumatic control valve — 4. Rear and added third axle

electro-pneumatic control valve— 5. Pressure test point — 6. Rear axle air spring — 7. Rear level sensor— 8. Rear axle

suspension pressure switch — 9. Rear added axle suspension pressure switch — 10. Rear added axle air spring — 11. Check

valve— 12. Rear added axle lift pressure switch — 13. Rear added axle lift air spring —14. Controlled pressure valve with

limited return (opening pressure 8.5 bars)— 15. Manual condensate bleed valve — 16. 30-litre air tank — 17. 80-litre air tank

18. Pressure switch (opening pressure 8 bars) 19. MUX electric system — 20. Check valve.

32

SUSPENSIONS

S

TRALIS

AT/AD

Base - January 2003

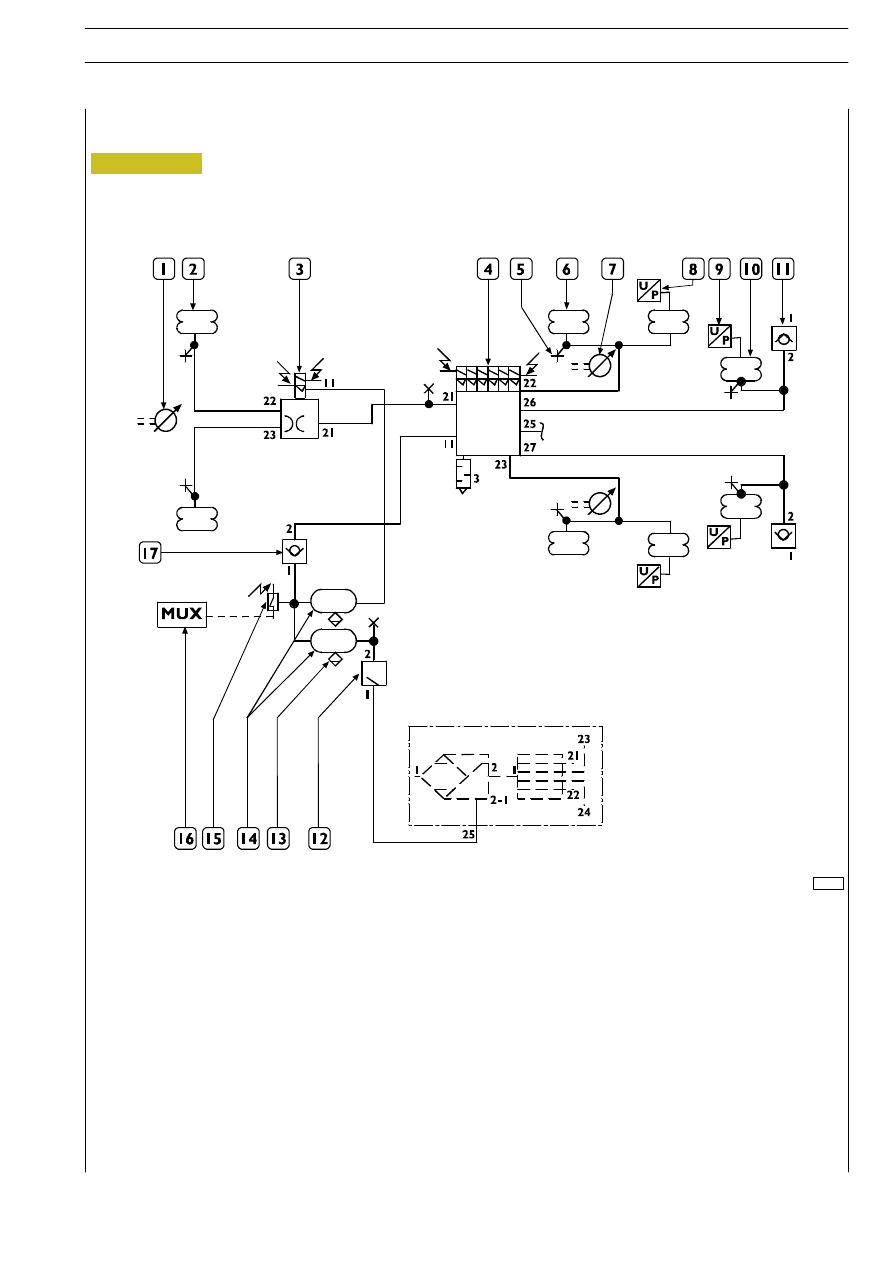

Figure 30

Working diagram of air suspensions for 6x2Y/FP/FS-D/FP-D vehicles
(without lifting the additional axle)

79502

1. Front level sensor — 2. Front axle air spring — 3. Front electro-pneumatic control valve — 4. Rear and added third axle

electro-pneumatic control valve— 5. Pressure test point — 6. Rear axle air spring — 7. Rear level sensor— 8. Rear axle

suspension pressure switch — 9. Rear added axle suspension pressure switch — 10. Rear added axle air spring — 11. Check

valve— 12. Controlled pressure valve with limited return (opening pressure 8.5 bars) — 13. Manual condensate bleed valve

—14. 30-litre air tank — 15. Pressure switch (opening pressure 8 bars) — 16. MUX electric system — 17. Check valve.

SUSPENSIONS

33

S

TRALIS

AT/AD

Figure 31

Working diagram of air suspensions for 6x2Y/FP/FS-CM vehicles

73712

1. Front level sensor — 2. Front axle air spring — 3. Front axle electro-pneumatic control valve — 4. Rear and added third axle

electro-pneumatic control valve— 5. Pressure test point — 6. Rear axle air spring — 7. Rear level sensor— 8. Rear axle

suspension pressure switch — 9. Rear added axle suspension pressure switch — 10. Rear added axle air spring — 11. Check

valve— 12. Rear added axle lift pressure switch — 13. Rear added axle lift air spring —14. Controlled pressure valve with

limited return (opening pressure 8.5 bars)— 15. Manual condensate bleed valve — 16. 30-litre air tank — 17. 80-litre air tank

18. Pressure switch (opening pressure 8 bars) 19. MUX electric system — 20. Check valve.

34

SUSPENSIONS

S

TRALIS

AT/AD

Base - January 2003

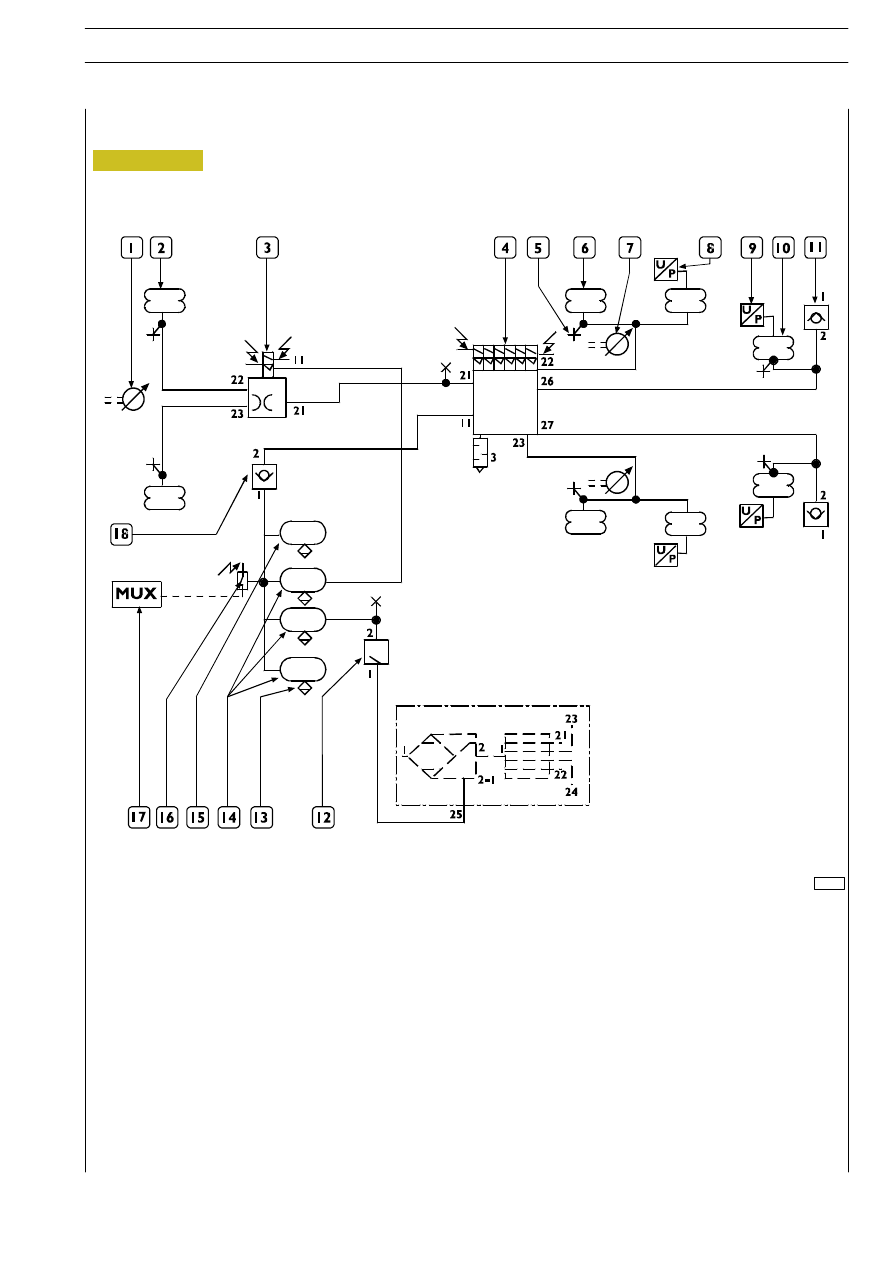

Figure 32

Working diagram of air suspensions for 6x2Y/FP/FS-CM vehicles
(without lifting the additional axle)

73710

1. Front level sensor — 2. Front axle air spring — 3. Front axle electro-pneumatic control valve — 4. Rear and added third axle

electro-pneumatic control valve— 5. Pressure test point — 6. Rear axle air spring — 7. Rear level sensor— 8. Rear axle

suspension pressure switch — 9. Rear added axle suspension pressure switch — 10. Rear added axle air spring — 11. Check

valve— 12. Controlled pressure valve with limited return (opening pressure 8.5 bars) — 13. Manual condensate bleed valve

—14. 30-litre air tank — 15. 80-litre air tank — 16. Pressure switch (opening pressure 8 bars) — 17. MUX electric system

18. Check valve.

SUSPENSIONS

35

S

TRALIS

AT/AD
