Iveco Stralis AT/AD. Manual - part 180





YES

3

NO

YES

NO

YES

NOISE

Lubrication of the wheel hub bearings insufficient.

Restore the level of oil in the wheel hubs.

Wheel hub bearings worn.

Replace the worn bearings and adjust the end float.

Clearance between pin for stub axle and roller
bearings too great.

Check and replace the worn parts.

10

AXLES 5876/4 (F 8021) - 5876/5 (F 8021) - 5886/5 (F 9021) - 5876/2 (F 8021)

S

TRALIS

AT/AD

Base - January 2003

AXLES 5876/4 (F 8021) - 5876/5 (F 8021) - 5886/5 (F 9021) - 5876/2 (F 8021)

11

S

TRALIS

AT/AD

TIGHTENING TORQUES

PART

TORQUE

Nm

kgm

1 Flanged screw fixing transverse tie rod lever onto stub axle

1325

± 75

(135

± 7.6)

2 Flanged screw fixing longitudinal lever onto stub axle

953.5

± 75

(135

± 7.6)

3 Flanged hex screw fixing bottom fifth wheel cover onto stub axle

117

± 6

(11.7

± 0.6)

4 Self-locking hex screw M20x1.5 fixing brake callipers

615.5

± 61.5

(61.5

± 6.1)

5 Nut fixing wheels

665.5

± 66.5

(66.6

± 6.6)

6 Hex screw fixing brake disc to wheel hub

281.5

± 13.5

(28.1

± 1.3)

7 Self-locking hex screw M16x1.5 fixing brake calliper mount to stub axle

313.5

± 15.5

(31.3

± 1.5)

8 Ring nut fixing wheel bearing

515.5

± 24.5

(51.5

± 2.4)

9 Tapered threaded plug for wheel hub cover

57.5

± 2.5

(5.8

± 0.2)

10 Cylindrical screw with recessed hex locking ring nut adjusting wheel bearings

27.5

± 2.5

(2.7

± 0.2)

11 Cover for wheel hub

•

130

± 10

(13

± 1)

-

Castellated nut for kingpin*

300

(30)

• Apply LOCTITE 574 sealer

*

Minimum torque - Maximum torque, tighten to the first notch corresponding to the split pin hole

84538

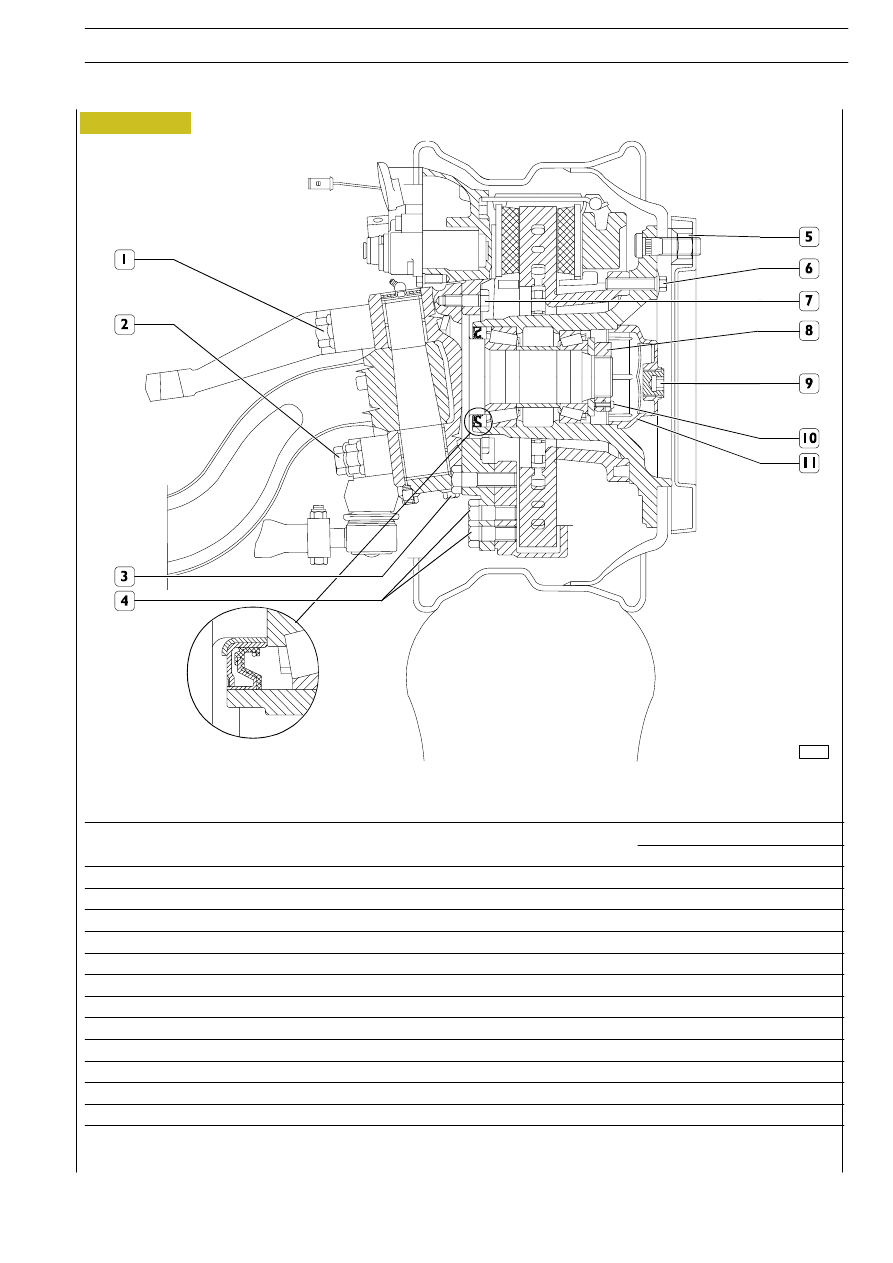

CROSS-SECTION OF FRONT AXLE 5876/4 — 5876/2 - WHEEL SIDE

Figure 2

12

AXLES 5876/4 (F 8021) - 5876/5 (F 8021) - 5886/5 (F 9021) - 5876/2 (F 8021)

S

TRALIS

AT/AD

Base - January 2003

PART

TORQUE

Nm

(kgm)

1 Flanged screw fixing transverse tie rod lever onto stub axle

1325

± 75

(135

± 7.6)

2 Flanged screw fixing longitudinal lever onto stub axle

1325

± 75

(135

± 7.6)

3 Flanged hex screw fixing bottom fifth wheel cover onto stub axle

117

± 6

(11.7

± 0.6)

4 Self-locking hex screw M20x1.5 fixing brake callipers

615.5

± 61.5

(61.5

± 6.1)

5 Nut fixing wheels

665.5

± 66.5

(66.6

± 6.6)

6 Hex screw fixing brake disc to wheel hub

281.5

± 13.5

(28.1

± 1.3)

7 Self-locking hex screw M16x1.5 fixing brake calliper mount to stub axle

313.5

± 15.5

(31.3

± 1.5)

8 Ring nut fixing wheel bearing

515.5

± 24.5

(51.5

± 2.4)

9 Tapered threaded plug for wheel hub cover

57.5

± 2.5

(5.8

± 0.2)

10 Cylindrical screw with recessed hex locking ring nut adjusting wheel bearings

57.5

± 2.5

(5.8

± 0.2)

11 Cover for wheel hub

•

130

± 10

(13

± 1)

12 Screw fixing top cover to stub axle

11.1

± 2

(1.1

± 0.2)

-

Castellated nut for kingpin*

300

(30)

• Apply LOCTITE 574 sealer

*

Minimum torque - Maximum torque, tighten to the first notch corresponding to the split pin hole

84539

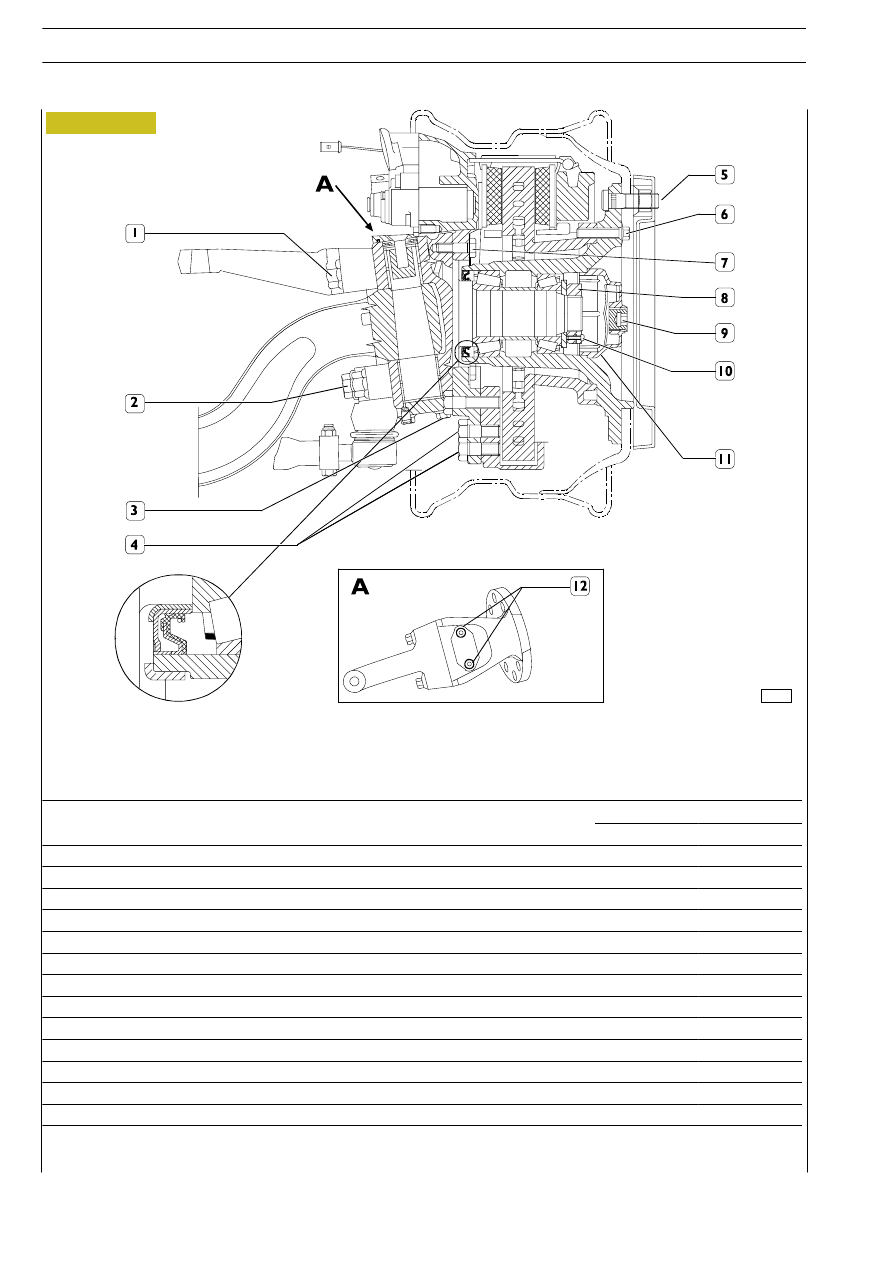

CROSS-SECTION OF FRONT AXLE 5876/5 - 5886/5 - WHEEL SIDE

Figure 3

AXLES 5876/4 (F 8021) - 5876/5 (F 8021) - 5886/5 (F 9021) - 5876/2 (F 8021)

13

S

TRALIS

AT/AD

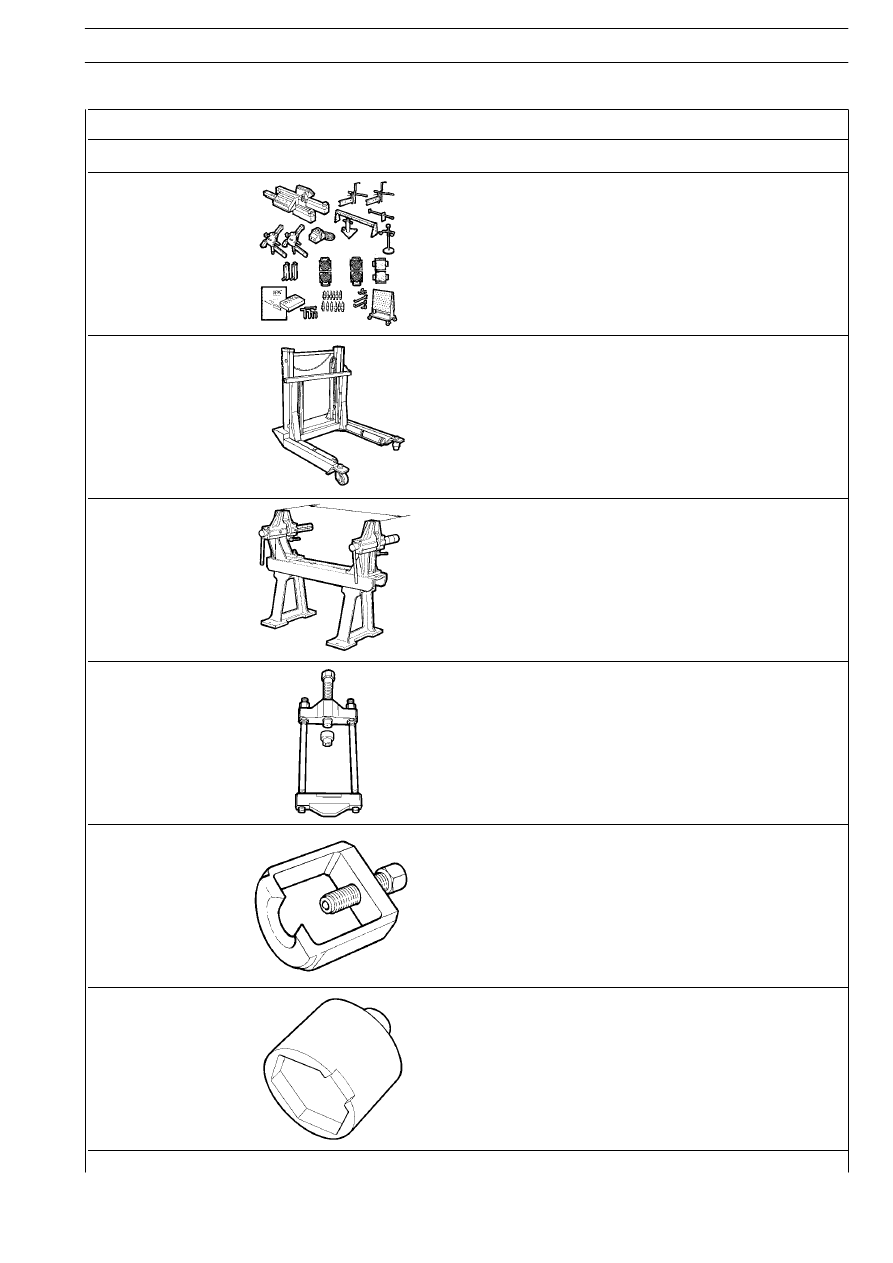

TOOLS

TOOL No.

DESCRIPTION

99305354

Portable optical equipment to check wheel geometry

99321024

Hydraulic trolley to remove and refit wheels

99322215

Stand for overhaul

99347047

Tool to remove kingpin

99347068

Extractor for steering tie-rod head pins

99354207

Wrench for wheel hub cover
