Iveco Stralis AT/AD. Manual - part 181

14

AXLES 5876/4 (F 8021) - 5876/5 (F 8021) - 5886/5 (F 9021) - 5876/2 (F 8021)

S

TRALIS

AT/AD

Base - January 2003

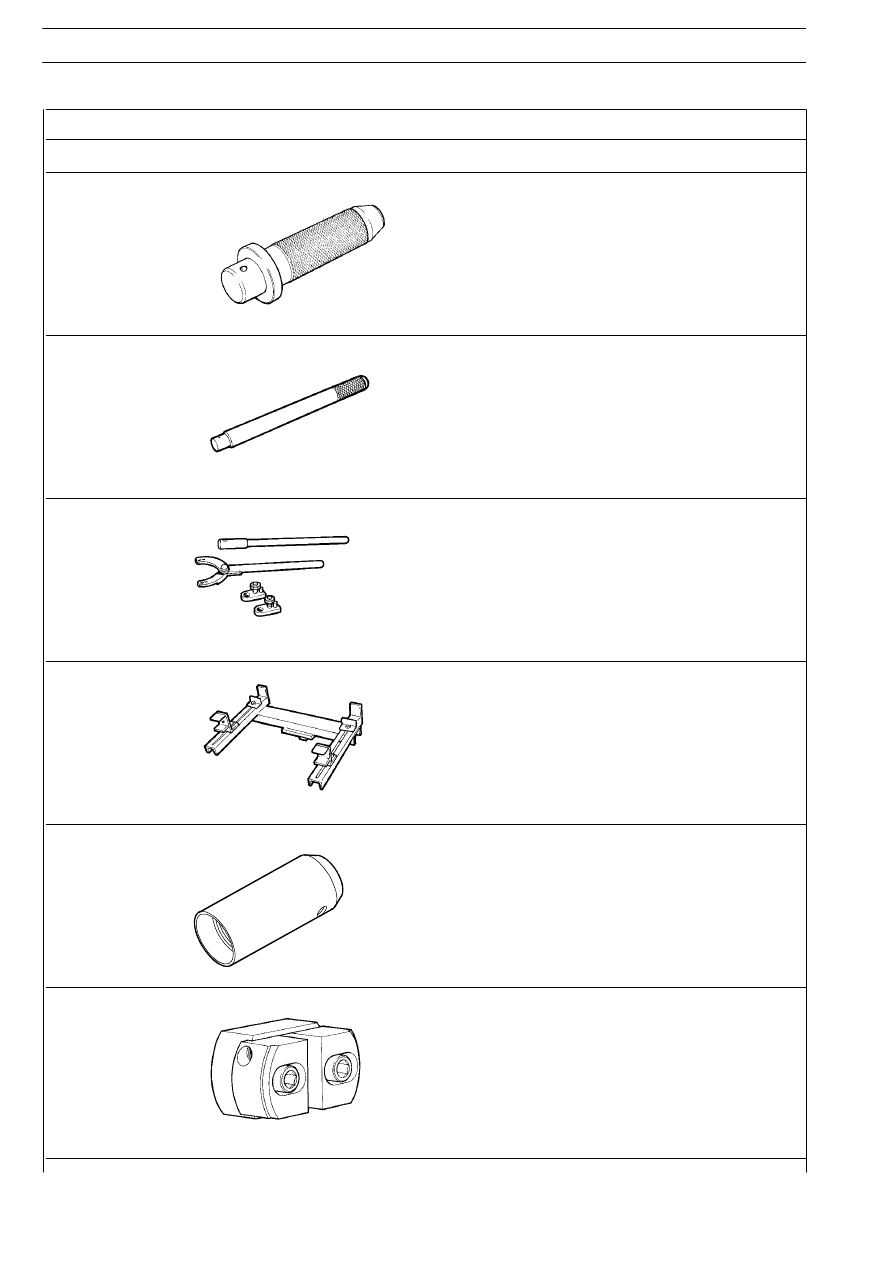

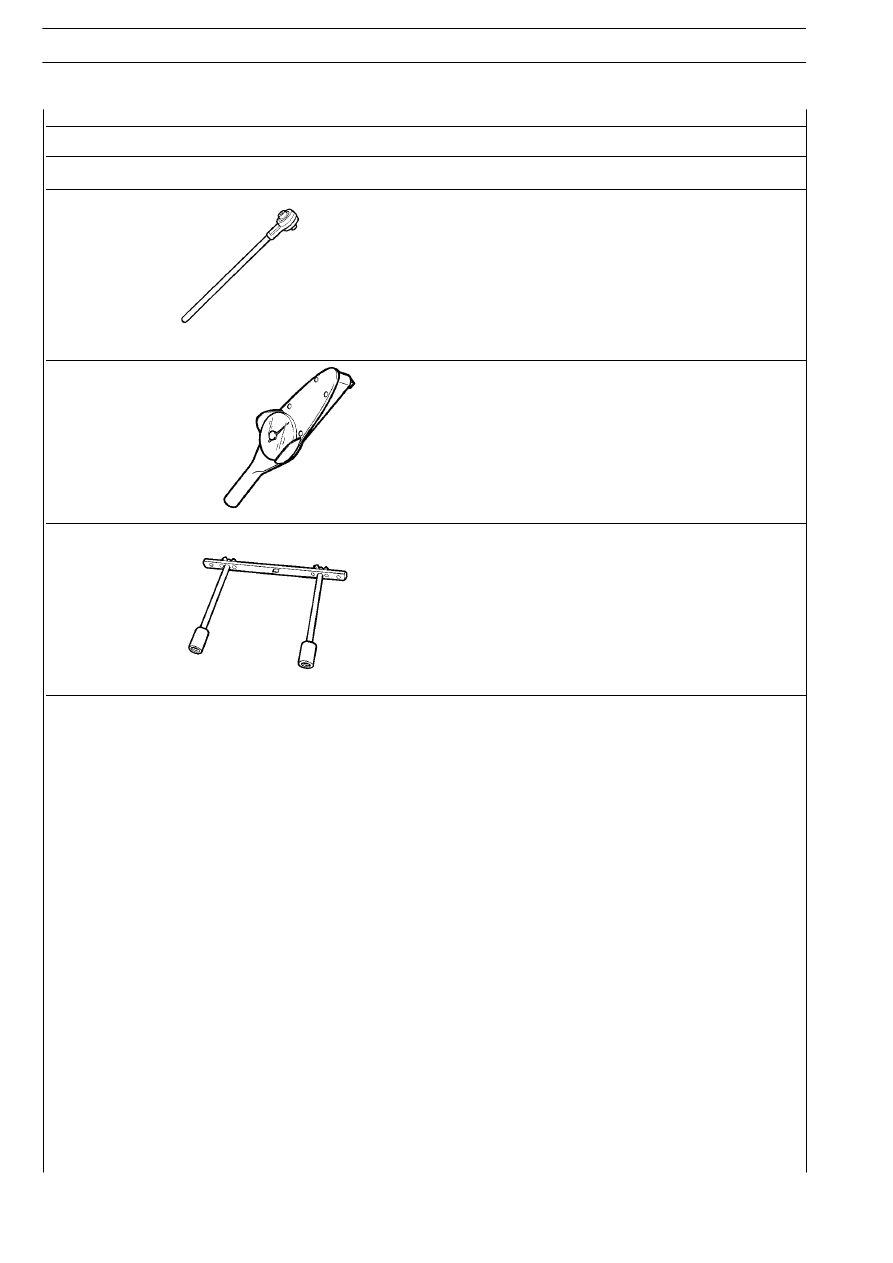

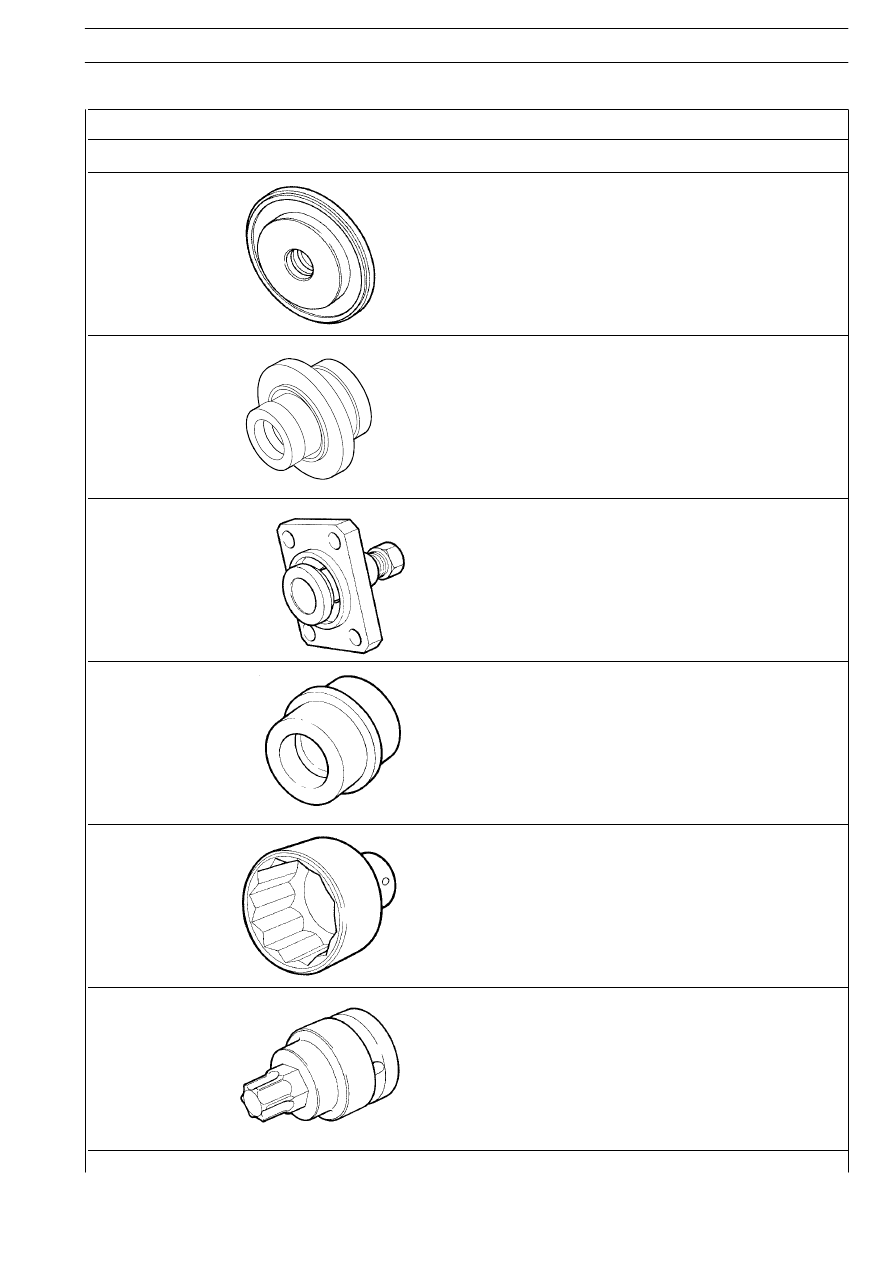

TOOL No.

DESCRIPTION

99370006

Grip for interchangeable drifts

99370007

Grip for interchangeable drifts

99370317

Reaction lever with extension

99370628

Mount to remove and refit front axle

99370715

Guide for mounting wheel hub

99374093

Drift to mount outer bearing races (use with 99370007)

AXLES 5876/4 (F 8021) - 5876/5 (F 8021) - 5886/5 (F 9021) - 5876/2 (F 8021)

15

S

TRALIS

AT/AD

TOOLS

TOOL No.

DESCRIPTION

99374132

Key to mount internal wheel hub gasket (use with 99370006)

99374173

Parts to mount kingpin gaskets (use with 99370007)

99374405

Tool to drive in kingpin

99374530

Drift to remove and refit kingpin bearings (use with 99370007)

99388001

Wrench (80 mm) for wheel hub bearing adjustment nut

99388002

Wrench for screws securing longitudinal tie-rod and
transverse tie-rod bar lever on stub axle

16

AXLES 5876/4 (F 8021) - 5876/5 (F 8021) - 5886/5 (F 9021) - 5876/2 (F 8021)

S

TRALIS

AT/AD

Base - January 2003

TOOL No.

DESCRIPTION

99389805

Torque multiplier x 4 with square attachment input 1/2” output 3/4”
(max 1350 Nm)

99389819

Torque wrench (0-10 Nm) with square connection 1/4”

99395026

Tool to check rolling torque of hubs (use with torque wrench)

84540

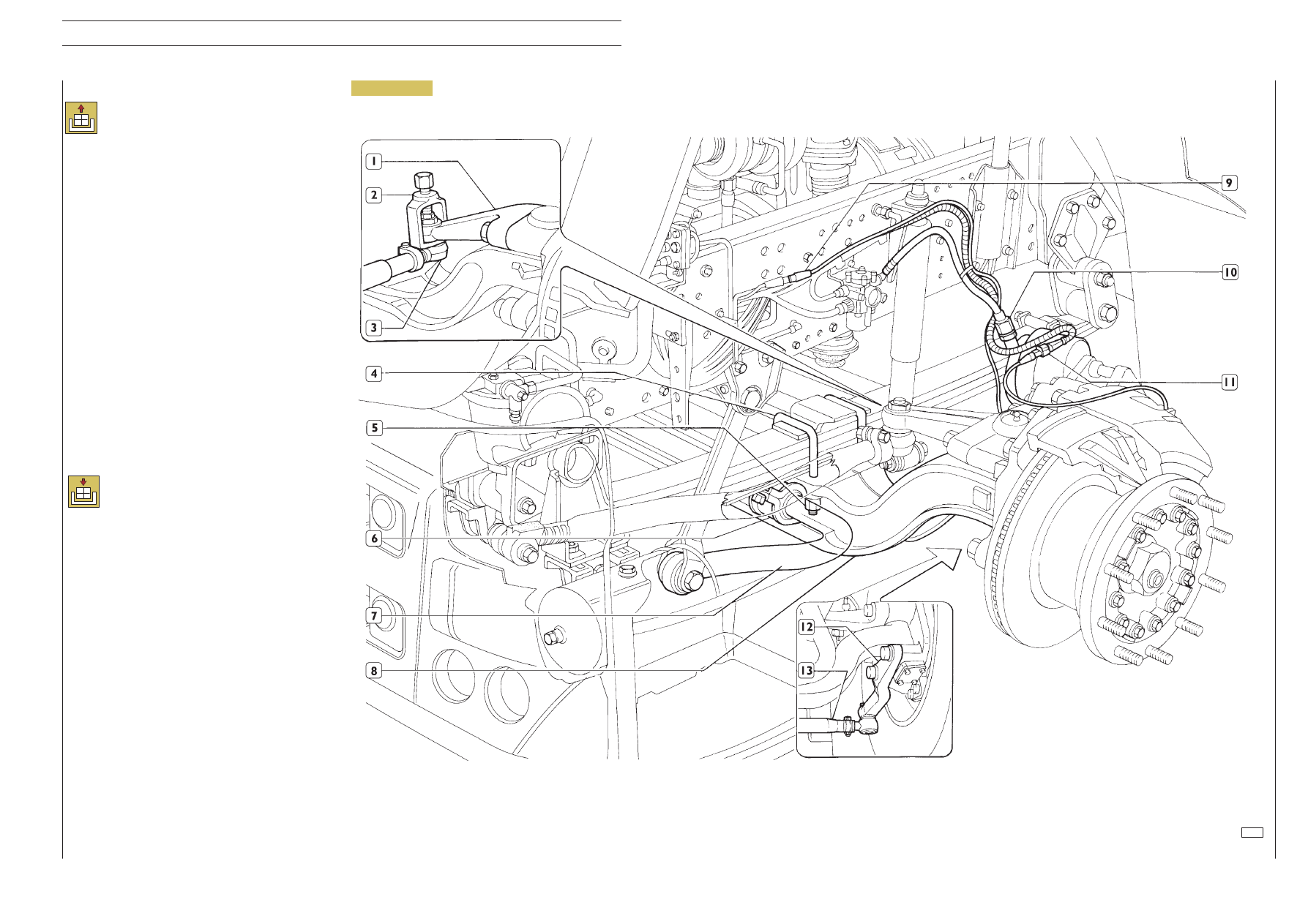

Position the vehicle on level ground and chock the

rear wheels.

Remove front wheel securing nuts

Using a hydraulic jack, raise the front of the vehicle

and rest it on two support stands.

Unscrew wheel securing nuts and use hydraulic

trolley 99321024 to remove the wheels.

Use extractor 99347068 (2) to remove the tie-rod (3) ball

joint of arm (1).

Disconnect:

- air delivery lines from the membrane brake cylinders;

- electric cable (9) from the ABS transmitters;

- electric cable (11) for the brake lining wear indicators if

fitted.

Position a hydraulic jack fitted with support 99370628 under

axle (8).

Unscrew nuts (5) and remove brackets (4) attaching the leaf

spring and the stabilizing bar (7) fixing supports (6) to the axle.

Rotate the stabilizing bar (7) so as to prevent it from interfering

with the next operation.

Lower the hydraulic jack and pull out the axle (8).

Refitting

Using a hydraulic jack fitted with support 99370628,

raise the axle so that the leaf spring coupling pins are

inserted into holes in the spring seating faces on the

axle.

Refit by performing removal operations in reverse order, and

fasten screws and nuts to prescribed torque.

Figure 4

AXLES 5876/4 (F 8021) - 5876/5 (F 8021) - 5886/5 (F 9021) - 5876/2 (F 8021)

17

S

TRALIS

AT/AD

520610 REMOVING AND REFITTING AXLE

Removal
