Iveco Stralis AT/AD. Manual - part 178

AXLES 5876/4 (F 8021) - 5876/5 (F 8021) - 5886/5 (F 9021) - 5876/2 (F 8021)

3

S

TRALIS

AT/AD

Front axle
5876/4 (F 8021)
5876/5 (F 8021)
5886/5 (F9021)
Steering central added axle
5876/2 (F 8021)

Page

DESCRIPTION

5

. . . . . . . . . . . . . . . . . . . . . . . . . .

SPECIFICATIONS AND DATA

6

. . . . . . . . . . . . .

FAULT DIAGNOSIS

8

. . . . . . . . . . . . . . . . . . . . . .

TIGHTENING TORQUES

11

. . . . . . . . . . . . . . . . .

TOOLS

13

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

REMOVING AND REFITTING AXLE

17

. . . . . . . .

- Removal

17

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Refitting

17

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

REMOVING AND REFITTING AXLE

18

. . . . . . . .

- Vehicles with pneumatic front suspension

and longitudinal bars

18

. . . . . . . . . . . . . . . . . . . .

- Removal

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Refitting

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

VEHICLE CHECKS

20

. . . . . . . . . . . . . . . . . . . . . . .

- Tie rods

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Swivel heads

20

. . . . . . . . . . . . . . . . . . . . . . . . . .

CHECKING SWIVEL HEAD PLAY

20

. . . . . . . . . . .

FRONT AXLE ASSEMBLY OVERHAUL

21

. . . . . .

REMOVING - REFITTING WHEEL HUBS

21

. . . . .

- Removal

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Replacing wheel hub bearings

22

. . . . . . . . . . . . .

- Replacing wheel fixing pins

23

. . . . . . . . . . . . . . .

- Refitting wheel hubs

23

. . . . . . . . . . . . . . . . . . . .

- Checking wheel hub bearing end float

23

. . . . . .

4

AXLES 5876/4 (F 8021) - 5876/5 (F 8021) - 5886/5 (F 9021) - 5876/2 (F 8021)

S

TRALIS

AT/AD

Base - January 2003

- Measuring rolling torque

24

. . . . . . . . . . . . . . . . .

REMOVING AND REFITTING TRANSVERSE

TIE ROD

24

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

REPLACING TRANSVERSE TIE ROD SWIVEL

HEADS

25

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

LONGITUDINAL TIE ROD LEVER REMOVAL/

REFITTING

25

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

CROSS TIE ROD LEVER REMOVAL/REFITTING

25

REMOVING AND REFITTING PIN FOR STUB

AXLE

25

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Removal

25

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Replacing kingpin bearing

26

. . . . . . . . . . . . . . . .

- Checking and adjusting clearance between

stub axle and axle

27

. . . . . . . . . . . . . . . . . . . . . .

CHECKING AND MEASURING THE AXLE

BODY

28

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Checking levelness of leaf spring supporting surfaces

with respect to the holes for the kingpins

28

. . .

- Checking angle of holes for kingpins

29

. . . . . . . .

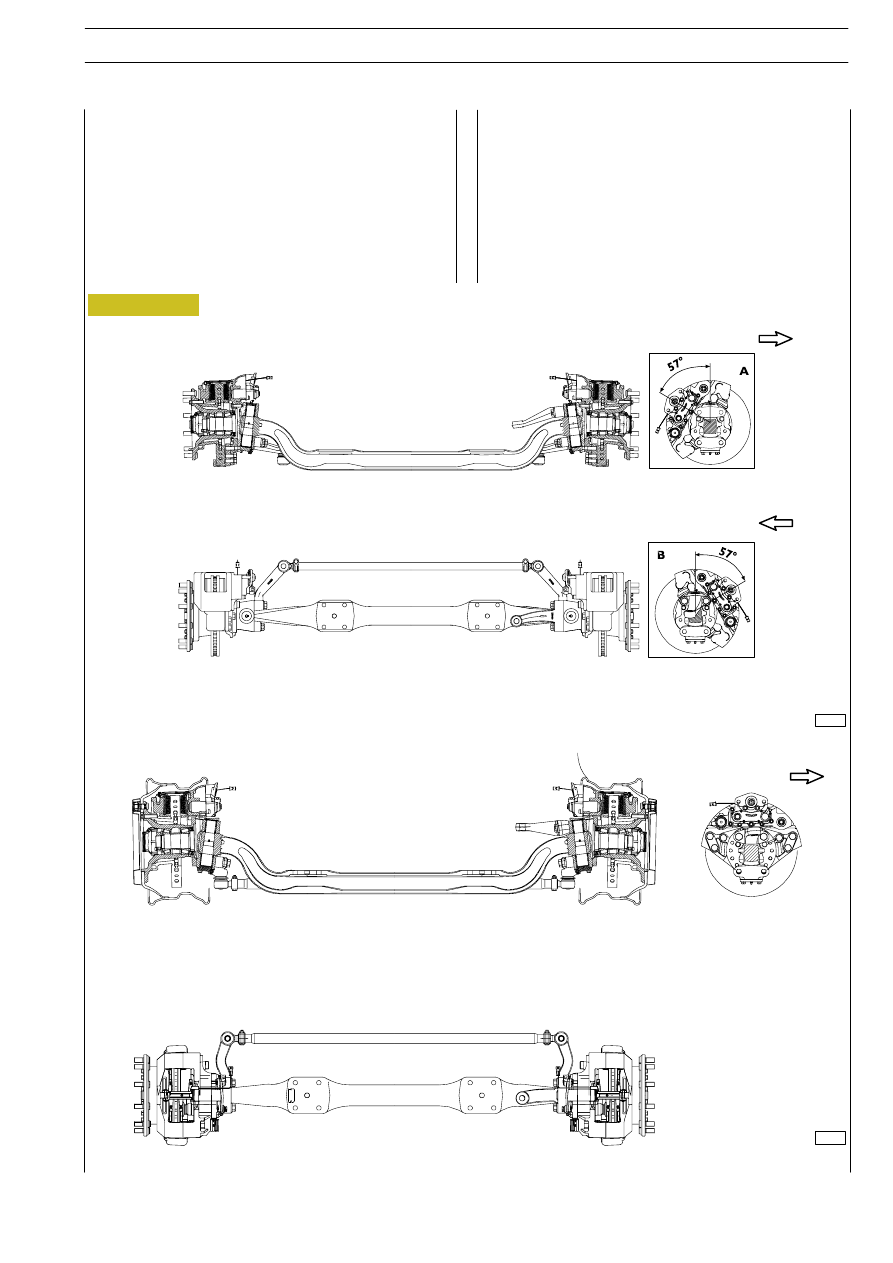

72774

Figure 1

The front axle is a steel structure with a double-T cross-section
at the end of which the stub axles are articulated.
The stub axle articulation is made with tapered pins integral
with the axle body and by means of four bearings with rollers
driven in with interference in the holes of the stub axle
overhangs.
The wheel hubs are supported by two tapered roller bearings, set
right, lubricated with oil, mounted on the shank of the stub axle.

The bearings need no adjustment; their end float is obtained
by tightening the retaining ring nut to torque.
The disc brake is the ”KNORR” type.
The brake calliper is fitted with:

- an angle of 57

° on axles 5876/4 and 5876/2 without

parking brake;

- an angle of 0

° on axle 5876/5 - 5886/5 with parking brake.

VIEW OF FRONT AXLE 5876/5 - 5886/5

72775

VIEWS OF FRONT AXLE 5876/4 AND STEERING CENTRAL ADDED AXLE 5876/2

Left-hand drive

Right-hand drive

Left-hand

drive

VIEW FROM ”A”

VIEW FROM ”A”

DIRECTION OF TRAVEL

DIRECTION OF TRAVEL

DIRECTION OF TRAVEL
