The intermediate axle is of the full-floating, single-reduction
type and consists of a steel case housing the inter-axle
differential and the main differential.
Drive is transmitted from the inter-axle differential to the main
differential by means of two helical gears. The inter-axle
differential consists of a drive input shaft on which the
following components are splined: front bearing cage, oil
pump, drive gear with forward planetary gear and the
differential gear assembly.
The rear planetary gear is housed in the axle housing and is
splined on the drive output shaft.
A sliding sleeve for differential lock is fitted to the rear
planetary gear; it is controlled by an air mechanism through a
fork.
The adjustment of the end float of the tapered roller bearings
is made using shims between the front mount and the gearing
mount: the primary differential gear is composed of a pair of
bevel reduction gears with helical toothing (pinion-ring gear)
and a gear housing (planetary gears).

The driven gear is splined on the pinion and is mounted on
two taper roller bearings.
Adjustment of the bevel drive set is by shims located between
the two taper roller bearings.
In addition, the position of the bevel pinion can be adjusted in
relation to the ring bevel gear by varying the thickness of the
pack of rings between the underhead tapered bearing and the
bevel pinion mount.
The gear cage supported on two taper roller bearings and is
adjusted for end play by means of two adjusting nuts.
The rear axle is fitted with an air-controlled differential lock
device.
Wheel hubs are mounted on two taper roller bearings floating
on the sleeve and adjusted by means of a threaded nut.

AXLES IN TANDEM MERITOR RP 160 E (R 2478) (INTERMEDIATE)

101

S

TRALIS

AT/AD

DESCRIPTION

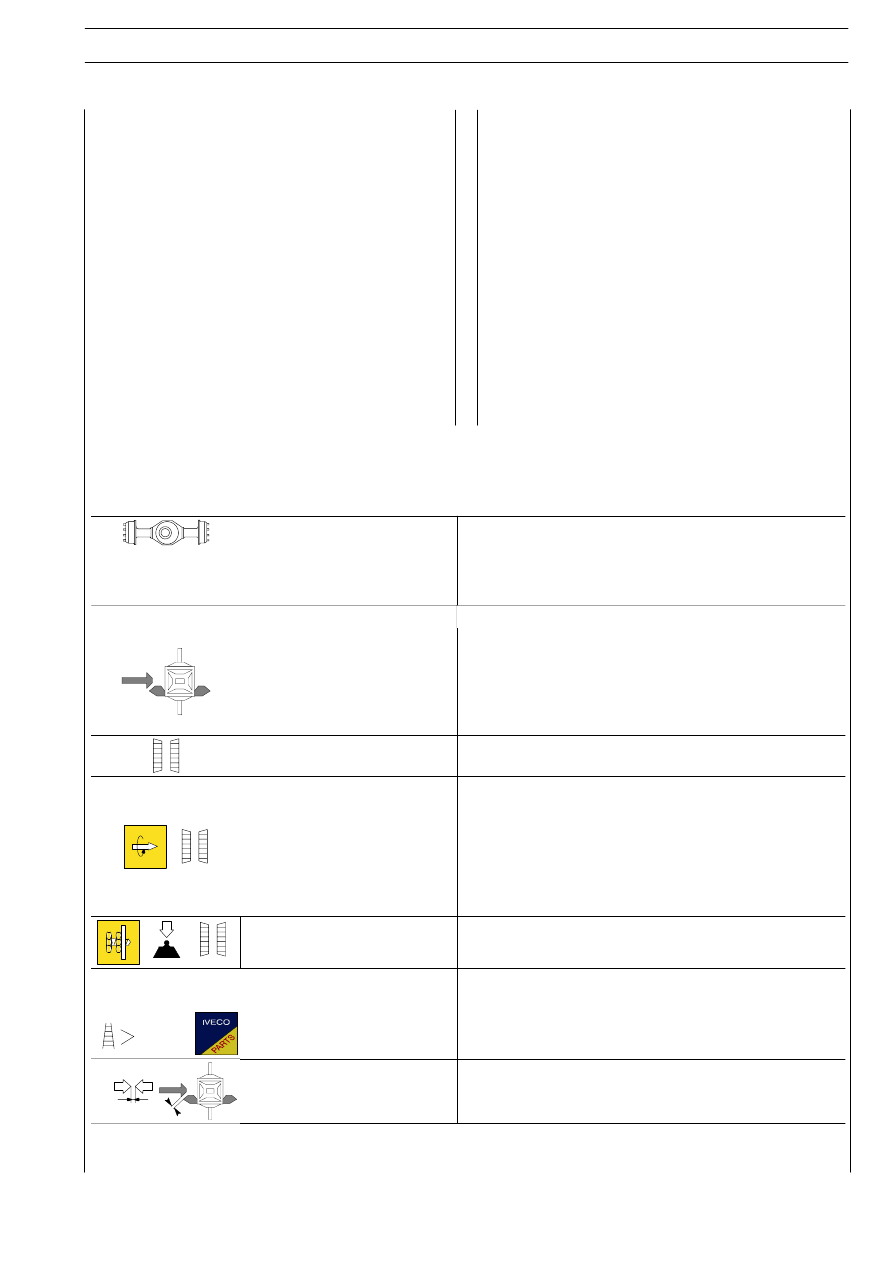

SPECIFICATIONS AND DATA

Axle type:

RP 160 E (R 2478)

Full-floating, single reduction with
air-controlled differential lock
device

DIFFERENTIAL

Final bevel gear ratio (number
of teeth: pinion/crown wheel)
Standard on models:

3.07 (14/43)
3.21 (14/45)
3.42 (12/41)
3.73 (11/41)
3.91 (11/43)
4.30 (10/43)

Bevel drive pinion bearings

2 taper roller

Bevel drive pinion bearing rolling
torque

Nm

New bearings

kgm

Nm

Used bearings

kgm

1.00

÷ 5.00

0.10

÷ 0.50

1.68

÷ 3.39

0.160

÷ 0.339

Bearing drive pinion preloading
adjustment

By shims

Shim thickness range or bevel
pinion bearing preloading
adjustment

11.45 - 11.48 - 11.50 - 11.53
11.55 - 11.65 - 11.75 - 11.85

Bevel drive pinion to crown wheel
end play

mm

0.26

÷ 0.50
