102

AXLES IN TANDEM MERITOR RP 160 E (R 2478) (INTERMEDIATE)

S

TRALIS

AT/AD

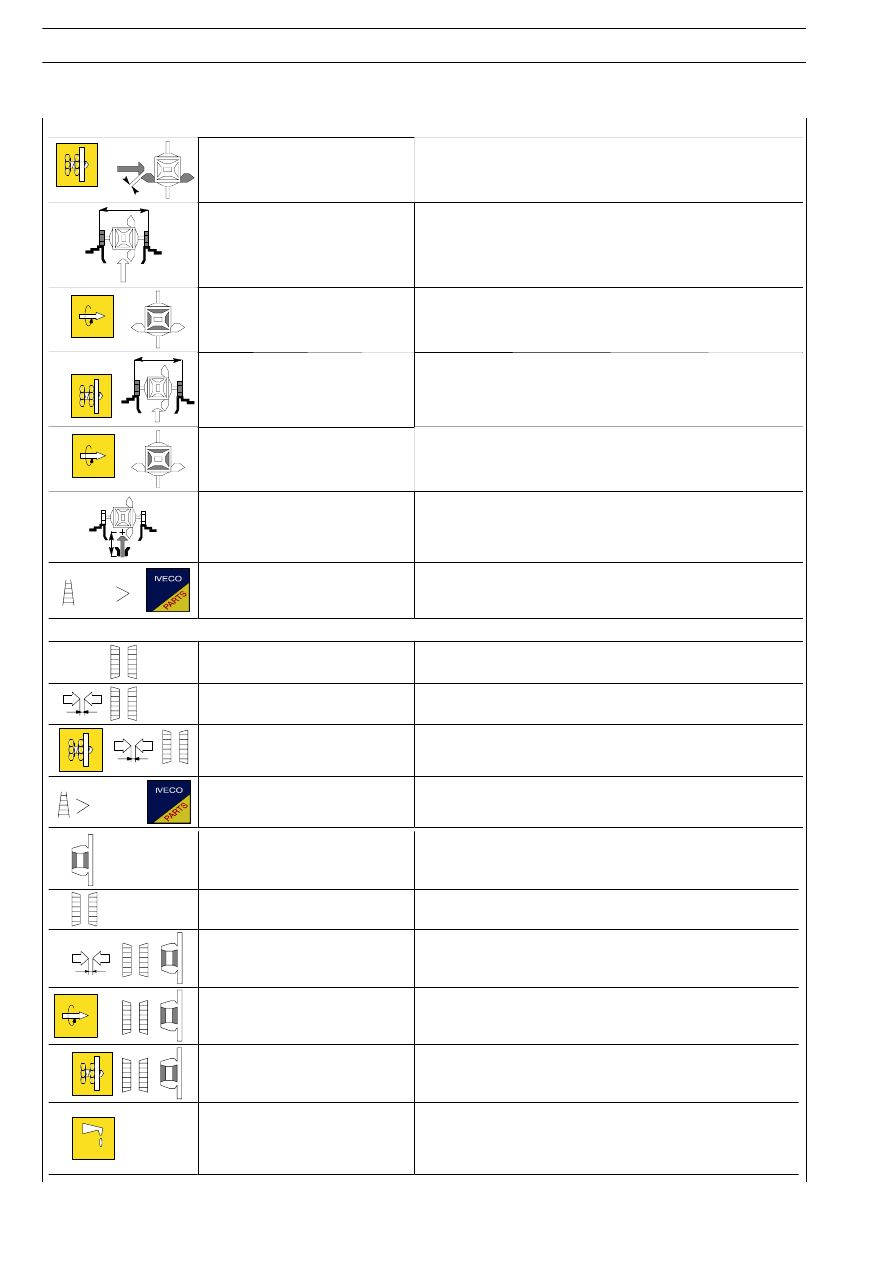

Bevel pinion to crown wheel
end play adjustment

By ring nuts

Cap divergency

0.05

÷ 0.23

Differential carrier bearing
rolling torque

Nm
kgm

1.7

÷ 3.9

0.17

÷ 0.39

Cap divergency adjustment

By ring nuts

Rolling torque between planetary
gear and differential gears

Nm
kgm

Max. 6.8
Max. 6.8

Bevel drive pinion setting as to
differential carrier

By shims

Thickness range for shims located
between intermediate bearing ring
and differential carrier

0.076 - 0.127 - 0.254

INTER-AXLE DIFFERENTIAL UNIT

Inter-axle differential bearings

2, taper roller

Inter-axle differential bearing
end play

mm

0.05

÷ 0.20

End play adjustment

By shims

Inter-axle differential bearing shim
thickness range

mm

0.076 - 0.127 - 0.254

WHEEL HUBS

Wheel hub bearings

2, taper roller

Wheel hub bearing end play mm

0.00

÷ 0.05

Wheel hub bearing
rolling torque

Nm
kgm

Max. 2.45
Max. 0.25

Wheel hub bearing end play
adjustment

by ring nut

Rear axle oil
Quantity:
air suspension litres

(kg)

Cantilever

suspension litres

(kg)

TUTELA W140/M-DA

20 (18)
22 (20)

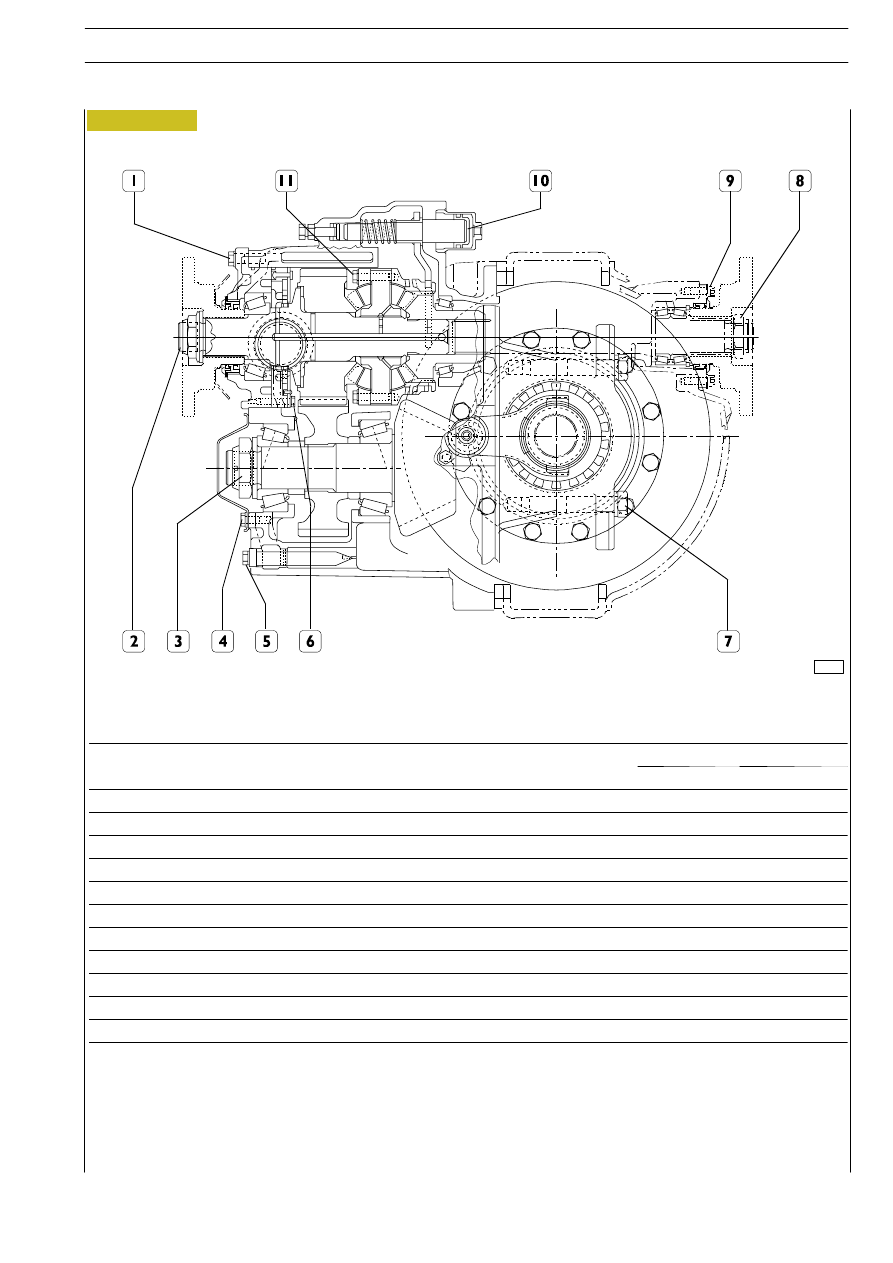

Figure 1

84394

AXLES IN TANDEM MERITOR RP 160 E (R 2478) (INTERMEDIATE)

103

S

TRALIS

AT/AD

TIGHTENING TORQUES

PART

TORQUE

PART

Nm

(kgm)

1

Screw fixing input shaft mount M12x1.75

100

÷ 145

(10.1

÷ 14.7)

2

Nut fixing flange to input shaft M45x1.5

815

÷ 1085

(83

÷ 110.6)

3

Nut fixing parts on bevel pinion M 50x2

1220

÷ 2035

(124.3

÷ 207.4)

4

Screw fixing bevel pinion cover M 10 x 1.5

40

÷ 70

(4

÷ 7.1)

5

Screw fixing mesh filter M 26x1.5

65 min.

(6.6 min)

6

Screw fixing oil pump to mounting

30

÷ 45

(3

÷ 4.5)

7

Screw fixing caps: to differential gear housing M 22x2.5

650

÷ 810

(66.2

÷ 82.5)

8

Nut fixing output shaft M39x1.5

610

÷ 880

(62.1

÷ 89.7)

9

Screw fixing output shaft bearing mount

47

÷ 68

(4.7

÷ 6.9)

10

Transfer box differential locking cylinder M 60x2

109

÷ 136

(11.1

÷ 13.8)

11

Fastening screw for planetary gear half-case

60

÷ 75

(6.1

÷ 7.6)

Figure 2

77210

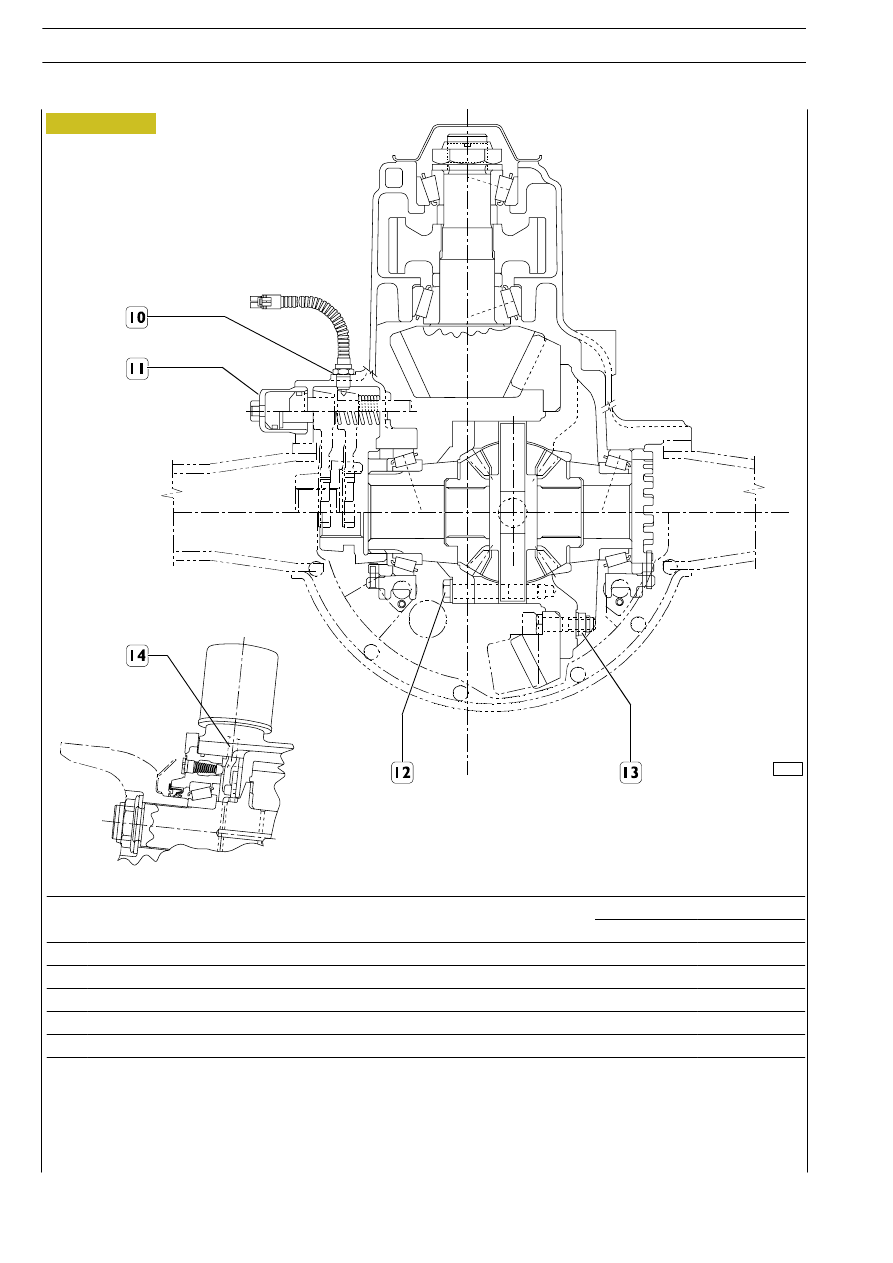

104

AXLES IN TANDEM MERITOR RP 160 E (R 2478) (INTERMEDIATE)

S

TRALIS

AT/AD

PART

TORQUE

PART

Nm

(kgm)

10

Nut locking transmitter M 16x2

35

÷ 75

(3.5

÷ 7.6)

11

Differential locking cylinder M 60x2

109

÷ 136

(11.1

÷ 13.8)

12

Screw fixing half boxes M 16x2

300

÷ 420

(30.5

÷ 42.8)

13

Self-locking nut fixing bevel ring gear to the half box M 16x1.5

265

÷ 355

(27

÷ 36.1)

14

Oil filter coupling M 22x2.5

55

÷ 80

(5.6

÷ 8.1)

Figure 3

77212

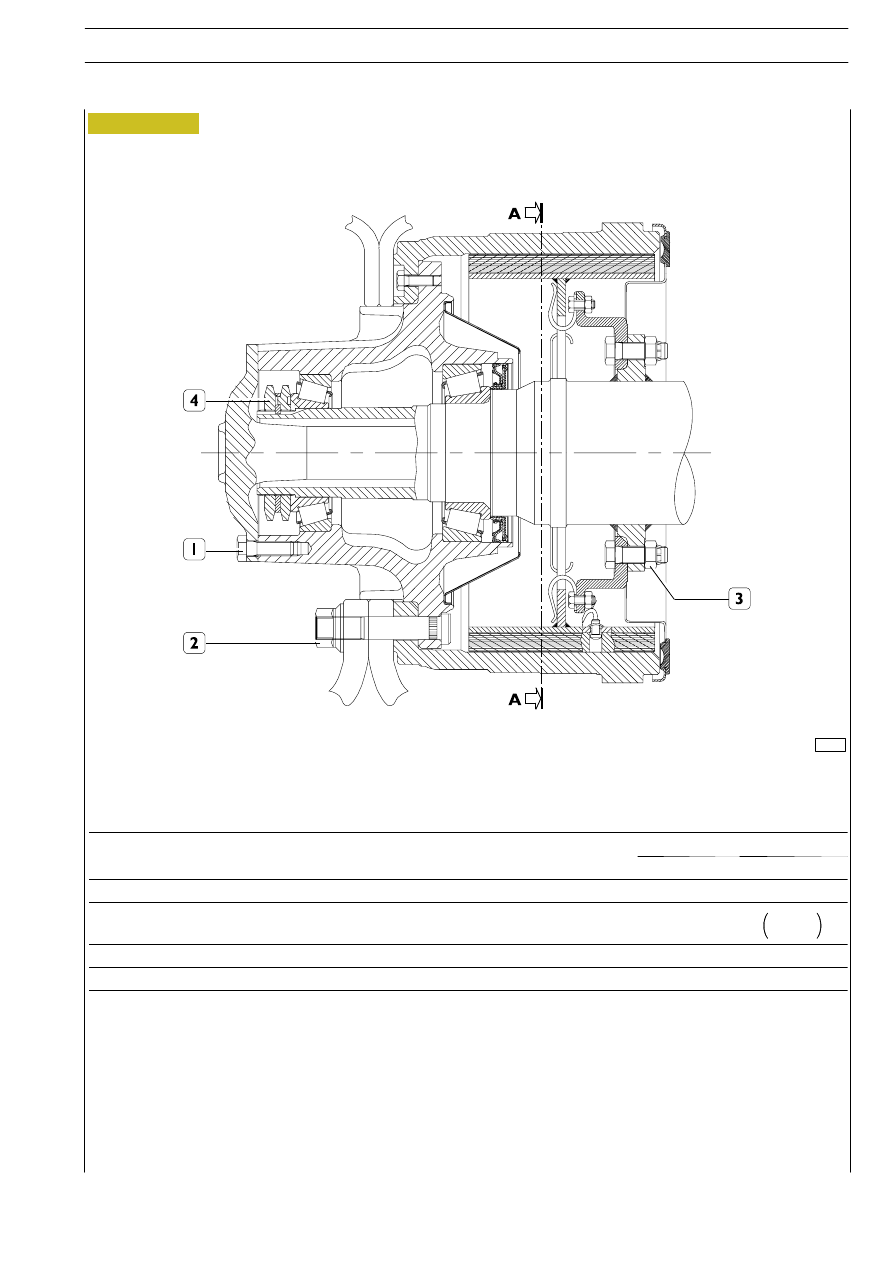

SECTION ON THE REAR AXLE WHEEL HUB IN TANDEM RT 160E/1

AXLES IN TANDEM MERITOR RP 160 E (R 2478) (INTERMEDIATE)

105

S

TRALIS

AT/AD

PART

TORQUE

PART

Nm

(kgm)

1

Screw fixing drive shaft to wheel hub M14 x 1.5

207.9

÷ 256.9

(21.2

÷ 26.2)

2

Nut fixing wheels

600

+50

-20

60

+5

-2

3

Nut for screw securing brake mounting

275.5

÷ 304

(28

÷ 31)

4

Ring nut locking wheel hub adjustment nut

392.3

(40

÷ 2)
