70

REAR AXLE 451391

S

TRALIS

AT/AD

Base - January 2003

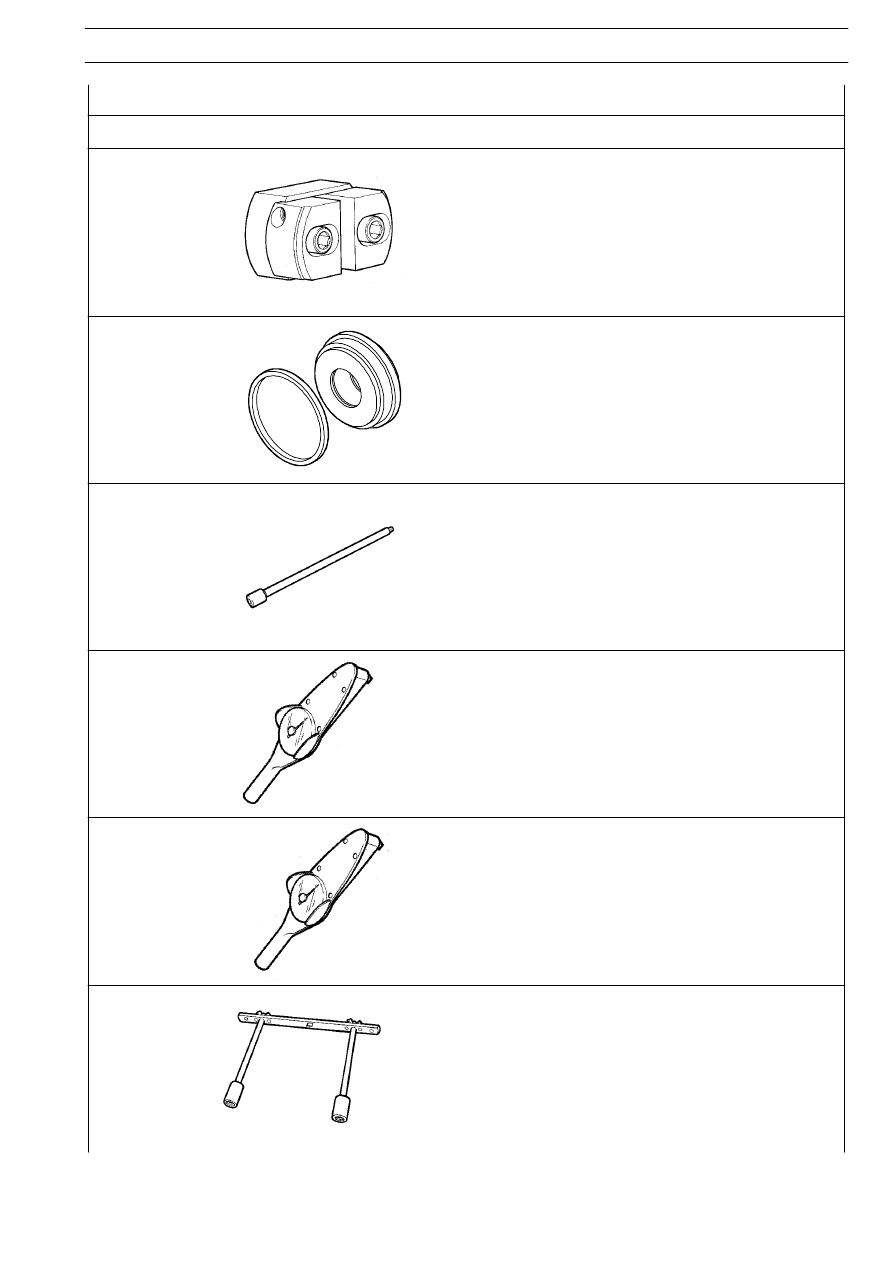

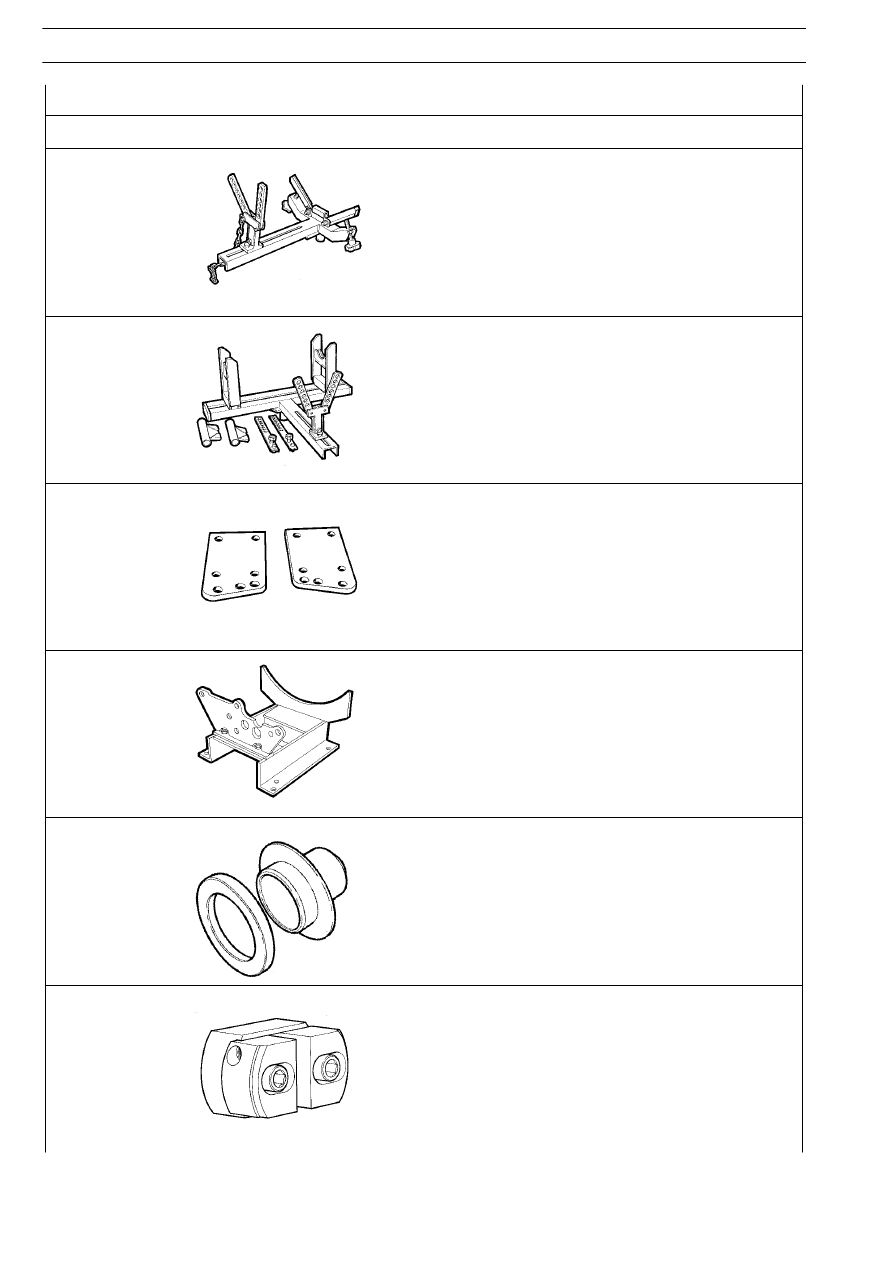

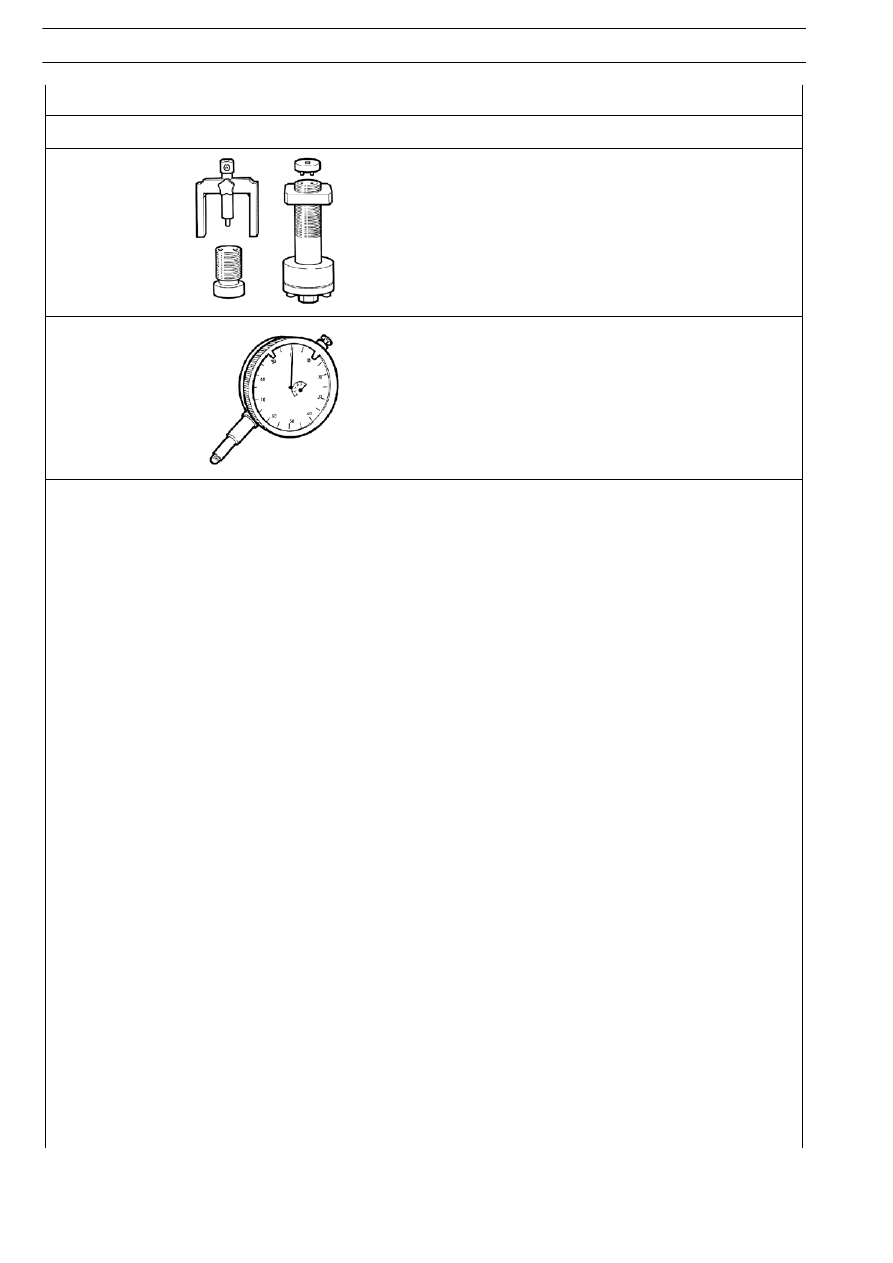

TOOL No.

DESCRIPTION

99370616

Mounting for removal and refitting of differential

99370617

Universal mounting to support axles during removal and refitting

99371022

Pair of differential support brackets for use during overhaul (use
with 99322205-99322225)

99372211

Tool for removal and refitting of brake jaws retaining springs

99374013

Key to fit flow divider drive infeed shaft seal (use with 99370006)

99374093

Punch to fit external races of bearings (use with 99370007)

REAR AXLE 451391

71

S

TRALIS

AT/AD

TOOLS

TOOL No.

DESCRIPTION

99374094

Punch to fit external races of bearings (diameter 134 - 215 mm use
with 99370007)

99374161

Key for assembly of wheel hub internal seals

99374451

Tool for axle shaft disassembly-assembly

99389819

Torque wrench from 0 to 10 Nm with 1/4” square connection

99389821

Torque wrench from 0 to 70 Nm with 3/8” square connection

99395026

Tool to check rolling torque of hubs (use with torque wrench)

72

REAR AXLE 451391

S

TRALIS

AT/AD

Base - January 2003

TOOL No.

DESCRIPTION

99395027

Tool for differential bevel pinion shim measurement (to be used
with 99395603)

99395603

Dial gauge (0

÷5 mm)

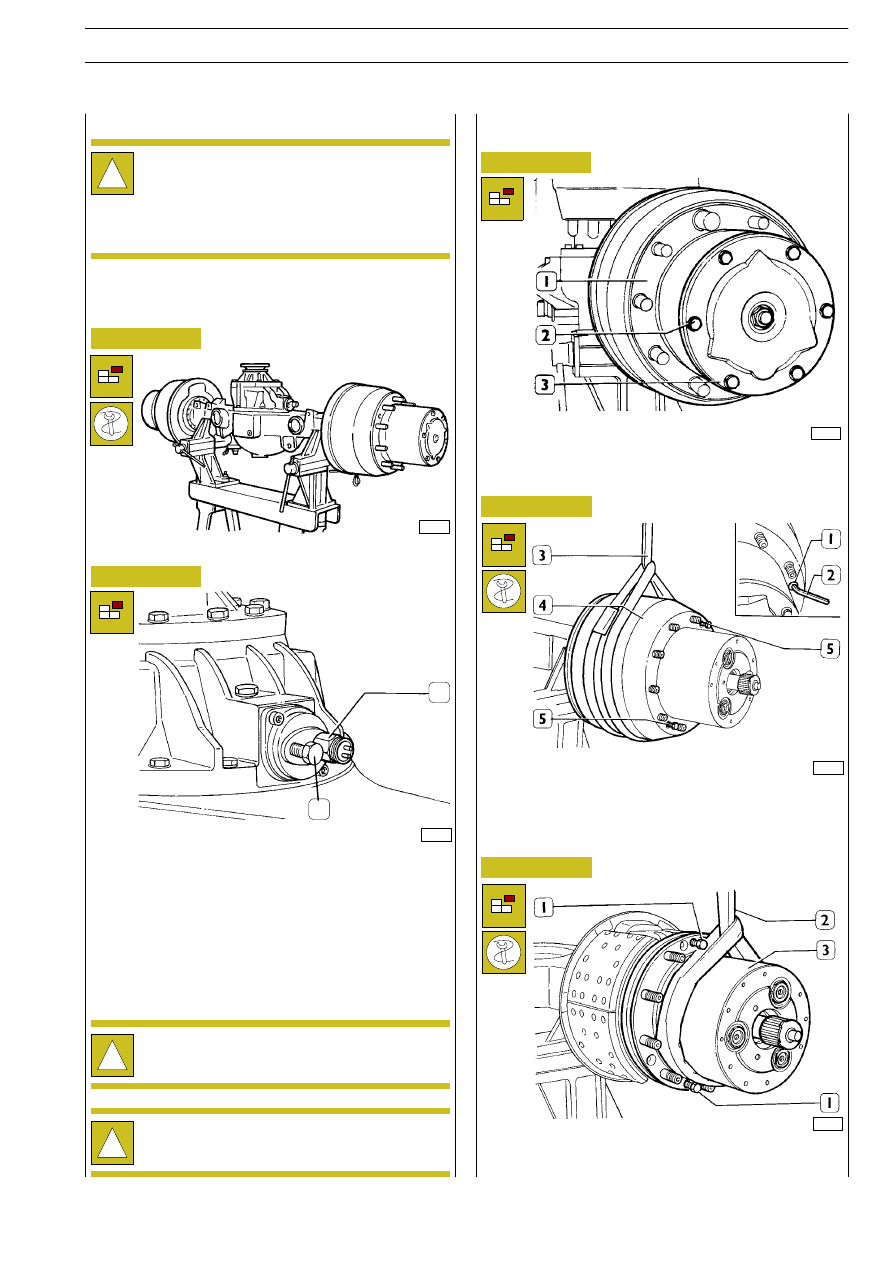

Block the differential locking device sliding sleeve with a screw.
Remove the control cylinder threaded coupling (2) and
replace with a screw (1) (M 14 x 1.5).
Rotate the axle mechanism to facilitate engagement between
the sliding sleeve and the engagement sleeve; this will avoid
involuntary sleeve movement whilst the drive shaft is being
extracted.

Position a container under the wheel hub to recover
the oil.

39628

39627

71534

Figure 4

Figure 5

Figure 6

Before positioning the axle assembly on the overhaul stand,
drain off the oil by unscrewing the lower plug on the axle
housing.

Position the axle assembly on stand 99322215.

Unscrew the screws (1), remove the cover (3) and drain off
the oil into the container.

!

The drive shafts - brake drums and jaws - air breather
- wheel hubs differential and epicycloid reduction
units removal-refitting operations, can all be carried
out with the units fitted on the vehicle.

Epicycloid reduction gear disassembly

Disassembly

!

!

Before extracting the axle shaft make sure that the
screw has been tightened (2, Figure 5).

Figure 7

Figure 8

40338

Using an Allen wrench (2) unscrew the two screws (1) fixing
the drum; replace with the reaction screws (5). Tighten the
reaction screws and remove the drum (4) from the hub and,
using a sling (3), raise and remove.

40054

Unscrew the 3 side pinion (3) fixing screws; tighten the reaction
screws (1) and, using a sling (2), remove the support (3).

1

2

REAR AXLE 451391

73

S

TRALIS

AT/AD

525010

REAR AXLES ASSEMBLY OVERHAUL
