Iveco Stralis AT/AD. Manual - part 153

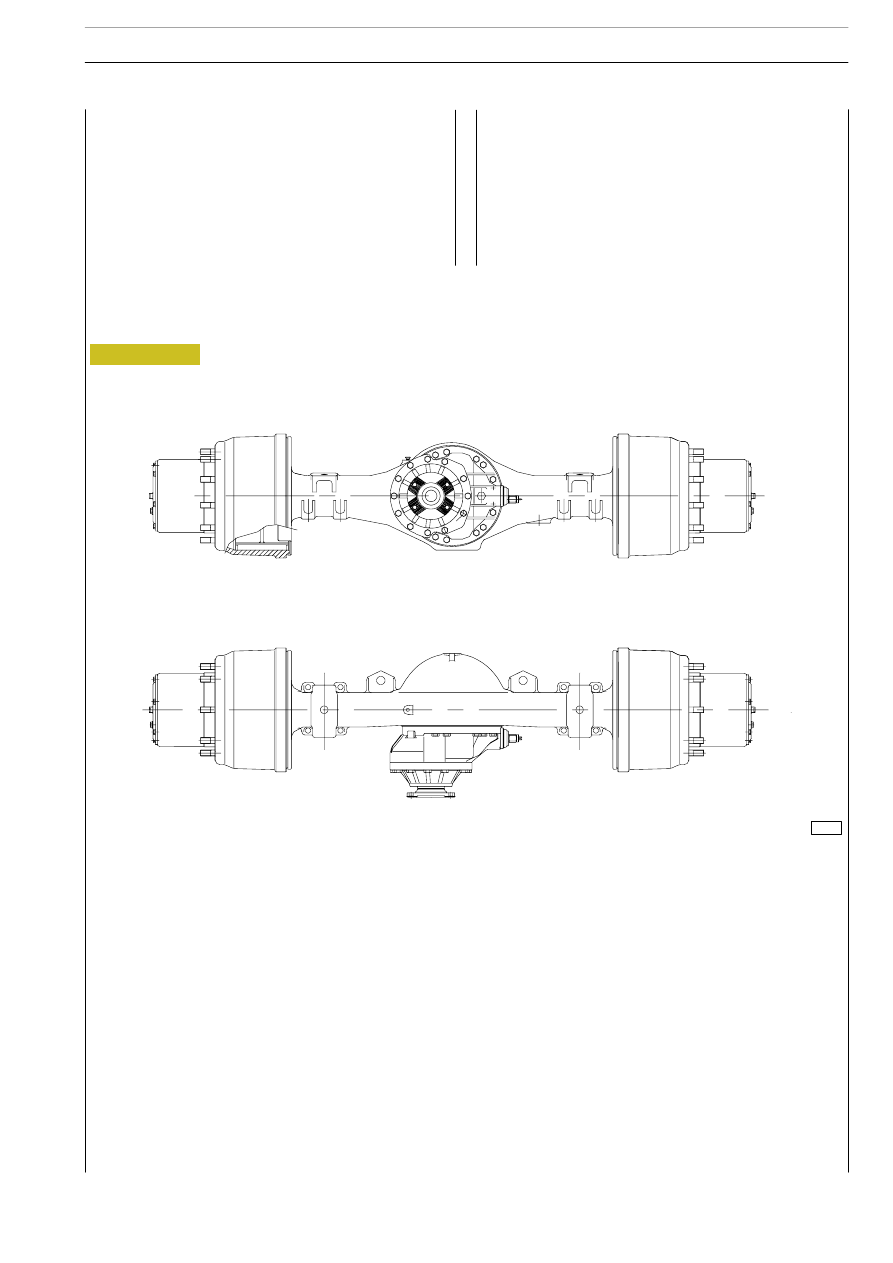

71548

The rear axle is of the double reduction type; the first
reduction is provided by the bevel pinion/ring bevel gear,
whereas the second reduction is by means of an epicycloid
unit on the wheel hubs.
The differential housing (with ring bevel gear) is supported by
taper roller bearings, which can be adjusted by means of two
threaded ring nuts.
The bevel pinion is supported by two taper roller bearings and
a third straight roller bearing.

The bevel pinion can be adjusted by means of adjustment rings
located between the two taper roller bearings.
The axle is provided with a pneumatic device for differential
locking.
The axle shafts start from the differential and transmit drive to
the epicycloid reduction units.
The drum brake is of the Simplex type.

REAR AXLE 451391

Figure 1

REAR AXLE 451391

63

S

TRALIS

AT/AD

DESCRIPTION

64

REAR AXLE 451391

S

TRALIS

AT/AD

Base - January 2003

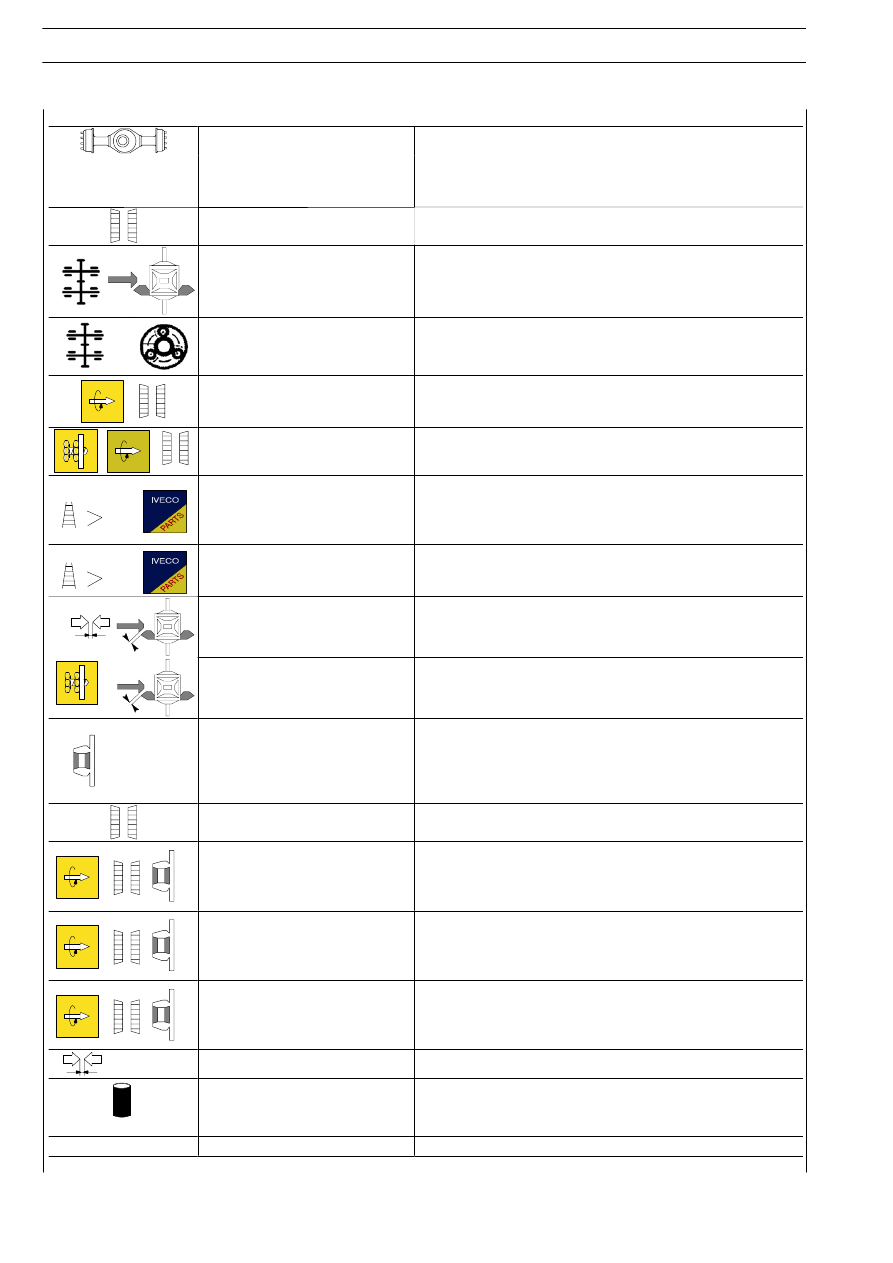

Type of axle:

451391/2D

Load-bearing,

double

reduction

with

pneumatically

controlled

differential locking

451391/2D

(R8284)

Bevel pinion bearings

2 taper rollers and 1 straight roller

Bevel gear reduction unit ratio

27/32 (1.185) - 29/37 (1.276) - 27/37 (1.370) - 28/37 (1.321) -
24/35 (1.458) - 23/36 (1.565) - 21/34 (1.619) - 19/33 (1.737) -

21/40 (1.905) - 17/35 (2.059)

Epicycloid reduction unit/wheels
ratio

3.2

Bevel pinion bearing rolling torque
without seal

Nm

1.5

÷ 3.5

Bevel pinion bearing rolling torque
adjustment

with adjustment rings

Thickness of bevel pinion bearing
rolling torque adjustment rings

mm

10 - 10.02 - 10.04 - 10.06 - 10.08 - 10.10 - 10.12 - 10.14 -

10.16 - 10.18 - 10.20 - 10.22 - 10.24 - 10.26 - 10.28 - 10.30 -
10.32 - 10.34 - 10.36 - 10.38 - 10.40 - 10.42 - 10.44 - 10.46 -

10.48 - 10.50

Thickness of bevel pinion/ring bevel
gear position adjustment rings

mm

3.3 - 3.4 - 3.5 - 3.6 - 3.7 - 3.8 - 3.9 - 4.0 - 4.1 - 4.2 - 4.3 - 4.4 -

4.5 - 4.6 - 4.7

Clearance between pinion and ring
bevel gear

mm

0.20

÷ 0.33

Adjustment of clearance between
pinion and ring bevel gear

with ring nuts

WHEEL HUBS

Wheel hub bearings

2 taper rollers

Wheel hub bearings rolling torque:
new

bearings

with

surface

protection

Nm

6

÷ 7 + (12 ÷ 16)

Wheel hub bearings rolling torque:
run in bearings and new, lubricated
seals

Nm

6

÷ 7 + (5 ÷ 7)

Wheel hub bearings rolling torque:
run in bearings and seals

Nm

6

÷ 7 Nm + (2.5 ÷ 4.5 Nm)

Drive shaft end float

mm

0.5

÷ 1

Axle oil

TUTELA W140/MDA

16

14.5

G.R.W. maximum load

kg

13.000

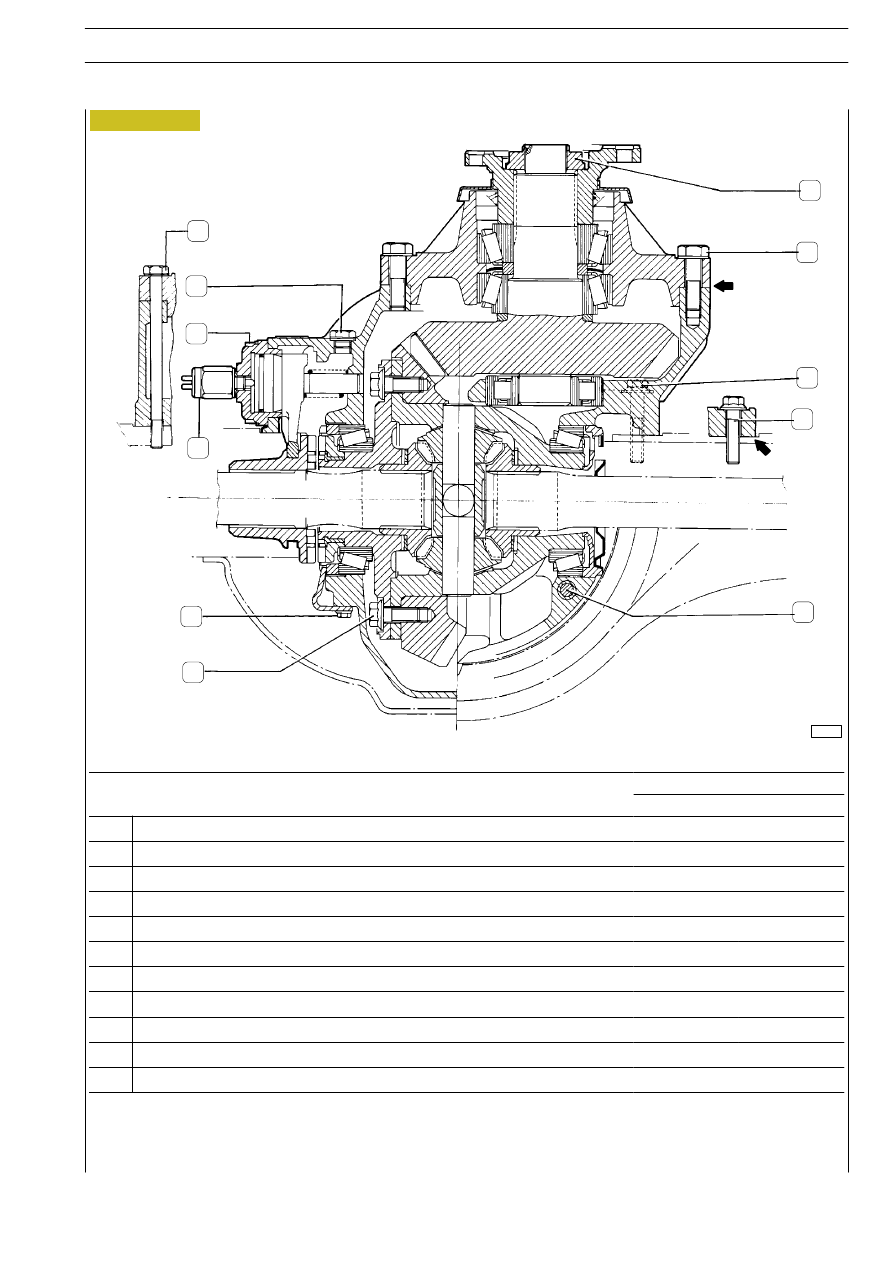

39383

Figure 2

z

z

1

2

3

4

5

6

7

8

9

10

11

REAR AXLE 451391

65

S

TRALIS

AT/AD

TIGHTENING TORQUES

PART

TORQUE

PART

Nm

kgm

1

Nut fixing bevel pinion

700

± 50

70

± 5

2

Screw fixing bevel pinion support to differential housing

165

± 15

16.5

± 1.5

3

Screw fixing differential housing to axle housing

160

± 10

16

± 1

4

Screw fixing differential housing to axle housing

♦

160

± 10

16

± 1

5

Screw fixing bevel pinion support to differential housing

•

280

± 15

28

± 1.5

6

Screw fixing ring bevel gear to gear housing

300

± 10

30

± 1

7

Screw fixing safety plate to gear housing cover

60

± 6

6

± 0.6

8

Pressure switch

61

± 6

6.1

± 0.6

9

Cheese headed screw fixing control cylinder

25

± 2

2.5

± 0.2

10

Oil filler cap

-

-

11

Self-locking screw

120

± 10

12

± 1

D apply LOCTITE AVX
♦ apply LOCTITE 573
