Iveco Stralis AT/AD. Manual - part 151

54

REAR AXLE MS 13-175

S

TRALIS

AT/AD

Base - January 2003

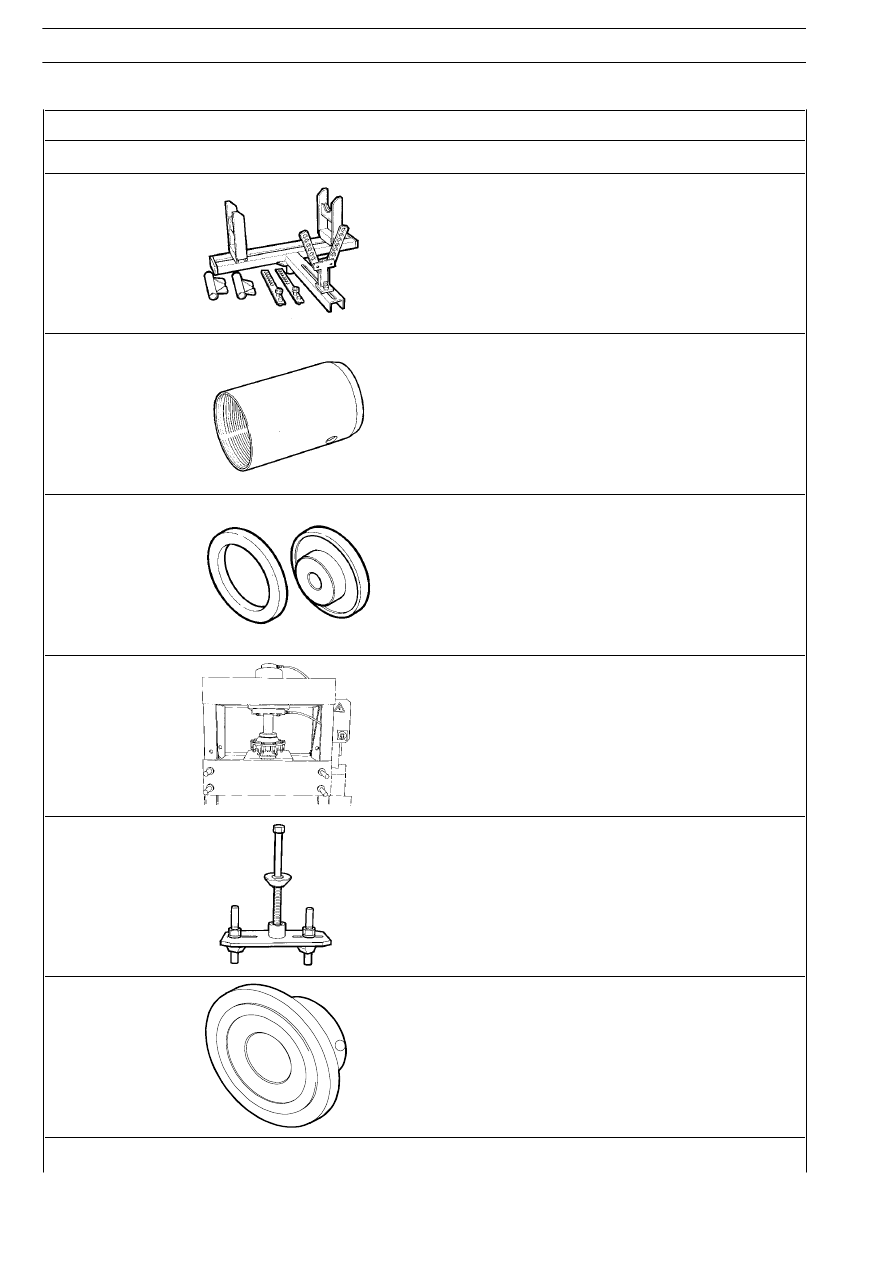

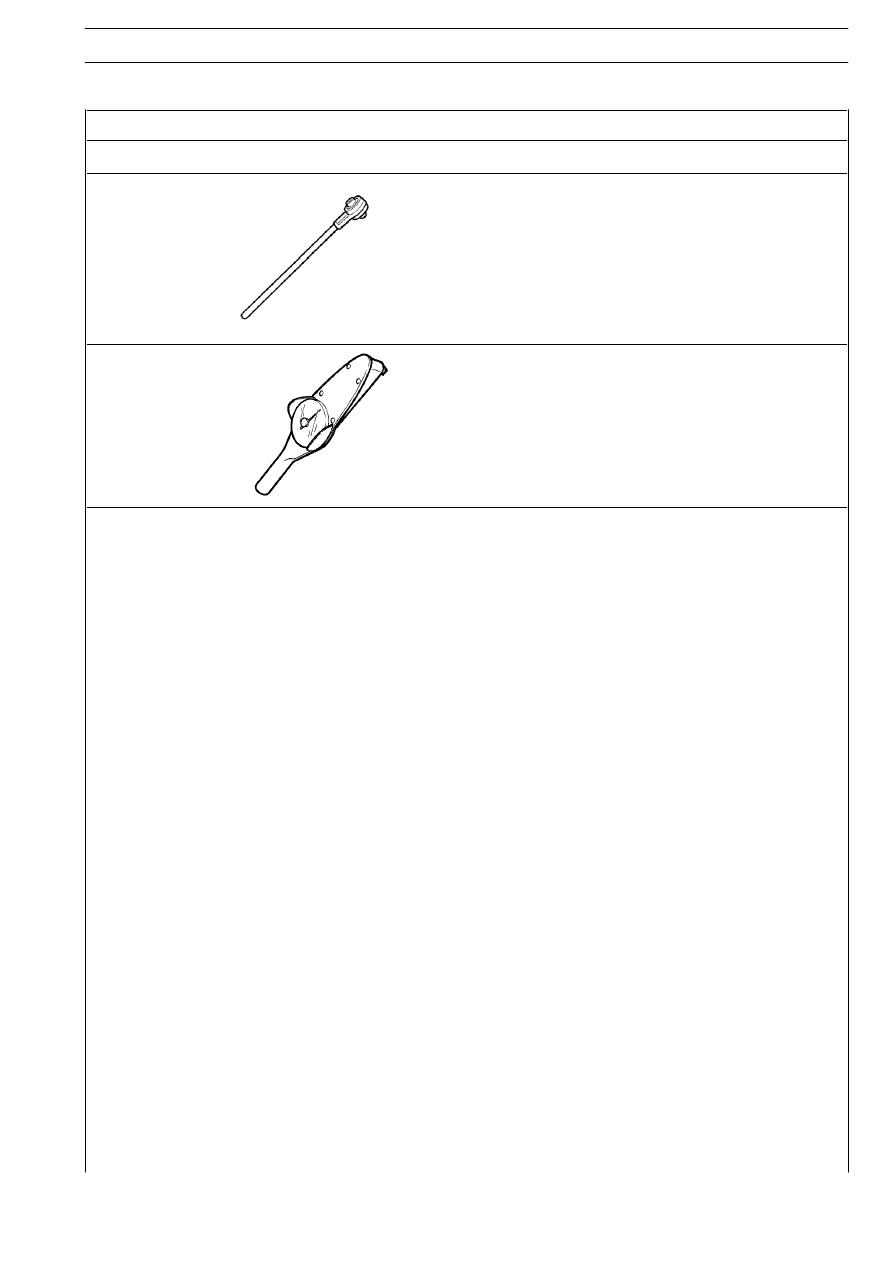

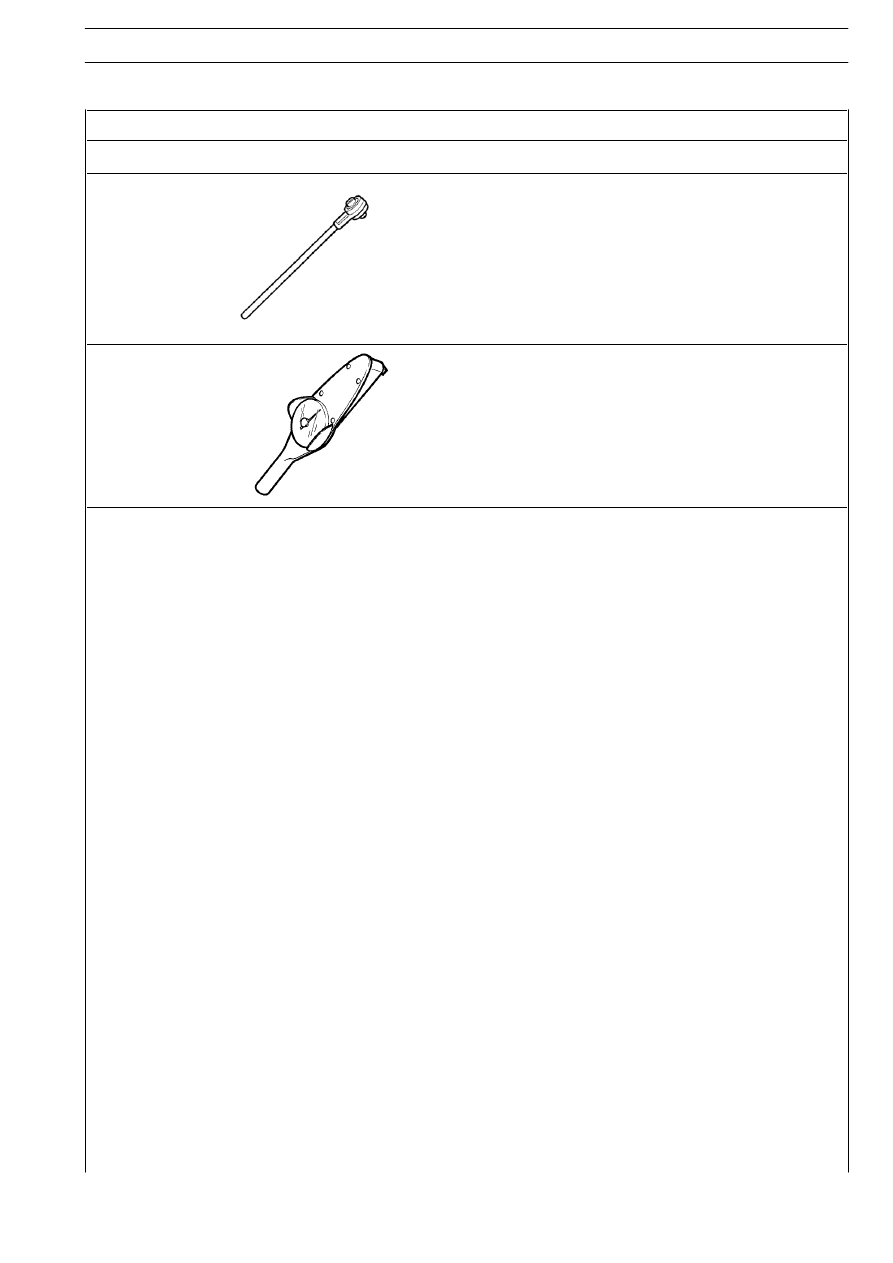

TOOL NO.

DESCRIPTION

99370617

Universal support to remove-fit back rear axles

99370700

Guide to assemble wheel hub

99370706

Tool to fit wheel hub bearing

99370708

Tool for removing wheel hub bearing

99371047

Stand to hold differential half-housing when tightening crown
wheel screws (to be used with 99322205 - 993222225)

99374244

Installing tool for assembling bevel pinion seal ring

REAR AXLE MS 13-175

55

S

TRALIS

AT/AD

TOOLS

TOOL NO.

DESCRIPTION

99389816

4 x torque multiplier, with square connection, 3/4” in,
1” out (maximum torque 2745 Nm).

99389819

Torque wrench (0 - 10 Nm) with 1/4” square fitting

49205

49204

49206

49207

Figure 6

Figure 7

Figure 8

Figure 9

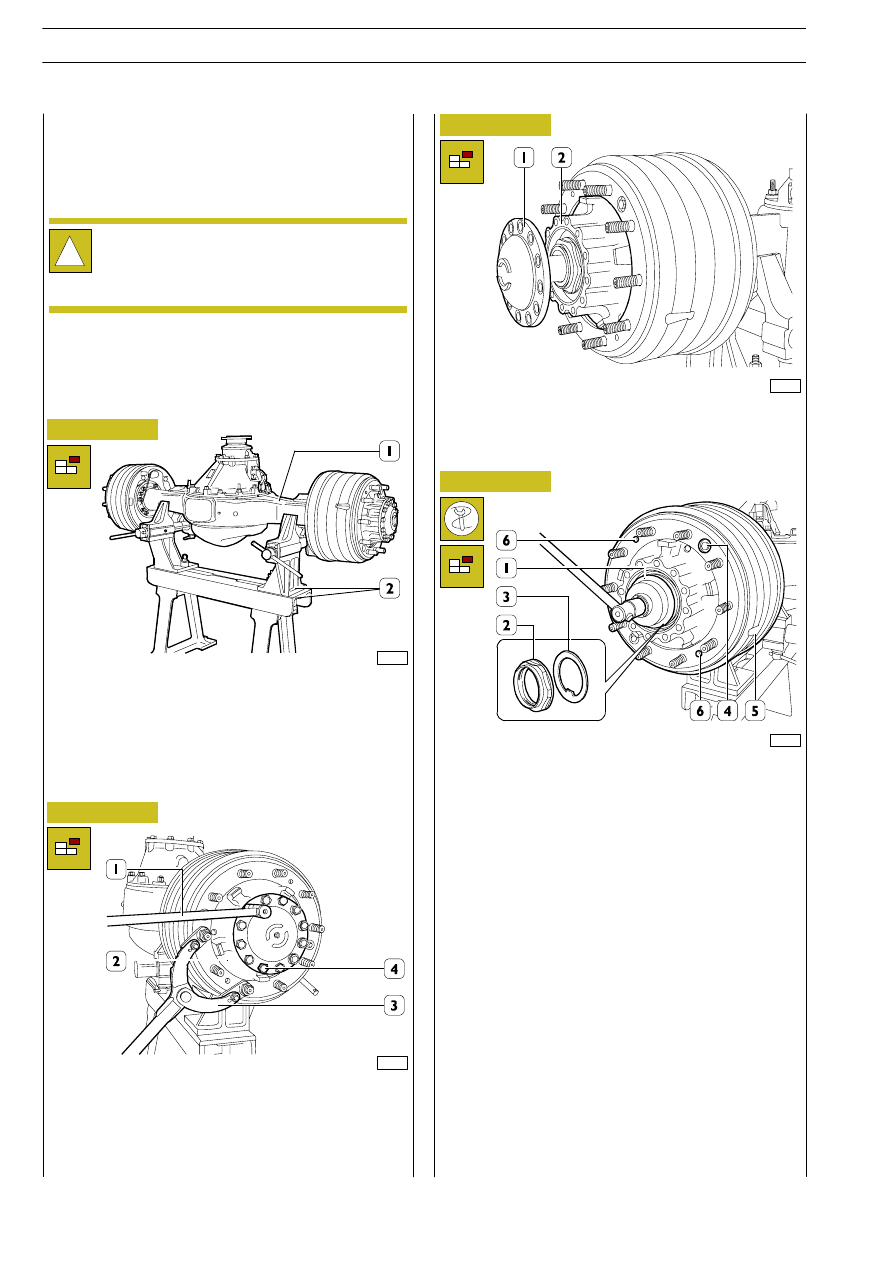

Before putting the rear axle assembly on the stand for
overhauling, drain off the oil by unscrewing the bottom plug
of the differential case.

Put the rear axle (1) on the overhaul stand 99322215 (2).

Put a container under the wheel hub to collect the oil.
Lock rotation of the wheel hub (2) with the retaining tool
99370317 (3).
Undo the screws fixing the drive shaft (4) with the wrench (1).

Take the drive shaft (1) out of the wheel hub (2).

Using an appropriate tool, straighten the bending on the ring
nut (2) preventing it from unscrewing.

Using the wrench 99355180 (1), unscrew the ring nut (2)
locking the wheel hub bearing. Take out the retaining ring (3).
Undo the screws (4), screw reaction screws into the threaded
holes (6) in order to extract the brake drum (5).

!

The following operations can also be performed with
the assembly mounted on the vehicle: removing
refitting drive shafts — removing refitting drums —
removing refitting differential.

Removal

This section covers the overhaul operations that differ from
the ones described for the Meritor MS 13-175 rear axle with
disc brakes.
The adjustment data, tightening torques and tools are the
ones specified in this section.

525030

OVERHAULING THE WHEEL
HUBS

56

REAR AXLE MS 13-175

S

TRALIS

AT/AD

Base - January 2003

OVERHAULING THE REAR AXLE
ASSEMBLY

49208

49209

49210

Figure 10

Figure 11

Figure 12

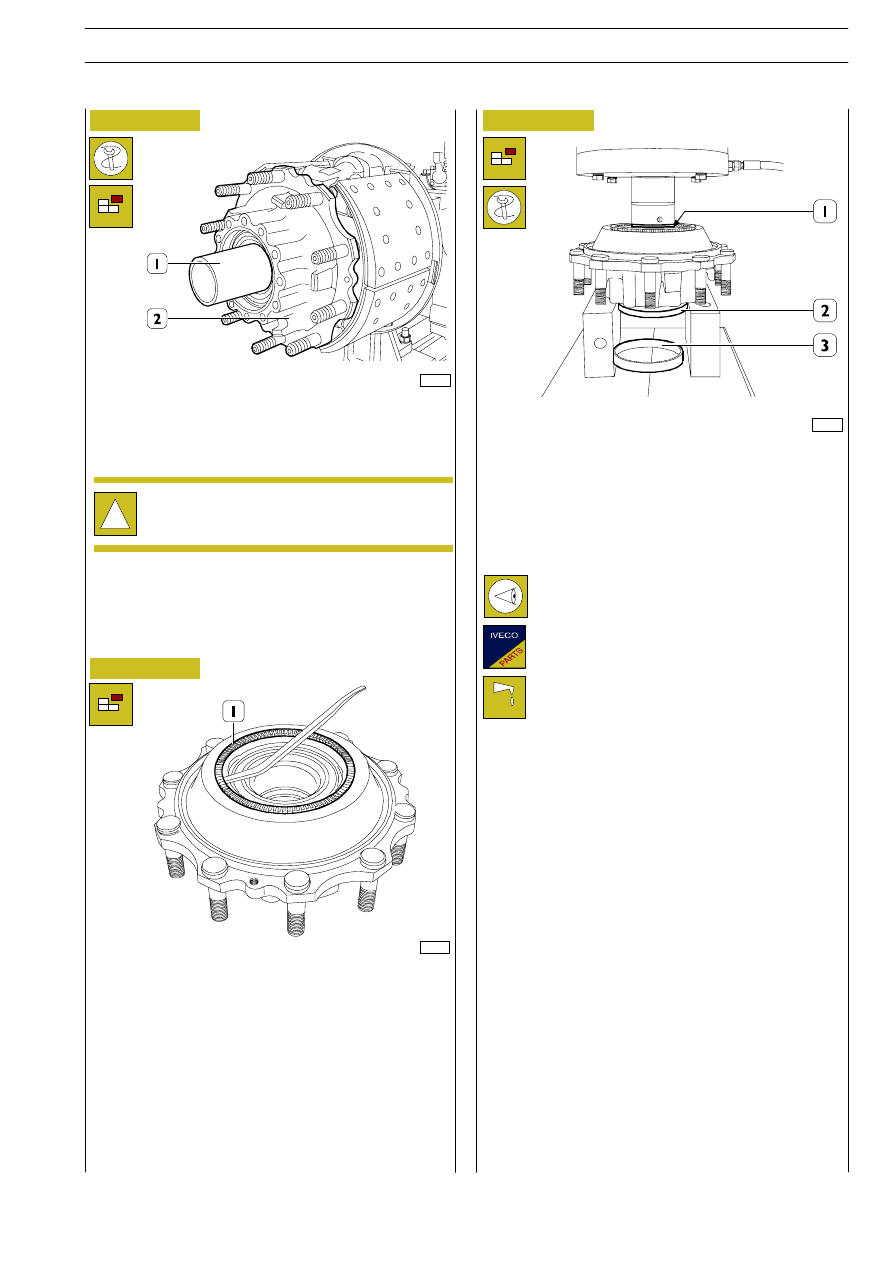

Screw tool 99370700 (1) onto the sleeve and extract the
wheel hub (2). This operation is carried out by hand, since
bearings float on the sleeve.

The phonic wheel (1) is only removed if it has to be replaced.
To remove it, use a suitable lever.

Using the suitable tool 99370708 (1) and a vice, extract the
bearing (2), along with the related adjustment ring (3).

Wheel hub component check

!

Tool 99370700 (1) is used to safeguard the sleeve
thread.

Carefully clean all wheel hub components. Inspect
half-shafts, making sure they are not warped.
Inspect wheel clamping bolts: if the thread is
damaged, replace them. To extract the bolts, use a
vice.
The bearing rotation must be free and smooth.
Inspect the threads of wheel hub bearing
adjustment nuts and axle casing ends; if needed,
replace the nuts.
Replace all sealing elements with new ones.
