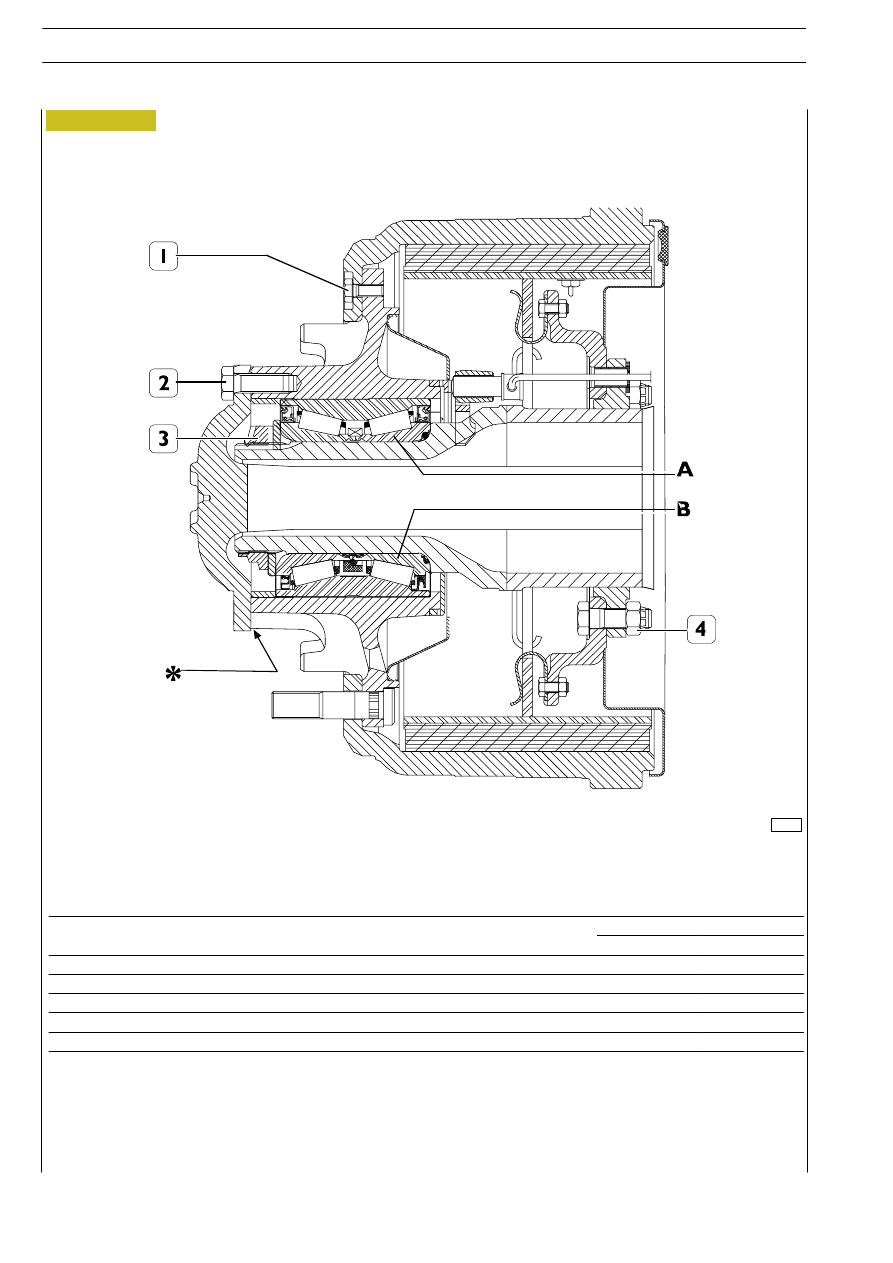

Figure 5

72771

50

REAR AXLE MS 13-175

S

TRALIS

AT/AD

Base - January 2003

PART

TORQUE

Nm

kgm

1 Screw fixing drum

42 to 67

4.2 to 6.7

2 Screw fixing drive shaft flange

235 to 289

23.5 to 28.9

3 Ring nut for wheel hub bearings

834 to 1030

83.4 to 103

4 Nut for screw fixing brake mount

275 to 304

27.5 to 30.4

D Screw fixing speed sensor mount

5 to 7

0.5 to 0.7

: Spread with sealant type IVECO 1905685 (LOCTITE 14780)
D

Spread LOCTITE 245 on the thread

A

=

TIMKEN bearing

B

=

SKF bearing

REAR AXLE MS 13-175

51

S

TRALIS

AT/AD

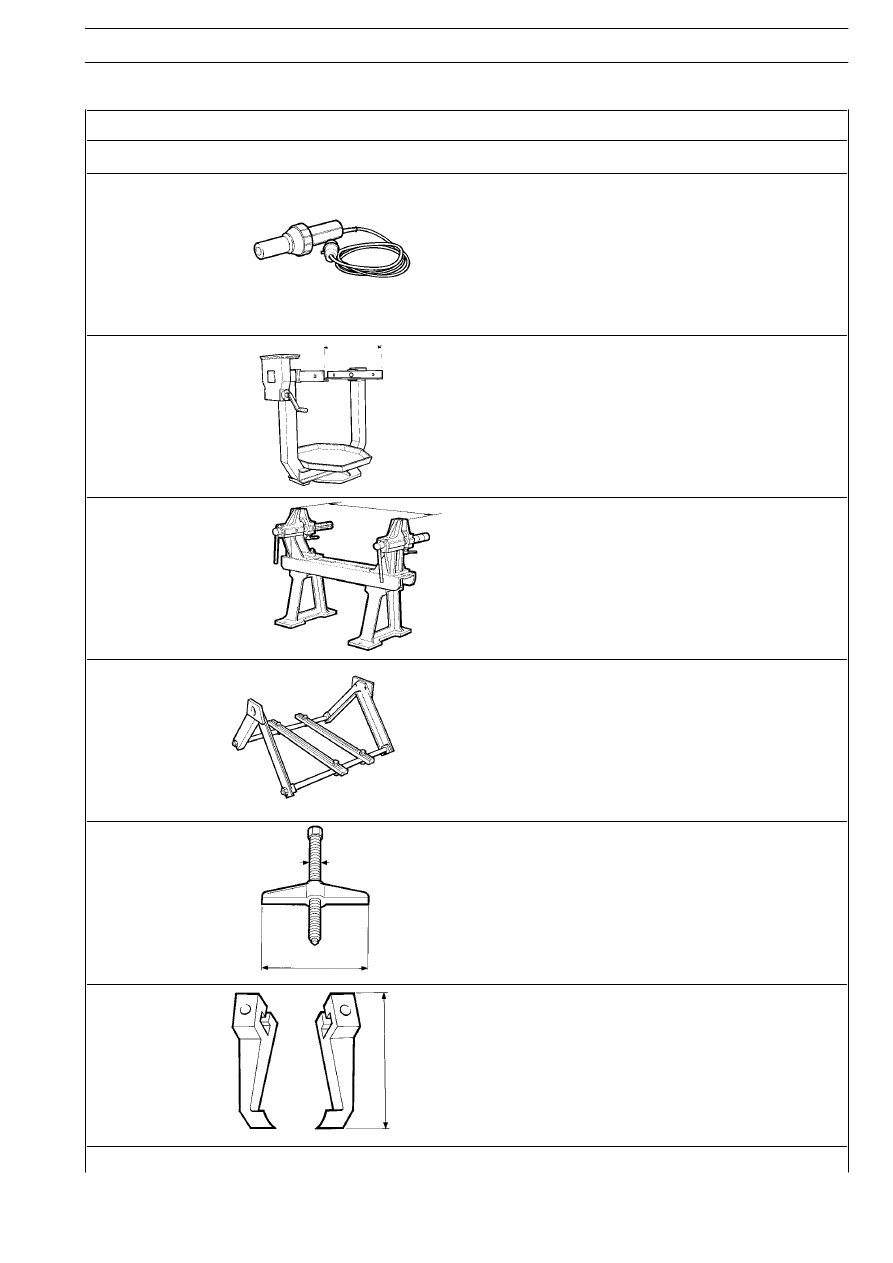

TOOLS

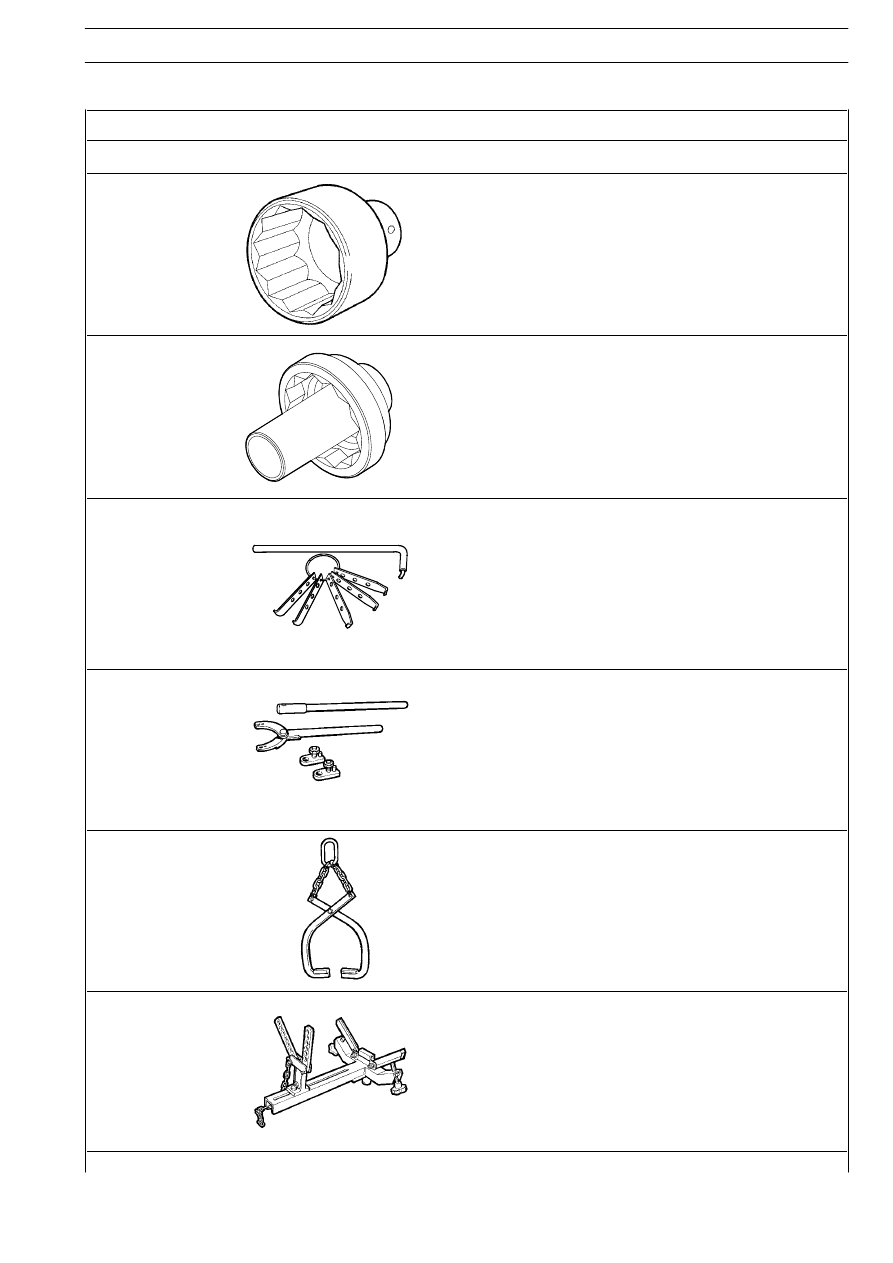

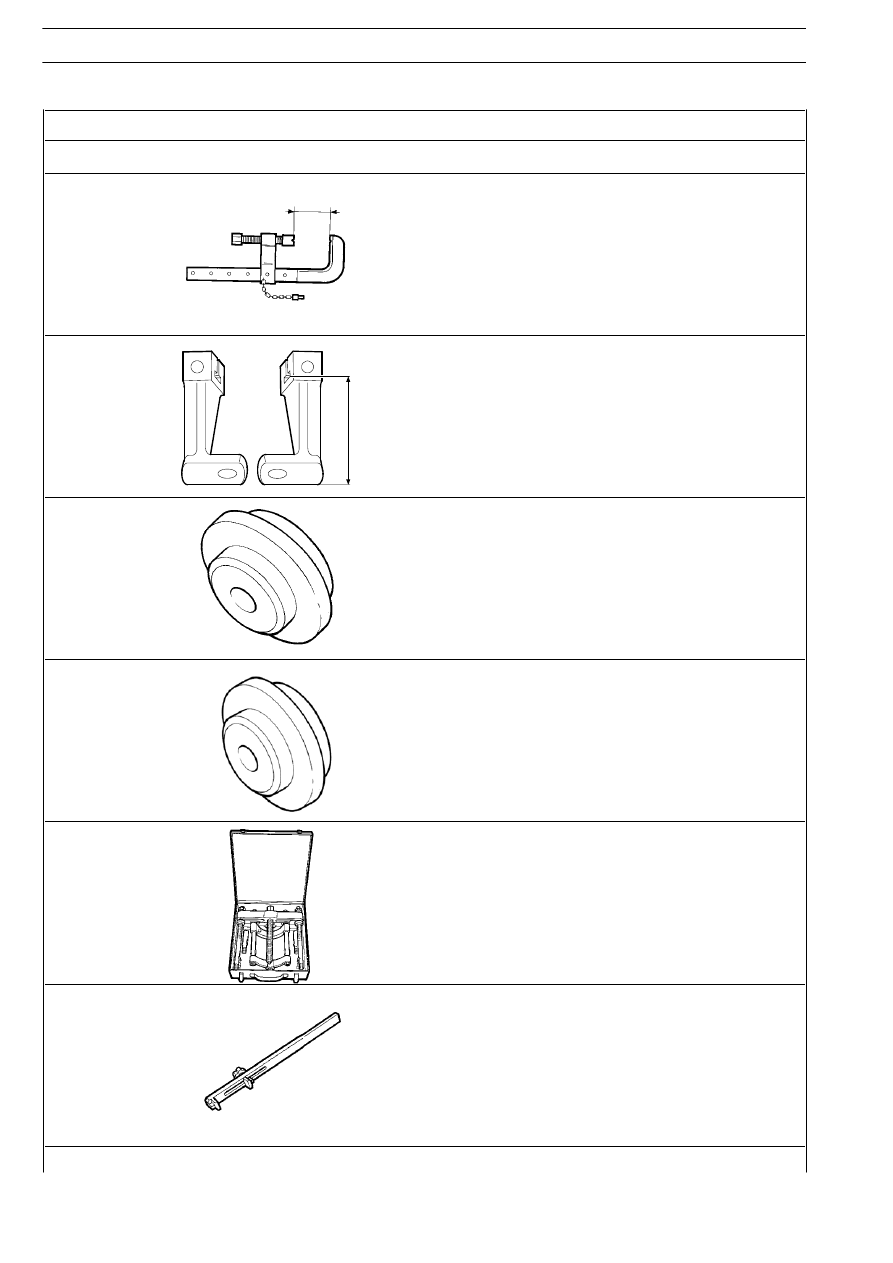

TOOL NO.

DESCRIPTION

99305121

Heater

99322205

Rotary stand for overhauling assemblies
(capacity 1000 daN, torque 120 daN/m)

99322215

Stand for axle overhauling

99322225

Unit holder (to be mounted on stand 99322205)

99341003

Single-acting lift

99341009

Pair of brackets

52

REAR AXLE MS 13-175

S

TRALIS

AT/AD

Base - January 2003

TOOL NO.

DESCRIPTION

99341015

Clamp

99341017

Pair of brackets with holes

99345049

Reaction block for puller tools

99345053

Reaction block for puller tools

99348001

Puller tool with clamping device

99355025

Wrench for differential gearcase bearing adjustment ring nuts

REAR AXLE MS 13-175

53

S

TRALIS

AT/AD

TOOLS

TOOL NO.

DESCRIPTION

99355088

Wrench (60 mm) for differential bevel pinion nut
(to be used with 99370317)

99355180

Wrench (105 mm) for wheel hub bearing adjustment nut

99363204

Tool to extract gaskets

99370317

Reaction lever and extension for flange lock

99370509

Hook to remove differential gearcase half-housing

99370616

Support to remove-fit back differential
