Iveco Stralis AT/AD. Manual - part 148





42

REAR AXLE MS 13-175

S

TRALIS

AT/AD

Base - January 2003

REAR AXLE MS 13-175

43

S

TRALIS

AT/AD

5250

Rear axle
MERITOR MS 13-175
whit drum brakes

Page

DE S C R IPT ION 4 5

. . . . . . . . . . . . . . . . . . . . . . . . . .

CHARACTERISTICS AND DATA

46

. . . . . . . . . . .

TIGHTENING TORQUES

49

. . . . . . . . . . . . . . . . .

TOOLS

51

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

OVERHAULING THE REAR AXLE ASSEMBLY

56

.

OVERHAULING THE WHEEL HUBS

56

. . . . . . . . .

-

Removal

56

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Wheel hub component check

57

. . . . . . . . . . . . .

REPLACING THE WHEEL HUB BOLTS

58

. . . . . .

-

Wheel hub reassembly

58

. . . . . . . . . . . . . . . . . .

REMOVING AND REASSEMBLING

THE DIFFERENTIAL

60

. . . . . . . . . . . . . . . . . . . .

-

Removal

60

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Axle casing check

60

. . . . . . . . . . . . . . . . . . . . . . .

44

REAR AXLE MS 13-175

S

TRALIS

AT/AD

Base - January 2003

The rear axle is the load bearing type with a single reduction.
It is composed of a pressed sheet steel box appropriately
strengthened.
The differential consists of a group of hypoid gears of coarse
pitch type.
The pinion is supported by two tapered roller bearings and by
a third cylindrical roller bearing.

The position of the bevel pinion, in relation to the ring bevel
gear, is adjusted by changing the thickness of the pack of rings
between the differential case and the bevel pinion mount.
The gearing box is supported by two tapered roller bearings
and can be adjusted axially with two threaded ring nuts.
The rear axle is equipped with a differential locking device.
The bearings of the wheel hubs are the UNIT-BEARING type
with permanent lubrication and need no adjustment.
The brakes are of SIMPLEX drum type.

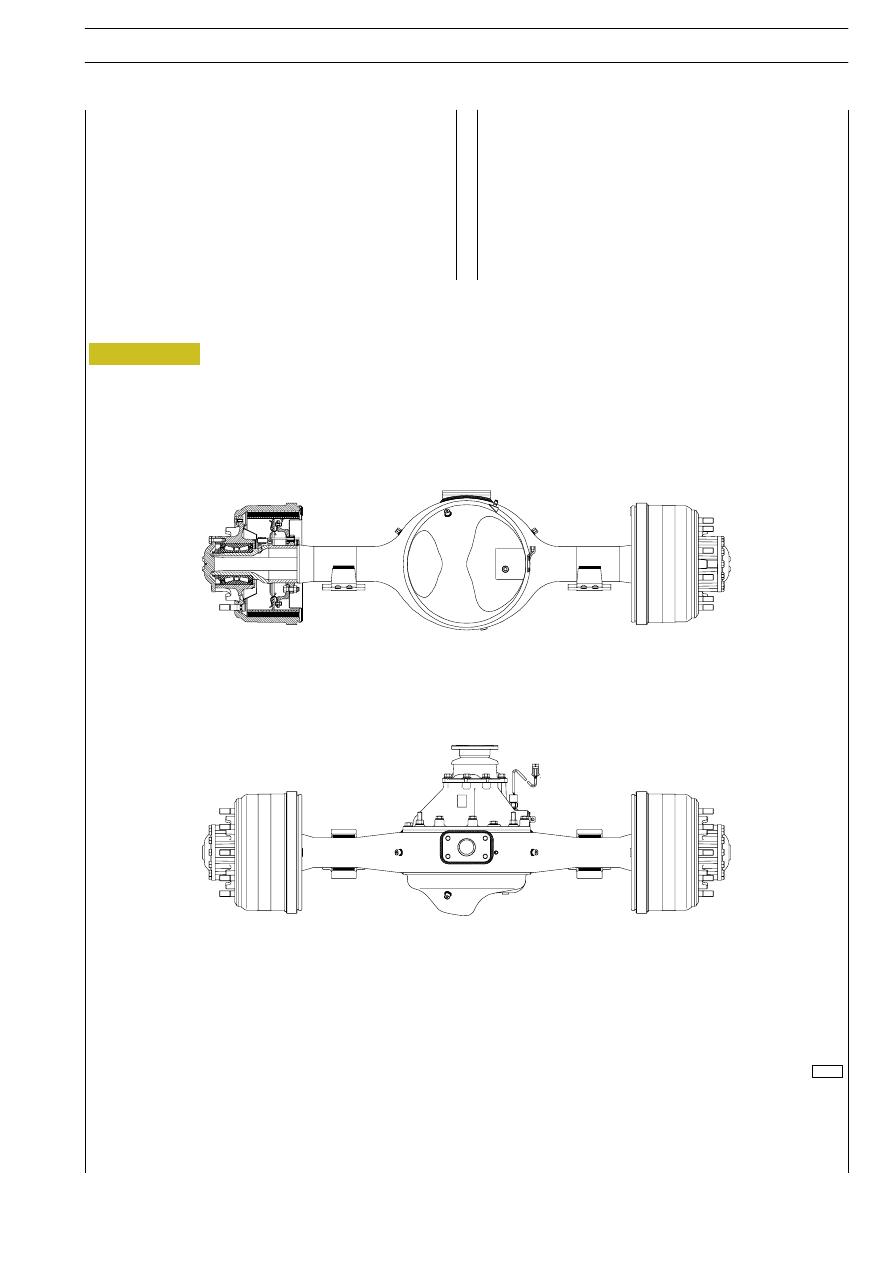

Figure 1

VIEW OF THE MERITOR MS 13-175 REAR AXLE ASSEMBLY

72769

REAR AXLE MS 13-175

45

S

TRALIS

AT/AD

DESCRIPTION
