Iveco Stralis AT/AD. Manual - part 147

49249

49250

Figure 83

Figure 84

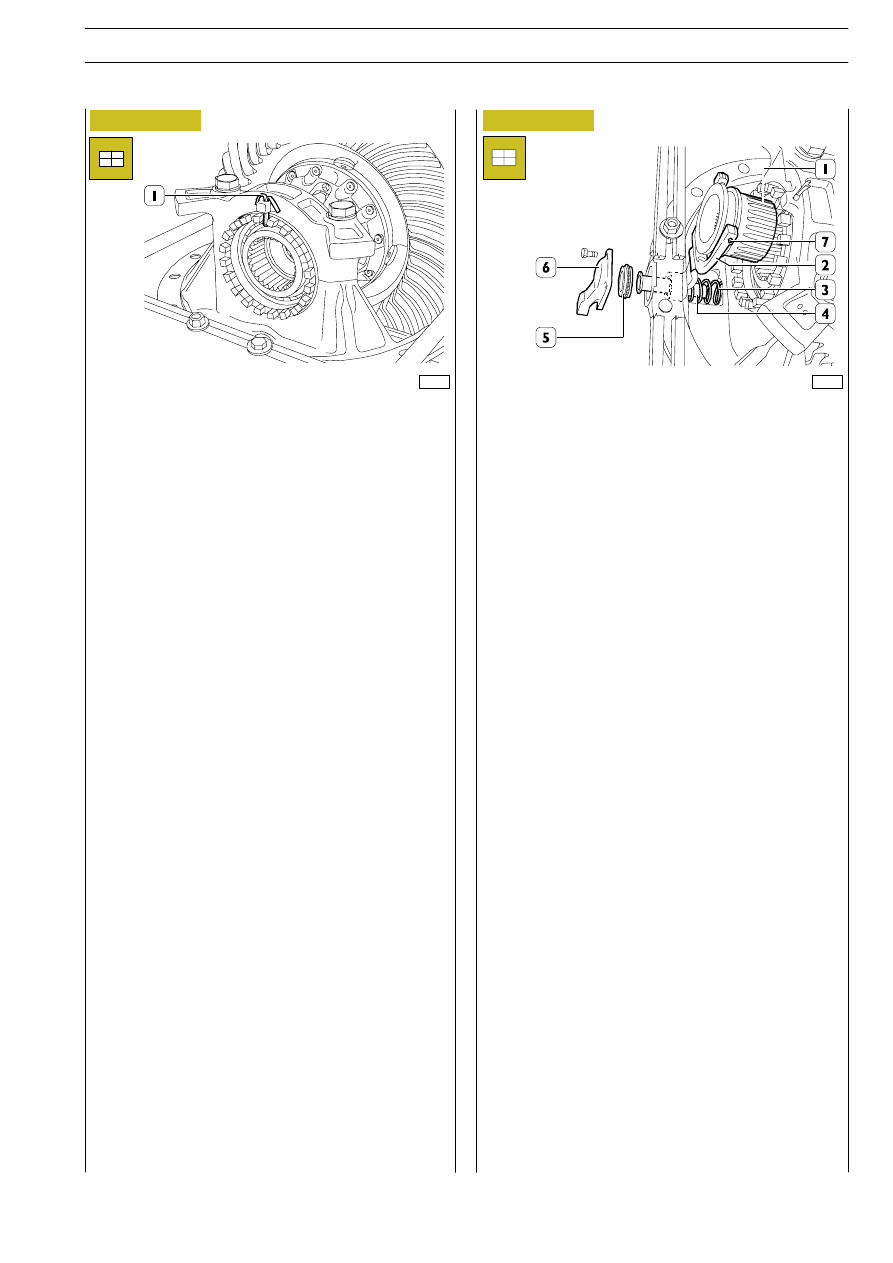

Replace the safety split pin (1) and fold it; repeat this
operation on the opposite side.

Place the pin (4) into its housing.
Fit the fork (2) and spring (3) to the pin (4) and push it in all
the way. Fit the piston (5), complete with ring and cover (6),
then fit the sliding sleeve (1) and spring plugs (7).

REAR AXLE MS 13-175

39

S

TRALIS

AT/AD

61482

61481

61483

61484

Figure 85

Figure 86

Figure 87

Figure 88

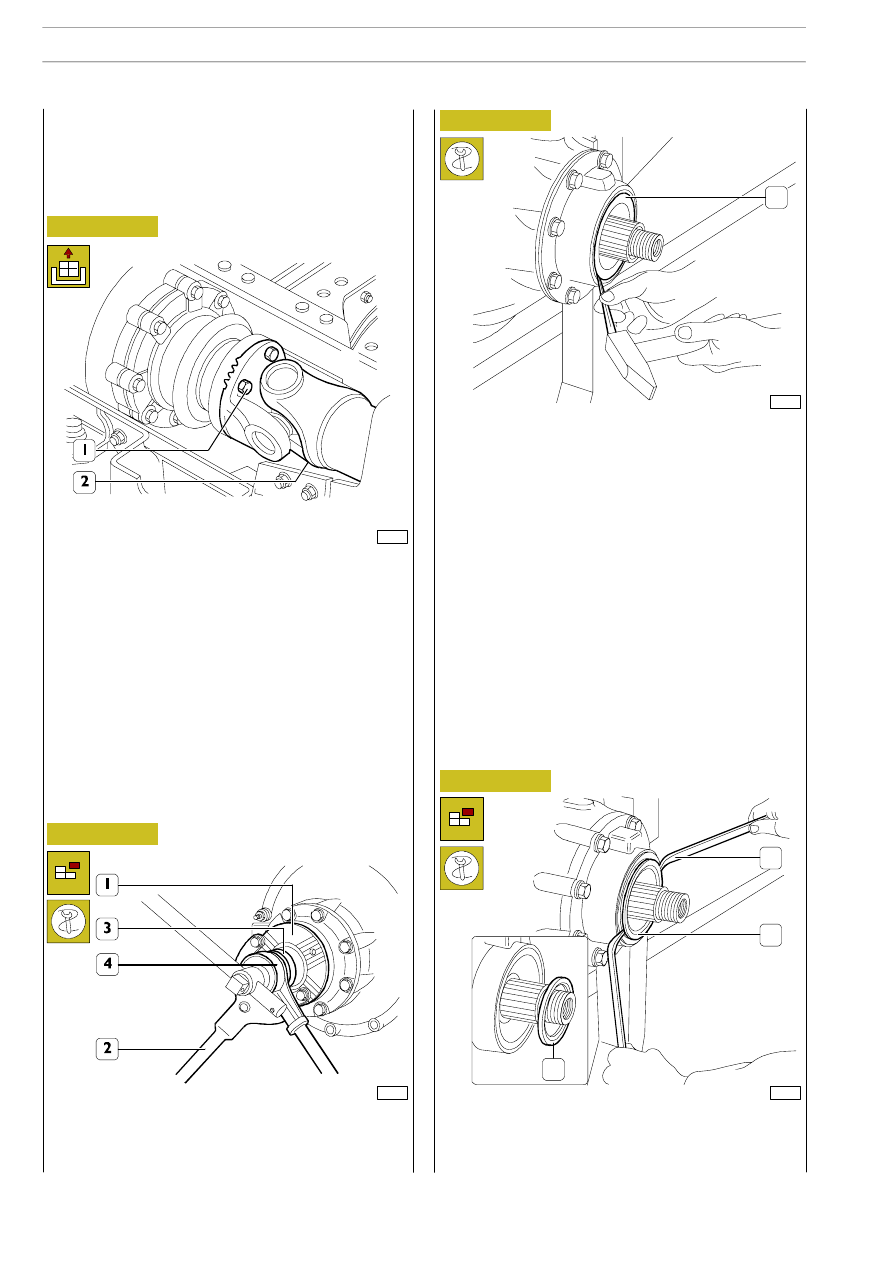

Slacken the nuts (1) fastening the flange. Disconnect the
transmission shaft (2), fastening it to the frame.

Prevent the flange (1) from turning using retainer tool
99370317 (2).
Using wrench 99355088 (3) and the multiplier (4) slacken
the nut for the bevel pinion and withdraw the flange (4).

Using a suitable tool raise the outer edge of the ring (1) in
two opposed points

Using the two levers (2) remove the inner ring (1).

REPLACING THE BEVEL PINION MOUNT
SEAL

Disassembly

1

2

1

1

40

REAR AXLE MS 13-175

S

TRALIS

AT/AD

Base - January 2003

61485

61486

Figure 89

Figure 90

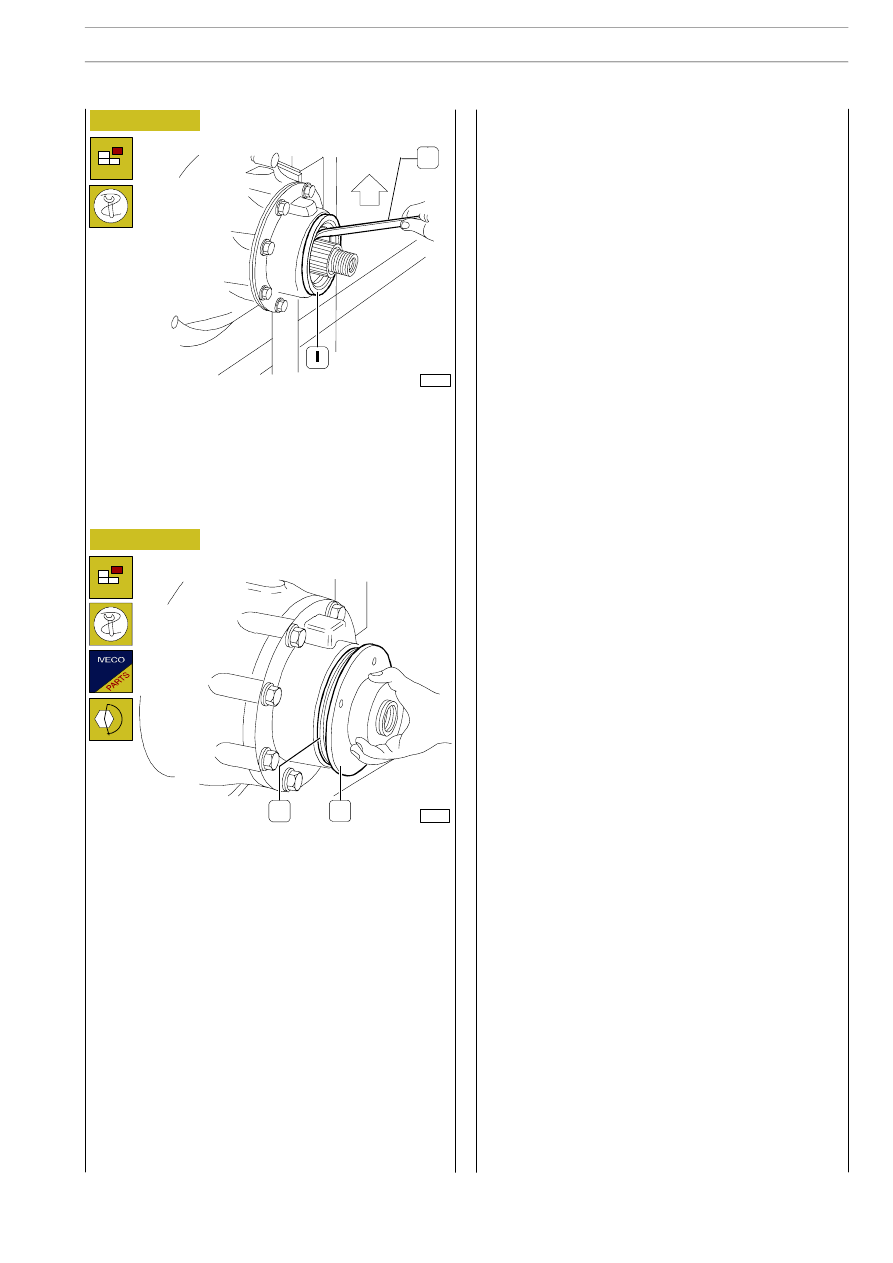

With tool 99363204 (2) positioned as shown in the figure,
remove the seal (1) from the bevel pinion mount.

Unscrew the manoeuvring nut, take out the keying device
99374244 (2), fit the flange back on and screw down a new
nut, locking it with a torque wrench and multiplier to the
required torque.
Fit the propeller shaft back on and tighten the fixing nuts to
the required torque.

Assembly

Thoroughly clean the seat of the seal of all debris and traces
of oil.

Position the new seal (1).
Apply the keying device 99374244 (2), screw a manoeuvring
nut onto the bevel pinion and mount the seal down to the
stop.

1

2

2

REAR AXLE MS 13-175

41

S

TRALIS

AT/AD
