REAR AXLE MS 13-175

S

TRALIS

AT/AD

Base - January 2003

Rear axle

Load bearing with single reduction

Type

Meritor MS 13-175

Bevel pinion bearings

2 with tapered rollers and 1 with cylindrical rollers

DIFFERENTIAL ASSEMBLY

Bevel gear pair reduction ratio

2.64 (14/37) - 2.85 (13/37) - 3.08 (12/37)

3.36 (11/37) - 4.11 (9/37) - 4.63 (8/37)

Clearance between pinion
and ring gear

mm

0.26 to 0.50

Adjustment of clearance
between pinion and ring gear

With adjustment rings

Bevel pinion position in relation
to ring gear

With adjustment shims

Cap gap

mm

0.15 to 0.33

Cap gap adjustment

With adjustment rings

Rolling torque between planetary
gears and crown wheels

Nm

kgm

68 max.

6.8 max.

Thicknesses of adjustment
rings between bevel pinion
mount and differential case

mm

0.125 - 0.200 - 0.500

Wobble of ring gear supporting
surface on half box

mm

0.13 max.

WHEEL HUBS

Wheel hub bearings

Two Unit Bearing type

Wheel hub bearing end float
adjustment

Not adjustable

Tightening to torque with threaded nut

Axle oil

TUTELA TRUCK FE-AXLE

Quantity

Litres

(kg)

18.5

(16.5)

Dry weight

kg

Maximum capacity GRW

kg

-

13000

Figure 2

49302

1

2

3

4

5

6

REAR AXLE MS 13-175

11

S

TRALIS

AT/AD

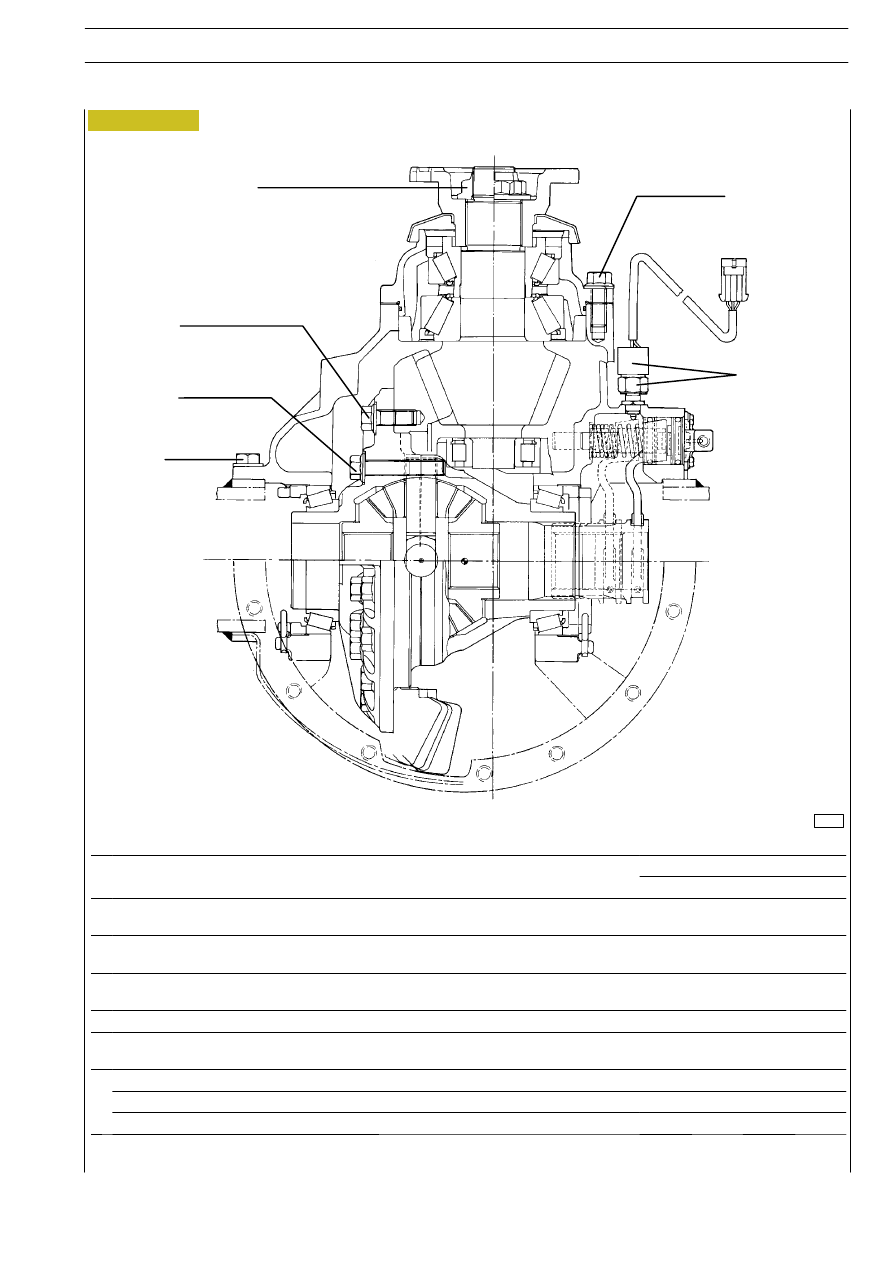

TIGHTENING TORQUES

PART

TORQUE

Nm

kgm

1

Screw fixing differential case to axle housing

1

st

phase torque

2

nd

phase angle

100

± 5

10

± 0.5

80

° to 90°

2

Screw fixing differential half boxes

1

st

phase torque

2

nd

phase angle

100

± 5

10

± 0.5

110

° to 120°

3

Screw fixing bevel ring gear to half box

1

st

phase torque

2

nd

phase angle

100

± 5

10

± 0.5

80

° to 90°

4 Nut locking bevel pinion

1350 to 1670

135 to 167

5

Screw fixing bevel pinion mount

1

st

phase torque

2

nd

phase angle

100

± 5

10

± 0.5

60

° to 70°

6 Nut locking sensor

35 to 45

3.5 to 4.5

Screw fixing caps to differential case

650 to 810

65 to 81

Oil drain plug

47

4.7

Figure 3

84401

12

REAR AXLE MS 13-175

S

TRALIS

AT/AD

Base - January 2003

PART

TORQUE

Nm

Kgm

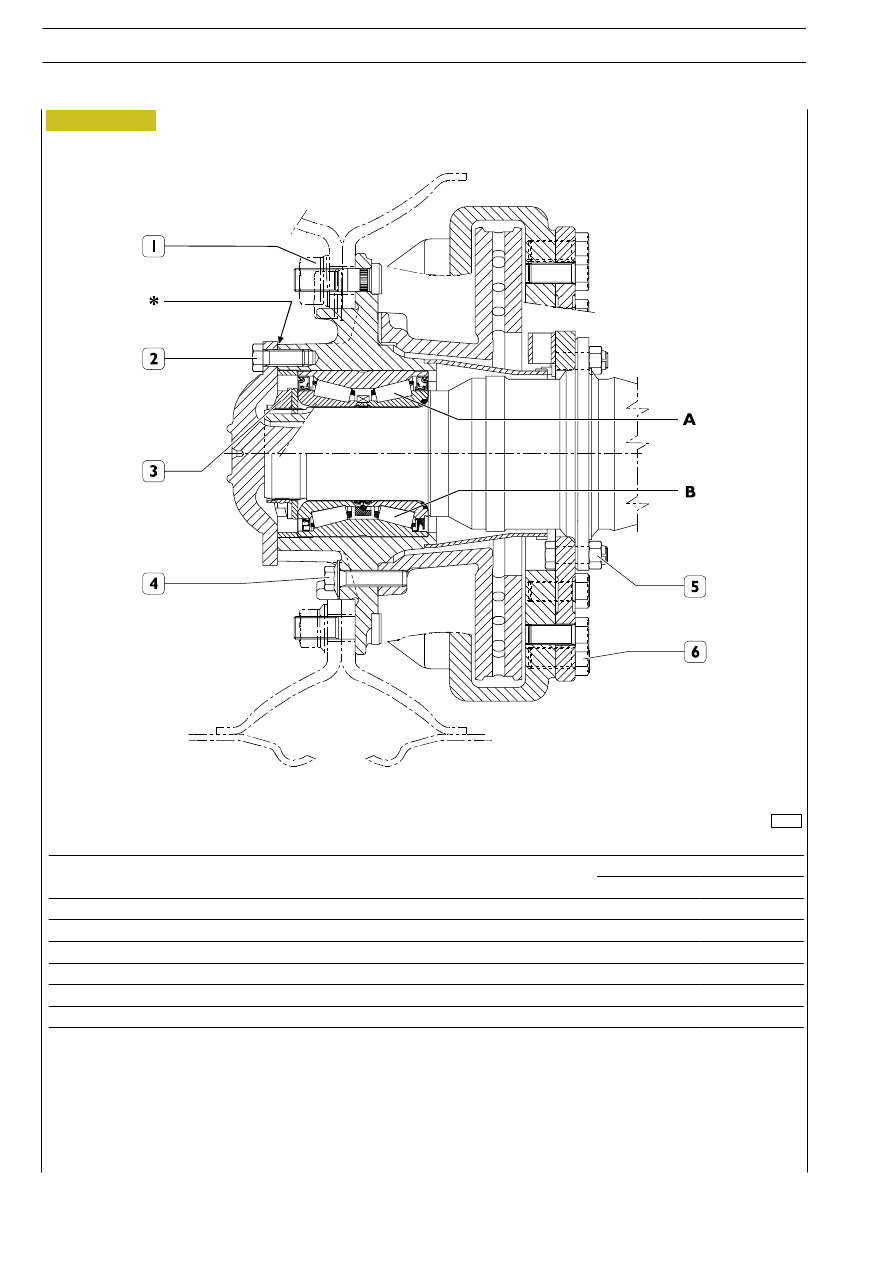

1 Nut fixing wheels

732 to 599

73.2 to 59.9

2 Screw fixing drive shaft flange

235 to 289

23.5 to 28.9

3 Ring nut retaining wheel hub bearing

834 to 1030

83.4 to 103

4 Screw fixing brake disc to wheel hub

268 to 295

26.8 to 29.5

5 Screw fixing brake calliper to mount

554 to 677

55.4 to 67.7

6 Nut for screw fixing brake calliper mount

275 to 304

27.5 to 30.4

: Spread with sealant type IVECO 1905685 (LOCTITE 14780)
A

TIMKEN bearing

B

SKF bearing

REAR AXLE MS 13-175

13

S

TRALIS

AT/AD

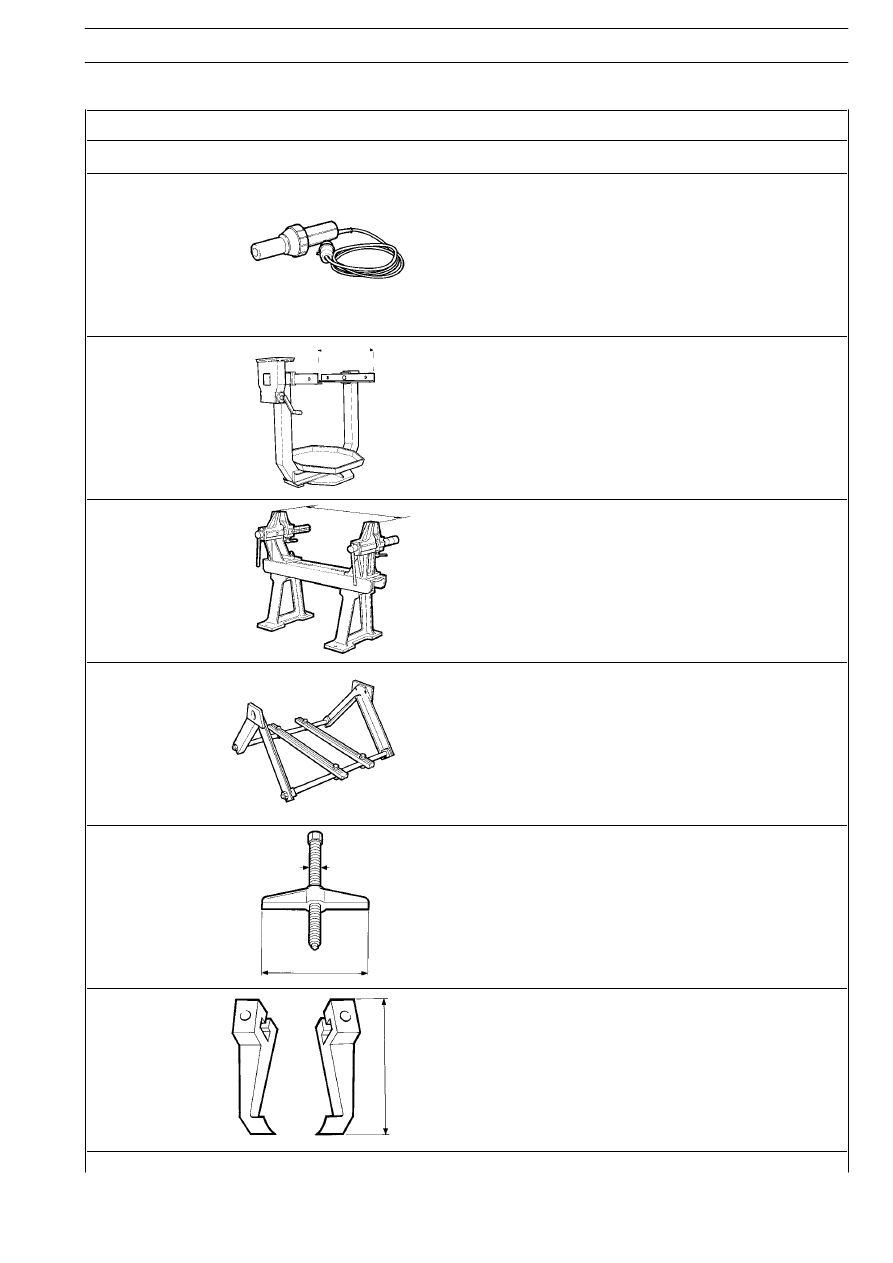

TOOLS

TOOL NO.

DESCRIPTION

99305121

Heater

99322205

Rotary stand for unit overhauling

99322215

Stand for axle overhauling

99322225

Unit holder (to be mounted on stand 99322205)

99341003

Single-acting lift

99341009

Pair of brackets
