10

INTARDER - ZF HYDRAULIC RETARDER

S

TRALIS

AT/AD

Base - January 2003

INTARDER

Maximum braking torque

Nm

3000

Braking capacity:
Intarder on gearbox:

ZF 16 S /151181/221

kW

EuroTronic Automated

kW

420
540

Air pressure

bar

6.3

÷ 10.0

Weight

kg

69

Control

Electrohydraulic

Voltage

V

24

INTARDER - ZF HYDRAULIC RETARDER

11

S

TRALIS

AT/AD

TIGHTENING TORQUES

PART

TORQUE

Nm

kgm

Screws fixing hydraulic accumulator to exchanger (M8 x 18 - M8 x 60)

23

2.3

Coolant drain plug (M18 x 1.5)

35

3.5

Coolant temperature sensor (M18 x 1.5)

40

4

Screws fixing solenoid valve (proportional) (M8 x 22)

23

2.3

Screws fixing electropneumatic valve controlling hydraulic accumulator (M8 x 60)

23

2.3

Oil drain plug (M24 x 1.5)

60

6

Screws closing pressure test points (M12 x 1.5)

25

2.5

Screw fixing safety valve (M12 x 1.5)

25

2.5

Screw fixing pressure relief valve (26 x 1.5)

70

7

Screw fixing switchover valve (M48 x 1.5)

150

15

Screw fixing adjustment valve (M26 x 1.5)

70

7

Screw fixing pressure increase valve (M30 x 1.5)

100

10

Screw fixing rotor driving gear (M12 x 80)

95

9.5

Screws fixing oil pump casing (M8 x 80) (M8 x 30)

23

2.3

Nuts fixing heat exchanger to rear half box

62

6.2

Screw fixing heat exchanger to rear half box (M8)

23

2.3

12

INTARDER - ZF HYDRAULIC RETARDER

S

TRALIS

AT/AD

Base - January 2003

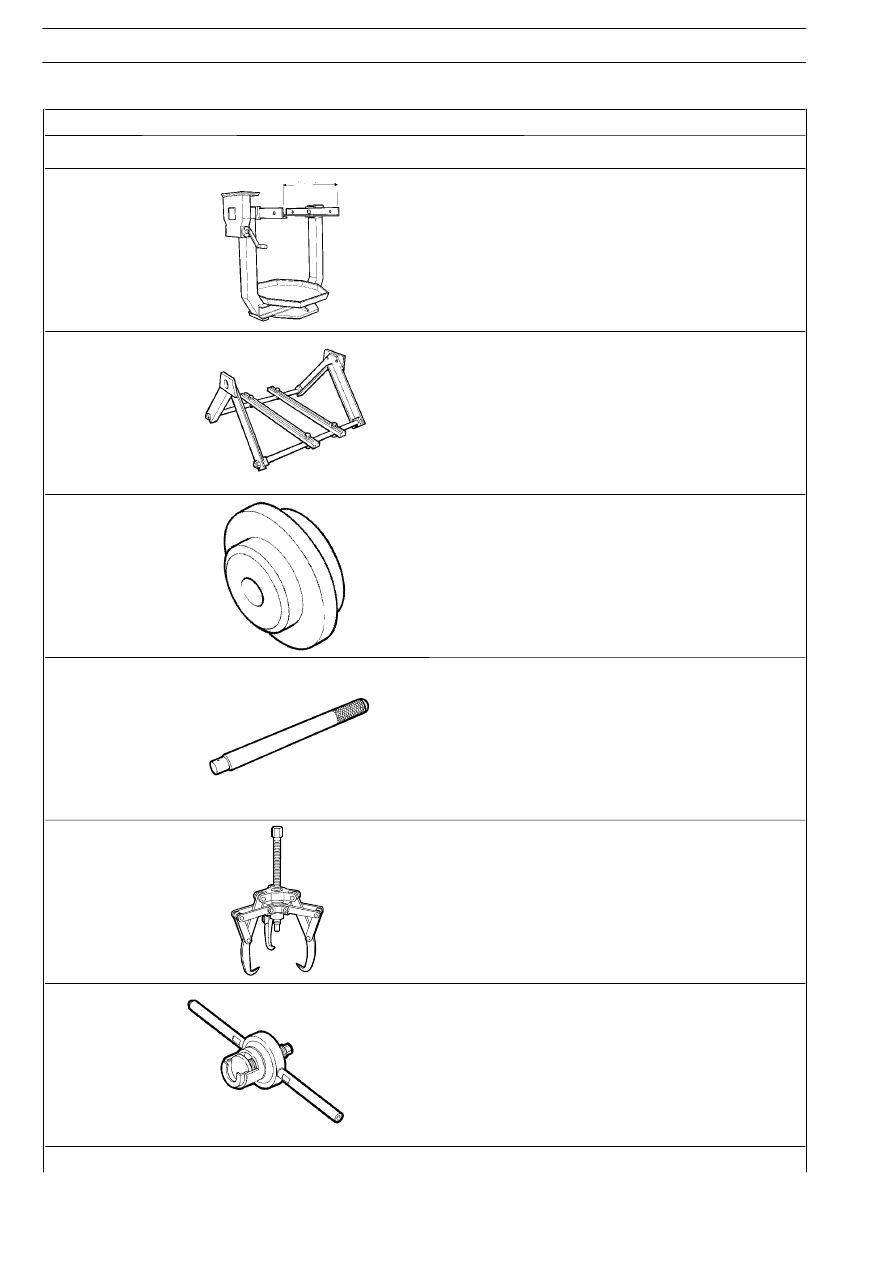

TOOL No.

DESCRIPTION

99322205

Rotary stand for overhauling assemblies

99322225

Stand for supporting assemblies (to be fitted on stand 99322205)

99345058

Extractor reaction block

99370007

Grip for interchangeable drifts

99348002

Extractor

99370047

Tool pre-loading Intarder rotor shaft bearing to measure
adjustment thickness

INTARDER - ZF HYDRAULIC RETARDER

13

S

TRALIS

AT/AD

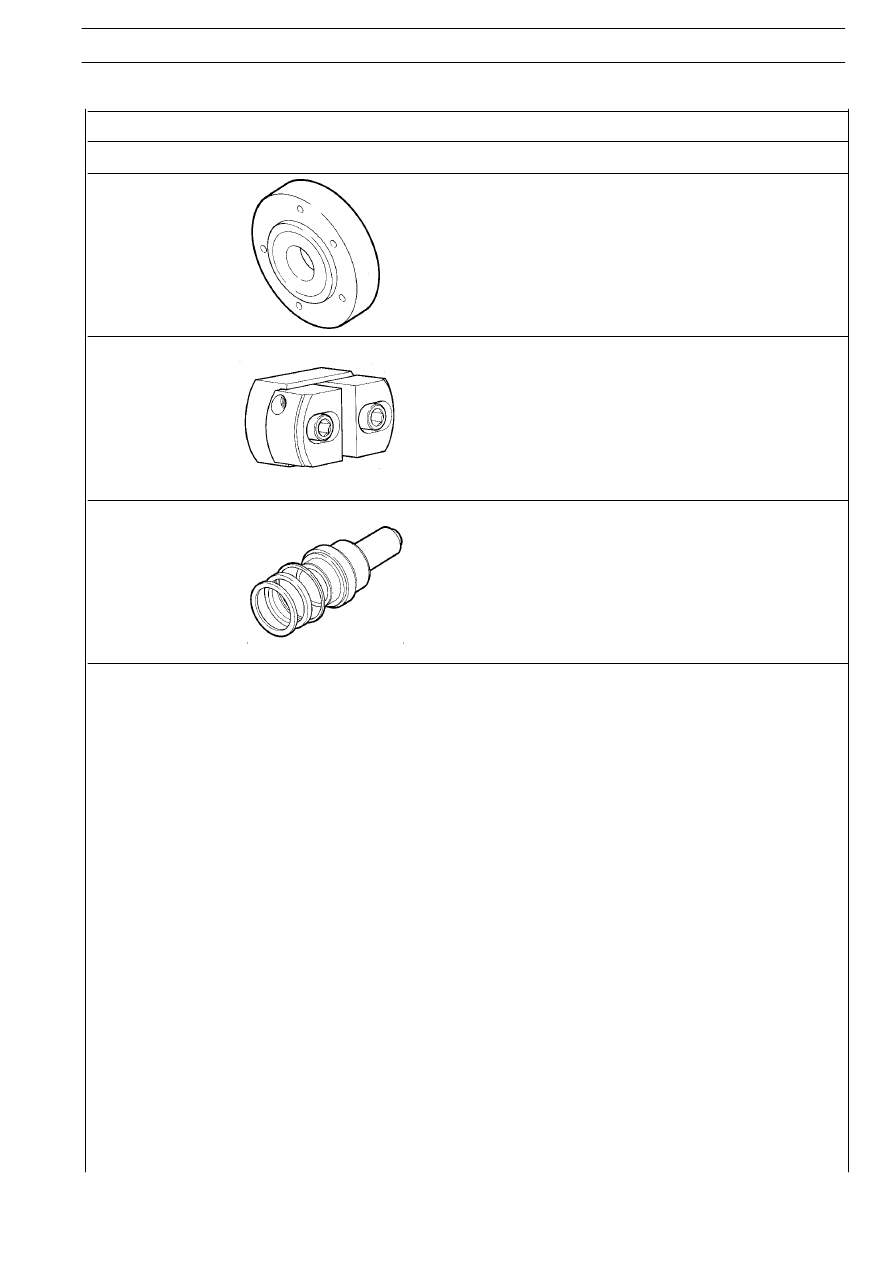

TOOLS

TOOL No.

DESCRIPTION

99370048

Centring plate to fit rotor shaft on Intarder box

99374093

Drift to mount external bearing races (91-134)
(use with 99370007)

99374221

Key to fit gaskets on rear cover
