The power takeoff is fitted, on request, on the
vehicles equipped with Cursor F2B engine

POWER TAKE OFF

233

S

TRALIS

AT/AD

Power take off
(Optional 2395)

Page

DESCRIPTION

235

. . . . . . . . . . . . . . . . . . . . . . . . . .

FEATURES AND DATA

236

. . . . . . . . . . . . . . . . . . .

TIGHTENING TORQUE

237

. . . . . . . . . . . . . . . . . .

EQUIPMENT

238

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Operation (power take off disengaged)

242

. . . . . .

-

Operation (power take off engaged)

243

. . . . . . . .

REMOVING - REFITTING TOTAL POWER

TAKE-OFF ASSEMBLY

244

. . . . . . . . . . . . . . . . . .

-

Removal

244

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Refitting

244

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

OVERHAULING

245

. . . . . . . . . . . . . . . . . . . . . . . . .

-

Removing main box

245

. . . . . . . . . . . . . . . . . . . . .

-

Removing drive assembly

245

. . . . . . . . . . . . . . . . .

-

Removing bearing for shaft with gear wheel

245

. .

-

Removing oil pump

246

. . . . . . . . . . . . . . . . . . . . .

-

Cleaning and checking parts

247

. . . . . . . . . . . . . . .

-

Fitting the oil pump

247

. . . . . . . . . . . . . . . . . . . . .

-

Fitting bearing for shaft with gear wheel

248

. . . . . .

-

Fitting drive assembly

248

. . . . . . . . . . . . . . . . . . . .

-

Adjusting drive output shaft tapered bearings

250

.

-

Fitting the main housing

251

. . . . . . . . . . . . . . . . . .

-

Adjusting ball bearing

251

. . . . . . . . . . . . . . . . . . . .

The power take off is situated between the engine flywheel and the clutch assembly and is fitted with a non-synchronised pneumo-
mechanical positive clutch to transfer the movement from the engine drive shaft to the pick up flange. Lubrication is ensured by
an oil pump.

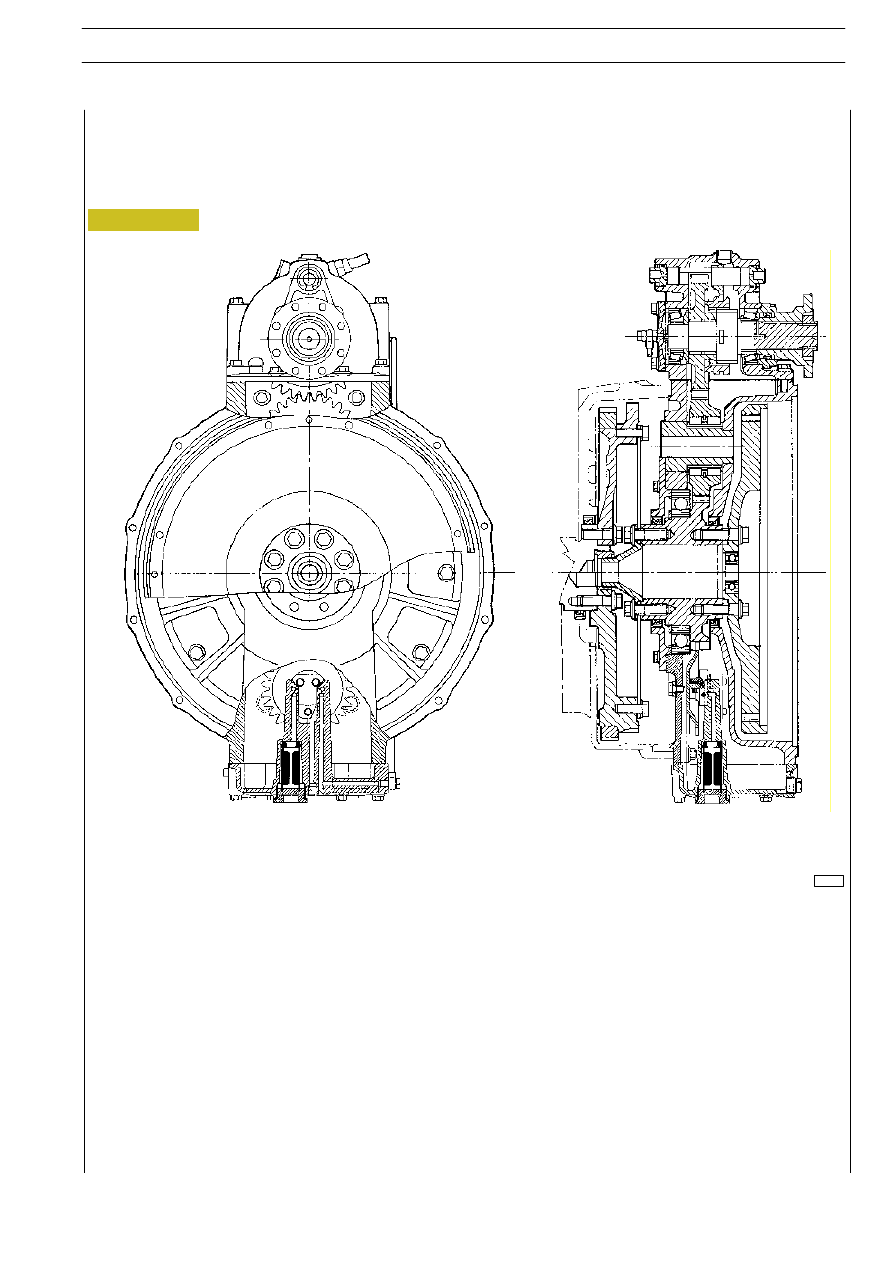

60239

CROSS SECTION

Figure 1

POWER TAKE OFF

235

S

TRALIS

AT/AD

DESCRIPTION

236

POWER TAKE OFF

S

TRALIS

AT/AD

Base - January 2003

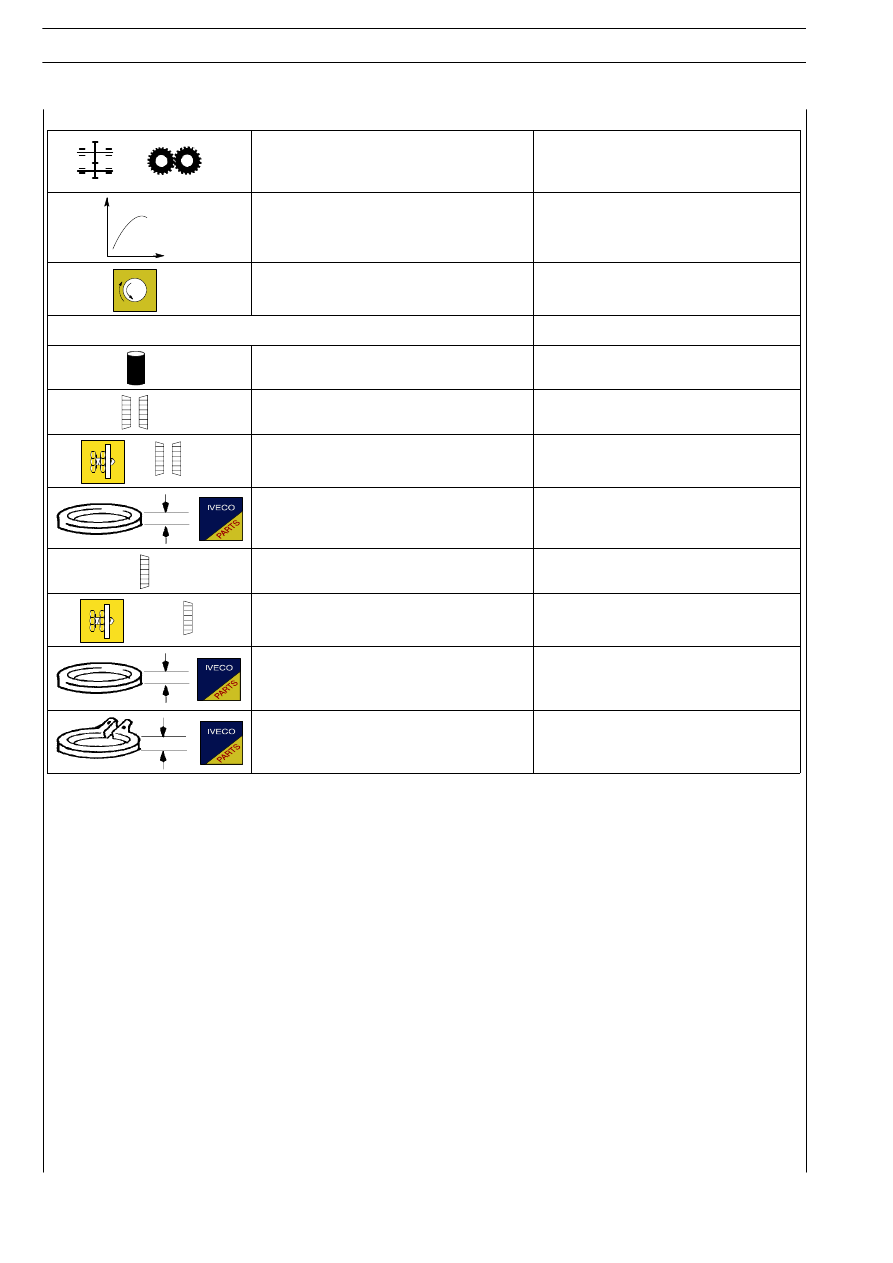

Ratio revolutions - rpm

1 : 1.29

Torque

900 Nm

Direction of rotation

Same as engine

Type of engagement/release control

Electro - pneumatic

Type of lubricant

Quantity

ZC 90 - SAE 80 W/90

2.5 l

Bearings for output shaft

2 tapered roller bearings

Bearing settings

Using setting rings

Distances setting rings

5.5 - 5.6 - 5.7 - 5.8 - 5.9

6 - 6.1 - 6.2 mm

Bearing for control shaft

1 ball bearing

Bearing settings

Using setting rings

Thickness setting rings

3.95 - 4 - 4.05 - 4.10 - 4.15 - 4.20

4.25 - 4.30 mm

Thickness safety split ring

3.60 - 3.65 - 3.70 - 3.80

3.85 - 3.90 mm

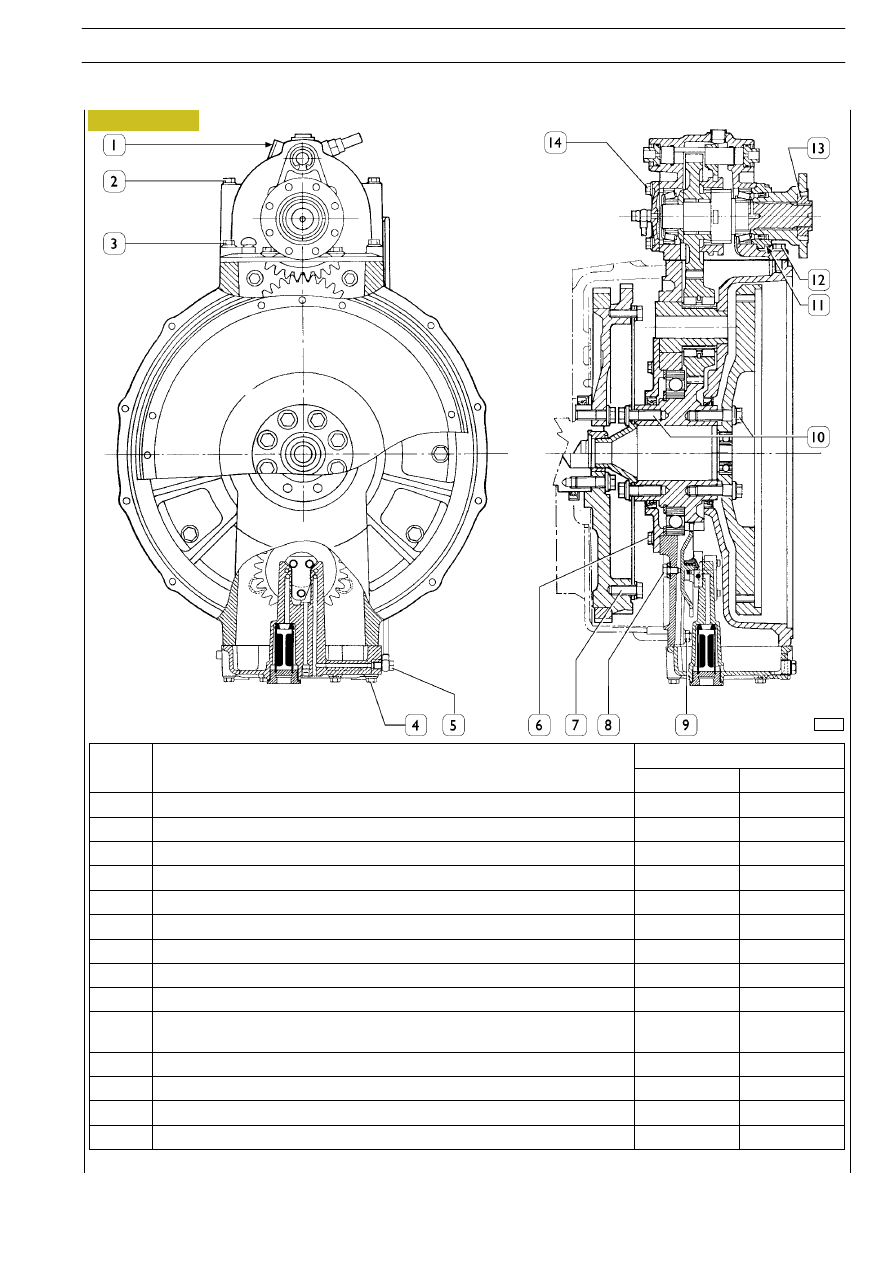

60240

Figure 2

POWER TAKE OFF

237

S

TRALIS

AT/AD

TIGHTENING TORQUE

DESCRIPTION

TORQUE

DESCRIPTION

Nm

kgm

1

Plug

27.5

2.75

2

Screw M10x140

43

4.3

3

Screw

43

4.3

4

Screw M8x60

18

1.8

5

Joint

5.5

0.55

6

Screw for cover

22

2.2

7

Screw

82

8.2

8

Screw M10x1.5

10

1

9

Nut with flange for stud bolt

29

2.9

10

* Screws must be tightened in two stages: 1

st

stage pre-torque

2

nd

stage to angle

95

60

°

9,5

60

°

11

Screw M8x30

18

1.8

12

Screw M10x30

43

4.3

13

Nut M33x1.5

465

46.5

14

Screw M8x30

18

1,8

NOTE: Apply LOCTITE 242 on the plugs and joints in contact with the lubricant
